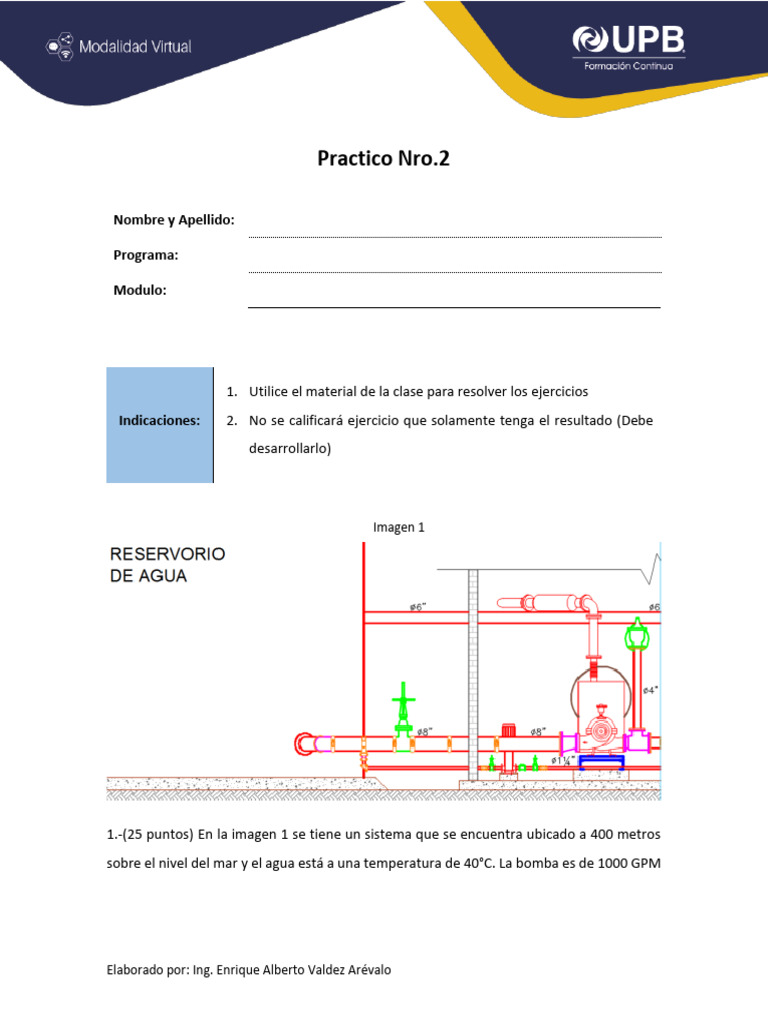

Practico Nro.

Nombre y Apellido:

Programa:

Modulo:

1. Utilice el material de la clase para resolver los ejercicios

Indicaciones: 2. No se calificará ejercicio que solamente tenga el resultado (Debe
desarrollarlo)

Imagen 1

1.-(25 puntos) En la imagen 1 se tiene un sistema que se encuentra ubicado a 400 metros
sobre el nivel del mar y el agua está a una temperatura de 40°C. La bomba es de 1000 GPM

Elaborado por: Ing. Enrique Alberto Valdez Arévalo

La tubería de succión es de diámetro de 8 pulgadas la cual tiene una longitud de tubería de
4.8 m y tiene como accesorios 1 codo 90°, 1 codo 45°, 1 Válvula Compuerta.

La presión de succión es de -3PSI cuando el liquido fluya al 150% del caudal nominal.

Para determinar la presión de vapor utilice las siguientes tablas.

Calcular;

a) La altura neta de succión positiva disponible (NSPHd)

b) La velocidad del fluido cuando fluya al 150% del caudal nominal.
c) La perdida de presión de la tubería y accesorios cuando fluya al 150% del caudal
nominal.

Elaborado por: Ing. Enrique Alberto Valdez Arévalo

 Imagen 2

2.- (25 puntos) En la imagen 2, un sistema cuenta con una bomba de 1000 GPM a una
presión 100 PSI. La succión es de 8 pulgadas y la descarga de 6 pulgadas.

El fluido antes de la succión genera una presión de 35 PSI y la altura a la debe llegar (punto
más alejado) es de 35 metros.

La pérdida de presión en la tubería con sus accesorios es de 1.18 PSI

Calcular;

a) La energía que aporta la bomba

b) La potencia hidráulica cuando fluye al 150% del caudal nominal
c) La potencia de frenado

3.- (25 puntos) Se cuenta con una bomba contra incendio de 1500 GPM a 125 PSI, la presión
de cierre es de 133 PSI. El Tanque de almacenamiento genera una presión de 18 PSI.

Calcular;

a) Presión de parada de la Bomba jockey

b) Presión de arranque de la Bomba jockey
c) Presión de arranque de la Bomba contra incendio

Elaborado por: Ing. Enrique Alberto Valdez Arévalo

4.- (25 Puntos) En una empresa que cuenta con un sistema contra incendios y los datos son:

1. Datos nominales de la bomba

a. Datos de la bomba según el fabricante

Caudal Presión Velocidad

1500 GPM 100 PSI 1750 RPM

b. Datos de la curva de rendimiento

Caudal Presión
0% 0 GPM 118 PSI
100% 1500 GPM 100 PSI
150% 2250 GPM 79 PSI

2. Pruebas de caudal y presión

a. primera prueba

Caudal Presión de Succión Presión de Descarga Velocidad

0 GPM 16 PSI 125 PSI 1700 RPM

b. Segunda prueba

Presión Medida Presión de Succión Presión de Descarga Velocidad

70 PSI 18 PSI 120 PSI 1695 RPM

c. Tercera prueba

Presión Medida Presión de Succión Presión de Descarga Velocidad

1 60 PSI 2 60 PSI 16 PSI 110 PSI 1690 RPM

d. Cuarta prueba

Presión Medida Presión de Succión Presión de Descarga Velocidad

1 55 PSI 2 55 PSI
17 PSI 95 PSI 1686 RPM
3 55 PSI

e. Quinta prueba

Elaborado por: Ing. Enrique Alberto Valdez Arévalo

 Presión Medida Presión de Succión Presión de Descarga Velocidad
1 35 PSI 2 37 PSI
16 PSI 85 PSI 1675 RPM
3 48 PSI 4 48 PSI

En la hoja de cálculo, realizar las operaciones correspondientes( utilice la ecuación de

medición de fluido para orificios y las de afinidad) para calcular:

• El flujo (GPM)
• Presión Neta (PSI)
• Flujo Ajustado (GPM)
• Presión neta Ajustada (PSI)

Después de realizar las operaciones correspondientes realizar el grafico:

• Curva de Fabrica
• Curva de la Bomba Actual
• Descarga de la bomba
• Succión de la bomba
• RPM neto ajustas (Presión neta ajustada)

Las pruebas se realizaron con un cabeza de prueba (test manifold) con válvulas de 2,5
pulgadas y su coeficiente de descarga es liso y redondo.
