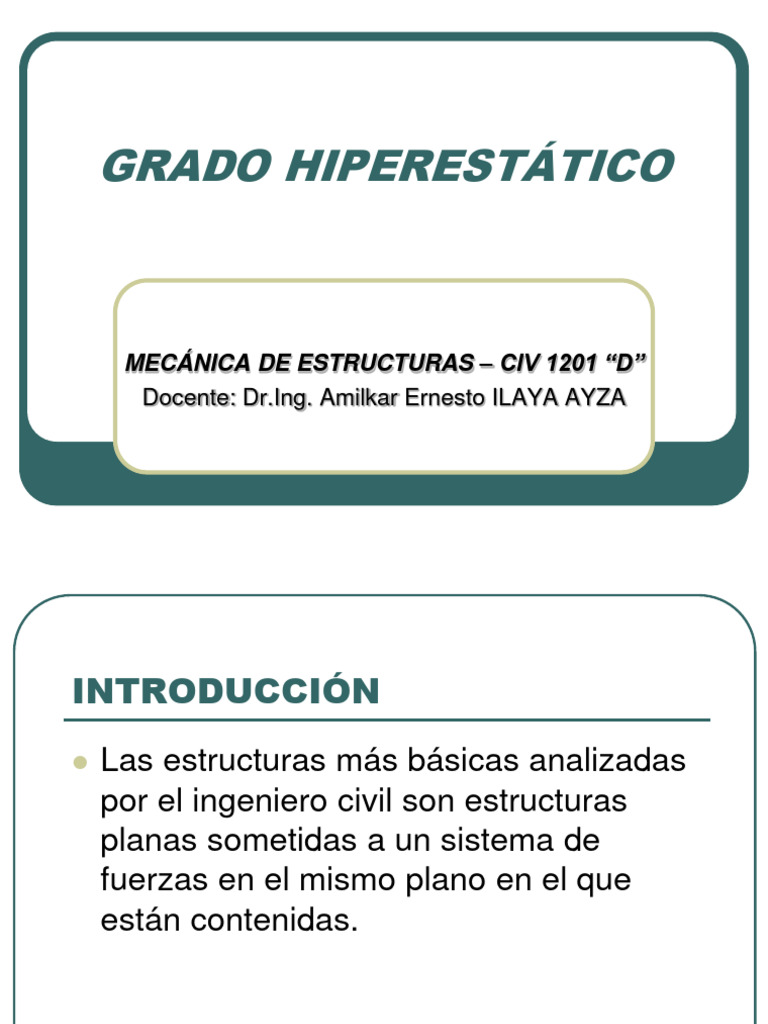

GRADO HIPERESTÁTICO

MECÁNICA DE ESTRUCTURAS – CIV 1201 “D”

Docente: Dr.Ing. Amilkar Ernesto ILAYA AYZA
INTRODUCCIÓN
 Las estructuras más básicas analizadas
por el ingeniero civil son estructuras
planas sometidas a un sistema de
fuerzas en el mismo plano en el que
están contenidas.
 LA ESTRUCTURA
IDEALIZADA
 Es importante desarrollar la
habilidad de modelar o
idealizar una estructura, de
tal forma que se puedan
realizar un análisis práctico
de las fuerzas en los
miembros
CONEXIONES O VÍNCULOS EN
LOS SOPORTES
 Los miembros estructurales se conectan
entre si de varias formas que dependen
de la intención del diseñador.
 Los dos tipos de uniones de mayor
frecuencia son la conexión articulada y
la rígida
CONEXIONES O VÍNCULOS EN
LOS SOPORTES
 Una conexión articulada permite
pequeñas rotaciones.

Articulación Nudo conectado por articulación

CONEXIONES O VÍNCULOS EN
LOS SOPORTES
 Una conexión empotrada o nudo rígido
no permite ninguna rotación relativa
entre los miembros.

Empotramiento Nudo rígido

CONEXIONES O VÍNCULOS EN
LOS SOPORTES
 En realidad todas las conexiones tienen
cierto grado de rigidez respecto a las
rotaciones debido a la fricción y al
comportamiento del material, un modelo
más apropiado sería:

Soporte con resorte torsional Nudo con resorte torsional

GRADO DE LIBERTAD
 Son los movimientos (liberaciones) que permite una
restricción con respecto a tierra u otro miembro tomado
como referencia y pueden ser desplazamientos
lineales o rotaciones.
GRADO DE LIBERTAD
 La restricción de
movimientos (lineales
o angulares) genera
reacción que se
oponen a los mismos.
ESTRUCTURAS ISOSTÁTICAS
 Se denomina así a las estructuras cuya
determinación de reacciones se efectúa
únicamente con las ecuaciones de equilibrio de
la estática (sumatoria de fuerzas y momentos
iguales a cero).
 Su solución no depende de la sección
transversal ni del material de los elementos
estructurales.
 El número de incógnitas es igual al número
de ecuaciones disponibles.
ESTRUCTURAS ISOSTÁTICAS
ESTRUCTURAS HIPERESTÁTICAS
 Son estructuras en las cuales la determinación
de reacciones y fuerzas internas esta ligado al
estudio del estado de deformación del sistema.
 Depende de las dimensiones de la sección y
material de cada elemento estructural.
 Existen mayor número de incógnitas que
ecuaciones disponibles, por lo que para las
ecuaciones adicionales se recurre al estado de
deformación.
ESTRUCTURAS HIPERESTÁTICAS
ESTRUCTURAS HIPOSTATICAS
 Son sistemas variantes.
 Analíticamente presentan mayor
número de ecuaciones que de
incógnitas, lo que conlleva a un número
infinito de soluciones.
ESTRUCTURAS HIPOSTÁTICAS
GRADO HIPERESTÁTICO
 Para definir si una estructura es
isostática, hiperestática o hipostática se
determina el Grado Hiperestático (GH):
• Si GH>0 ESTRUCTURA HIPERESTÁTICA
• Si GH=0 ESTRUCTURA ISOSTÁTICA
• Si GH<0 ESTRUCTURA HIPOSTÁTICA
MÉTODO GENERAL
 Analiza el efecto de cada miembro de la
estructura por separado, las incógnitas
se generan en los vínculos de las barras
cada miembro proporciona las tres
ecuaciones de la estática.
GH = I -E E=3N
GH = Grado Hiperestático
I = Incógnitas o reacciones
E = Número de ecuaciones disponibles por estática
N = Número de barras o elementos por separado
MÉTODO DE LOS ANILLOS
 Define al grado hiperestático por:

GH = 3 A - GL
GH = Grado Hiperestático
A = Número de Anillos que forman el elemento
incluyendo tierra
GL = Grado de libertad en un vínculo determinado
EJEMPLO 1
 Calcular el Grado hiperestático de cada
una de las estructuras mostradas en las
definiciones, utilizar el método general y
el método de los anillos.
EJEMPLO 2
 Calcular el Grado
hiperestático,
utilizar el método
general y el
método de los
anillos.
ENTRAMADOS, ARMADURAS O
CERCHAS
 Son estructuras que tienen los extremos
de sus elementos articulados.
 La determinación del GH puede hacerse
por el método de los anillos o por el
método de las barras.
MÉTODO DE BARRAS
 Es un método utilizado solamente para
estructuras con barras biarticuladas, su
ecuación es:
GH = b + r - 2 n
GH = Grado Hiperestático
b = Número de barras
r = Reacciones en los apoyos
n = Número de nudos, se incluye los apoyos a tierra
EJEMPLO 3
 Determinar el GH de la siguiente
estructura por el método de los anillos o
el método de las barras.
 ESTRUCTURAS CON RESORTES
Y CABLES
 En el caso de que la idealización de la
estructura contenga cables y resortes el
Grado Hiperestático total se determina
calculando primero el GH parcial (sin
resortes y cables por los métodos
mencionados) adicionando luego el
numero de resortes y cables
GHtotal = GHparcial + Nº resortes + Nº cables
EJEMPLO 4
 Determinar el GH de
la siguiente estructura
con resortes y cables:
ESTRUCTURAS PRIMARIAS
 Una estructura primaria es aquella de
GH = 0, posee el mínimo de vínculos
necesarios para mantener su
estabilidad.
 Una estructura hiperestática puede
reducirse a estructura primaria
aumentando grados de libertad pero
complementado con la fuerza “anulada”.
EJEMPLO 5
 Proponer estructuras primarias de la
siguiente estructura
