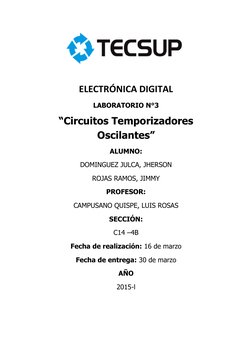

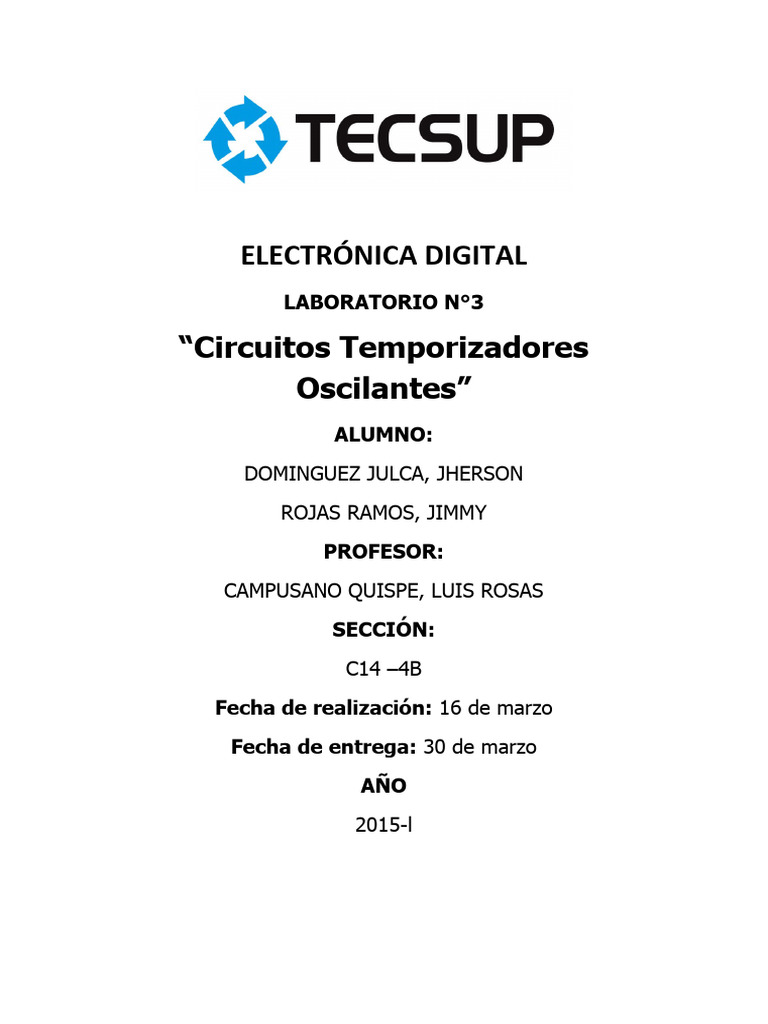

ELECTRÓNICA DIGITAL

LABORATORIO N°3

“Circuitos Temporizadores
Oscilantes”
ALUMNO:

DOMINGUEZ JULCA, JHERSON

ROJAS RAMOS, JIMMY

PROFESOR:

CAMPUSANO QUISPE, LUIS ROSAS

SECCIÓN:

C14 –4B

Fecha de realización: 16 de marzo

Fecha de entrega: 30 de marzo

AÑO

2015-l

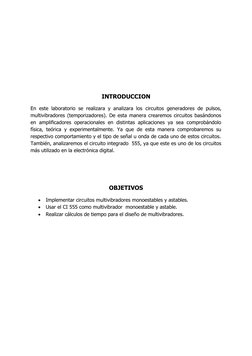

 INTRODUCCION
En este laboratorio se realizara y analizara los circuitos generadores de pulsos,
multivibradores (temporizadores). De esta manera crearemos circuitos basándonos
en amplificadores operacionales en distintas aplicaciones ya sea comprobándolo
física, teórica y experimentalmente. Ya que de esta manera comprobaremos su
respectivo comportamiento y el tipo de señal u onda de cada uno de estos circuitos.
También, analizaremos el circuito integrado 555, ya que este es uno de los circuitos
más utilizado en la electrónica digital.

OBJETIVOS
 Implementar circuitos multivibradores monoestables y astables.
 Usar el CI 555 como multivibrador monoestable y astable.
 Realizar cálculos de tiempo para el diseño de multivibradores.

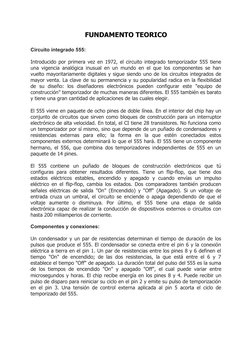

 FUNDAMENTO TEORICO

Circuito integrado 555:

Introducido por primera vez en 1972, el circuito integrado temporizador 555 tiene
una vigencia analógica inusual en un mundo en el que los componentes se han
vuelto mayoritariamente digitales y sigue siendo uno de los circuitos integrados de
mayor venta. La clave de su permanencia y su popularidad radica en la flexibilidad
de su diseño: los diseñadores electrónicos pueden configurar este "equipo de
construcción" temporizador de muchas maneras diferentes. El 555 también es barato
y tiene una gran cantidad de aplicaciones de las cuales elegir.

El 555 viene en paquete de ocho pines de doble línea. En el interior del chip hay un
conjunto de circuitos que sirven como bloques de construcción para un interruptor
electrónico de alta velocidad. En total, el CI tiene 28 transistores. No funciona como
un temporizador por sí mismo, sino que depende de un puñado de condensadores y
resistencias externas para ello; la forma en la que estén conectados estos
componentes externos determinará lo que el 555 hará. El 555 tiene un componente
hermano, el 556, que combina dos temporizadores independientes de 555 en un
paquete de 14 pines.

El 555 contiene un puñado de bloques de construcción electrónicos que tú

configuras para obtener resultados diferentes. Tiene un flip-flop, que tiene dos
estados eléctricos estables, encendido y apagado y cuando envías un impulso
eléctrico en el flip-flop, cambia los estados. Dos comparadores también producen
señales eléctricas de salida "On" (Encendido) y "Off" (Apagado). Si un voltaje de
entrada cruza un umbral, el circuito se enciende o apaga dependiendo de que el
voltaje aumente o disminuya. Por último, el 555 tiene una etapa de salida
electrónica capaz de realizar la conducción de dispositivos externos o circuitos con
hasta 200 miliamperios de corriente.

Componentes y conexiones:

Un condensador y un par de resistencias determinan el tiempo de duración de los

pulsos que produce el 555. El condensador se conecta entre el pin 6 y la conexión
eléctrica a tierra en el pin 1. Un par de resistencias entre los pines 8 y 6 definen el
tiempo "On" de encendido; de las dos resistencias, la que está entre el 6 y 7
establece el tiempo "Off" de apagado. La duración total del pulso del 555 es la suma
de los tiempos de encendido "On" y apagado "Off", el cual puede variar entre
microsegundos y horas. El chip recibe energía en los pines 8 y 4. Puede recibir un
pulso de disparo para reiniciar su ciclo en el pin 2 y emite su pulso de temporización
en el pin 3. Una tensión de control externa aplicada al pin 5 acorta el ciclo de
temporizado del 555.

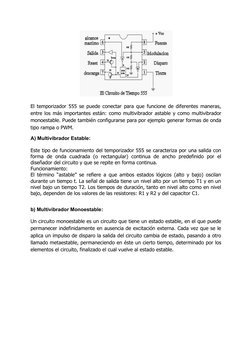

El temporizador 555 se puede conectar para que funcione de diferentes maneras,
entre los más importantes están: como multivibrador astable y como multivibrador
monoestable. Puede también configurarse para por ejemplo generar formas de onda
tipo rampa o PWM.

A) Multivibrador Estable:

Este tipo de funcionamiento del temporizador 555 se caracteriza por una salida con
forma de onda cuadrada (o rectangular) continua de ancho predefinido por el
diseñador del circuito y que se repite en forma continua.
Funcionamiento:
El término “astable” se refiere a que ambos estados lógicos (alto y bajo) oscilan
durante un tiempo t. La señal de salida tiene un nivel alto por un tiempo T1 y en un
nivel bajo un tiempo T2. Los tiempos de duración, tanto en nivel alto como en nivel
bajo, dependen de los valores de las resistores: R1 y R2 y del capacitor C1.

b) Multivibrador Monoestable:

Un circuito monoestable es un circuito que tiene un estado estable, en el que puede

permanecer indefinidamente en ausencia de excitación externa. Cada vez que se le
aplica un impulso de disparo la salida del circuito cambia de estado, pasando a otro
llamado metaestable, permaneciendo en éste un cierto tiempo, determinado por los
elementos el circuito, finalizado el cual vuelve al estado estable.

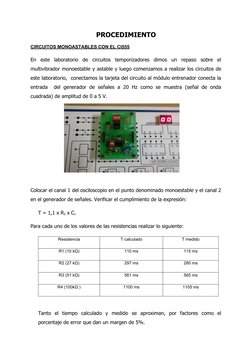

 PROCEDIMIENTO
CIRCUITOS MONOASTABLES CON EL CI555

En este laboratorio de circuitos temporizadores dimos un repaso sobre el

multivibrador monoestable y astable y luego comenzamos a realizar los circuitos de
este laboratorio, conectamos la tarjeta del circuito al módulo entrenador conecta la
entrada del generador de señales a 20 Hz como se muestra (señal de onda
cuadrada) de amplitud de 0 a 5 V.

Colocar el canal 1 del osciloscopio en el punto denominado monoestable y el canal 2

en el generador de señales. Verificar el cumplimiento de la expresión:

T = 1,1 x R2 x C1

Para cada uno de los valores de las resistencias realizar lo siguiente:

Resistencia T calculado T medido

R1 (10 kΩ) 110 ms 115 ms

R2 (27 kΩ) 297 ms 280 ms

R3 (51 kΩ) 561 ms 565 ms

R4 (100kΩ ) 1100 ms 1105 ms

Tanto el tiempo calculado y medido se aproximan, por factores como el

porcentaje de error que dan un margen de 5%.

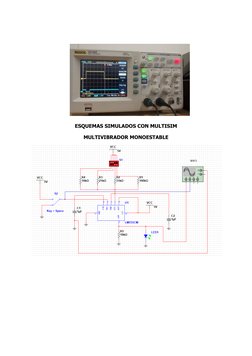

ESQUEMAS SIMULADOS CON MULTISIM

MULTIVIBRADOR MONOESTABLE

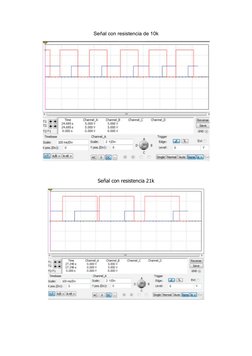

Señal con resistencia de 10k

Señal con resistencia 21k

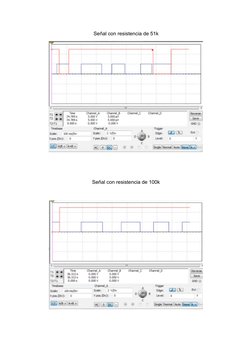

Señal con resistencia de 51k

Señal con resistencia de 100k

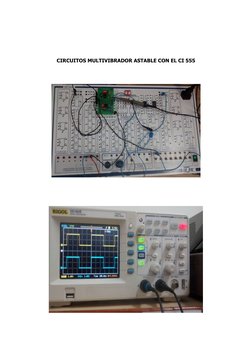

CIRCUITOS MULTIVIBRADOR ASTABLE CON EL CI 555

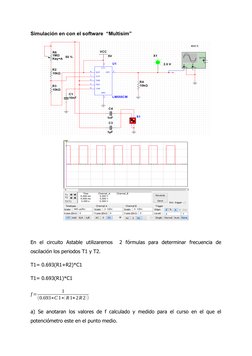

Simulación en con el software “Multisim”

En el circuito Astable utilizaremos 2 fórmulas para determinar frecuencia de

oscilación los periodos T1 y T2.

T1= 0.693(R1+R2)*C1

T1= 0.693(R1)*C1

1
f=
(0.693∗C 1∗( R 1+ 2 R 2 ) )

a) Se anotaran los valores de f calculado y medido para el curso en el que el

potenciómetro este en el punto medio.
Para C5 conectado: (1nf) (500K Ω)

F calculado = 1.42 KHz

F medido = 1.53 KHz

Para C4 conectado: (1 µf) (500K Ω)

F calculado = 1.42 KHz

F medido = 1.33 KHz

R 1+ R 2
Ciclo de Trabajo = ×100=50.49 %
R 1+2 R 2

b) Se varió el potenciómetro al máximo y se tomó las medidas:

Para C5 conectado: (1nf) (1M Ω)

F calculado = 717.9 Hz

F medido = 750.2 Hz

Para C4 conectado: (1 µf) (1M Ω)

F calculado = 717.9 mHz

F medido = 702.2 mHz

R 1+ R 2
Ciclo de Trabajo = ×100=50.24 %
R 1+2 R 2
c) Se realizó un nuevo cálculo de RA y RB para entender una frecuencia de 70Hz.

Se utilizó un condensador de 1 µf:

Cálculos:

1
70 Hz= −6
0.643 ×10 ( R 1+2 R 2 )

1
R 1+2 R 2= −6
0.643 × 10 ×70

R 1+2 R 2=20614.30 Ω

Se toma los siguientes valores

R1=5K Ω

R2=7.87K Ω
La frecuencia obtenida es de 69.44 Hz.
D) Se realizó un nuevo cálculo de Ra u Rb para obtener un Duty Cycle 70%.

Se utilizara una resistencia Ra de 10 KΩ y un condensador de capacidad de 1 µf:

Ra+ Rb
0.7=
Ra+2 Rb

10 KΩ+ Rb
0.7=
10 KΩ+2 Rb

7KΩ+1.4Rb=10 KΩ+Rb

0.4Rb+1.4Rb=3KΩ

Rb=7.5kΩ

T on=12 ms
T off=5.28 ms
T=17.483

APLICACIÓN
Para el circuito mostrado describir usted en detalle el funcionamiento, además
realice implementación en una tarjeta de propósitos generales.

- Los componentes que utilizamos son:

1 circuito impreso tipo “galleta”

1 Resistencia de 1k

1 Resistencia de 100k

1 Potenciómetro de 500k

1 Capacitor cerámico de 220nf

1 Condensador electrolítico de 10uF

1 LDR

1 Timer 555

1 Socket para el timer 555

1 Parlante pequeño de 8 ohm-1W

Imágenes de la aplicación en el circuito impreso tipo “Galleta”

Utilizando el software PROTEUS ISIS simulamos el circuito con más detalles al

funcionamiento.

El funcionamiento de este circuito Astable es que al variar R2, ósea el potenciómetro

de 500k variara el periodo que puede ser menor o mayor, además el
funcionamiento del ldr sirve como un impedimento a la salida del parlante si se
cubre al ldr comenzara a vibrar el parlante, si no se cubre resultara lo inverso el
parlante no vibrara.
 CONCLUSIONES
 Se pudo comprobar experimentalmente el funcionamiento de los circuitos
temporizadores/oscilantes en nuestro entrenador de circuitos mediante un
indicador de luz (led) y que realizamos las conexiones respectivas.

 El 555 es un circuito integrado cuya función principal es producir pulsos de

temporización con precisión, entre sus funciones secundarias están la de
oscilador, divisor de frecuencia, modulador o generador.

 Fue muy importante el desarrollo de ésta práctica, ya que refuerza los

conocimientos teóricos y abre nuestra mente a cómo sería un ensayo real.

 Este laboratorio es muy importante, ya que el estudio y la aplicación de los

circuitos temporizadores/oscilantes es lo elemental para emprender otros temas
a lo largo de la electrónica digital y que de una forma u otra estarán presente en
las industrias, empresas en las que queramos automatizar un equipo y como
alumnos de Tecsup es necesario conocer su funcionamiento para brindar un
adecuado servicio de instalación y mantenimiento.

BIBLIOGRAFÍA:

 http://www.ehowenespanol.com/circuito-integrado-555-funcionamiento-
info_78429/.
 es.wikipedia.org/wiki/Circuito_integrado_555.
 www.unicrom.com/tut_multivibrador_monostable_555.
