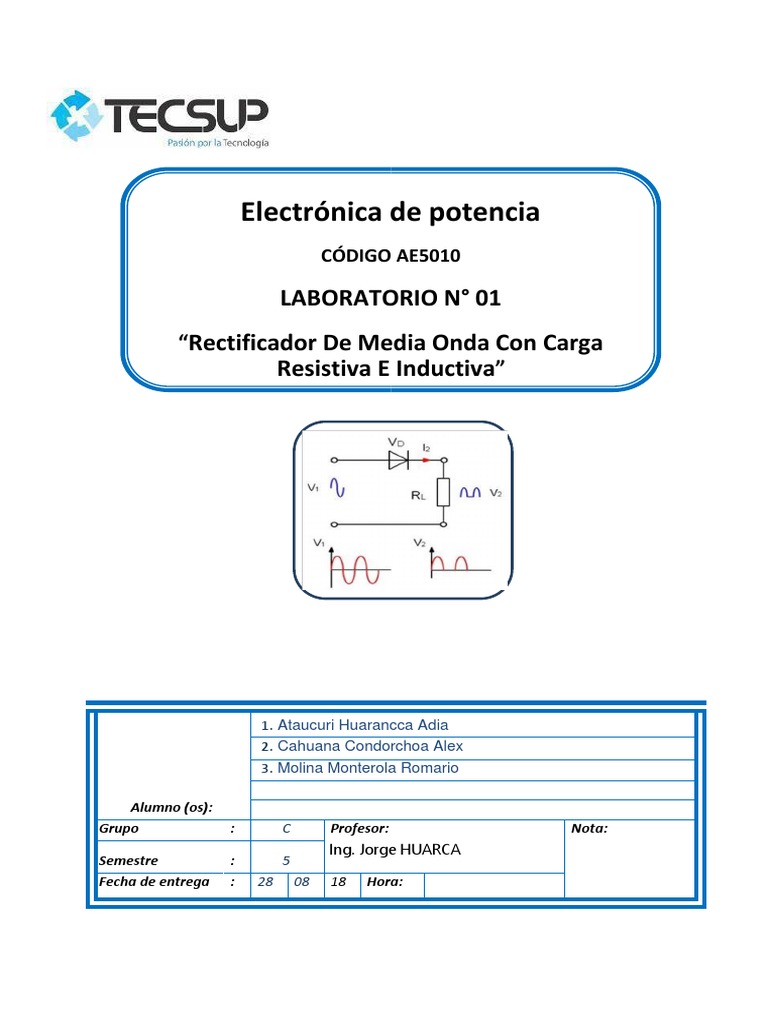

Electrónica de potencia

CÓDIGO AE5010

LABORATORIO N° 01
“Rectificador De Media Onda Con Carga
Resistiva E Inductiva”

1. Ataucuri Huarancca Adia

2. Cahuana Condorchoa Alex
3. Molina Monterola Romario

Alumno (os):
Grupo : C Profesor: Nota:
Ing. Jorge HUARCA
Semestre : 5
Fecha de entrega : 28 08 18 Hora:
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 1 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

I. OBJETIVOS:

• Entender el funcionamiento del rectificador de media onda con carga resistiva e inductiva
• Medir y calcular los valores medio, rms y los parámetros de calidad de un rectificador
controlado.

II. EQUIPOS MATERIALES A UTILIZAR:

• Módulo de Electrónica de Potencia.

• Un multímetro digital.
• Un osciloscopio digital.
• Conectores.

Cajón ... A Cajón ...B

20 puentes U negras 4 bananas color cafe
2 puentes U azules 8 bananas color negro
2 puentes U rojos 6 bananas color verde
13puentes H negras 4 bananas color plomo
4 bananas rojos 4 bananas color verde – amarillo
7 bananas azules 3 bananas color negro
9 bananas negras
Circuitos de conexión.

III. FUNDAMENTOS TEÓRICOS:

Los rectificadores de media onda se utilizan principalmente en aquellas aplicaciones que requieren poca
potencia. Los usos más comunes son en electrodomésticos así como los aparatos de carga o de suministro
de corriente. El funcionamiento del circuito rectificador puede realizarse en modo no controlado (M1). Por lo
general este tipo de convertidor se alimenta de la red.

𝑈𝑠 = 𝑈𝑚 ∗ 𝑠𝑒𝑛 𝜔𝑡
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 2 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Parámetros del circuito rectificador de media onda:

• Valor medio 𝑑𝑐 = 0.318 ∗ 𝑈𝑚

Valor rms 𝑈𝑚𝑖𝑥𝑡𝑎 = 0.5 ∗ 𝑈𝑚
Eficiencia 𝜂 = 𝑃𝑑𝑐/𝑃𝑚𝑖𝑥𝑡𝑎
Factor de forma 𝐹𝐹 = 𝑈𝑚𝑖𝑥𝑡𝑎/𝑈𝑑𝑐

• Factor de componente ondulatoria 𝑅𝐹 = (𝐹𝐹2 − 1)1⁄ = 𝑈𝑎𝑐/𝑈𝑑𝑐

• Factor de utilización del transformador 𝑇𝑈𝐹 = 𝑃𝑑𝑐/𝑈𝑠𝐼𝑠𝑈 = 0.707 ∗ 𝑈𝑚𝐼𝑠 = 0.5 ∗ 𝑈𝑚/𝑅
Salida de potencia DC 𝑃𝑑𝑐 = 𝑉𝑑𝑐2
/𝑅
Salida de potencia AC 𝑃𝑎𝑐 = 𝑉𝑎𝑐2
/𝑅

Para rectificación de media onda debe cumplirse:

𝜂 = 40.5 % , 𝐹𝐹 = 157% , 𝑅𝐹 = 121 %, 𝑇𝑈𝐹 = 0.286

Tarea 01

Identificar el módulo de trabajo, adjuntar imagen del módulo e identificar las etapas añadiendo un
breve descripción de la función que cumplen.
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 3 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

IV. PROCEDIMIENTOS:

RECTIFICADOR DE MEDIA ONDA CON CARGA RESISTIVA

 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 4 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

1. Armar el circuito mostrado en la figura:

Figura N° 01. Esquema del circuito con carga resistiva.

 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 5 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Tarea 02

Identificar los dispositivos eléctricos-electrónicos que comprenden el circuito de potencia, Graficar y

adjuntar imagen
FUSIBLES 0.5 A RESISTENCIAS DE RESISTENCIAS DIODOS BOBINAS 0.3 H
MEDICIÓN 1 Ω DE
CARGA 270 Ω

Tarea 03

Proponer un circuito equivalente, graficar y adjuntar imagen

 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 6 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

2. Conecte el osciloscopio para realizar las mediciones del voltaje de entrada como el voltaje en la carga.

Tarea 04 - Tensión de entrada y tensión de salida

Realizar la respectiva conexión y graficar la imagen con ayuda de la aplicación PHACON, luego añadir
etiquetas, cambiar color y espesor de las curvas. Adjuntar imagen de la tensión de entrada y la tensión d
salida.
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 7 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

TENSIÓN DEL DIODO Y DE LA CARGA (SALIDA)

TENSIÓN DE ENTRADA Y TENSIÓN DE SALIDA (CARGA)

3. Conecte el osciloscopio para realizar las medición de corriente en el circuito
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 8 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Tarea 05
Realizar la respectiva conexión y graficar la imagen con ayuda de la aplicación PHACON, luego añadir
etiquetas, cambiar color y espesor de las curvas. Adjuntar la imagen

Tarea 06
Visualizar la potencia en la carga, adjuntar imagen
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 9 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

4. Completar la tabla que se muestra a continuación. Emplee el instrumento de medición correspondiente.

Tarea 07

Valor teórico en Valor medido en el Error relativo

lado de carga lado de carga (%)
Udc 44.11 V 41 V 3.6 %
Uac 53.43 V ----- -----
Umixta 69.29 V 66 V 2.4 %
Idc 163 mA 149 mA 4.4 %
Iac ---- ---- -----
Imixta 256 mA 242 mA 2.8 %

CÁLCULOS REALIZADOS

FORMULA VALORES RESULTADO

 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 10 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

𝑼𝒅𝒄 = 𝟎. 𝟑𝟏𝟖 ∗ 𝑼𝒎 Vdc = 0.318 * 138.6 44.11 V

𝑼𝒎𝒊𝒙𝒕𝒂 = 𝟎. 𝟓 ∗ 𝑼𝒎 Vmixto = 0.5 * 138.6 69.29 V

53.43 V

163.3 mA

7.05 %

5. Para el circuito de salida 𝑉𝐿 determine los valores mostrados en la tabla:

Tarea 08 - completar las tablas
𝜂 = 40.5 % , 𝐹𝐹 = 157% , 𝑅𝐹 = 121 %, 𝑇𝑈𝐹 = 0.286

Cálculo
Cálculo con Error
con los
los valores relativo
valores
medidos (%)
teóricos
Salida de potencia DC 7.2 W 6.8 W 2.8 %
Salida de potencia
17.78 W 16.8 W 2.8 %
RMS
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 11 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Eficiencia 40.49 % 39.01% 1.9 %

Factor de forma (FF) 1.57 1.57 0%
Factor de
componente 1.21 1.21 0%
ondulatoria (RF)
Factor de utilización
del transformador 0.256 0.286 5.5 %
(TUF)

FORMULA VALORES RESULTADO

𝟔𝟗. 𝟐𝟗
𝑭𝑭 = 𝑼𝒎𝒊𝒙𝒕𝒂/𝑼𝒅𝒄 1.57
𝟒𝟒. 𝟏𝟏

𝑭𝑹 = (𝑭𝑭𝟐 − 𝟏)𝟏⁄𝟐
1.21
= 𝑼𝒂𝒄/𝑼𝒅𝒄
(𝟏. 𝟓𝟕 𝟐 − 𝟏)𝟏⁄𝟐

0.256
𝟏𝟑𝟖. 𝟔
𝟎. 𝟓 ∗
𝟐𝟕𝟎
𝟒𝟒. 𝟏𝟏𝟐
𝑷𝒅𝒄 = 𝑽𝟐𝒅𝒄/𝑹 7.2 W
𝟐𝟕𝟎

𝑷𝒂𝒄 = 𝑽𝟐𝒂𝒄/𝑹 10.57 W

 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 12 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

𝟓𝟑. 𝟒𝟑𝟐
𝟐𝟕𝟎
𝑷𝒎𝒊𝒙𝒕𝒂 = 𝑽𝟐𝒎𝒊𝒙𝒕𝒂/ 17.78 W
𝟔𝟗. 𝟐𝟗𝟐
𝟐𝟕𝟎
𝟕. 𝟐
𝜼 = (𝑷𝒅𝒄/𝑷𝒎𝒊𝒙𝒕𝒂
)*100% ∗ 𝟏𝟎𝟎% 40.49 %
𝟏𝟕. 𝟕𝟖
CÁLCULOS REALIZADOS

Tarea 09 - Responda a las siguientes preguntas:

a) ¿Qué tipo de instrumento debe usarse para medir los diferentes valores observados en el
laboratorio?

Para poder medir los diferentes valores se usa el multímetro y el software Phacon.

b) ¿Existe diferencias entre los valores teóricos y los valores medidos? Explique.

Si, por estas razones:

- Tenemos resistencias de medición
- Los valores de las resistencias no son exactas.
- Siempre existe un error en cada instrumento de medición.

c) Defina los voltajes cd, ca y rms.

Vcd: Es el voltaje de corriente continua y voltaje medio.

Vca: Es el voltaje de corriente alterna.
Vrms: Voltaje mixto, voltaje eficiente, es el voltaje medido en el multímetro.

d) ¿Cuál es el significado del factor de forma?

El Factor de Forma (FF) da la medida de la calidad de la unión y la resistencia serie de la célula. Se define
como el cociente entre la potencia máxima y el producto de la corriente de cortocircuito y la tensión de
circuito abierto.
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 13 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

e) ¿Cuál es el significado del factor de componente ondulatoria?

Es la relación entre el voltaje alterno y el continuo.

RECTIFICADOR DE MEDIA ONDA CON CARGA INDUCTIVA

1. Armar el circuito mostrado en la figura:

𝑅 = 270 Ω
𝐿 = 1.2 𝐻
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 14 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Figura N° 02. Esquema del circuito con carga inductiva.

2. Graficar las formas de onda de las siguientes magnitudes, durante dos semiperiodos:

Tarea 10

• Tensión de entrada y tensión de salida del rectificador.

adjuntar imagen

Tarea 11

• Corriente en la salida del rectificador.

adjuntar imagen
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 15 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Tarea 12 - Responda a las siguientes preguntas:

a) ¿Qué ocurre con el voltaje en la carga?

 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 16 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

En la imagen el voltaje de la carga ha variado con un sobre voltaje negativo.

b) ¿Qué sucede con la corriente?

En el grafico observamos que la corriente no varía.

c) ¿Cuál es la importancia del tipo de carga sobre los diodos?

El diodo rectifica la carga que hallamos puesto, pero depende de la carga si es resistiva , inductiva
o capacitiva como saldrá la onda rectificada por el diodo , por ejemplo si ponemos una carga
resistiva habrá solo ondas para el lado positivo pero si ponemos una carga inductiva habrá un
sobre voltaje en la parte negativa

d) ¿Qué forma de onda tiene la corriente?

Onda senoidal.

e) ¿Las expresiones para determinar los valores teóricos para carga resistiva son los mismos que para
carga inductiva?

No, las cargas resistivas son componentes lineales, y la carga inductiva son no lineales

RECTIFICADOR DE MEDIA ONDA CON CARGA INDUCTIVA Y DIODO VOLANTE

1. Armar el circuito mostrado en la figura:

𝑅 = 270 Ω
𝐿 = 1.2 𝐻
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 17 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Figura N° 03. Esquema del circuito con carga resistiva y diodo volante.
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 18 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Figura N° 04. Circuito equivalente del rectificador con diodo volante

3. Graficarlas formas de onda de las siguientes magnitudes, durante dos semiperiodos:
4.
Tarea 13
• Tensión de entrada y tensión de salida del rectificador. (adjuntar imagen)

Tarea 14
• Corriente de entrada y tensión de salida del rectificador. (adjuntar imagen)
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 19 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 20 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Tarea 15 - Responda a las siguientes preguntas:

a) ¿Cuál es el efecto del diodo volante?

- Prevenir posibles calores negativos de tensión en la carga

- Bloquear la corriente de entrada cuando la tensión de salida alcance el valor cero

b) ¿Qué observa en la forma de onda de corriente?

La corriente de salida sigue mantiene su forma sinodal, pero la corriente de entrada es bloqueada
cuando la tensión de salida es cero

V. OBSERVACIONES.

o Los rectificadores eléctricos son los circuitos encargados de convertir la corriente

alterna en corriente continua. Los más habituales son los construidos con diodos o
con tiristores, aunque existen otros que son para casos especiales y algunos que ya
no se utilizan.
o El diodo volante también es conocido también como diodo de recuperación rápida.
o En la rectificación de media onda cuando la carga es inductiva se presentan tensiones
inversas en la carga.

VI. CONCLUSIONES.

o El rectificador de media onda es un circuito empleado para eliminar la parte negativa

o positiva de una señal de corriente alterna de lleno conducen cuando se polarizan
inversamente. Además su voltaje es positivo.
o Es muy importante, para entender el rectificador de media onda, recordar que el
diodo es un componente electrónico que solo conducen la corriente en un sentido.
o Una aplicación para los diodos es la recuperación de energía magnética atrapada en
bobinas por ejemplo en transformadores.
o Para evitar tensiones y corrientes de carga negativos debido a cargas inductivas se
utiliza el diodo volante

VII. INVESTIGACIÓN
 Nro. DD-106
ELECTRÓNICA DE POTENCIA Página 21 / 16

Tema: Semestre: 5
Rectificador De Media Onda no Controlado
Grupo:

Tema: Factor de utilización del transformador (TUF)

Es una medida del mérito de un circuito rectificador, y se define como la razón entre la potencia de
salida y los V.A. en el secundario del transformador.

Donde Vs e Is son los valores eficaces de la tensión y de la corriente en el secundario del

transformador. Para el rectificador de media onda es:

El valor eficaz de la corriente Is del secundario del transformador es el mismo que el de la

corriente en la carga IL.

Este factor nos da una idea del empleo que se hace de la disponibilidad o aprovechamiento
del arrollamiento del transformador. Para cada tipo de circuito rectificador tendremos un
“TUF” distinto. Con este valor y la potencia continua sobre la carga, podremos determinar la
potencia aparente del transformador y con este dato podemos determinar por cálculo, el
volumen y costo del mismo. A igual potencia continúa entregada a la carga, el volumen del
transformador (ò potencia aparente) del transformador, dependerá del tipo de circuito
rectificador seleccionado.
