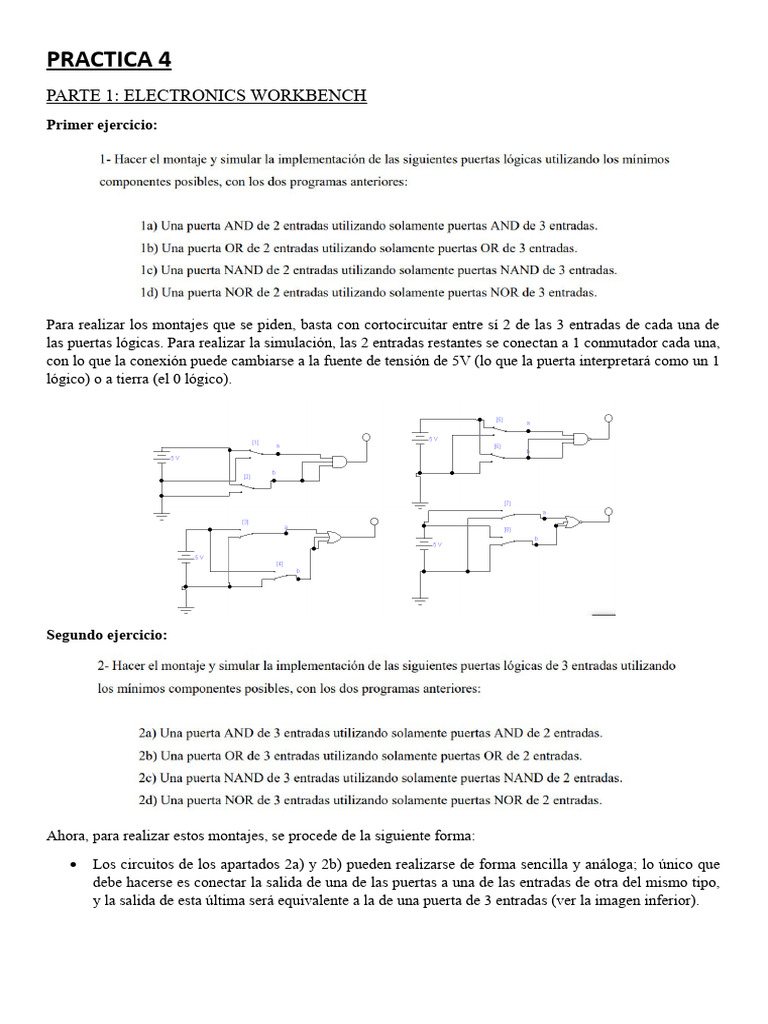

PRACTICA 4

PARTE 1: ELECTRONICS WORKBENCH

Primer ejercicio:

Para realizar los montajes que se piden, basta con cortocircuitar entre sí 2 de las 3 entradas de cada una de
las puertas lógicas. Para realizar la simulación, las 2 entradas restantes se conectan a 1 conmutador cada una,
con lo que la conexión puede cambiarse a la fuente de tensión de 5V (lo que la puerta interpretará como un 1
lógico) o a tierra (el 0 lógico).

Segundo ejercicio:

Ahora, para realizar estos montajes, se procede de la siguiente forma:

 Los circuitos de los apartados 2a) y 2b) pueden realizarse de forma sencilla y análoga; lo único que
debe hacerse es conectar la salida de una de las puertas a una de las entradas de otra del mismo tipo,
y la salida de esta última será equivalente a la de una puerta de 3 entradas (ver la imagen inferior).
  Los montajes 2c) y 2d) también se realizan de forma análoga entre sí, pero son un poco más
complejos que los anteriores (ver esquemas inferiores).

a ⋅b a ⋅b a ⋅b ⋅ c

a+ b a+ b a+ b+c

Observar el hecho de que una puerta NAND o NOR, con sus entradas cortocircuitadas, funciona igual que
una puerta NOT.
PARTE 2: SIMULADOR DE PROTOBOARD
Primer ejercicio:
Se usan los siguientes chips:
 Chip 7411: Contiene 3 puertas lógicas AND de 3 entradas cada una.
 Chip 7410: 3 puertas lógicas NAND de 3 entradas cada una.
 Chip 7427: 3 puertas lógicas NOR de 3 entradas cada una
Una vez realizadas las conexiones a la alimentación y a tierra, que en cada chip se efectúan en los pines
14 y 7, respectivamente, se procede a replicar los circuitos obtenidos en Electronics Workbench en la
protoboard. Para ello, se hace uso de los esquemas inferiores sobre la distribución de las puertas en cada
chip.

Faltaría por realizar el montaje que se pide en el apartado 1b), pero el programa carece de chips de puertas
OR de 3 entradas.
Segundo ejercicio:
Ahora se emplean:
 Chip 7408: Contiene 4 puertas lógicas AND de 2 entradas cada una.
 Chip 7400: 4 puertas lógicas NAND de 2 entradas cada una.
 Chip 7402: 4 puertas lógicas NOR de 2 entradas cada una
 Chip 7432: 4 puertas lógicas OR de 2 entradas cada una

Las conexiones de alimentación son las mismas. Para replicar los circuitos de Electronic Workbench, se
sigue los esquemas de abajo y se realizan las conexiones necesarias.
