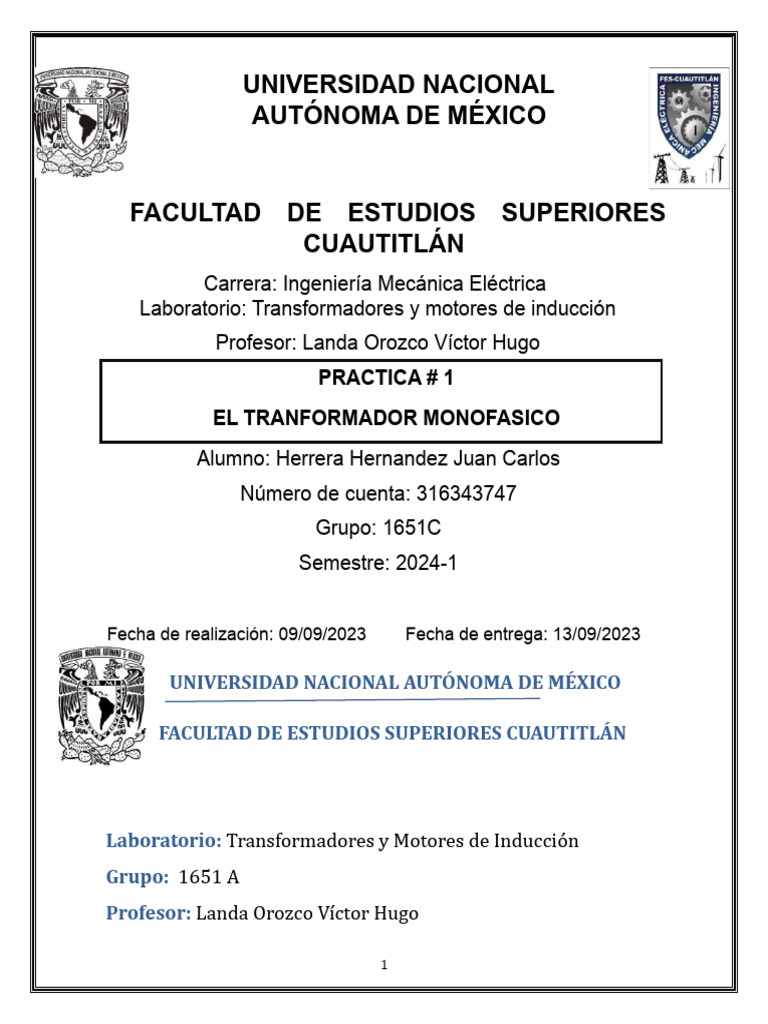

UNIVERSIDAD NACIONAL

AUTÓNOMA DE MÉXICO

FACULTAD DE ESTUDIOS SUPERIORES

CUAUTITLÁN
Carrera: Ingeniería Mecánica Eléctrica
Laboratorio: Transformadores y motores de inducción
Profesor: Landa Orozco Víctor Hugo
PRACTICA # 1
EL TRANFORMADOR MONOFASICO
Alumno: Herrera Hernandez Juan Carlos
Número de cuenta: 316343747
Grupo: 1651C
Semestre: 2024-1

Fecha de realización: 09/09/2023 Fecha de entrega: 13/09/2023

UNIVERSIDAD NACIONAL AUTÓNOMA DEx MÉXICO

FACULTAD DE ESTUDIOS SUPERIORES CUAUTITLÁN

Laboratorio: Transformadores y Motores de Inducció n

Grupo: 1651 A
Profesor: Landa Orozco Víctor Hugo

1
Alumno(a): Domínguez Tonis Carlos Daniel
Práctica 1. El Transformador Monofásico

Fecha de realización: 06/09/2023

Fecha de entrega: 09/09/2023
Semestre: 2024 – 1

Índice

Objetivo ................................................................................................................. 3
Equipo y Material .................................................................................................. 3
Equipo .................................................................................................................... 3
Introducción .......................................................................................................... 3
Desarrollo ............................................................................................................... 6
Prueba de conocimientos ................................................................................. 16
Conclusión ........................................................................................................... 18
Bibliografía ........................................................................................................... 18
Objetivos

1. Conocer las relaciones de voltaje y corriente de un transformador.

2. Estudiar las corrientes de excitación, la capacidad en voltamperios y las corrientes de

cortocircuito de un transformador.

2
Equipo y Material

- Módulo de transformador EMS 8341

- Módulo de fuente de alimentación (120/208V c-a) EMS 8821
- Módulo de medición de c-a (100/100/250/250V) EMS 8426
- Módulo de medición de c-a (0.5/0.5/0.5A) EMS 8425
- Cables de conexión EMS 8941
- Ohmímetro

Introducción

Los transformadores monofásicos son aparatos eléctricos que tienen como objetivo de
fabricación aumentar o disminuir la tensión en los sistemas eléctricos de corriente alterna,
sin disminuir la potencia de dichos sistemas.

Son máquinas estáticas constituidas por dos devanados, inductor e inducido, el devanado
inductor se conecta a una fuente de corriente alterna de frecuencia f1 y se denomina
primario, el devanado inducido tiene una frecuencia de f2=f1 y entrega energía eléctrica a
un circuito exterior por medio de conexiones fijas, este se denomina secundario.

Como ya se ha indicado, el transformador está constituido por dos enrollamientos primario

y secundario que permite transformar la energía eléctrica con unas magnitudes de voltaje y
corriente determinadas a otros valores en general diferentes. Gracias a los transformadores
ha sido posible el enorme desarrollo en la utilización de la energía eléctrica haciendo
posible la realización práctica y económica del transporte de energía a grandes distancias.

El transformador consta de las siguientes partes:

• Núcleo.
El núcleo del transformador es un sistema que forma su circuito magnético, está constituido
por chapas de acero al silicio que han sido sometidas a un tratamiento químico, este las
recubre de una capa aislante muy delgada lo que reduce considerablemente las pérdidas del
hierro. El circuito magnético está compuesto por columnas que son las partes donde se
montan los devanados y las culatas que son las partes que realizan la unión entre las
columnas

• Devanado.
Constituyen el circuito eléctrico del transformador, se realizan por medio de conductores de
cobre en forma de hilo redondo (para diámetros inferiores a 4mm) o de sección rectangular
(pletinas de cobre) cuando se requieren secciones mayores, los conductores están
recubiertos por una capa de barniz en los transformadores pequeños y que en el caso de
pletinas está formada por una o varias capas de fibra de algodón o cinta de papel

3
• Sistema de refrigeración.
En un transformador existe una serie de pérdidas que se transforman en calor y contribuyen
al calentamiento de la máquina, para evitar las altas temperaturas qué afectan la vida de los
aislamientos en el devanado se dotan de un sistema de refrigeración, para potencias
pequeñas la superficie externa de la máquina es suficiente para lograr la evacuación del
calor lo que da lugar a los llamados “transformadores en seco” para potencias elevadas se
emplea como medio refrigerante el aceite resultando los “transformadores en baño de
aceite” este aceite tiene una doble misión, de refrigerante y de aislante ya que tiene una
capacidad térmica y una rigidez dieléctrica superior a la del aire.

Cuando un transformador está funcionando pasan corrientes alternas por sus devanados y se
establece un campo magnético alterno en el núcleo de hierro. Como resultado se producen
pérdidas de hierro y cobre que representan potencia real en watts y qué hacen que el
transformador se caliente. Para establecer un campo magnético se requiere una potencia
reactiva VARS que se obtiene de la línea de alimentación. Por estas razones la potencia total
entregada al devanado primario es siempre ligeramente mayor que la potencia total
entregada por el devanado secundario y sin embargo se puede decir que aproximadamente
en casi todos los transformadores: Potencia del primario en (watts) = la potencia del
secundario (watts) voltamperios del primario (VA) = voltamperios del secundario (VA)
VARS del primario = VARS del secundario

Circuitos magnéticos de transformadores trifásicos (Extraído de

“Maquinas térmicas. Fraile Mora)

4
 Devanados de un transformador trifásico (Extraído de “Maquinas térmicas. Fraile
Mora)

Desarrollo

1. Examinamos la estructura del Módulo EMS 8341 de transformador, poniendo especial

atención en el transformador, las terminales de conexión y el alambrado.

Módulo Transformador EMS 8341

a) Identificamos el núcleo del transformador está hecho de capas delgadas

(laminaciones) de acero.

b) Observamos que los devanados del transformador están conectados a las terminales
montadas en la bobina del transformador.

5
c) También, observamos que estos devanados van conectados a las terminales de
conexión montadas en la cara del módulo.

2. Identificamos los tres devanados independientes del transformador marcados en la cara

del módulo, los cuales están diferenciados claramente con la nomenclatura adecuada.

a) Observamos la carátula del módulo para saber el voltaje nominal de cada uno de los
tres devanados:

terminales 1 a 2 = 120 V c-a terminales

3 a 4 = 208 V c-a terminales 5 a 6 = 120
V c-a

b) Así mismo, obtuvimos el voltaje nominal entre las siguientes terminales de

conexión:

terminales 3 a 7 = 104 V c-a terminales

7 a 8 = 76 V c-a terminales 8 a 4 = 28 V
c-a terminales 3 a 8 = 180 V c-a
terminales 7 a 4 = 104 V c-a terminales
5 a 9 = 60 V c-a terminales 9 a 6 = 60 V
c-a

c) La carátula también nos muestra la corriente nominal de los devanados, de las

cuales tomamos nota:

terminales 1 a 2 = 0.5 A terminales 3 a

4 = 0.9 A terminales 5 a 6 = 1 A
terminales 3 a 7 = 0.3 A
terminales 8 a 4 = 0.3 A

3. Usando la escala más pequeña del óhmetro, medimos y anotamos la resistencia en c-

d de cada uno de los devanados.

terminales 1 a 2 = 9 Ω
terminales 3 a 4 = 30.2 Ω
terminales 7 a 8 = 11.5 Ω
terminales 8 a 4 = 4.5 Ω terminales 5 a
6=9Ω
terminales 5 a 9 = 4.2 Ω terminales 9 a
6 = 4.9 Ω

4. Continuamos midiendo los voltajes del secundario sin carga, aplicando I20V c-a al
devanado primario.

6
a) Conectamos el circuito de la Figura 39-1.

b) Conectamos la fuente de alimentación y la ajustamos a 120V c-a con ayuda del

voltímetro conectado a las terminales 4 y N.

c) Midiendo y anotado el voltaje de salida E2 , obtenemos:

120 V

d) Redujimos a cero el voltaje a cero y desconectamos la fuente de alimentación.

e) Repetimos los procedimientos (b, c y d), procediendo a medir el voltaje de salida E2

para cada uno de los siguientes devanados:

f)
devanado 1 a 2 = 120 V c-a devanado 3
a 4 = 207.3 V c-a devanado 5 a 6 =
118.6 V c-a devanado 3 a 7 = 103.5 V c-
a devanado 7 a 8 = 75.8 V c-a devanado
8 a 4 = 27.79 V c-a devanado 5 a 9 =
59.62 V c-a devanado 9 a 6 = 59.16 V c-
a

5. a) ¿Concuerdan los voltajes medidos con los valores nominales? Si algunos

difieren explique por qué.

Por el equipo, los conductores, errores de medición como la falta de agudeza visual por
parte del operador o errores por el método de sujeción o posición de instrumentos.

7
b) ¿Puede medir el valor de la corriente magnetizaste (de excitación)? ¿Por qué?
No es posible medirla porque la corriente es muy pequeña.

6. Los devanados 1 a 2 y 5 a 6 tienen 500 vueltas de alambre. El devanado 3 a 4 tiene 865

vueltas. Calcule las siguientes relaciones de vueltas: a) (devanado 1 a 2) / (devanado 5 a 6)
= 500/500= 1
b) (devanado 1 a 2) / (devanado 3 a 4) = 500/865= 0.578

7. a) Conectamos el circuito de la figura 39-2, observando el medidor de corriente I2 que

pone en cortocircuito al devanado 5 a 6.

b) Conectamos la fuente de alimentación y aumentamos gradualmente el voltaje hasta que

la corriente de cortocircuito I2 sea 0.4 A c-a.

c) Obteniendo I1, y E1.

I1 = 0.42 A c-a
E1 = 11.59 V c-a
I2 = 0.409 A c-a

d) Redujimos el voltaje a 0 y desconectamos la fuente de alimentación.

e) Calcule la relación de comente:
I1/I2 = 1.05

f) ¿Es igual la relación de corrientes a la relación de vueltas? Explique por qué.

En proporción, es muy parecida y tenemos el mismo caso que en todas las mediciones. Hay
pequeñas variaciones por los instrumentos y equipo
utilizado.

8
8. a) Conectamos el circuito que aparece en la figura 39-3, observando que el medidor de
corriente I3 pone en cortocircuito al devanado 3 a 4.

b) Conectamos la fuente de alimentación y fuimos aumentando gradualmente el voltaje

gasta que la corriente que pasa por el devanado primario sea I1= 0.4 A c-a.

c) Mida y anote I3 y E1.

I3 = 0.22 A c-a
E1 = 8.08 V c-a

d) Redujimos el voltaje a cero y desconectamos la fuente de alimentación.

e) Calculando la relación de corriente:

I2/I3 = 0.409/0.22 = 1.86

f) Considere esta relación de corriente, ¿es la inversa de la relación de vueltas? Explique

por que
Sí. Es la recíproca de la relación de vueltas. Esto se puede observar con el comportamiento
que tienen la corriente y el voltaje al aumentar alguno de estos.

9
 Circuito 39.4 armado

9. Posteriormente, el siguiente experimento nos sirvió para determinar el efecto de

saturación del núcleo en la corriente de excitación de un transformador.

a) Conectamos el circuito que se ilustra en la Figura 39-4. Utilizamos las terminales 4 y 5,

las cuales proporcionan un voltaje variable de 0-208 V c-a.

10
b) Conectamos la fuente de alimentación y la ajustamos a 25V c-a, tomando esta lectura en
el voltímetro conectado a las terminales 4 y 5 de la fuente de alimentación.

c) Medimos y anotamos la corriente de excitación, I1; y el voltaje de salida E2 para cada

voltaje de entrada que se indica en la Tabla 39-1.

d) Reduzca el voltaje a cero y desconecte la fuente de alimentación.

E1 (V ca) I1 (mA ca) E2 (V ca)

25 7.53 24.96
50 10.87 49.6
75 13.90 74.8
100 17.09 99.20
125 21.40 124.20
150 28.57 149.40
175 47.00 173.90
200 80.40 197.70

Tabla 39-1

10. a) Marque los valores de corriente anotados, en la gráfica de la Figura 39-5 y

procedemos a graficar.

250

200

E1 (V ca)
150

100

50

0
0 20 40 60 80 100
I1 (mA ca)

Gráfica realizada en Excel

11
Gráfica realizada en Maple

12
Gráfica realizada en papel milimétrico

13
b) Observe que la corriente de magnetización aumenta rápidamente después de
alcanzar cierto voltaje de entrada.

c) ¿Ha variado la relación de voltaje entre los dos devanados, debido a la saturación
del núcleo? Explique por qué.

Si, debido al material del que está construido el núcleo, ya que de este depende
directamente este fenómeno. Este a su vez consiste en la saturación del núcleo hasta cierto
nivel permitiendo que la corriente permanezca constante aun cuando el voltaje aumente.

Prueba de conocimientos

1.- Si la corriente de corto circuito que pasa por el devanado del secundario 9 a 6 fuera de 1 A
de C. A. ¿Cuál sería la corriente que pasaría por el devanado primario 1 a 2?

𝑉𝑜𝑙𝑡𝑎𝑗𝑒 𝑑𝑒 1 − 2 120𝑉
𝛼= = =2
𝑉𝑜𝑙𝑡𝑎𝑗𝑒 9 − 6 60𝑉
𝐼2 1
𝛼= = =2
𝐼1 𝐼1
1 1
𝐼1 = = = 0.5𝐴
𝛼 2

14
2. Si se pone en cortocircuito el devanado secundario 7 a 8 y el devanado
primario 5 a 6 toma una corriente de 0.5 A c-a. a) Calcule la corriente de
cortocircuito que pasa por el devanado 7 a 8

∝=𝑣1/𝑣2=120𝑣/76𝑣=1.57
𝐼𝑐𝑐=∝0.5𝐴=(1.57)(0.5𝐴)
𝐼𝑐𝑐=0.7894𝐴

b) ¿Por qué se deben realizar estas pruebas con la mayor rapidez posible?
Al poner el transformador en corto circuito podemos dañar los devanados debido al
sobrecalentamiento de los conductores.

3. Si se aplica 120V c-a al devanado 3 a 4, indique los voltajes que se

tendrán en:

a) devanado 1 a 2 = 69.23 V c-a

𝑉1/𝑉2=∝=120/208=0.576
𝑉1=𝑉2∝=(0.576)(120)=69.23𝑉

b) devanado 5 a 9 = 34.6 V c-a

𝑉1/𝑉2=∝=60/208=0.288
𝑉1=𝑉2∝=(0.288)(120)=34.6 𝑉

c) devanado 7 a 8 = 43.84 V c-a

𝑉1/𝑉2=∝=76/208=0.3653
𝑉1=𝑉2∝=(0.3653)(120)=43.84𝑉

d) devanado 5 a 6 = 69.23 V c-a.

𝑉1/𝑉2=∝=120/208=0.576
𝑉1=𝑉2∝=(0.576)(120)=69.23𝑉

4. ¿Cuál de los devanados del Procedimiento 7 disipa más calor?

El devanado secundario debido al corto circuito que se realizó.

5. Si se aplicara un voltaje de 120V c-a al devanado 1 a 2 con

el devanado 5 a 6 en cortocircuito:
a) ¿Cuál sería la corriente de cada devanado?

15
Teniendo en cuenta su relación de transformación, la corriente será la misma para cada
devanado (1 A).

b) ¿Cuántas veces es mayor esta corriente que su valor normal?

Es la misma corriente.

Conclusión

Como primer acercamiento a este laboratorio, pudimos conocer las partes de un

transformador monofásico. Logramos identificar los valores nominales del mismo, así
como comprobarlos mediante mediciones.

Es muy importante conocer las conexiones del transformador para poder jugar con las
relaciones de transformaciones que más nos convengan. También pudimos hacer la prueba
de corto circuito para reforzar lo visto en la teoría y para más adelante utilizarla en algún
otro caso, como para el cálculo de las pérdidas en el hierro.

Bibliografía

Fraile J. (2003). Máquinas Eléctricas (Documento electrónico) Recuperado el 08 de

septiembre de 2023 de

https://docs.google.com/file/d/0B6w_XG3YRGV4cTd0Zlg2b2Z3Rlk/edit?resourcekey

=0-XgqaK2nN7UKSZTXA5OmaOw

16
