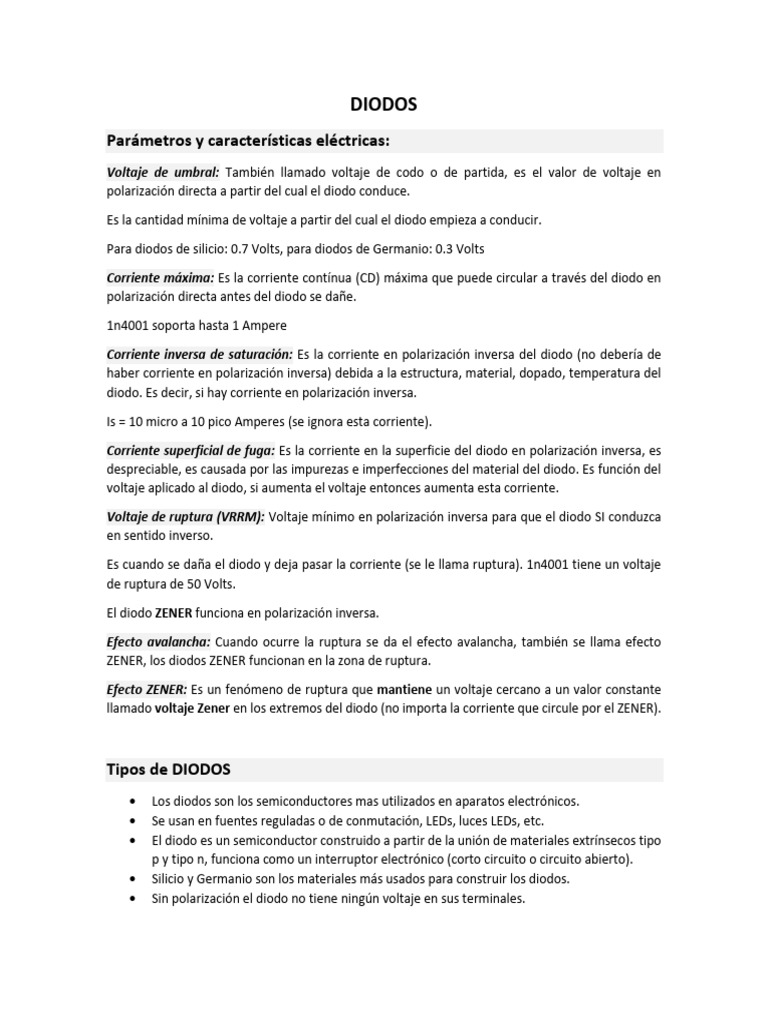

DIODOS

Parámetros y características eléctricas:

Voltaje de umbral: También llamado voltaje de codo o de partida, es el valor de voltaje en
polarización directa a partir del cual el diodo conduce.

Es la cantidad mínima de voltaje a partir del cual el diodo empieza a conducir.

Para diodos de silicio: 0.7 Volts, para diodos de Germanio: 0.3 Volts

Corriente máxima: Es la corriente contínua (CD) máxima que puede circular a través del diodo en
polarización directa antes del diodo se dañe.

1n4001 soporta hasta 1 Ampere

Corriente inversa de saturación: Es la corriente en polarización inversa del diodo (no debería de
haber corriente en polarización inversa) debida a la estructura, material, dopado, temperatura del
diodo. Es decir, si hay corriente en polarización inversa.

Is = 10 micro a 10 pico Amperes (se ignora esta corriente).

Corriente superficial de fuga: Es la corriente en la superficie del diodo en polarización inversa, es

despreciable, es causada por las impurezas e imperfecciones del material del diodo. Es función del
voltaje aplicado al diodo, si aumenta el voltaje entonces aumenta esta corriente.

Voltaje de ruptura (VRRM): Voltaje mínimo en polarización inversa para que el diodo SI conduzca
en sentido inverso.

Es cuando se daña el diodo y deja pasar la corriente (se le llama ruptura). 1n4001 tiene un voltaje
de ruptura de 50 Volts.

El diodo ZENER funciona en polarización inversa.

Efecto avalancha: Cuando ocurre la ruptura se da el efecto avalancha, también se llama efecto
ZENER, los diodos ZENER funcionan en la zona de ruptura.

Efecto ZENER: Es un fenómeno de ruptura que mantiene un voltaje cercano a un valor constante
llamado voltaje Zener en los extremos del diodo (no importa la corriente que circule por el ZENER).

Tipos de DIODOS
• Los diodos son los semiconductores mas utilizados en aparatos electrónicos.
• Se usan en fuentes reguladas o de conmutación, LEDs, luces LEDs, etc.
• El diodo es un semiconductor construido a partir de la unión de materiales extrínsecos tipo
p y tipo n, funciona como un interruptor electrónico (corto circuito o circuito abierto).
• Silicio y Germanio son los materiales más usados para construir los diodos.
• Sin polarización el diodo no tiene ningún voltaje en sus terminales.
DIODO RECTIFICADOR: A bajas frecuencia se usa el silicio, a altas frecuencias se usa en germanio.

Rectificar es pasar de AC a DC, este tipo de diodos es de los mas utilizados en la industria. Sé usan
en fuentes de voltaje de CD para separar los semiciclos de señales de AC. Sé usan para eliminar el
rizo y obtener una señal de CD más exacta. Hay RECTIFICADORES DE MEDIA ONDA y
RECTIFICADORES DE ONDA COMPLETA (puente de DIODOS).

DIODO DE POTENCIA: Muy ligados a los diodos rectificadores, se usan en los puentes de diodos para
fuentes de alimentación de alta potencia y altas temperaturas.

DIODO ZENER: Es un tipo de diodo que tiene la característica especial de mantener el voltaje
constante entre sus terminales. Funciona en polarización inversa.

Existen ZENER que soportan voltajes de 1.8 hasta 200 volts y soportan potencias de de 0.25 hasta
50 watts.

Si un Zener se polariza en directa entonces se comporta como un diodo ´normal´.

DIODO LED: Emite luz visible al energizarlo. Galio, Aluminio, Indio se usan en su fabricación.

DIODO LED LASER: Irradian energía, irradian una luz invisible al ojo humano, se les conoce como
láser de inyección, se usan en lectores de CD, DVD, BLUE RAY, HD-DVD, impresoras laser,
aplicaciones de óptica.

DIODO PIN: Se usan como conmutadores de alta frecuencia o como resistencias variables por
voltaje.

DIODO DE BARRERA SHOTTKY: Se usan en altas frecuencias y ruido bajo.

Se usan en fuentes de alimentación de alto voltaje y baja corriente

Se usan en lógica TTL para computadoras.
