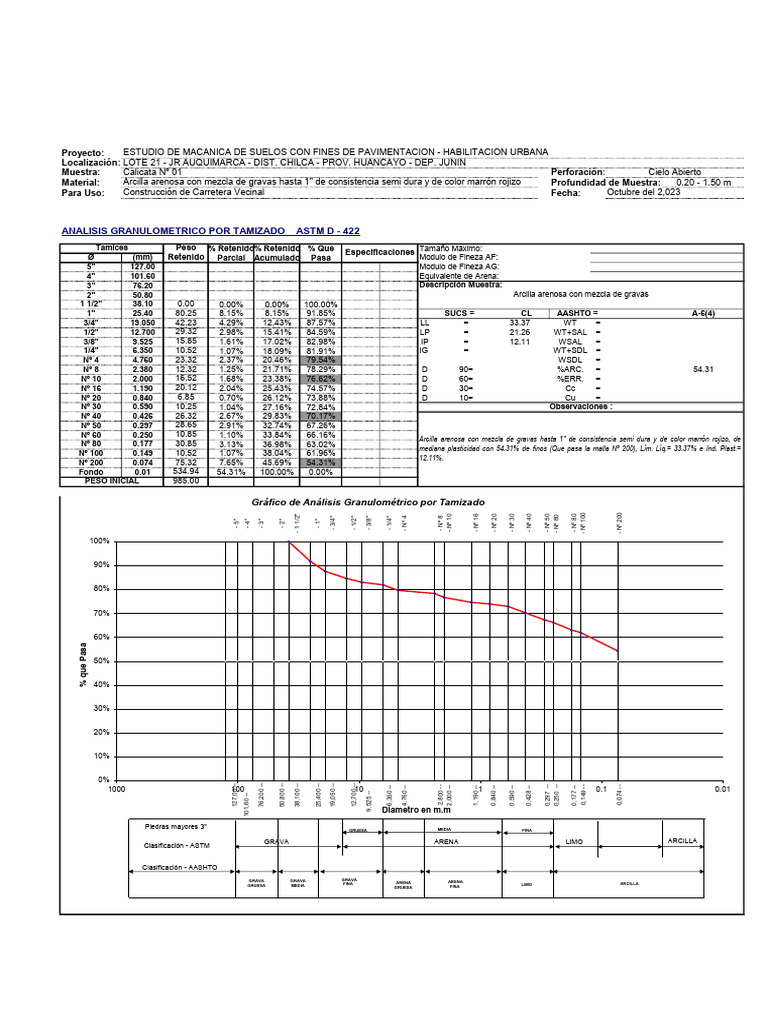

Proyecto: ESTUDIO DE MACANICA DE SUELOS CON FINES DE PAVIMENTACIÓN - HABILITACIÓN URBANA

Localización: LOTE 21 - JR AUQUIMARCA - DIST. CHILCA - PROV. HUANCAYO - DEP. JUNIN

Muestra: Calicata Nº 01 Perforación: Cielo Abierto
Material: Arcilla arenosa con mezcla de gravas hasta 1" de consistencia semi dura y de color marrón rojizo Profundidad de Muestra: 0.20 - 1.50 m
Para Uso: Construcción de Carretera Vecinal Fecha: Octubre del 2,023

ANALISIS GRANULOMETRICO POR TAMIZADO ASTM D - 422

Tamices Peso % Retenido% Retenido % Que Tamaño Máximo:
Especificaciones
Ø (mm) Retenido Parcial Acumulado Pasa Modulo de Fineza AF:
5" 127.00 Modulo de Fineza AG:
4" 101.60 Equivalente de Arena:
3" 76.20 Descripción Muestra:
2" 50.80 Arcilla arenosa con mezcla de gravas
1 1/2" 38.10 0.00 0.00% 0.00% 100.00%
1" 25.40 80.25 8.15% 8.15% 91.85% SUCS = CL AASHTO = A-6(4)
3/4" 19.050 42.23 4.29% 12.43% 87.57% LL = 33.37 WT =
1/2" 12.700 29.32 2.98% 15.41% 84.59% LP = 21.26 WT+SAL =
3/8" 9.525 15.85 1.61% 17.02% 82.98% IP = 12.11 WSAL =
1/4" 6.350 10.52 1.07% 18.09% 81.91% IG = WT+SDL =
Nº 4 4.760 23.32 2.37% 20.46% 79.54% WSDL =
Nº 8 2.380 12.32 1.25% 21.71% 78.29% D 90= %ARC. = 54.31
Nº 10 2.000 16.52 1.68% 23.38% 76.62% D 60= 0.130 %ERR. = 0.00
Nº 16 1.190 20.12 2.04% 25.43% 74.57% D 30= 0.045 Cc = 0.73
Nº 20 0.840 6.85 0.70% 26.12% 73.88% D 10= 0.022 Cu = 5.96
Nº 30 0.590 10.25 1.04% 27.16% 72.84% Observaciones :
Nº 40 0.426 26.32 2.67% 29.83% 70.17%
Nº 50 0.297 28.65 2.91% 32.74% 67.26%
Nº 60 0.250 10.85 1.10% 33.84% 66.16% Arcilla arenosa con mezcla de gravas hasta 1" de consistencia semi dura y de color marrón rojizo, de
Nº 80 0.177 30.85 3.13% 36.98% 63.02%
mediana plasticidad con 54.31% de finos (Que pasa la malla Nº 200), Lím. Líq.= 33.37% e Ind. Plast.=
Nº 100 0.149 10.52 1.07% 38.04% 61.96%
12.11%.
Nº 200 0.074 75.32 7.65% 45.69% 54.31%
Fondo 0.01 534.94 54.31% 100.00% 0.00%
PESO INICIAL 985.00

Gráfico de Análisis Granulométrico por Tamizado

- Nº 100

- Nº 200
- 1 1/2"

- Nº 10

- Nº 16

- Nº 20

- Nº 30

- Nº 40

- Nº 50

- Nº 80
- Nº 60
- Nº 4

- Nº 8
- 1/2"
- 3/4"

- 3/8"

- 1/4"
- 5"
- 4"

- 3"

- 2"

- 1"

100%
- Fondo

90%

80%

70%

60%
% que Pasa

50%

40%

30%

20%

10%

0%
127,00 --

76,200 --

50,800 --

38,100 --

25,400 --

19,050 --

12,700 --

0,297 --
0,250 --
2,800 --

0,149 --

0,074 --

1000 100 10 1 0.1 0.01

6,350 --

4,760 --

2,000 --

1,190 --

0,840 --

0,590 --

0,428 --

0,177 --
9,525 --
101,60 --

Diametro en m.m

Piedras mayores 3" GRUESA MEDIA FINA

GRAVA ARENA LIMO ARCILLA

Clasificación - ASTM

Clasificación - AASHTO
GRAVA GRAVA GRAVA ARENA
FINA ARENA LIMO ARCILLA
GRUESA MEDIA GRUESA FINA
