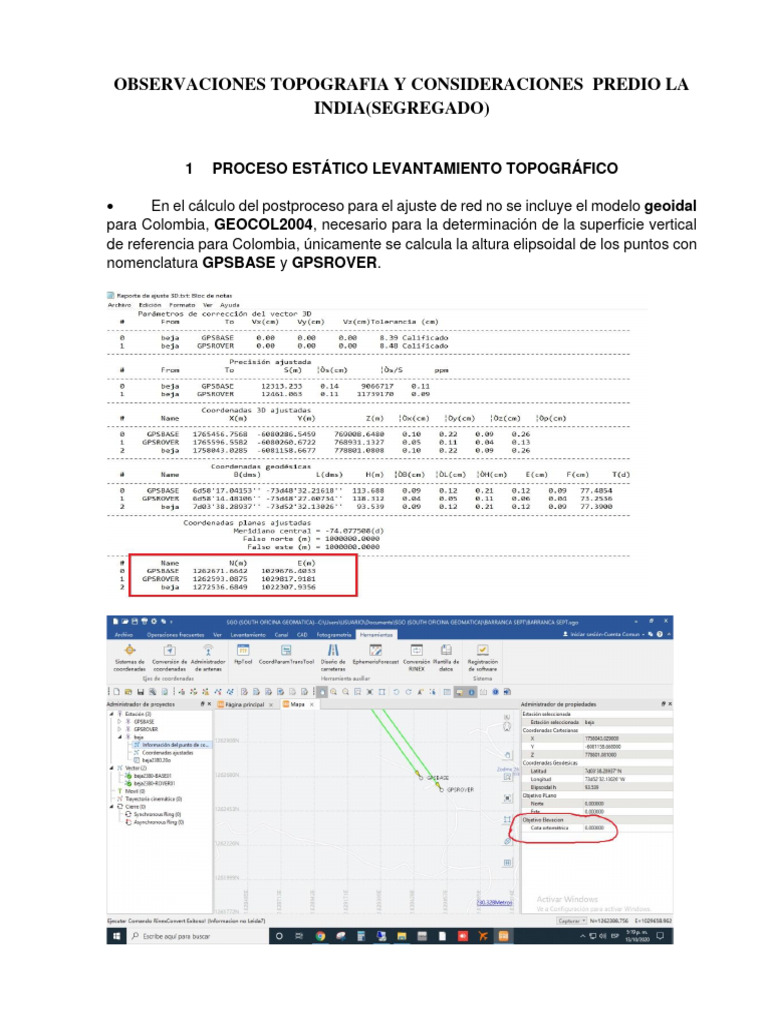

OBSERVACIONES TOPOGRAFIA Y CONSIDERACIONES PREDIO LA

INDIA(SEGREGADO)

1 PROCESO ESTÁTICO LEVANTAMIENTO TOPOGRÁFICO

• En el cálculo del postproceso para el ajuste de red no se incluye el modelo geoidal

para Colombia, GEOCOL2004, necesario para la determinación de la superficie vertical
de referencia para Colombia, únicamente se calcula la altura elipsoidal de los puntos con
nomenclatura GPSBASE y GPSROVER.
• Para realizar el amarre a la red geodésica del Instituto Geográfico Agustín Codazzi
se utilizó solo una estación permanente de la red MAGNA ECO, con nomenclatura BEJA
ubicada en Barrancabermeja.

• En los archivos hace referencia a un mojón del IGAC con nomenclatura de placa
68081030 sin embargo la ficha descriptiva de tal mojón no corresponde con la ficha real
de la red pasiva que posee el IGAC en su página web.
https://mapas.igac.gov.co/server/rest/services/geodesia/redpasiva/MapServer/0/3335/attachments/
4123

• No se encuentran los archivos crudos y RINEX de los equipos GPS SOUTH RITK
GALAXY G1, necesarios para realizar el proceso de validación de las coordenadas
obtenidas para los puntos con nomenclatura GPSBASE y GPSROVER. Solamente
aparecen imágenes como capturas de pantalla de los RINEX de la estación permanente
BEJA.

2 PROCESO CINEMÁTICO

• Se adjuntan por parte de la consultoría archivos texto, donde aparece la nube de

puntos del levantamiento topográfico del predio, donde detallan perímetro y niveles; no
se adjunta el informe de medición donde se evidencie la posición fija de los puntos
tomados en campo por el proceso cinemático (RTK), para asegurar la precisión de las
coordenadas y alturas del terreno. (Ver ejemplo según grafica).
• A su vez se adjunta un archivo en Excel “Inventario forestal “, de registro de
coordenadas de árboles dentro del predio, vienen en coordenadas CTM12, origen
Nacional; al convertirlas a Magna Sirgas origen Bogotá, quedan fuera del predio La india.

• Las coordenadas están invertidas. ( Este y Norte respectivamente en las

columnas). Y al convertirlas a Magna Sirgas -Origen Bogotá quedan fuera del predio.
•
 3 PROCESO CON ESTACIÓN GEODÉSICA

Se evidencia la utilización de estación geodésica, por lo tanto, no se ve el cuadro de

ajuste de la poligonal cerrada y/o abierta realizada, para la determinación de detalles
como puntos de nivel, arboles, construcciones, caños etc., así como una nivelación de
precisión de los deltas ubicados.

4 PROCEDIMIENTO SUGERIDO PARA LEVANTAMIENTOS TOPOGRÁFICOS

Como recomendación se sugiere seguir los lineamientos y parámetros de la Resolución

643 de 2018, emitida por el Instituto Geográfico Agustín Codazzi, en la cual dicta las
normas nacionales para Levantamientos topográficos de primer orden.

Link de descarga de la resolución:

https://igac.gov.co/sites/igac.gov.co/files/normograma/resolucion_igac_643-
18_adopta_especificaciones_tecnicas_levantamientos_planimetricos_y_topograficos_0.
pdf

5 ALTIMETRIA

Debido a la utilización de alturas elipsoidales se recomienda hallar las alturas

ortogonales o geométricas ya que el Campo de explotación petrolera y las diferentes
entidades a las cuales se realizará gestión técnica utilizan y exigen cotas en metros sobre
el nivel del mar (m.s.n.m.).

Se procede a realizar un proceso estático sobre dos (2) mojones dentro del predio
segregado de La India, denominados GPS_1(India) y GPS_2 (India), (ver informe de
georreferenciación de fecha 04 de octubre de 2.023); arrojando los siguientes resultados:

Coordenadas geodésicas ajustadas puntos GPS1(India) y GPS2(India)

Latitud Longitud Altura Elipsoidal (m)

Punto
GPS1 6° 58' 20,13764" N 73° 48' 37,14303" W 98,94268

GPS2 6° 58' 20,28914" N 73° 48' 39,06239" W 98,80697

Coordenadas Norte, Este, Elevación - sistema local ajustadas puntos GPS1(India) y GPS2(India)

Elevación (m)
Punto Norte(m) Este(m)
Geocol2004
GPS1 1262766,64467 1029525,10907 94,79432
GPS2 1262771,26538 1029466,19123 94,66002

Se presenta el cuadro resumen de comparación así:

Elevación SD
Altura Elip. SD SD
Punto Norte (m) Este (m) (m) Altura
WGS84 (m) Norte[m] Este[m]
Geocol2004 [m]
BERR 1209734,42252 963188,57990 148,65699 159,09106 0,00000 0,00000 0,00000

PAL2 1280412,05038 1098685,23901 1205,92155 1215,50226 0,00000 0,00000 0,00000

GPS1 1262766,64467 1029525,10907 94,79432 98,94268 0,00552 0,00742 0,01946

GPS2 1262771,26538 1029466,19123 94,66002 98,80697 0,00555 0,00746 0,01956

En este cuadro se concluye que las alturas utilizadas en el levantamiento topográfico

aportado para los respectivos diseños, fueron las Elipsoidales, por consiguiente, para
llegar a tener las alturas ortogonales o cotas medidas con respecto al nivel del mar; se
recalculan, restando la diferencia vertical a los niveles presentados en la base de datos..

CORRECCION GPS_3353
GPS_3353 1262671,660 1029676,400 113,690 ESTATICO 25-ago-20

GPS_COORREGIDO 1262671,769 1029676,478 109,570 ESTATICO 4-oct-23

DIFERENCIAS 0,109 0,078 -4,120

CORRECCION GPS_2052
GPS_2052 1262593,110 1029817,900 118,370 ESTATICO 25-ago-20

GPS_COORREGIDO 1262593,213 1029817,974 114,363 ESTATICO 4-oct-23

DIFERENCIAS 0,103 0,074 -4,007

Resolviendo así las diferencias de alturas, trabajando con cotas sobre el

nivel del mar, para futuros diseños arquitectónicos, hidráulicos y sanitarios.
Se recomienda verificar en campo la altimetría tomada, ya que presenta
supuestos errores puntuales en el modelado del terreno. Aparecen zonas de
elevaciones y depresiones atípicas al comportamiento del terreno estudiado,
específicamente los árboles y lagos, cambio abrupto en las cotas aledañas
a puntos de nivel del terreno, alterando la triangulación y cubicación en el
cálculo del movimiento de tierra propuesto.

Las entidades públicas emplean Magna sirgas y cotas geométricas:

“El sitio destinado para el inicio de la conducción del agua potable se encuentra ubicado desde el nodo
denominado Bomba-1 del modelo hidráulico, que hace referencia al sistema de bombeo de PIA 5, se
encuentra ubicado en las coordenadas Norte 1’260.749,71 y Este 1’033.331,23 con una altura sobre el
nivel del mar de 95.1, presión de salida de 54.22 mca. Con un sistema de Referencia de componentes:
MAGNA SIRGAS Colombia Bogotá, Project ion: Transverse_Mercator, hasta el punto de punto Tanque5,
ubicado en la abscisa K0+000, en las coordenadas Norte 1’261.092,72 y Este 1’032.288,60 con una altura
sobre el nivel del mar de 137.2, y una presión 5 mca, Con un sistema de Referencia de componentes:
MAGNA SIRGAS Colombia Bogotá, Projection: Transverse_Mercator. “

Por tal motivo se recomienda efectuar la corrección a las cotas elipsoidales.

 7. REDES EXTERNAS

7.1 PTAR

Se recomienda realizar el replanteo de la vía de acceso a la PTAR, para

realmente determinar el impacto ambiental y la estabilidad del suelo en dicho
trazado, en su trayecto de diseño vial de acceso, pasa por un pozo de crudo
que actualmente está sellado pero sigue en observación por parte de
Ecopetrol.
 7.2 RED DE AGUA POTABLE(IMPULSION)

Se sugiere revisar el trazado en campo a fin de consolidar el trazado preliminar propuesto

teniendo en cuenta la disponibilidad certificada del servicio de agua potable,

Tanque 5, ubicado en la abscisa K0+000, en las coordenadas Norte 1’261.092,72 y Este

1’032.288,60 con una altura sobre el nivel del mar de 137.2, y una presión 5 mca.

PIA 5, se encuentra ubicado en las coordenadas Norte 1’260.749,71 y Este 1’033.331,23

con una altura sobre el nivel del mar de 95.1, presión de salida de 54.22 mca.

Predio, se encuentra ubicado en las coordenadas Norte 1262751.6158 Y Este

1029533.3581, (portón), con una altura sobre el nivel del mar de 94.79 m.s.n.m.
 8. GESTION CATASTRAL

Se recomienda efectuar la gestión catastral de desenglobe al predio segregado a la Finca

La india, y solicitar código catastral y matricula inmobiliaria. (verificar si este proceso está
en trámite o no se ha iniciado).
