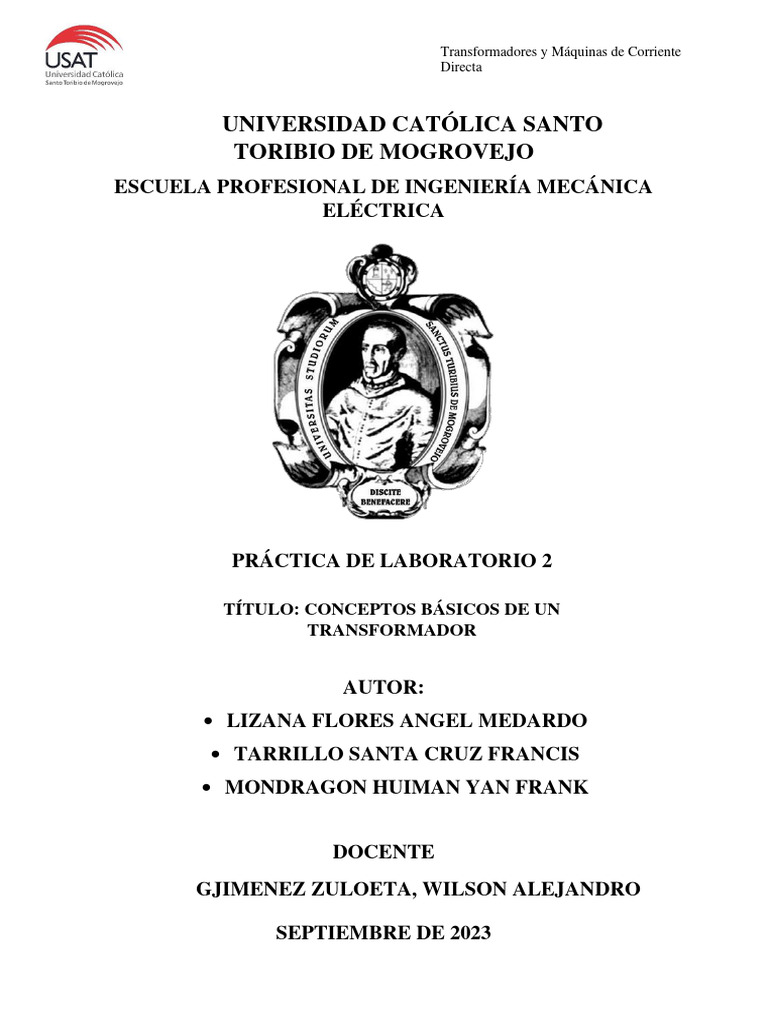

Transformadores y Máquinas de Corriente

Directa

UNIVERSIDAD CATÓLICA SANTO

TORIBIO DE MOGROVEJO
ESCUELA PROFESIONAL DE INGENIERÍA MECÁNICA
ELÉCTRICA

PRÁCTICA DE LABORATORIO 2

TÍTULO: CONCEPTOS BÁSICOS DE UN

TRANSFORMADOR

AUTOR:
• LIZANA FLORES ANGEL MEDARDO
• TARRILLO SANTA CRUZ FRANCIS
• MONDRAGON HUIMAN YAN FRANK

DOCENTE
GJIMENEZ ZULOETA, WILSON ALEJANDRO

SEPTIEMBRE DE 2023
 ÍNDICE DE CONTENIDO
Contenido
I. RESUMEN....................................................................................................................................... 3
II. INTRODUCCIÓN............................................................................................................................ 3
III. OBJETIVOS..................................................................................................................................... 3
IV. EQUIPOS Y MATERIALES PARA UTILIZAR ............................................................................. 3
V. MARCO TEORICO ......................................................................................................................... 4
VI. PROCEDIMIENTO ......................................................................................................................... 5
VII. CONCLUSIÓNES............................................................................................................................ 7
VIII. BIBLIOGRAFIA .............................................................................................................................. 7
Bibliografía .................................................................................................................................................. 7

Tabla 1:Equipos y maquinas .................................................................................................................................. 3

Tabla 2:Equipos de seguridad ................................................................................................................................ 4
 I. RESUMEN
Este laboratorio consiste en que identifiquemos los bordes de un transformador monofásico así como
también determinar la polaridad de un transformador monofásico, se logrará a través de los equipos
suministrados y con el equipo de seguridad correcto, para luego ser colocado en este informe.

II. INTRODUCCIÓN

La polaridad en un transformador es un concepto esencial que se refiere a la relación de fase entre las
corrientes y las tensiones en sus bobinados primario y secundario. Esta polaridad es crucial para garantizar
que el transformador funcione de manera adecuada y segura. La correcta coincidencia de polaridad entre
los bobinados es esencial para que la energía se transfiera eficientemente de un lado del transformador al
otro.

III. OBJETIVOS
• Identificar los bordes de un transformador monofásico

• Determinar la polaridad de un transformador monofásico

IV. EQUIPOS Y MATERIALES PARA UTILIZAR

EQUIPOS/MÁQUINAS

TABLERO DE CONEXIONES
ELECTRICAS

CABLES DE CONEXION

Tabla 1:Equipos y maquinas

EQUIPO DE SEGURIDAD

Guardapolvos
 Zapatos dieléctricos

Guantes aislantes

Tabla 2:Equipos de seguridad

V. MARCO TEORICO
POLARIDAD DE UN TRANSFORMADOR

La polaridad en un transformador se refiere a la relación de fase entre las tensiones y corrientes en sus
bobinados primario y secundario. La correcta polaridad es esencial para que un transformador funcione
adecuadamente, transfiriendo energía de un lado al otro sin pérdidas significativas. Para entender mejor
la polaridad en un transformador, aquí hay algunos conceptos clave:

Relación de fase: En un transformador ideal, la tensión y la corriente en el bobinado primario y secundario

deben estar en fase, lo que significa que alcanzan sus máximos y mínimos al mismo tiempo. Esto garantiza
una transferencia eficiente de energía.

Marcas de polaridad: Los transformadores suelen tener marcas de polaridad en los terminales de los
bobinados primario y secundario. Estas marcas, que a menudo se etiquetan como "H" y "X" (o con puntos
y líneas), indican la dirección de la corriente y la polaridad de la tensión. Seguir estas marcas al conectar
el transformador es esencial para mantener la polaridad correcta.

Conexión de polaridad correcta: Para mantener la polaridad correcta en un transformador, es importante

conectar los terminales de acuerdo con las marcas de polaridad. Si la polaridad se invierte, la transferencia
de energía se verá afectada y puede provocar problemas como pérdidas de eficiencia o incluso daños al
equipo que utiliza el transformador.

Efectos de la polaridad incorrecta: Si se conecta un transformador con la polaridad incorrecta, la tensión

y la corriente en el bobinado secundario estarán fuera de fase con respecto al primario, lo que puede causar
problemas como sobrecalentamiento, pérdida de eficiencia y un rendimiento inadecuado en los
dispositivos eléctricos conectados.

• TIPOS DE POLARIDAD

• POLARIDAD ADITIVA

La polaridad aditiva se refiere a la relación de fase entre las tensiones y corrientes en los bobinados
primario y secundario de un transformador. En una polaridad aditiva, la tensión y la corriente en el
 bobinado primario están en fase con la tensión y la corriente en el bobinado secundario, lo que significa
que alcanzan sus máximos y mínimos al mismo tiempo. Esta es una configuración común en
transformadores y es esencial para asegurar que el transformador funcione de manera eficiente y
proporcione una relación adecuada de transformación de voltaje o corriente.

La polaridad aditiva se representa típicamente mediante marcas en los terminales del transformador. En
los diagramas de transformadores, las marcas de polaridad suelen ser etiquetadas como "H" y "X" (o con
puntos y líneas) en los terminales del bobinado primario y secundario. Conectar los terminales de acuerdo
con estas marcas de polaridad asegura que la polaridad sea aditiva, lo que significa que la tensión y la
corriente se suman en lugar de restarse entre los bobinados.

• POLARIDAD SUSTRACTIVA

La polaridad sustractiva es la configuración opuesta a la polaridad aditiva en un transformador. En la

polaridad sustractiva, la tensión y la corriente en los bobinados primario y secundario están en fase
opuesta, lo que significa que cuando una alcanza su máximo, la otra alcanza su mínimo. Esta inversión de
fase puede ocurrir cuando los terminales del bobinado primario y secundario se conectan de manera
incorrecta en el transformador.

En un transformador con polaridad sustractiva, la tensión en el bobinado secundario se resta de la tensión

en el bobinado primario, lo que resulta en una diferencia de fase de 180 grados entre ellos. Esta
configuración puede tener efectos significativos en el funcionamiento del transformador y en los
dispositivos eléctricos conectados a él. Los efectos de una polaridad sustractiva pueden incluir una
transferencia ineficiente de energía, sobrecalentamiento y problemas de funcionamiento en los
dispositivos eléctricos.

Es importante tener en cuenta que la polaridad sustractiva es incorrecta en la mayoría de las aplicaciones
de transformadores y debe evitarse. Para garantizar un funcionamiento adecuado del transformador, es
fundamental que los terminales se conecten de acuerdo con las marcas de polaridad proporcionadas por
el fabricante del transformador. Esto asegura que la polaridad sea aditiva, como se describe en la respuesta
anterior, y permite una transferencia eficiente de energía.

VI. PROCEDIMIENTO

En el laboratorio hemos comprobado el voltaje que da un transformado

conectando a cada línea y verificando el cambio de voltaje. Y luego invertimos la
polaridad para ver que si son los mismos voltajes que cada línea, confirmamos
que el voltaje era mucho mas diferente , concluimos que al invertir la polaridad
cambia las tenciones de cada línea del transformador, verificamos que también se
cumplía con la práctica
 VII. CONCLUSIÓNES
Se logró identificar los bordes de un transformador, gracias a esto se pueden conectar los cables
adecuadamente, garantizando que la polaridad sea respetada y que la relación de fase entre los bobinados
primario y secundario sea la correcta.

Se logro determinar la polaridad en un transformador donde las tensiones y corrientes están en fase, el
transformador funcionará según lo esperado, permitiendo la transferencia eficiente de energía y el
cumplimiento de su propósito. Por otro lado, la polaridad sustractiva, en la que las tensiones y corrientes
están en fase opuesta, puede causar problemas de funcionamiento, pérdida de eficiencia y daños en los
dispositivos eléctricos.

VIII. BIBLIOGRAFIA
Bibliografía

[1 A. Merla, «Cursos Tesla,» 14 Diciembre 2010. [En línea]. Available: https://cursostesla.com/que-es-la-

] polaridad-y-por-que-es-importante-para-transformadores-y-reles-de-
proteccion/#:~:text=Hay%20dos%20variedades%20de%20polaridad,transformadores%20de%20distribució
n%20son%20aditivos.. [Último acceso: 27 octubre 2023].
