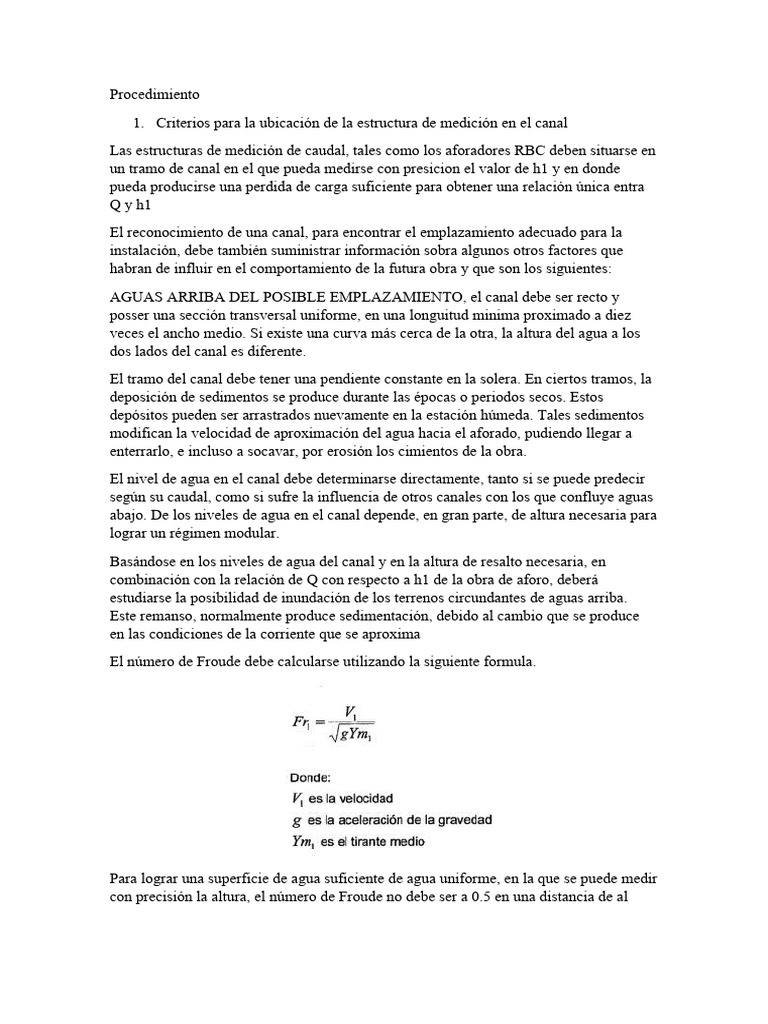

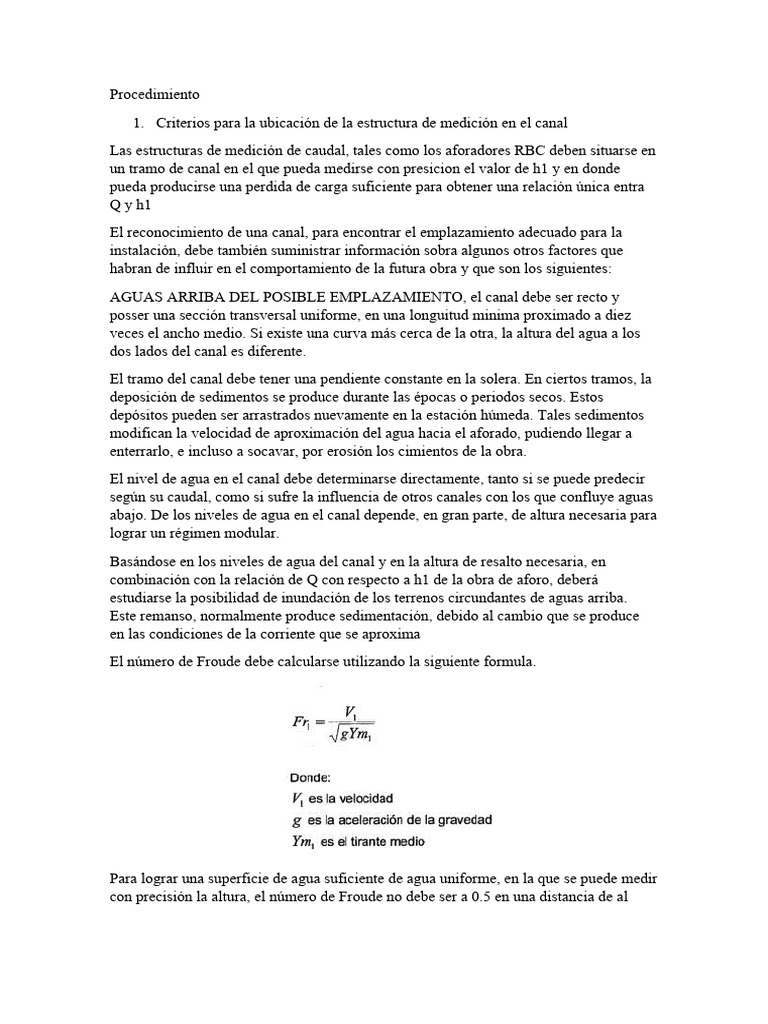

Procedimiento

1. Criterios para la ubicación de la estructura de medición en el canal

Las estructuras de medición de caudal, tales como los aforadores RBC deben situarse en
un tramo de canal en el que pueda medirse con presicion el valor de h1 y en donde
pueda producirse una perdida de carga suficiente para obtener una relación única entra
Q y h1
El reconocimiento de una canal, para encontrar el emplazamiento adecuado para la
instalación, debe también suministrar información sobra algunos otros factores que
habran de influir en el comportamiento de la futura obra y que son los siguientes:
AGUAS ARRIBA DEL POSIBLE EMPLAZAMIENTO, el canal debe ser recto y
posser una sección transversal uniforme, en una longuitud minima proximado a diez
veces el ancho medio. Si existe una curva más cerca de la otra, la altura del agua a los
dos lados del canal es diferente.
El tramo del canal debe tener una pendiente constante en la solera. En ciertos tramos, la
deposición de sedimentos se produce durante las épocas o periodos secos. Estos
depósitos pueden ser arrastrados nuevamente en la estación húmeda. Tales sedimentos
modifican la velocidad de aproximación del agua hacia el aforado, pudiendo llegar a
enterrarlo, e incluso a socavar, por erosión los cimientos de la obra.
El nivel de agua en el canal debe determinarse directamente, tanto si se puede predecir
según su caudal, como si sufre la influencia de otros canales con los que confluye aguas
abajo. De los niveles de agua en el canal depende, en gran parte, de altura necesaria para
lograr un régimen modular.
Basándose en los niveles de agua del canal y en la altura de resalto necesaria, en
combinación con la relación de Q con respecto a h1 de la obra de aforo, deberá
estudiarse la posibilidad de inundación de los terrenos circundantes de aguas arriba.
Este remanso, normalmente produce sedimentación, debido al cambio que se produce
en las condiciones de la corriente que se aproxima
El número de Froude debe calcularse utilizando la siguiente formula.

Para lograr una superficie de agua suficiente de agua uniforme, en la que se puede medir
con precisión la altura, el número de Froude no debe ser a 0.5 en una distancia de al
menos 30 veces h1, agua arriba del aforador. Siempre que sea posible se debe reducir el
número de Froude a 0.20.
Para evitar la sedimentación aguas arribas de la obra debe disponerse de suficiente
altura de carga en el tramo de canal elegido.
2. Medición de las características hidráulicas y geométricas del canal
En el canal a construirse un aforador RBC, es fundamental la medición de las
características hidráulicas y geométricas del canal para dimensionar y establecer
adecuadamente la ubicación del aforador.
2.1. Medición de las características hidráulicas
Deben de medirse en el tramo donde se construirá el aforado son lo que se detallan a
continuación. Las características se miden en un tramo seleccionado del canal de
acuerdo a los criterios establecidos para la ubicación del aforador.
a. Velocidad
En el canal abierto, la medición de la velocidad del agua se puede realizar empleando
los métodos desarrollados (empleando flotadores o molinetes hidráulicos)
b. Área mojada
Es el área hidráulica para determinar esta característica, en los canales de sección
geométrica (canal revestido), la obtención del área es simple, solo se necesita medir las
dimensiones necesaria para calcular el área. Por ejemplo, en una canal rectangular, es
suficiente medir el ancho y el tirante. En sección irregulares (canales de tierra), la
sección del canal se divide en sección geométricas, resultando un área para cada
división; el are total resulta al sumar las áreas de cada división.

c. Tirante de agua (Y)

Es el espesor del agua, en canales de tierra el tirante es variable, mientras en canales
rectangulares, el tirante es único y es igual al tirante medio.
d. Tirante del medio del agua (Ym)
Resulta de dividir el área mojad por el ancho del espejo del agua.
 e. Numero de froude (Fr)
Permite determinar el régimen de flujo (subcritico, critico y supercrítico). Este
parámetro se puede calcular con la siguiente expresión.

Tabla de flujo subcritico, critico y supercrítico ( buscar en internet)

f. Caudal
El caudal resulta de multiplicar el área mojada por la velocidad media.
Q=AxV
3. Medición de características geométricas del canal da pendiente de fondo
Muy similar para las características hidráulicas, se selecciona un tramo que cumpla las
recomendaciones de la ubicación adecuada de una estructura de medición. Los
parámetros que se deben medir son los siguientes:
a. Pendiente de fondo
Se pued obtener utilizando un nivel de ingeniero se se desea resultado precisos, para
resultados menos precisos se puede emplear el eclímetro u otros instrumentos
topográfico. Este parámetro es necesario para determinar la capacidad de arrastre de
sedimentos y hacer el estudio de sensibilidad de sedimentación en el canal de
acercamiento en canales de tierra y en canales revestidos.
 b. Sección del canal
Este parámetro se puede obtener siguiendo los mismos pasos para obtener el área
mojada. Este dato se requiere saber para establecer el ancho de la cresta y para
determinar los volúmenes de movimiento y compactación del suelo.
4. Selección del tamaño más adecuado del aforador
El tamaño del aforador RBC es designado básicamente por el ancho de la cresta,
seguido por las otras dmensiones como: la altura del aforador, longuitud de

Antes del diseño del aforador, debe ser seleccionado la sección transversal del canal, el
rango de caudales a ser medido( caudal máximo y caudal mínimo de diseño), la perdida
de carga admisible a través del canal, el ancho y el tirante normal del canal.
Evaluando económicamente la construcción de la estructura, el aforador mas pequeño
con la capacidad máxima de medición será el mas favorable, por otra parte, un medidor
demasiado grande resulta impreciso, sin embargo hay otras consideraciones que hacen
que en la mayoría de los casos, el medidor que se instala no sea el mas pequeño, por
ejemplo, un medidor pequeño origina apreciable aumento en el tirante del canal aguas
arriba del medidor, que se puede traducir en una completa variación de las condiciones
de escurrimiento en dicho canal pues a ese aumento de tirante y disminución de
velocidad puede corresponder un deposito de azolve, por otra parte puede poner en
peligro la estabilidad de los bordos al reducirse el bordo libre
Un aforador rbc grande produce una velocidad fuerte a la salida de la cresta, esto obliga
instalas un medidor de tamaño menor y con el objetivo de evitar erosinar aguas debajo
de la estructura, se tiene que colocar un revestimiento que eleva el costo de instalación y
es necesario por lo tanto optar por un tamaño adecuado, que no provoque un aumento
apreciable en el tirante aguas arriba, que tenga menor longitud de las paredes laterales o
aleros y con la menor perdida de carga posible.
Usualmente el tamaño del aforador RBC está en función de la geometría el canal y el
rango de caudales a medir.
El buen funcionamiento de la estructura no solo depende de un tamaño de la geometría
del canal y el rango de caudales a medir.
El buen funcionamiento de la estructura no solo depende da un tamaño adecuado sino
también de una correcta instalación y calibración de la regla limnimetrica.
5. Predimensionamiento
a. Datos:
Canal aguas arriba: Se refiere a la parte del canal que se encuentra antes del punto donde
se instala el aforador. La selección de la ubicación adecuada para la instalación del
aforador en el canal aguas arriba es esencial para garantizar mediciones precisas y
representativas del flujo de agua en ese lugar específico. Aquí se describen los
elementos clave relacionados con el canal aguas arriba:
Longitud de Aguas Arriba: Se refiere a la distancia entre el punto de entrada de la
corriente y el aforador RBC. Debe ser lo suficientemente larga para permitir la
estabilización del flujo antes de que alcance el aforador.
Caudal de Ingreso: Es importante conocer el caudal que ingresará al aforador, ya que
esto influirá en la elección del tipo de aforador y su capacidad de manejo de caudal.
Debe medirse o estimarse con precisión.
Coeficiente de Rugosidad del Canal: Se refiere a la resistencia del canal al flujo. Debe
conocerse para calcular la velocidad y otros parámetros del flujo.
Ancho de Base del Canal: Es la distancia entre las paredes del canal en la parte
inferior. Esta dimensión es importante para determinar la sección transversal del canal y
calcular la velocidad.
Talud de Paredes del Canal: Se refiere a la inclinación de las paredes laterales del
canal. Debe ser consistente y suave para evitar turbulencias en el flujo hacia el aforador.
Pendiente de Ingreso: Es la inclinación del canal aguas arriba en dirección al aforador.
Debe ser diseñada para permitir una transición suave y controlada del flujo hacia el
aforador.
Tirante de Canal de Ingreso: Es la profundidad del agua en el canal aguas arriba.
Debe ser medido o estimado con precisión, ya que afecta la velocidad y el caudal.
Velocidad: La velocidad del agua en el canal aguas arriba es un parámetro crítico. Debe
ser calculada utilizando la ecuación de Manning o fórmulas similares, tomando en
cuenta la pendiente, la sección transversal y el coeficiente de rugosidad del canal.
b. Datos del aforador:
El predimensionamiento de un aforador RBC implica una cuidadosa planificación y
diseño para asegurar mediciones precisas del caudal de agua en un canal. Los detalles
específicos dependerán de las características del canal, el tipo de aforador y los
requisitos de medición. Es importante considerar cada uno de estos elementos para una
instalación exitosa y mediciones confiables.
Base de Punto de Medición: Es la ubicación exacta en el canal donde se instalará el
aforador RBC. Debe elegirse cuidadosamente para asegurar mediciones precisas y
representativas del flujo. Factores como la uniformidad del flujo y la accesibilidad
deben considerarse al determinar la base de punto de medición.
Punto de Medición de la Cresta: Se refiere al lugar en el aforador donde se toma la
medida del caudal. Debe estar posicionado de manera que sea representativo del flujo en
el canal. La altura desde la cresta del aforador hasta la base de punto de medición debe
ser medida con precisión.
Talud de Rampa de Ingreso: Se instala en una rampa de ingreso. El ángulo o talud de
esta rampa debe ser diseñado para guiar el flujo de agua hacia el aforador de manera
uniforme y controlada. El diseño del talud debe considerar las características del canal y
el tipo de aforador.
Proporción de hmax: Se refiere a la relación entre la altura máxima (hmax) y la altura
total de la sección transversal del canal. Esta proporción puede afectar el rendimiento
del aforador y debe ajustarse según las especificaciones del aforador y las condiciones
del canal.
Longitud de Rampa de Ingreso: Se refiere a la distancia desde el punto de entrada de
la corriente hasta el punto de medición de la cresta en el aforador. Debe ser lo
suficientemente larga para permitir una transición suave del flujo y evitar turbulencias
que puedan afectar las mediciones.
Tirante del Canal del Aforador: Se refiere a la profundidad del agua en el canal en la
ubicación del aforador. Debe ser medido con precisión y tenerse en cuenta al diseñar y
seleccionar el aforador para garantizar mediciones precisas.
Inicio de Rampa a Punto de Medición Horizontal: Esta distancia se refiere a la
longitud horizontal entre el inicio de la rampa de ingreso y el punto de medición de la
cresta en el aforador. Debe ser medida con precisión y diseñada de acuerdo a las
especificaciones del aforador y las condiciones del canal.
DISEÑO DE AFORADOR RBC
1. CALCULO DE GARGANTA “L”
Se basa en la tasa de flujo de efluente que se espera en el sistema y en la velocidad de
diseño. Se utiliza para calcular la longitud de la garganta "L":

L ≅ 1.5 Oh 1

Donde:
L: es la garganta larga
H1: punto de medición de la cresta
2. CALCULO DE COEFICIENTE DE DESCARGA “Cd”
Es función de la relación h1/L. El coeficiente Cd también se puede obtener de la
ecuación:

Donde:
L: es la garganta larga
H1: punto de medición de la cresta
 3. COEFICIENTE DE VELOCIDAD DE APROXIMACION
Corrige el error de despreciar la carga de velocidad de la sección de aforo. El
coeficiente Cv se obtiene de la siguiente ecuación:

4. RELACION DE SUPERFICIES
Es el área hidráulica en la sección de la garganta y A1 es el 1 d 1 área hidráulica en el
canal de llegada; para una sección rectangular se tiene:
 5. ECUACION DE DESCARGA AFORADORES RBC
La ecuación de descarga para los aforadores RBC, se escribe:

6. Caudal aforado

Dimensionamiento de limnímetro
generalidades
Un limnímetro generalmente consta de una estructura que se instala en el agua y una
escala graduada que permite medir la altura del agua con respecto a un punto de
referencia. Puede ser utilizado para monitorear el nivel del agua en diferentes
condiciones y registrar datos que son importantes para la gestión de recursos hídricos, la
predicción de inundaciones, el control de caudales, y otros fines relacionados con el
agua.

Detalles de un limnimetro
Pueden variar según el tipo de dispositivo y sus características, los componentes y
características comunes de un limnímetro:
a. Escala graduada: El componente principal de un limnímetro es una escala
graduada que muestra la altura del agua con respecto a un punto de referencia.
La escala suele estar marcada en unidades de longitud, como metros o
centímetros. Puede ser una regla, una cinta métrica u otro dispositivo similar.
b. Punto de referencia: Para obtener mediciones precisas, el limnímetro debe tener
un punto de referencia claro y establecido, desde el cual se mide el nivel del
fagua. Este punto de referencia puede ser una marca en el dispositivo o una
referencia en la estructura donde se instala el limnímetro.
c. Estructura de soporte: El limnímetro se instala en una estructura que se coloca
en el agua. Puede ser una plataforma flotante, una torre, una barcaza, o cualquier
otro diseño que permita que el dispositivo se mantenga estable y se mantenga en
su lugar.
d. Mecanismo de registro: Algunos limnímetros están equipados con un
mecanismo de registro que permite registrar automáticamente las mediciones del
nivel del agua a lo largo del tiempo. Esto puede incluir dispositivos electrónicos,
sensores, o simplemente una caja en la que se registran manualmente las
mediciones.
 e. Protección contra daños: Dado que los limnímetros están expuestos al agua y a
las condiciones ambientales, a menudo incluyen medidas de protección para
prevenir daños por corrosión, desgaste y vandalismo. Esto puede incluir
recubrimientos resistentes, carcasas protectoras o sistemas de seguridad.
f. Ubicación estratégica: Es fundamental para obtener mediciones precisas. Se
debe elegir un lugar estratégico que represente el nivel del agua en la zona de
interés. La selección de la ubicación debe considerar factores como la
profundidad del agua, la variabilidad del nivel, la interferencia humana y la
accesibilidad para el mantenimiento.

0.08

0.02 0.06

BORDELABRADO
ENBAJORELIEVE PINTURAESMALTE
COLORBLANCO

0.02

0.02

0.10 0.02

0.02 BORDELABRADO
0.02
ENBAJORELIEVE

0.02

0.02

0.02 0.10

0.02

0.02

PINTURAESMALTE
COLORROJO

REGLa g r a d u a d a
Dimensionamiento para el aforador rbc ESC. 1:2.5
