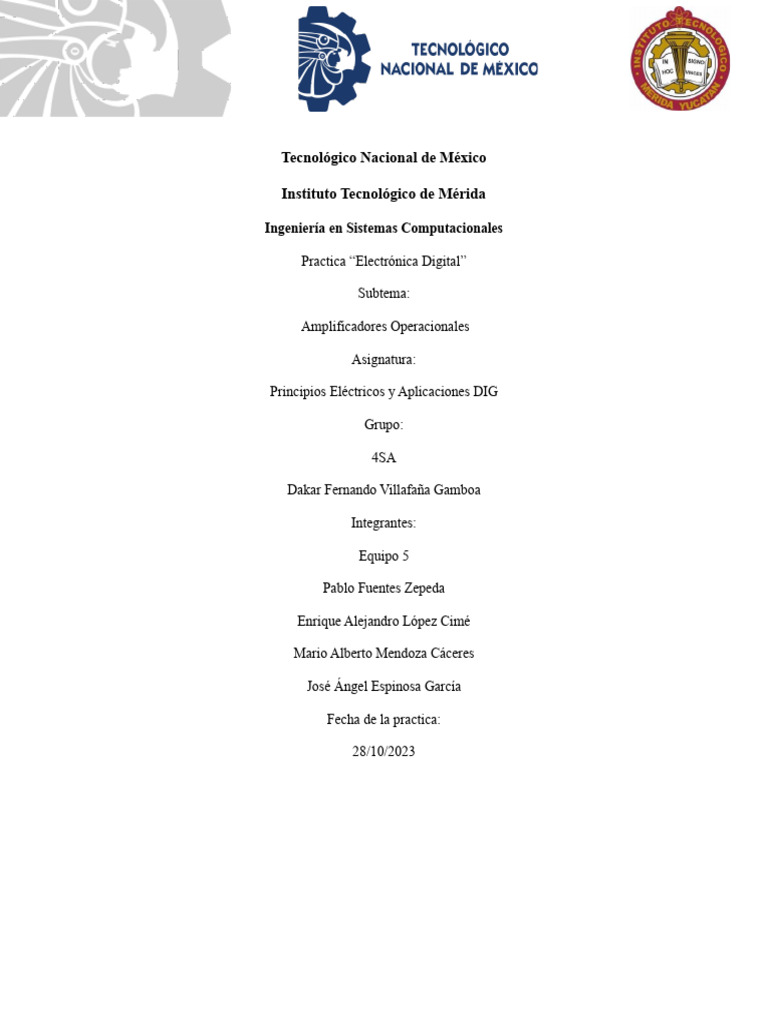

Tecnológico Nacional de México

Instituto Tecnológico de Mérida

Ingeniería en Sistemas Computacionales

Practica “Electrónica Digital”

Subtema:

Amplificadores Operacionales

Asignatura:

Principios Eléctricos y Aplicaciones DIG

Grupo:

4SA

Dakar Fernando Villafaña Gamboa

Integrantes:

Equipo 5

Pablo Fuentes Zepeda

Enrique Alejandro López Cimé

Mario Alberto Mendoza Cáceres

José Ángel Espinosa García

Fecha de la practica:

28/10/2023

1
Índice
1.1 Introducción................................................................................................................................. 3
1.2 Antecedentes ................................................................................................................................ 4
1.3 Objetivo General ......................................................................................................................... 6
1.4 Objetivos Específicos................................................................................................................... 6
2.1 Desarrollo ..................................................................................................................................... 7
2.2 Conclusiones .............................................................................................................................. 10
2.3 Consejos Antes de empezar ...................................................................................................... 11
2.4 Competencias Desarrolladas .................................................................................................... 11
2.5 Referencias Bibliográficas ........................................................................................................ 13

Indice de Figuras
Figura 1.2.1 Compuertas Lógicas .................................................................................................... 4
Figura 1.2.2 Tablas de verdad .......................................................................................................... 5
Figura 2.1.2 Circuito en Tinkercad.................................................................................................. 9
Figura 2.1.3 Circuito Lógico............................................................................................................. 9

Indice de Tablas
Tabla 2.1.1 Tabla de verdad .............................................................................................................. 8

2
1.1 Introducción
En el presente reporte se busca analizar y exponer la teoría y práctica de la electrónica digital.

Por lo tanto, se busca explicar los componentes básicos de un circuito de electrónica digital y como

diseñar un circuito combinacional utilizando teoremas, postulados, expresiones del algebra Booleana

y diversas técnicas de simplificación de funciones, como “Minitérminos” y Mapas de Karnuag. En el

contenido del reporte se presentan los antecedentes para facilitar al lector una mejor comprensión del

tema y los objetivos que se desean lograr con la investigación. En la sección de desarrollo del

contenido, se presentan los resultados obtenidos de los casos presentados de manera estructurada con

imágenes y una tabla. Por último, en la parte final del documento, hay una sección que expresa la

importancia de la experiencia adquirida durante la elaboración del reporte de práctica.

La electrónica analógica es una rama de la ingeniería eléctrica que se enfoca en el estudio de

señales analógicas, las cuales varían continuamente en el tiempo. Esta disciplina es crucial en la

industria de la electrónica, ya que muchos dispositivos electrónicos utilizan señales analógicas para

su funcionamiento, como los amplificadores de audio y video, sensores de temperatura y presión,

entre otros.

Además, la electrónica digital, que se enfoca en señales discretas, se basa en los principios

de la electrónica analógica. Por lo tanto, es importante que se comprenda los conceptos básicos de la

electrónica analógica para poder aplicarlos en proyectos más avanzados de electrónica digital, lo que

busca esta práctica de laboratorio es poder demostrar lo aprendido y realizar correctamente la

aplicación del conocimiento adquirido.

3
1.2 Antecedentes
Los sistemas o lógicas combinacionales son sistemas digitales en los que las salidas

dependen exclusivamente del valor de las entradas en un momento dado, sin tener en cuenta los

estados anteriores de las entradas o de las salidas.

Estas funciones (ya sean AND, OR, NAND, XOR, etc) son booleanas y se pueden

representar en una tabla de verdad. Debido a su falta de memoria y realimentación, estos

sistemas son independientes del tiempo y no tienen en cuenta la historia pasada de las señales

[2].

Recordemos que el término "lógica combinacional" se refiere a la combinación de dos o más

puertas lógicas para formar una función requerida, donde la salida en un momento dado depende

únicamente de la entrada. Un circuito combinacional está compuesto por variables de entrada, puertas

lógicas y variables de salida. Las puertas lógicas aceptan las entradas y generan señales de salida

según su tipo de funcionamiento. El proceso transforma la información binaria dada en la entrada

para obtener los datos de salida requeridos [1].

Figura 1.2.1 Compuertas Lógicas

Recordemos que el término "lógica combinacional" se refiere a la combinación de dos o más

puertas lógicas para formar una función requerida, donde la salida en un momento dado depende

únicamente de la entrada. Un circuito combinacional está compuesto por variables de entrada, puertas

lógicas y variables de salida. Las puertas lógicas aceptan las entradas y generan señales de salida

según su tipo de funcionamiento. El proceso transforma la información binaria dada en la entrada

para obtener los datos de salida requeridos [1].

4
 Figura 1.2.2 Tablas de verdad

La lógica combinacional se utiliza en una variedad de dispositivos

electrónicos, como calculadoras, decodificadores de televisión, sistemas de

seguridad, entre otros. La capacidad de diseñar y construir circuitos combinacionales

es una habilidad importante para los ingenieros electrónicos, ya

que estos circuitos se utilizan en muchos proyectos prácticos. Los circuitos

combinacionales también son la base para circuitos más complejos, como circuitos

secuenciales, que tienen la capacidad de almacenar información y tienen en cuenta el

estado anterior de las entradas y las salidas.

Además, es importante comprender que los circuitos combinacionales también

se pueden simplificar utilizando técnicas como la simplificación de mapas de Karnaugh

y el álgebra de Boole. La simplificación de circuitos es un paso importante en el diseño

de circuitos digitales eficientes y confiables. Las técnicas de simplific ación permiten

reducir el número de componentes utilizados en un circuito, lo que a su vez reduce su

costo y su consumo de energía.

5
1.3 Objetivo General
El objetivo general del proyecto es diseñar, construir y poner en funcionamiento un circuito

lógico utilizando circuitos combinacionales digitales que involucren 4 variables, con el propósito de

realizar operaciones lógicas aritméticas, como sumas y restas binarias, y generar salidas en respuesta

a diferentes entradas binarias. El sistema debe ser capaz de procesar las entradas en tiempo real y

proporcionar resultados precisos y confiables en todo momento. El diseño del circuito debe considerar

la minimización de la cantidad de componentes electrónicos utilizados y la optimización del consumo

de energía, para garantizar la eficiencia energética del sistema. Además, se busca evaluar el

rendimiento del circuito en términos de velocidad de respuesta, exactitud y estabilidad a lo largo del

tiempo, y realizar ajustes y mejoras en su diseño para garantizar un desempeño óptimo y una larga

vida útil del sistema. El circuito se construirá utilizando componentes electrónicos estándar

disponibles en el mercado y se probará en un entorno de laboratorio utilizando herramientas y equipos

especializados para medir su rendimiento y evaluar su capacidad para satisfacer los requisitos

especificados.

1.4 Objetivos Específicos

- Seleccionar las compuertas lógicas necesarias para el diseño del circuito combinacional de

4 variables.

- Crear un diseño del circuito utilizando el software Tinkercard.

- Verificar el correcto funcionamiento del circuito mediante la simulación en el software.

- Realizar pruebas con diferentes entradas y observar las salidas obtenidas para comprobar la

funcionalidad del circuito.

- Documentar el proceso de diseño e implementación del circuito en un informe técnico.

6
2.1 Desarrollo
Lista de Materiales:
1. Protoboard

2. Internet o libro de apoyo para obtener el circuito.

3. Componentes electrónicos varios:

- Compuerta lógica AND 7408

- Compuerta lógica OR 7432

- Compuerta lógica NOT 7404

- 4 resistencias de 1MΩ

- 2 resistencias de 1KΩ

- 2 diodos (LED)

- Dip switch 4 entradas

- Fuente de alimentación de 5V (cargador de celular)

4. Multímetro para medir diversos valores.

5. Cables telefónicos

6. Tinkercad.

Planteamiento del problema:

El problema planteado es un circuito lógico que se activa por cierta lógica, Supongamos que

tenemos un sistema de seguridad para para un hogar que tiene cuatro sensores distribuidos

estratégicamente, tanto fuera como dentro de casa para así tener una mayor cobertura y protección

contra invitados no deseados, hay que destacar que entre los sensores distribuidos dos se encargan de

detectar movimiento tanto internamente y externamente (W y Y) y los otros dos detectan sonido de

la misma forma interna y externamente (X y Z). Si los sensores de movimiento y los sensores de

sonido detectan una actividad sospechosa, la alarma debe sonar. Únicamente si se obtiene una señal

positiva de ambos, para evitar una falsa alarma ocasionada por un evento no fatídico. Esto con la

finalidad de evitar visitas inesperadas.

7
 Se debe realizar una investigación previa sobre el tema de electrónica digital para establecer

los procedimientos adecuados para implementar el circuito utilizando compuertas lógicas. También

se deben conocer las tablas de verdad y las ecuaciones necesarias para el diseño, y saber identificar

las compuertas lógicas adecuadas para el circuito. Finalmente, se debe comprobar que los valores

obtenidos en la tabla de verdad correspondan al diseño realizado en el software de simulación de

circuitos eléctricos llamado "Tinkercad" para posteriormente ensamblarlo en físico.

F= (X+Y) * (W+Z)

Tabla 2.1.1 Tabla de verdad

8
Figura 2.1.2 Circuito en Tinkercad

Figura 2.1.3 Circuito Lógico

9
2.2 Conclusiones

Pablo Fuentes Zepeda

Los circuitos combinacionales son una forma de hacer que las computadoras

realicen tareas específicas. Con los métodos de simplificación adecuados, se pueden diseñar y

construir circuitos lógicos utilizando compuertas lógicas, que son dispositivos electrónicos que

pueden realizar operaciones lógicas como AND, OR y NOT. Con el conocimiento de las tablas de

verdad de estas compuertas, se pueden construir circuitos que realicen operaciones lógicas más

complejas. Los diagramas de Karnaugh son una herramienta útil para simplificar los circuitos, lo que

significa que se pueden utilizar menos componentes electrónicos para lograr el mismo resultado. Me

gusto esta práctica ya que podemos poner en práctica lo aprendido desde una perspectiva diferente.

José Angel Espinosa García

Me resulto interesante el pasar los circuitos lógicos a “lógica pura” es decir no simplemente

decir 4 variables que se niegan, multiplican, etc, sino que se plantea un problema lógico real, en este

se necesita activar ciertos sensores de forma simultánea para activar una alarma, únicamente si ambos

sensores dan señal se activaría el led verde, en caso contrario no. Es importante entender cómo

funciona este tipo de sistema y cómo se pueden combinar las entradas para obtener la salida deseada,

con todo esto reforcé lo aprendido en clase desde un punto de vista diferente y en lo

personal me gusto.

Mario Alberto Mendoza Cáceres

Yo puedo decir que la lógica combinacional es un tipo de sistema digital que funciona con

puertas lógicas que combinan las entradas para producir una salida. Este tipo de sistema no tiene

memoria ni realimentación, lo que significa que la salida solo depende de las entradas actuales. Hay

varios métodos para simplificar 10 las expresiones booleanas que describen el comportamiento de los

circuitos combinacionales, lo que permite diseñar circuitos más eficientes. En este caso fue para

10
activar por medio de cierta combinación un garaje, me pareció bastante importante porque aclaramos

muchas dudas por medio de la investigación y la realización del circuito físico.

Enrique Alejandro Lopez Cimé

En este proyecto se quiere diseñar y construir un circuito lógico combinacional que funcione

con cuatro variables y usar las compuertas adecuadas para implementar el circuito. Para lograr esto,

es necesario hacer una investigación sobre electrónica analógica y comprender las tablas de verdad y

las ecuaciones que describen el comportamiento de las compuertas lógicas. Además, se debe aprender

a identificar las diferentes compuertas lógicas y verificar que los valores obtenidos

en la tabla de verdad coincidan con los resultados obtenidos al implementar el circuito en un programa

especializado. Siento que esta práctica refuerza lo aprendido y es realmente curioso como pasamos

todo a la vida cotidiana.

2.3 Consejos Antes de empezar

- Asegurarse de tener todos los materiales necesarios para evitar problemas

durante la práctica.

- Tener siempre una calculadora a mano. - Revisar las diferentes técnicas

para simplificar funciones.

- Mantener un cuaderno de apuntes para poder realizar la tabla de verdad.

- Pedir ayuda a tu profesor si no se comprende completamente el tema.

2.4 Competencias Desarrolladas

• Aprendizaje y aplicación de conocimientos técnicos específicos.

• Trabajo colaborativo y cooperativo en un equipo para lograr un objetivo

común.

• Análisis y síntesis de información compleja para identificar y resolver

problemas.

• Habilidad para diseñar y construir circuitos electrónicos.

11
 • Resolución de problemas prácticos relacionados con circuitos y electrónica.

• Comunicación efectiva de ideas y soluciones técnicas con otros miembros

del equipo.

• Habilidad para seguir instrucciones precisas y trabajar de manera organizada

y eficiente.

12
2.5 Referencias Bibliográficas
[1] Lógica Combinatoria, recuperado el día 24 de abril de 2023 de:
https://techlib.net/techedu/logica-
combinatoria/#:~:text=La%20l%C3%B3gica%20combinacional%20se%20
utiliza%20en%
20los%20circuitos,de%20entrada%2C%20y%20no%20de%20su%20histo
ria%20pasada
[2] Alberto B, Pablo S., Rebeca H. Introducción a la automatización
industrial recuperado el día 24 de abril de 2023 de:
https://bookdown.org/alberto_brunete/intro_automatica/combinacionales.htm
l

[3] Dakar V. Materia Principios Eléctricos y Aplicaciones Digitales -

PRINCIPIOS ELÉCTRICOS Y APLICACIONES DIG recuperado el

día 30 de octubre de 2023 Tecnm, itmerida.

[4] inkercad recuperado el día30 de octubre de 2023 de

https://www.tinkercad.com/dashboard

13
