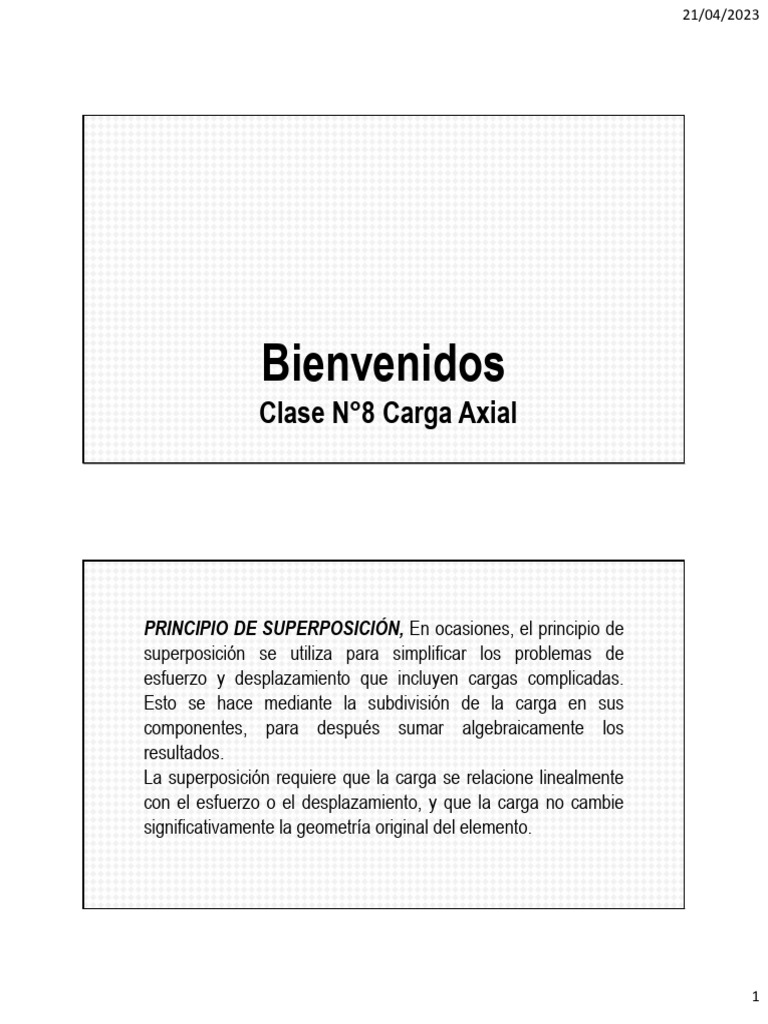

Clase N°8 Carga Axial

PRINCIPIO DE SUPERPOSICIÓN, En ocasiones, el principio de

superposición se utiliza para simplificar los problemas de
esfuerzo y desplazamiento que incluyen cargas complicadas.
Esto se hace mediante la subdivisión de la carga en sus
componentes, para después sumar algebraicamente los
resultados.
La superposición requiere que la carga se relacione linealmente
con el esfuerzo o el desplazamiento, y que la carga no cambie
significativamente la geometría original del elemento.

1
 21/04/2023

ELEMENTOS CARGADOS AXIALMENTE Y ESTÁTICAMENTE

INDETERMINADOS
Hay muchos problemas, en donde no es posible determinar las fuerzas internas
usando sólo la estática. De hecho, en la mayoría de estos problemas las
reacciones mismas, que son fuerzas externas, no pueden hallarse simplemente
dibujando un diagrama de cuerpo libre del elemento y escribiendo las
correspondientes ecuaciones de equilibrio. Las ecuaciones de equilibrio deben
complementarse con relaciones que involucran las deformaciones obtenidas
considerando la geometría del problema.
Debido a que la estática no es suficiente para determinar las reacciones o
las fuerzas internas, los problemas de este tipo se conocen como
estáticamente indeterminados.

Ejercicio N°26)
La varilla de acero que se muestra en la figura actual tiene un diámetro de
10 mm. Está empotrada a la pared en A y, antes de recibir la carga, hay un
espacio de 0.2 mm entre la pared en 𝐵´ y la varilla. Determine las
reacciones en la varilla si se somete a una fuerza axial de 𝑃 = 20 kN.
Desprecie el tamaño del collarín en C. Considere 𝐸 = 200 GPa.

2
 21/04/2023

Como se muestra en el diagrama de cuerpo libre se supondrá que la fuerza

𝑃 es lo suficientemente grande para ocasionar que el extremo 𝐵 de la
varilla toque la pared en 𝐵´. Cuando esto ocurre, el problema se vuelve
estáticamente indeterminado porque hay dos incógnitas y sólo una
ecuación de equilibrio.

La fuerza 𝑃 ocasiona que el punto 𝐵 se mueva hasta 𝐵´ , sin

desplazamiento adicional. Por lo tanto, la condición de compatibilidad
(Condición para el desplazamiento) para la varilla es:

Este desplazamiento puede expresarse en términos de las reacciones

desconocidas empleando la relación carga- desplazamiento aplicada a los
segmentos AC y CB. Al usar unidades de newtons y metros, se tiene:

3
 21/04/2023

Si se resuelven las ecuaciones 1 y 2, se obtiene:

Como la respuesta para 𝐹 es positiva, el extremo B de hecho hace contacto

con la pared en 𝐵´, como se supuso en un inicio.

Ejercicio N°27)
Las tres barras de acero A992 que
se muestran en la figura, están
conectadas mediante pasadores a
un elemento rígido. Si la carga
aplicada sobre el elemento es de
15 kN, determine la fuerza
desarrollada en cada barra. Las
barras AB y EF tienen cada una un
área en su sección transversal de
50 mm2, mientras que dicha área
en la barra CD es de 30 mm2.

4
 21/04/2023

El diagrama de cuerpo libre del elemento

rígido se muestra en la siguiente figura.
Este problema es estáticamente
indeterminado ya que hay tres incógnitas
y sólo dos ecuaciones de equilibrio
disponibles.

La carga aplicada hará

que la línea horizontal
𝐴𝐶𝐸 que se muestra en
la figura, se convierta en
la línea inclinada 𝐴’𝐶’𝐸’.

Los desplazamientos negros 𝛿 , 𝛿 y 𝛿 pueden relacionarse mediante

triángulos semejantes. Así, la ecuación de compatibilidad que relaciona estos
desplazamientos es:

5
 21/04/2023

Mediante el uso de la relación carga-desplazamiento, se tiene:

Al resolver las ecuaciones 1 a 3 de manera simultánea se obtiene:

Ejercicio N°28)
Dos varillas cilíndricas, una de
acero y la otra de latón se unen
en C y están restringidas por
soportes rígidos en A y en E.
Para la carga mostrada y
sabiendo que 𝐸 = 200 GPa y
𝐸 = 105 GPa, determine a)
las reacciones en A y en E, b) el
desplazamiento del punto C.

𝑹𝑨 = 𝟔𝟐. 𝟖𝒌𝑵 𝑹𝑬 = 𝟑𝟕. 𝟐𝒌𝑵 𝜹𝒄 = 𝟎, 𝟎𝟒𝟔𝟑𝟐𝒎𝒎

6
 21/04/2023

ESFUERZO TÉRMICO, Un
cambio en la temperatura
puede hacer que un cuerpo
cambie sus dimensiones. Por
lo general, si la temperatura
aumenta, el cuerpo se
expande, mientras que si la
temperatura disminuye, éste
se contraerá.

Comúnmente esta expansión o contracción se relaciona linealmente con

el aumento o disminución que se produce en la temperatura. Si éste es el
caso, y el material es homogéneo e isotrópico, se ha comprobado
experimentalmente que el desplazamiento de un elemento con una
longitud 𝐿 puede calcularse mediante la fórmula:

El cambio en la longitud de un elemento estáticamente determinado puede calcularse

fácilmente mediante la ecuación anterior, ya que el elemento es libre de expandirse o
contraerse cuando se somete a un cambio de temperatura. Sin embargo, en un elemento
estáticamente indeterminado, estos desplazamientos térmicos se verán limitados por los
soportes, lo que produce esfuerzos térmicos que se deben considerar durante el diseño.

7
 21/04/2023

Ejercicio N°29)
La viga rígida mostrada en la
figura actual se fija a la parte
superior de los tres postes hechos
de acero A992 y aluminio 2014-T6.
Cada poste tiene una longitud de
250 mm cuando no se aplica
carga a la viga y la temperatura
es 𝑇 = 20°C.
Determine la fuerza que soporta cada poste si la barra se somete a una
carga uniformemente distribuida de 150 kN/m y la temperatura se eleva a
𝑇 = 80°C.

En la figura actual se muestra el diagrama de

cuerpo libre de la viga. El equilibrio del
momento alrededor del centro de la viga
requiere que las fuerzas en los postes de
acero sean iguales. Al sumar las fuerzas en el
diagrama de cuerpo libre, se tiene:

Debido a la carga, a la geometría y a la simetría del material, la parte superior de

cada poste se desplaza en la misma extensión.

8
 21/04/2023

2
La posición final de la parte
superior de cada poste es
igual a su desplazamiento
causado por el aumento de la
temperatura, más su
desplazamiento causado por
la fuerza axial interna de
compresión. Así, para los
postes de acero y el de
aluminio se tiene que:

A partir de las ecuaciones anteriores y de las propiedades del material, se

obtiene:

Al resolver las ecuaciones 1 y 3 de manera simultánea resulta:

9
 21/04/2023

Ejercicio N°30)
Los dos segmentos de varilla cilíndrica están fijos a los muros rígidos, de
manera que hay un espacio de 0.01 in entre ellos cuando 𝑇 = 60°F. ¿Cuál
es la mayor temperatura 𝑇 que se requiere para cerrar el espacio de
manera exacta? Cada varilla tiene un diámetro de 1.25 in. Considere que:

𝑻𝟐 = 𝟏𝟏𝟐. 𝟒°𝑭

Ejercicio N°31)
Tres barras de distintos materiales están unidas entre sí y colocadas entre
dos paredes cuando la temperatura es 𝑇 =12°C . Determine la fuerza
ejercida sobre los soportes (rígidos) cuando la temperatura es 𝑇 =18°C.

Las propiedades de los

materiales y el área de la
sección transversal de cada
barra se indican en la figura.

10
 21/04/2023

Ejercicio N°32)
El dispositivo se utiliza para
medir un cambio de
temperatura. Las barras AB y
CD están hechas de acero A-36
y de una aleación de aluminio
2014-T6 respectivamente.
Cuando la temperatura es de
75°F, ACE está en posición
horizontal.
Determine el desplazamiento vertical de la aguja
en E cuando la temperatura se eleva a 150°F.
