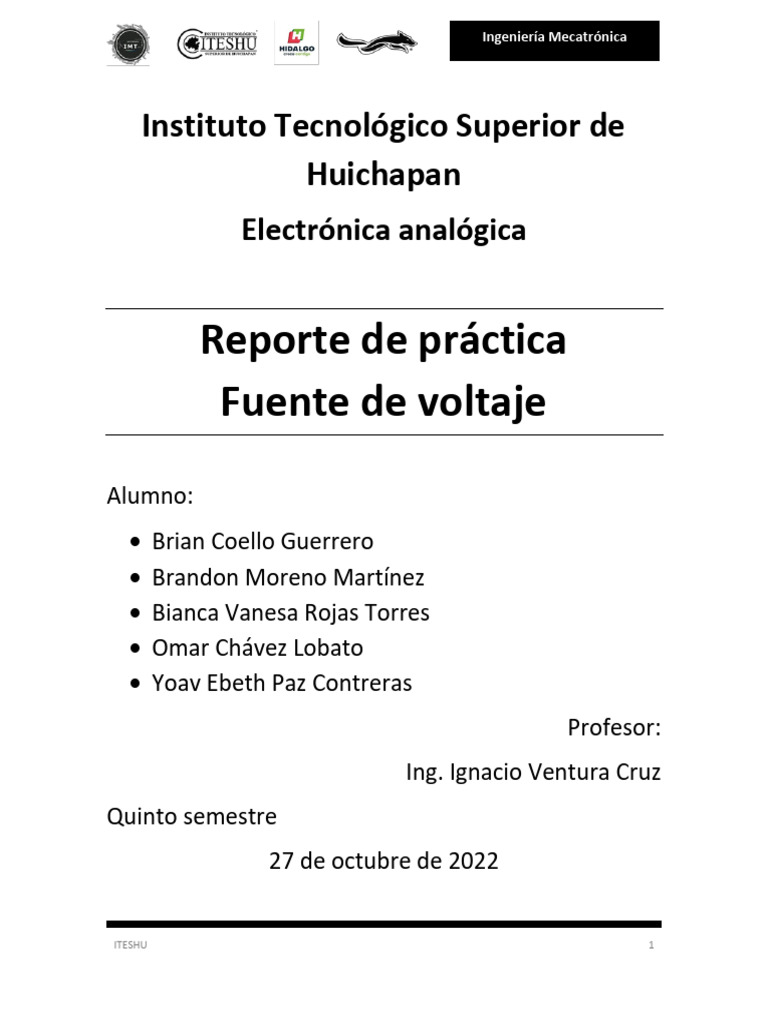

Ingeniería Mecatrónica

Instituto Tecnológico Superior de

Huichapan
Electrónica analógica

Reporte de práctica
Fuente de voltaje
Alumno:
• Brian Coello Guerrero
• Brandon Moreno Martínez
• Bianca Vanesa Rojas Torres
• Omar Chávez Lobato
• Yoav Ebeth Paz Contreras
Profesor:
Ing. Ignacio Ventura Cruz
Quinto semestre
27 de octubre de 2022

ITESHU 1
 Ingeniería Mecatrónica

Introducción
La fuente de alimentación es el dispositivo que se encargada de suministrar energía eléctrica a los
distintos aparatos electrónicos que empleamos en nuestra vida cotidiana como televisores y
computadoras. La electricidad que llega a nosotros en los hogares o escuelas es del tipo conocido
como corriente alterna y nos es suministrada habitualmente con una tensión (voltaje) que suele ser
de alrededor de 115 o 230 voltios. Con este tipo de corriente solemos alimentar nuestros aparatos
electrónicos, pero no todos los aparatos funcionan a este mismo voltaje un ejemplo de esto son
algunos componentes electrónicos empleados en prácticas, en donde es necesario trabajar con
“corriente continua” y voltajes mucho más bajos. Por tanto, este dispositivo es el que se encarga de
“reducir” el voltaje mediante un transformador y posteriormente convertir la corriente alterna en
continua con un puente de diodos para finalmente filtrarla mediante condensadores electrolíticos.

Para dejar claro que es lo que hace una fuente explicaremos 4 funciones que realiza:

• Transformación donde se consigue reducir la tensión de entrada a la fuente (220 v o 125 v), que
son las que suministra la red eléctrica. Allí participa un transformador en bobina. La salida de
este proceso generará de 5 a 12 voltios
• Rectificación que tiene el objetivo de asegurar que no se produzcan oscilaciones de voltaje en
el tiempo. Se intenta con esta fase pasar de corriente alterna a corriente continua a través de
un componente que se llama puente rectificador. Esto permite que el voltaje no baje de 0
voltios, y siempre se mantenga por encima de esta cifra.
• Filtrado, en esta fase se aplana al máximo la señal, eso se consigue con uno o varios
condensadores, que retienen la corriente y la dejan pasar lentamente, con lo que se logra el
efecto deseado.
• Estabilización que es cuando se dispone ya de la señal continua y casi del todo plana, solo resta
estabilizarla por completo.
Adentrándonos más en las fuentes tenemos tres tipos de fuentes

• Las fuentes de poder que alimentan a las PC se encuentran en el interior del gabinete y por lo
general son de tipo AT o ATX. Las fuentes de alimentación AT se usaron aproximadamente hasta
que apareció el Pentium MMX, momento en que se comenzaron a usar las ATX.
• Las fuentes AT tienen conectores a placa base (esto las diferencia de las ATX) y, además, la
fuente se activa a través de un interruptor en el que hay un voltaje de 220 v, lo que supone un
riesgo al manipular el PC. Tecnológicamente son bastante rudimentarias y ya casi no se usan.
Asimismo, se daba el problema de que al tener dos conectores que había que conectar a placa
base, eran frecuentes las confusiones y los cortocircuitos.
• En las fuentes ATX el circuito de la fuente es más moderno y siempre está activo, o sea, la fuente
siempre está alimentada con una tensión pequeña para mantenerla en espera. Una ventaja
adicional de las fuentes de poder ATX es que no disponen de un interruptor de
encendido/apagado, sino que trabajan con un pulsador conectado a la placa base, esto facilita
las conexiones/desconexiones. Según su potencia y el tipo de caja, se clasifican en fuentes sobre
mesa AT (150-200 W), semitorre (200-300), torre (230-250 W), Slim (75-100 W), sobre mesa ATX
(200-250 W).

ITESHU 2
 Ingeniería Mecatrónica

Fuente de voltaje simétrica variable de CA-CD

Materiales
• Diodos de Si - 1N4001 o equivalente.
• Diodos de Ge – NTE109 o equivalente.
• Transformador con derivación central y salida de 24V a 1 A.
• Capacitor electrolítico 1 uF a 25V.
• Capacitor electrolítico 1000 uF a 16V.
• Capacitor electrolítico 10 uF a 25V.
• Puente de diodos
• Resistencias de 240Ω
• Potenciómetro de 5.5KΩ
• Regulador variable LM317
• Regulador variable LM337
• Interruptor

Esquema del circuito

ITESHU 3
 Ingeniería Mecatrónica

Desarrollo en protoboard

ITESHU 4
 Ingeniería Mecatrónica

Uso de CircuitMaker

ITESHU 5
 Ingeniería Mecatrónica

ITESHU 6
 Ingeniería Mecatrónica

Fuente de voltaje

ITESHU 7
 Ingeniería Mecatrónica

Conclusión
Para finalizar se sabe que las fuentes de alimentación con tensión simetría, son aquellas que
convierten la corriente alterna que encontramos en el hogar, en corriente continua, además regula,
cambia o reduce el voltaje según la necesidad del circuito que vamos a alimentar, pero en este caso
obteniendo dos tensiones en su salida, una positiva y otra negativa de iguales valores.

Para el desarrollo de esta práctica fue necesario el uso de diferentes herramientas y conocimientos
adquiridos durante el desarrollo educativo. Uno de estos conocimientos fue el uso del software
CircuitMaker, el cual se dio a conocer por medio de la materia de electrónica digital. Esto nos habla
de la importancia de la fusión y cooperación entre materias las cuales ayudan a unir conocimientos
de diferentes ramos para un mejor desarrollo del proyecto.

Fuente de información
• "Fuente de alimentación". Autor: Equipo editorial, Etecé. De: Argentina.
Para: Concepto.de. Disponible en: https://concepto.de/fuente-de-
alimentacion/. Última edición: 2 de febrero de 2022. Consultado: 27 de
octubre de 2022
Fuente: https://concepto.de/fuente-de-alimentacion/#ixzz7ix5IcKC9
• Pérez, N. A. y Ávila, J. (2021). Fuentes de poder. En Implementación de circuitos
lógicos. Portal Académico del CCH, UNAM.
https://portalacademico.cch.unam.mx/cibernetica1/implementacion-de-
circuitos-logicos/fuentes-de-poder
• (2020, July 16). ¿Que es una fuente de poder?. Acmax. https://acmax.mx/que-es-una-
fuente-de-poder
• Fuente de Alimentación - Concepto, tipos y funciones. (s/f). Concepto. Recuperado el 29 de
octubre de 2022, de https://concepto.de/fuente-de-alimentacion/

ITESHU 8
