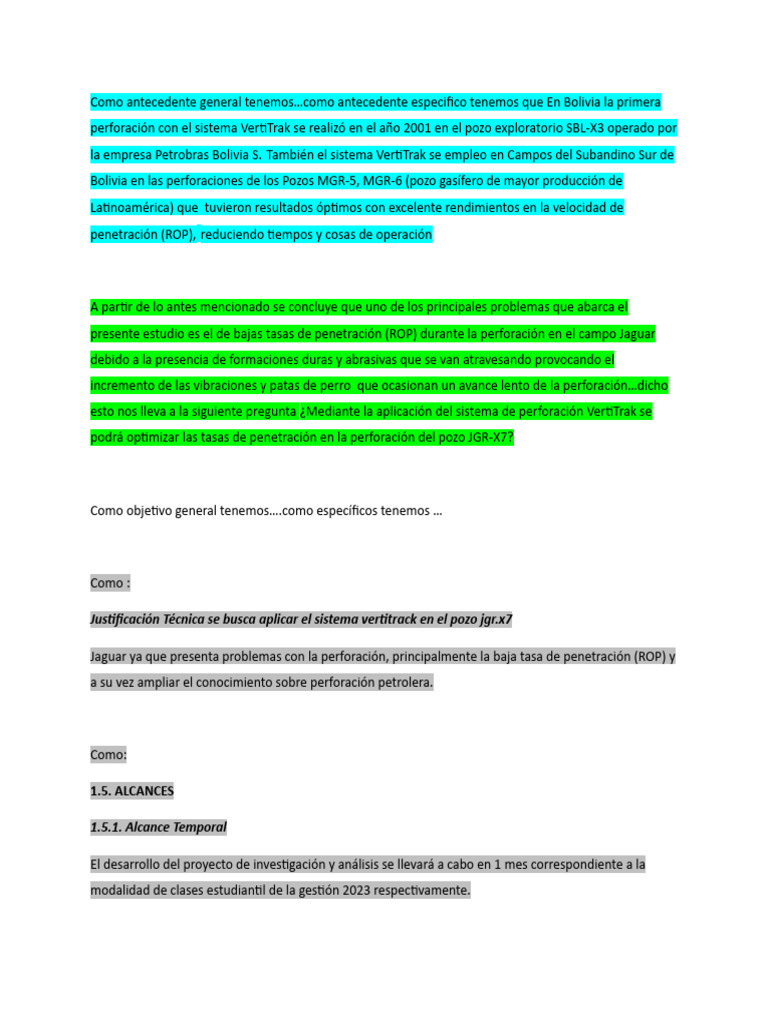

Como antecedente general tenemos…como antecedente especifico tenemos que En Bolivia la primera

perforación con el sistema VertiTrak se realizó en el año 2001 en el pozo exploratorio SBL-X3 operado por
la empresa Petrobras Bolivia S. También el sistema VertiTrak se empleo en Campos del Subandino Sur de
Bolivia en las perforaciones de los Pozos MGR-5, MGR-6 (pozo gasífero de mayor producción de
Latinoamérica) que tuvieron resultados óptimos con excelente rendimientos en la velocidad de
penetración (ROP), reduciendo tiempos y cosas de operación

A partir de lo antes mencionado se concluye que uno de los principales problemas que abarca el
presente estudio es el de bajas tasas de penetración (ROP) durante la perforación en el campo Jaguar
debido a la presencia de formaciones duras y abrasivas que se van atravesando provocando el
incremento de las vibraciones y patas de perro que ocasionan un avance lento de la perforación…dicho
esto nos lleva a la siguiente pregunta ¿Mediante la aplicación del sistema de perforación VertiTrak se
podrá optimizar las tasas de penetración en la perforación del pozo JGR-X7?

Como objetivo general tenemos….como específicos tenemos …

Como :

Justificación Técnica se busca aplicar el sistema vertitrack en el pozo jgr.x7

Jaguar ya que presenta problemas con la perforación, principalmente la baja tasa de penetración (ROP) y
a su vez ampliar el conocimiento sobre perforación petrolera.

Como:

1.5. ALCANCES

1.5.1. Alcance Temporal

El desarrollo del proyecto de investigación y análisis se llevará a cabo en 1 mes correspondiente a la

modalidad de clases estudiantil de la gestión 2023 respectivamente.
1.5.2. Alcance Geográfico tenemos el territorio en el que se encuentra el pozo jgr.x7

Que esta ubicado en el territorio de la comunidad campesina de San Diego Sud, en el municipio Entre
Ríos, provincia O’Connor del departamento de Tarija.

como Alcance Temático

Una base de las materias de Geología Estructural, Ingeniería de Perforación de Pozos, Técnicas de
Perforación de Pozos y Cementación de Pozos.

Y como METODOLOGIA

Tenemos a la Descriptiva por lo cual se acudirá a material bibliográfico, lectura de investigación de

revistas publicadas, proyectos de investigación y publicaciones de empresas petroleras.

Marco teórico

Perforar es el proceso de construir un hoyo en el subsuelo para explorar y/o para la explotación de
recursos naturales tales como agua, gas o petróleo. Hay distintos tipos de pozos como ser:

El pozo vertical es un método tradicional de extracción de petróleo

El pozo horizontal Son pozos perforados horizontalmente o paralelos a los planos de estratificación de un
yacimiento con la finalidad de tener mayor área de producción.

Y los direccionales en los cuales su trayectoria ha sido desviada para alcanzar un objetivo determinado,
estos empezaron a tener aplicación técnica en la década de los años 30

Algunos factores a tomar en cuenta a la hora del desarrollo de la perforación de pozos es la geología ya
que se encarga del estudio de la tierra a niveles de subsuelo,esta nos brindara información acerca del
tipo de rocas y algunas características como la porosidad y permeabilidad.

En los tipos de rocas están…las rocas ígneas= Que son formadas por el enfiramiento y solidificación de la
masa ígnea en fusión en las entrañas de la Tierra. Son del tipo intrusivas y extrusivas, en el tipo intrusivo
esta el granito y en el extrusivo están las piedras pomez.
Las rocas metamórficas que se forman debido a la acción de altas temperaturas y presiones sobre rocas
pre-existentes, debido a lo cual se producen cambios de mineralogía y de aspecto de la roca
(textura).por ejemplo, la caliza puede transformarse en mármol y la lutita en pizarra.

Las rocas sedimentarias que derivan de las rocas ígneas y de las metamórficas por medio de la acción
desintegradora de varios agentes como el viento, el agua, los cambios de temperatura entre otros.

En general, las rocas sedimentarias son las de mayor importancia desde el punto de vista petrolero. Ellas
constituyen las grandes cuencas donde se han descubierto los yacimientos y campos petrolíferos del
mundo.

También tenemos la estratigrafía que es la rama de la geología que trata del estudio e interpretación de
las rocas estratificadas y sirve para reconocer y reconstruir secuencialmente eventos geológicos.

Geopresiones

Son presiones existentes en el subsuelo entre ellas: La presión hidrostática, presión de formación y
presión de fractura. Estas geopresiones tienen un alto impacto en la planeación del programa de
perforación, es por ello que la correcta predicción es fundamental para mantener el control de los pozos
durante la perforación.

Tenemos a la presión hidrostatica que es necesaria para impedir la entrada de los fluidos en el fondo del
pozo, ahí tenemos su formula donde etsa la presión hidrostatica, densidad del fluido y profundidad
verdadera.

La presión de formación que permite estimar y localizar las zonas con presiones anormales ,vemos la
formula donde …..

Y la presión de fractura que es la presión máxima que puede soportar una formación antes de que se
exceda su resistencia a la tensión y la formación se fracture…..su formula tiene la gradiente de fractura
…..
Tenemos la densidad de trabajo y densidad máxima de fractura que permite realizar una tabla de
densidades y a partir de ello se genera la ventana operativa. Se toma en cuenta los márgenes de control
en el que se debe sumar 0,4586 (lpg) a la densidad de formación y se debe restar 0,2503 (lpg) a la
densidad de fractura.

Su fórmula viene dada por…

Tuberías de revestimiento.

Es utilizada para recubrir las paredes del pozo, con el propósito principal de proteger las paredes de este
y está constituida por secciones de diferentes diámetros, espesores y materiales, dependiendo de las
condiciones de profundidad, presión y temperatura que tenga el pozo.

Alguna de sus funciones son…..

En los tipos de tuberia tenemos ….

Las características principales que se debe observar en las tuberías de revestimiento son …..

La tuberia de revestimiento es manufacturada bajo las recomendaciones de API y viene en tres rangos
de longitud.
La conexión y tipo de rosca que son caja y pin….

El grado El grado de acero establece las propiedades mecánicas y la resistencia a la corrosión del
producto, como podemos ver en la tabla hay diferentes grupos de tubería, grados, tipos de material,
proceso de fabricación y tratamiento térmico requerido:

Y en la tabla de color celeste podemos ver las especificaciones de los esfuerzos de cendencia .. la
cedencia es aquella propiedad o condición del material para soportar la deformación elástica, o bien, la
resistencia que opone el material a la deformación ante la exposición de una carga . Se dice que un
material alcanza la cedencia cuando experimenta una carga que le provoca una deformación
permanentemente.

También vemos los códigos de colores para acoplam iento en donde según el color podemos saber el
grado de acero que tiene.

DISENO DE TUBERIAS DE REVESTIMIENTO

Para poder diseñar una tubería se debe conocer los esfuerzos a los cuales estará sometida y que sea
capaz de resistir ya que cuando se ingresa se somete a tres esfuerzos: Colapso, estallido y tensión.

El colapso que es una Fuerza mecánica capaz de deformar un tubo por el efecto resultante de las
presiones externas, como vemos en la imagen se ejerce desde afuera.

El estallido que es una condición mecánica que se genera por la acción de cargas de presión actuando
por el interior de esta.
Algunos cálculos para el diseño de tuberías esta …..el calculo al reventamiento en donde vemos la
formula …se lo realiza por que las tuberías estarán sometidas a una presión interna. Calculo al colapso ya
que pueden derivar a la perdida de un pozo.

FLUIDOS DE PERFORACION

El fluido de perforación o lodo es un líquido o gas que circula a través de la sarta de perforación hasta la
barrena y regresa a la superficie por el espacio anular. Hasta la fecha un pozo de gas o aceite no se puede
perforar sin este concepto

Este fluido de perforación puede ser una mezcla de aire o gas, petróleo o combinaciones de agua o
aceite.

Entre alguna de sus funciones esta:

 Retirar los recortes.

 Enfriar y lubricar la barrena.

 Controlar la corrosión.

Minimizar el impacto ambiental

ADITIVOS USADOS

 Materiales densificantes
Son materiales no tóxicos ni peligrosos al manejar que se utilizan para incrementar la densidad del fluido
y también controlar los derrumbes que ocurren en las áreas. Algunos materiales densificantes son
galena, baritina, dolomita y calcita.

 Materiales viscosificantes

Son agregados a los fluidos para mejorar sus habilidades, poder remover los sólidos perforados y
suspender el material densificante durante la perforación del pozo

 Materiales para controlar el filtrado

El filtrado o perdida de agua es el pase de la fase liquida del fluido hacia la formación permeable, cuando
el fluido es sometido a una presión diferencial. Los materiales más utilizados para controlar filtrado son:
bentonita, polímeros manufacturados

 Materiales para controlar la reología

La reología está relacionada con la capacidad de limpieza y suspensión de los fluidos de perforación.
Como controladores reológicos se utiliza básicamente lignitos, lignosulfonatos.

COMPONENTES DE LA SARTA DE PERFORACION

2.6.1. Tubería De Perforación

Es el conjunto principal, en términos de longitud de la sarta de perforación.

Cada junta de tubería (llamada también tubo, largo, sencillo, etc.) de perforación, hecha de acero,
comúnmente tiene longitud de 9 a 11 metros

2.6.2. Tubería De Peso Pesado (HWPD)

Esta tubería tiene una pared más gruesa llamada comúnmente ‘’Heavy weight drill pipe’’ o tubería de
peso pesado.

Se la sitúa normalmente encima de los drillcollars en la sarta de perforación para obtener mayor peso y
estabilidad y el ensamblaje de fondo BHA en donde se tiene los siguientes componentes…

TENEMOS LOS SIGUIENTES CALCULOS …

El factor de flotacion ..En las operaciones de la peroración se necesita saber que tanto peso tiene
latubería de peroración o de completaciòn, etc, cuando está metida en el hoyo lleno de fuido de
peroración por lo cual el actor de fotación es el alor que serequiere mane!ar.

Tenemos el calculo de los drill collars y del ensamblaje de fondo DC BHA
