El DIBUJO

TÉCNICO

Por Osman Ismael García Pérez

Para la materia de Elementos Dimensionales partida por IEME. Irving Huchin

Elaborado el 15 de octubre de 2023

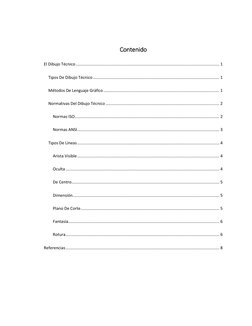

 Contenido

El Dibujo Técnico .............................................................................................................................. 1

Tipos De Dibujo Técnico ............................................................................................................... 1

Métodos De Lenguaje Gráfico ...................................................................................................... 1

Normativas Del Dibujo Técnico .................................................................................................... 2

Normas ISO ............................................................................................................................... 2

Normas ANSI ............................................................................................................................. 3

Tipos De Líneas ............................................................................................................................. 4

Arista Visible ............................................................................................................................. 4

Oculta ....................................................................................................................................... 4

De Centro.................................................................................................................................. 5

Dimensión ................................................................................................................................. 5

Plano De Corte .......................................................................................................................... 5

Fantasía..................................................................................................................................... 6

Rotura ....................................................................................................................................... 6

Referencias ....................................................................................................................................... 8
 1

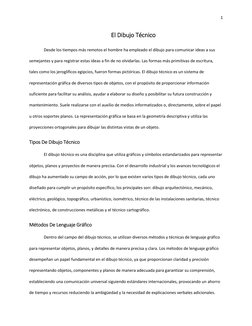

El Dibujo Técnico

Desde los tiempos más remotos el hombre ha empleado el dibujo para comunicar ideas a sus

semejantes y para registrar estas ideas a fin de no olvidarlas. Las formas más primitivas de escritura,

tales como los jeroglíficos egipcios, fueron formas pictóricas. El dibujo técnico es un sistema de

representación gráfica de diversos tipos de objetos, con el propósito de proporcionar información

suficiente para facilitar su análisis, ayudar a elaborar su diseño y posibilitar su futura construcción y

mantenimiento. Suele realizarse con el auxilio de medios informatizados o, directamente, sobre el papel

u otros soportes planos. La representación gráfica se basa en la geometría descriptiva y utiliza las

proyecciones ortogonales para dibujar las distintas vistas de un objeto.

Tipos De Dibujo Técnico

El dibujo técnico es una disciplina que utiliza gráficos y símbolos estandarizados para representar

objetos, planos y proyectos de manera precisa. Con el desarrollo industrial y los avances tecnológicos el

dibujo ha aumentado su campo de acción, por lo que existen varios tipos de dibujo técnico, cada uno

diseñado para cumplir un propósito específico, los principales son: dibujo arquitectónico, mecánico,

eléctrico, geológico, topográfico, urbanístico, isométrico, técnico de las instalaciones sanitarias, técnico

electrónico, de construcciones metálicas y el técnico cartográfico.

Métodos De Lenguaje Gráfico

Dentro del campo del dibujo técnico, se utilizan diversos métodos y técnicas de lenguaje gráfico

para representar objetos, planos, y detalles de manera precisa y clara. Los métodos de lenguaje gráfico

desempeñan un papel fundamental en el dibujo técnico, ya que proporcionan claridad y precisión

representando objetos, componentes y planos de manera adecuada para garantizar su comprensión,

estableciendo una comunicación universal siguiendo estándares internacionales, provocando un ahorro

de tiempo y recursos reduciendo la ambigüedad y la necesidad de explicaciones verbales adicionales.

 2

En el lenguaje gráfico utilizado dentro del dibujo técnico tenemos el uso de flechas, símbolos,

escalas gráficas, líneas, convecciones, anotaciones y líneas de cota, entre otros.

Normativas Del Dibujo Técnico

Con el objetivo de unificar el lenguaje del dibujo técnico se establecieron normativas aprobadas

internacionalmente. Aplicando estas normativas, cualquier plano podrá ser interpretado por cualquier

profesional del área correspondiente. En el campo comercial e industrial, donde la aplicación práctica de

los dibujos de ingeniería adopta la forma de dibujos de trabajo, es importante tener en cuenta un amplio

conocimiento de las normas que rigen estos dibujos, su fabricación y la representación gráfica de cada

uno de ellos. Siempre será necesario, que las partes o elementos que ensamblan una máquina se puedan

mostrar con facilidad al fabricante y al consumidor, y poder mostrarle con claridad cada una de sus

características esenciales y las normas a seguir para la fabricación de cada elemento. La normalización es

la adopción de una serie de normas, de manera consensuada entre los diversos sectores de la Industria,

y destinadas a especificar, unificar y simplificar la mayor parte de los aspectos que intervienen en la

fabricación de objetos: materiales, sistemas de fabricación, control de calidad, etc. Su objetivo es

optimizar los procesos de producción para abaratar costes.

Normas ISO

Internacional Organización for Standarization. Es una institución que busca unificar los sistemas

existentes para beneficio de la tecnología universal, estas existen desde el año 1928.

Normas de tamaños y formatos de papel: Los tamaños de hoja tipo carta, doble carta, oficio,

etcétera, son controlados por esta norma, pues, no es casualidad que se tenga controlado el tamaño

exacto para escribir una carta, sacara una copia o imprimir en la impresora de manera exacta, además de

esto en esta norma se especifican los formatos de papel, aquí es donde se dice dónde deben de ir ciertas
 3

características del plano, tales como el pie de plano, el billete de materiales, el cuadro de revisiones

entre otras cosas.

Normas de generalidades de dibujo: Siendo tan extensa la normatividad del dibujo técnico,

existe una norma que proporciona los principios generales; se especifican las convenciones generales de

líneas, convenciones generales de vistas, así como también las convenciones generales para cortes y

secciones, entre otros. Explica las bases para empezar a dibujar bajo norma un plano, tipos y aplicaciones

de dibujos de ingeniería, revisiones de dibujos, así como tamaños y formatos de dibujos.

Normas para tipo de línea y letra: Enfatiza en las convenciones de tipo de líneas aplicadas

manera básica en un dibujo, en la construcción de este y en las piezas mecánicas; detalla el tipo de letra

y el tamaño de la misma utilizados en un dibujo de ingeniería. Cada tipo de línea tiene un significado y

cada plano debe lleva diferentes textos (fuentes, tamaños, etc.).

Norma de vistas pitagóricas y ortográficas: Esta norma es la encargada de la normalización de las

vistas pictóricas y ortográficas de los objetos, es decir, especifica la proyección de las vistas para su

correcta representación en el área gráfica de un plano de ingeniería. Tanto las vistas frontales, laterales y

superiores del primer ángulo o tercer ángulo de la proyección.

Normas ANSI

El American National Standards Institute ANSI ha establecido estándares de dibujo.

Características: ANSI ha establecido varios tamaños estandarizados de papel. Los bloques de

títulos incluyen el número de dibujo, título, fecha, corrector de redacción y la escala.

Dimensiones: ANSI ha establecido directrices sobre cómo deben ser dimensionados de dibujos.

Esto mantiene a los dibujos legibles y ordenados. Las normas de dimensiones cubren las prácticas civiles,

mecánicas y arquitectónicas.
 4

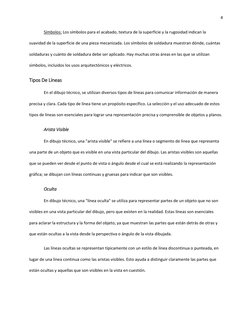

Símbolos: Los símbolos para el acabado, textura de la superficie y la rugosidad indican la

suavidad de la superficie de una pieza mecanizada. Los símbolos de soldadura muestran dónde, cuántas

soldaduras y cuánto de soldadura debe ser aplicado. Hay muchas otras áreas en las que se utilizan

símbolos, incluidos los usos arquitectónicos y eléctricos.

Tipos De Líneas

En el dibujo técnico, se utilizan diversos tipos de líneas para comunicar información de manera

precisa y clara. Cada tipo de línea tiene un propósito específico. La selección y el uso adecuado de estos

tipos de líneas son esenciales para lograr una representación precisa y comprensible de objetos y planos.

Arista Visible

En dibujo técnico, una "arista visible" se refiere a una línea o segmento de línea que representa

una parte de un objeto que es visible en una vista particular del dibujo. Las aristas visibles son aquellas

que se pueden ver desde el punto de vista o ángulo desde el cual se está realizando la representación

gráfica; se dibujan con líneas continuas y gruesas para indicar que son visibles.

Oculta

En dibujo técnico, una "línea oculta" se utiliza para representar partes de un objeto que no son

visibles en una vista particular del dibujo, pero que existen en la realidad. Estas líneas son esenciales

para aclarar la estructura y la forma del objeto, ya que muestran las partes que están detrás de otras y

que están ocultas a la vista desde la perspectiva o ángulo de la vista dibujada.

Las líneas ocultas se representan típicamente con un estilo de línea discontinua o punteada, en

lugar de una línea continua como las aristas visibles. Esto ayuda a distinguir claramente las partes que

están ocultas y aquellas que son visibles en la vista en cuestión.

 5

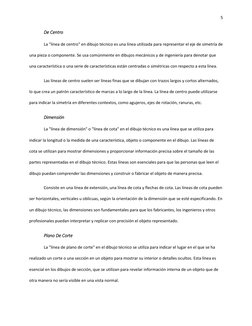

De Centro

La "línea de centro" en dibujo técnico es una línea utilizada para representar el eje de simetría de

una pieza o componente. Se usa comúnmente en dibujos mecánicos y de ingeniería para denotar que

una característica o una serie de características están centradas o simétricas con respecto a esta línea.

Las líneas de centro suelen ser líneas finas que se dibujan con trazos largos y cortos alternados,

lo que crea un patrón característico de marcas a lo largo de la línea. La línea de centro puede utilizarse

para indicar la simetría en diferentes contextos, como agujeros, ejes de rotación, ranuras, etc.

Dimensión

La "línea de dimensión" o "línea de cota" en el dibujo técnico es una línea que se utiliza para

indicar la longitud o la medida de una característica, objeto o componente en el dibujo. Las líneas de

cota se utilizan para mostrar dimensiones y proporcionar información precisa sobre el tamaño de las

partes representadas en el dibujo técnico. Estas líneas son esenciales para que las personas que leen el

dibujo puedan comprender las dimensiones y construir o fabricar el objeto de manera precisa.

Consiste en una línea de extensión, una línea de cota y flechas de cota. Las líneas de cota pueden

ser horizontales, verticales u oblicuas, según la orientación de la dimensión que se esté especificando. En

un dibujo técnico, las dimensiones son fundamentales para que los fabricantes, los ingenieros y otros

profesionales puedan interpretar y replicar con precisión el objeto representado.

Plano De Corte

La "línea de plano de corte" en el dibujo técnico se utiliza para indicar el lugar en el que se ha

realizado un corte o una sección en un objeto para mostrar su interior o detalles ocultos. Esta línea es

esencial en los dibujos de sección, que se utilizan para revelar información interna de un objeto que de

otra manera no sería visible en una vista normal.

 6

• Estilo de línea especifico: En un dibujo técnico, la línea de plano de corte generalmente

se representa con un estilo de línea específico, como una línea continua ancha o gruesa

con secciones de línea fina y líneas cortas intercaladas. Esta combinación de líneas sirve

para identificar claramente el plano de corte.

• Línea límite: La línea de plano de corte se dibuja generalmente como una línea gruesa

que atraviesa el objeto en el lugar donde se ha realizado el corte.

• Indicación de la sección: La línea de plano de corte no solo indica dónde se ha realizado

el corte, sino que también señala la dirección en la que se ve la sección resultante,

mostrando qué partes del objeto se han eliminado.

Fantasía

La "línea de fantasía" en el dibujo técnico se utiliza para representar elementos que no forman

parte del objeto o componente que se está dibujando, pero que son relevantes para la comprensión del

dibujo. Estos elementos no son físicos o tangibles, y a menudo se utilizan para mostrar relaciones,

movimientos o componentes invisibles o hipotéticos en el dibujo.

Un ejemplo común de una línea de fantasía es la representación de un eje de rotación imaginario

en un dibujo de una pieza o conjunto que puede girar, pero donde el eje en sí no es visible físicamente.

Otra aplicación común es en la representación de movimientos hipotéticos en mecanismos o máquinas.

Rotura

La "línea de rotura" en el dibujo técnico se utiliza para representar un objeto o componente que

es demasiado largo para caber en la hoja de dibujo en su totalidad. En lugar de dibujar el objeto

completo, se utiliza una línea de rotura para indicar dónde se interrumpe el objeto y se omite una parte

de su longitud. Esto se hace para ahorrar espacio y hacer que el dibujo sea más claro y compacto.
 7

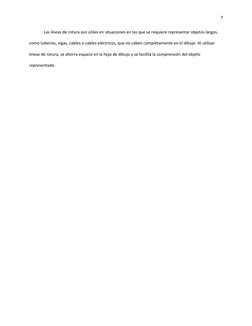

Las líneas de rotura son útiles en situaciones en las que se requiere representar objetos largos,

como tuberías, vigas, cables o cables eléctricos, que no caben completamente en el dibujo. Al utilizar

líneas de rotura, se ahorra espacio en la hoja de dibujo y se facilita la comprensión del objeto

representado.
 8

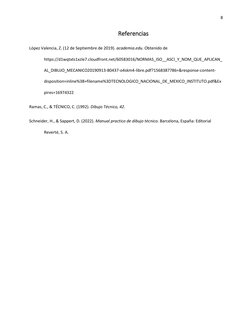

Referencias

López Valencia, Z. (12 de Septiembre de 2019). academia.edu. Obtenido de

https://d1wqtxts1xzle7.cloudfront.net/60583016/NORMAS_ISO__ASCI_Y_NOM_QUE_APLICAN_

AL_DIBUJO_MECANICO20190913-80437-o4skm4-libre.pdf?1568387786=&response-content-

disposition=inline%3B+filename%3DTECNOLOGICO_NACIONAL_DE_MEXICO_INSTITUTO.pdf&Ex

pires=16974322

Ramas, C., & TÉCNICO, C. (1992). Dibujo Técnico, 42.

Schneider, H., & Sappert, D. (2022). Manual practico de dibujo técnico. Barcelona, España: Editorial

Reverté, S. A.
