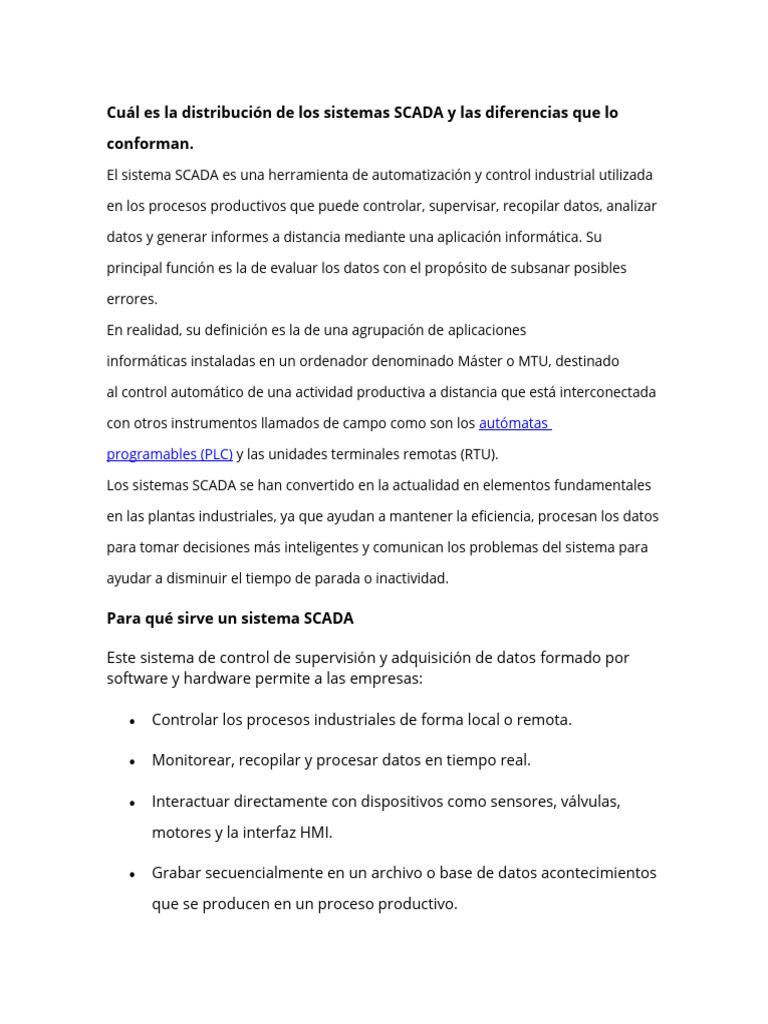

Cuál es la distribución de los sistemas SCADA y las diferencias que lo

conforman.

El sistema SCADA es una herramienta de automatización y control industrial utilizada

en los procesos productivos que puede controlar, supervisar, recopilar datos, analizar

datos y generar informes a distancia mediante una aplicación informática. Su

principal función es la de evaluar los datos con el propósito de subsanar posibles

errores.

En realidad, su definición es la de una agrupación de aplicaciones

informáticas instaladas en un ordenador denominado Máster o MTU, destinado

al control automático de una actividad productiva a distancia que está interconectada

con otros instrumentos llamados de campo como son los autómatas

programables (PLC) y las unidades terminales remotas (RTU).

Los sistemas SCADA se han convertido en la actualidad en elementos fundamentales

en las plantas industriales, ya que ayudan a mantener la eficiencia, procesan los datos

para tomar decisiones más inteligentes y comunican los problemas del sistema para

ayudar a disminuir el tiempo de parada o inactividad.

Para qué sirve un sistema SCADA

Este sistema de control de supervisión y adquisición de datos formado por

software y hardware permite a las empresas:

 Controlar los procesos industriales de forma local o remota.

 Monitorear, recopilar y procesar datos en tiempo real.

 Interactuar directamente con dispositivos como sensores, válvulas,

motores y la interfaz HMI.

 Grabar secuencialmente en un archivo o base de datos acontecimientos

que se producen en un proceso productivo.

  Crear paneles de alarma en fallas de máquinas por problemas de

funcionamiento.

 Gestionar el Mantenimiento con las magnitudes obtenidas.

 El control de calidad mediante los datos recogidos.

Componentes de un sistema SCADA

HMI: Es la interfaz que conecta al humano con la maquina presentando los

datos del proceso ante el operario mediante un sistema de monitoreo.

Además, controla la acción a desarrollar a través de una pantalla, en la

actualidad táctil.

Sistema de supervisión o MTU (Ordenador/Computadora): Tiene la función de

recopilar los datos del proceso y enviar las instrucciones mediante una línea

de comandos.

Unidades Terminales Remotas (RTU): Son microprocesadores (Ordenadores

Remotos) que obtienen señales independientes de una acción para enviar la

información obtenida remotamente para que se procese. Se conectan a

sensores que convierten las señales recibidas en datos digitales que lo envían

al ordenador o sistema de supervisión (MTU)

PLC: Denominados comúnmente autómatas programables, estos son

utilizados en el sistema como dispositivos de campo debido a que son más

económicos, versátiles, flexibles y configurables que las RTU comentadas

anteriormente.
Red o sistema de comunicación: Se encarga de establecer la conectividad del

ordenador (MTU) a las RTU y los PLC. Para ello utiliza conexiones vía modem,

Ethernet, Wifi o fibra óptica.

Sensores: Son dispositivos que actúan como detectores de magnitudes físicas

o químicas, denominadas variables de instrumentación, y las convierten en

variables o señales eléctricas.

Actuador: Es un dispositivo mecánico que se utiliza para actuar u ofrecer

movimiento sobre otro dispositivo mecánico.

Cómo funciona un Sistema SCADA (Diagrama Básico).

Principales características de los sistemas SCADA

Entre sus características principales, debemos destacar que los sistemas

SCADA se encargan de:

 - Supervisar remotamente las instalaciones y equipos.

- Monitorizar y controlar las operaciones en tiempo real.

- Almacenar una gran cantidad de datos (los cuales puede mostrar en

varios formatos).

- Procesar datos que hagan más fácil la toma de decisiones.

- Mostrar a través de imágenes dinámicas el comportamiento de los

procesos.
- Arrojar señales de alarma (visuales o sonoras) frente a imprevistos.

- Recolectar información histórica para hacer un análisis completo.

- Programar eventos y tareas automáticas.

CONVERSOR SERIAL RS232 / RS422 / RS485 A ETHERNET SLAN/TODOS

Interfaz de comunicación serial RS232/RS485 permite establecer

la conexión entre los equipos que utilizan RS485 con configuración

semidúplex y los equipos destinados al control de surtidores vía

RS232.
definen esquemas de transmisión de datos balanceados que

proporcionan soluciones robustas para transmitir datos en largas

distancias y en entornos ruidosos.

El RS-232 admite velocidades de transmisión de datos de hasta 3

Mbps. El RS-485 es mucho más rápido y puede alcanzar

velocidades de datos de hasta 40 Mbps. La última diferencia

principal entre estas interfaces es la distancia máxima a la que

pueden extender los datos.

Características.

- Velocidad máxima de comunicación: 921,6 kbps

- RS/232/422/485 Serie: 1 puerto DB9

- Ethernet de 10/100 Mbps: 1 puerto RJ45

- IEEE 802.3af PoE (alimentación a través de Ethernet)

- Temperatura de grado industrial: -40~85 °C

- Software incluido: Redireccionador de puertos COM,

TestView™
- Proporciona navegador web, SGConfig para administración

- Protección IEC ESD integrada de ±15 kV

- Protocolo TCP, UDP, ICMP, DHCP, HTTP, IPv4

Ethernet 10/100 Mbps RJ-45 1 puerto

Alimentación a través de Ethernet (PD) IEEE 802.3 10/100 Base-TX, IEEE 802.3af

De serie

Número de puertos 1 puerto serie

Interfaz RS232/422/485 (DE9)

Velocidad máxima Máximo 921,6 Kbps

Líneas de señal Consulte la Asignación de pines en la pestaña Dimensión.

Bits de datos 5, 6, 7, 8

Bits de parada 1, 2
 Bits de paridad Ninguno, par, impar

Control de flujo RTS/CTS

Software

SO RTOS

Herramienta de administracion Web, TestView™

Configuración Web, configuración SG

Utilidad (SO compatible) Redirector COM para Windows 7 o superior

Hardware

CONDUJO RDY, TXD, RXD

Fuerza USB 5V/500mA, Micro USB tipo B

Alimentación (PoE) Entrada de 48 V, máx. 12,95 W

Dimensiones (ancho x largo x alto) 54,5 x 102,5 x 24,5 mm (2,15 x 4,04 x 0,96 pulgadas)

Peso 79 g (2,79 onzas)

Entorno operativo

Temperatura de funcionamiento -40 ~ 85 °C (-40 ~ 185 ℉)

Temperatura de almacenamiento -40 ~ 85 °C / -40 ~ 185 ℉

Humedad 5 ~ 90% sin condensación
