Esneider Xavier Sandoval Arciniegas

Cod. 58000441

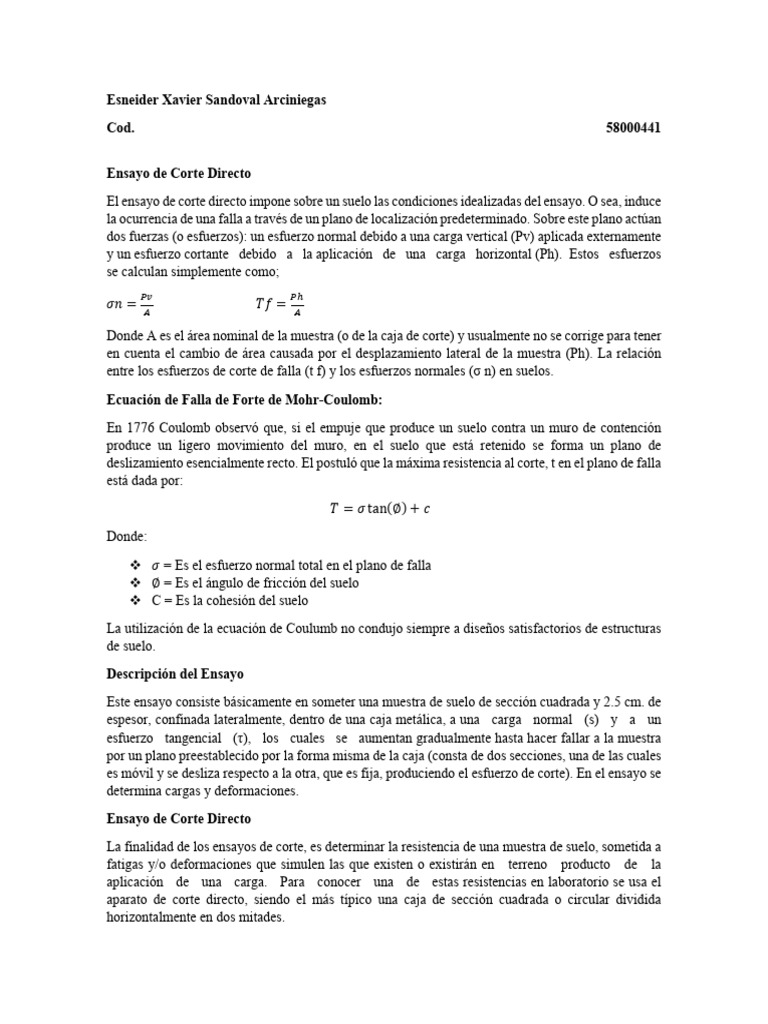

Ensayo de Corte Directo

El ensayo de corte directo impone sobre un suelo las condiciones idealizadas del ensayo. O sea, induce
la ocurrencia de una falla a través de un plano de localización predeterminado. Sobre este plano actúan
dos fuerzas (o esfuerzos): un esfuerzo normal debido a una carga vertical (Pv) aplicada externamente
y un esfuerzo cortante debido a la aplicación de una carga horizontal (Ph). Estos esfuerzos
se calculan simplemente como;
𝑃𝑃𝑃𝑃 𝑃𝑃ℎ
𝜎𝜎𝜎𝜎 = 𝑇𝑇𝑇𝑇 =
𝐴𝐴 𝐴𝐴

Donde A es el área nominal de la muestra (o de la caja de corte) y usualmente no se corrige para tener
en cuenta el cambio de área causada por el desplazamiento lateral de la muestra (Ph). La relación
entre los esfuerzos de corte de falla (t f) y los esfuerzos normales (σ n) en suelos.
Ecuación de Falla de Forte de Mohr-Coulomb:
En 1776 Coulomb observó que, si el empuje que produce un suelo contra un muro de contención
produce un ligero movimiento del muro, en el suelo que está retenido se forma un plano de
deslizamiento esencialmente recto. El postuló que la máxima resistencia al corte, t en el plano de falla
está dada por:
𝑇𝑇 = 𝜎𝜎 tan(∅) + 𝑐𝑐
Donde:
 𝜎𝜎 = Es el esfuerzo normal total en el plano de falla
 ∅ = Es el ángulo de fricción del suelo
 C = Es la cohesión del suelo
La utilización de la ecuación de Coulumb no condujo siempre a diseños satisfactorios de estructuras
de suelo.
Descripción del Ensayo
Este ensayo consiste básicamente en someter una muestra de suelo de sección cuadrada y 2.5 cm. de
espesor, confinada lateralmente, dentro de una caja metálica, a una carga normal (s) y a un
esfuerzo tangencial (τ), los cuales se aumentan gradualmente hasta hacer fallar a la muestra
por un plano preestablecido por la forma misma de la caja (consta de dos secciones, una de las cuales
es móvil y se desliza respecto a la otra, que es fija, produciendo el esfuerzo de corte). En el ensayo se
determina cargas y deformaciones.
Ensayo de Corte Directo
La finalidad de los ensayos de corte, es determinar la resistencia de una muestra de suelo, sometida a
fatigas y/o deformaciones que simulen las que existen o existirán en terreno producto de la
aplicación de una carga. Para conocer una de estas resistencias en laboratorio se usa el
aparato de corte directo, siendo el más típico una caja de sección cuadrada o circular dividida
horizontalmente en dos mitades.
Ensayo de Compresión Inconfinada.
El ensayo de compresión encofinada se caracteriza por determinar la resistencia a la compresión
inconfinada de suelos cohesivos bajo condiciones inalteradas o remoldeadas, aplicando carga axial,
usando cualquiera de los métodos de resistencia controlada o deformación controlada. Este ensayo
se emplea únicamente para suelos cohesivos, ya que en un suelo carente de cohesión no puede
formarse una probeta sin confinamiento lateral y ya que estos tienen partículas que poseen
atracción intermolecular lo que permite a la muestra ser firme, no perder su forma y conservar
resistencia sin que exista presión de confinamiento, además que al ser cohesivos tienen mayor
resistencia a la tensión. Se conoce que la resistencia a la compresión inconfinada, es la carga por
unidad de área a la cual una probeta de suelo, cilíndrica o prismática, falla en el ensayo de compresión
simple. En el ensayo de la resistencia al corte inconfinada en suelos de grano fino se obtiene un
aproximado de la resistencia al corte no drenado del suelo que se estudia, una de sus ventajas es ser
el más económico a comparación de otros métodos, además de tener corta duración debido a la rápida
aplicación de las cargas, cabe destacar que los resultados no son exactos, pero si se realiza una correcta
interpretación puede brindar datos confiables.
El ensayo de comprensión inconfinada es un tipo de prueba que se realiza sin consolidación y sin
drenaje, generalmente se usa para muestras de arcilla a la que se le aplica rápidamente una carga axial
con el propósito de provocar la falla, esto se realiza en un equipo especial denominado equipo de
prueba de compresión no confinada. Cabe destacar que en este ensayo el valor de σ3 se toma como
cero al igual que el ángulo de fricción interna, mientras el valor del esfuerzo principal mayor es σ1.
Sabemos que la resistencia a corte sin drenaje es independiente de la presión de confinamiento por lo
que tenemos que:
σ1 𝑞𝑞𝑞𝑞
𝑇𝑇𝑇𝑇 = = = 𝐶𝐶𝑢𝑢
2 2
Donde:
Qu = Es resistencia a la compresión inconfinada.
Esta resistencia a la compresión no confinada varía según la consistencia del suelo que se estudia,
tomando esto en cuenta la siguiente tabla muestra los valores de la consistencia aproximada para
algunos rangos de compresión no confinada.
Los tipos de ensayo existentes son: el control de deformación unitaria que en este caso se acciona la
prensa de tal manera que la velocidad de deformación unitaria de la probeta esté comprendida entre
0.5% % y 2% por minuto. Se miden las cargas y sus deformaciones respectivas cada 30 segundos
hasta que ocurra una de estas condiciones, que la carga aplicada decrece significativamente, que la
carga se mantiene constante por 4 lecturas o Se sobrepasa el 20% de la deformación unitaria. El
control de esfuerzos De igual manera se aplica carga para que produzca deformación axial a una tasa
de 0.5% % y 2% por minuto, registrando los esfuerzos y deformaciones cada 30 segundos. La tasa de
deformación se debe ajustar de tal manera que la falla de probetas no sobrepase los 10 minutos. Esta
variación del ensayo termina cuando disminuye el esfuerzo aplicado, es decir cuando los valores de
carga disminuyen con el aumento de sección que se produce en la probeta al ocurrir la rotura. En este
sentido de ideas, con la particularidad de que solo se aplica tensión longitudinal, ya que al no
estar confinado no existiría presión lateral, esto además trae la ventaja de que la muestra no necesita
estar dentro de ningún instrumento especial, por lo que el ensayo se vuelve más factible
económicamente, sin embargo esta pérdida de restricción lateral provoca que los resultados no sean
confiables, aunque si se realiza un correctos análisis de resultados se pueden obtener datos confiables.
Don del Procedimiento:
1. Preparar la muestra para introducirla en la máquina.
2. Se usa el calibrador para medir el diámetro de la muestra 3 veces cada una en zonas distintas
de la misma, zona media, alta y baja, el resultado se promedia.
3. Seguidamente se calibra la altura de la muestra que no debe ser menor al doble del promedio
del diámetro obtenido, es decir H >= dprom
4. Se introduce la muestra en la maquina alineándola correctamente con el pistón, seguidamente
se calibra la maquina con la velocidad requerida y se comienzan a aplicar las cargas mientras
se toma nota de las deformaciones correspondientes.
5. Cuando se observe que la muestra se fractura y la fuerza no aumente, o se cumpla alguna de
las condiciones requeridas se termina la práctica.

Ensayo de Consolidación.
Cuando se somete un suelo cohesivo saturado a un incremento de carga, ocurre un traspaso de esta
carga del agua a la estructura de suelo en el tiempo. Inicialmente, de acuerdo a la teoría, ese
incremento de carga exterior lo toma integralmente el agua debido a que, por una parte, es
incompresible, y por otra, el suelo del que estamos hablando presenta una baja permeabilidad.
Este incremento de carga tomado por el agua produce excesos en la presión neutra por sobre las
presiones hidrostáticas. Al cabo de un tiempo t, parte de este exceso de presión neutra es disipado,
transfiriéndose esa parte de la carga a la estructura de suelo, resultando en un incremento de tensiones
efectivas. El resultado de este incremento gradual de tensiones verticales efectivas produce
asentamientos en terreno.
Cuando el suelo es permeable, como es el caso de un suelo granular, o cuando la carga se aplica a un
suelo fino seco (o con bajo grado de saturación), el proceso de deformación con reducción en el índice
de vacíos tiene lugar en un período tan corto que es posible considerar el proceso como instantáneo.
En estos casos existe una deformación vertical prácticamente inmediata, pero no se reconoce como
consolidación.
- Consolidación Primaria
Permite estimar los asentamientos que se van a producir una vez que la carga es totalmente transferida
a la estructura de suelo. Esta etapa que corresponde al fin de la consolidación primaria, se obtiene de
este ensayo y es representada por la curva de consolidación. Es necesario decir que existe una
consolidación secundaria y corresponde a las deformaciones acumuladas después de que se completa
la consolidación primaria y ocurre no para incrementos de la tensión efectiva, sino que para una
tensión efectiva constante
- Proceso Transiente
Este proceso corresponde a la transferencia gradual de los excesos de presión neutra a la estructura
de suelo en el tiempo, lo que nos permite calcular, a partir del ensayo de laboratorio, la variación de
los asentamientos en el tiempo, así como las presiones neutras y tensiones efectivas en cada punto de
la masa de suelo, igualmente en el tiempo.
1. Moldee cuidadosamente una muestra dentro de un anillo de consolidación (consolidó
metro); de la raspadura resultante del proceso de moldeo, tome una muestra
representativa y utilícela para determinar el contenido de humedad
2. Coloque cuidadosamente la muestra de suelo en el anillo con piedras porosas
saturadas en contacto con las caras superior e inferior; asegúrese de que las piedras
porosas entren en el anillo y no haya posibilidad de contacto entre las piedras porosas
y el anillo durante el proceso de carga
3. Coloque el consolidó metro en el aparato de carga y ajuste el deformímetro; recuerde
que para las lecturas debe considerarse una posible compresión de la muestra de 4 a
12 mm.
4. Aplique una carga de inicialización de 0.05 kg/cm2 para suelos blandos y de 0.10 para
suelos firmes; verifique nuevamente que las piedras porosas no se apoyen sobre el
anillo; coloque el deformímetro en 0.
5. Aplique el primer incremento de carga (carga adicional suficiente para desarrollar el
primer incremento de carga) y simultáneamente tome lecturas de deformación a
tiempos de 0.25, 0.50, 1, 2, 4, 8, 15, 30, 60, 120 min., y a continuación, por ejemplo,
4, 8, 16, horas, etc. Hasta que las variaciones de lecturas de deformación resulten muy
pequeñas
6. Después de 24 horas o como se haya establecido, o cuando el H entre dos lecturas sea
suficientemente pequeño, incrementar la carga y nuevamente tomar lecturas a
intervalos de tiempos controlados como en el paso anterior; si se utiliza el proceso de
ensayo “rápido”, se deben tomar suficientes tiempos en las lecturas en el tercero y
cuarto incremento de carga, para establecer la pendiente que permitirá calcular la
consolidación secundaria
7. Continúe incrementando cargas y tomando lecturas de deformación versus tiempo
hasta llegar a la carga que el instructor les indique, al final del experimento, coloque
la muestra en el horno, incluyendo todas las partículas que se hayan caído fuera del
anillo, para obtener el peso de los sólidos WS y obtenga por diferencias el volumen
final de agua Vwf; compare WS con el valor calculado a partir del contenido de
humedad inicial en el paso 1 (si se hizo la determinación del contenido de humedad).
