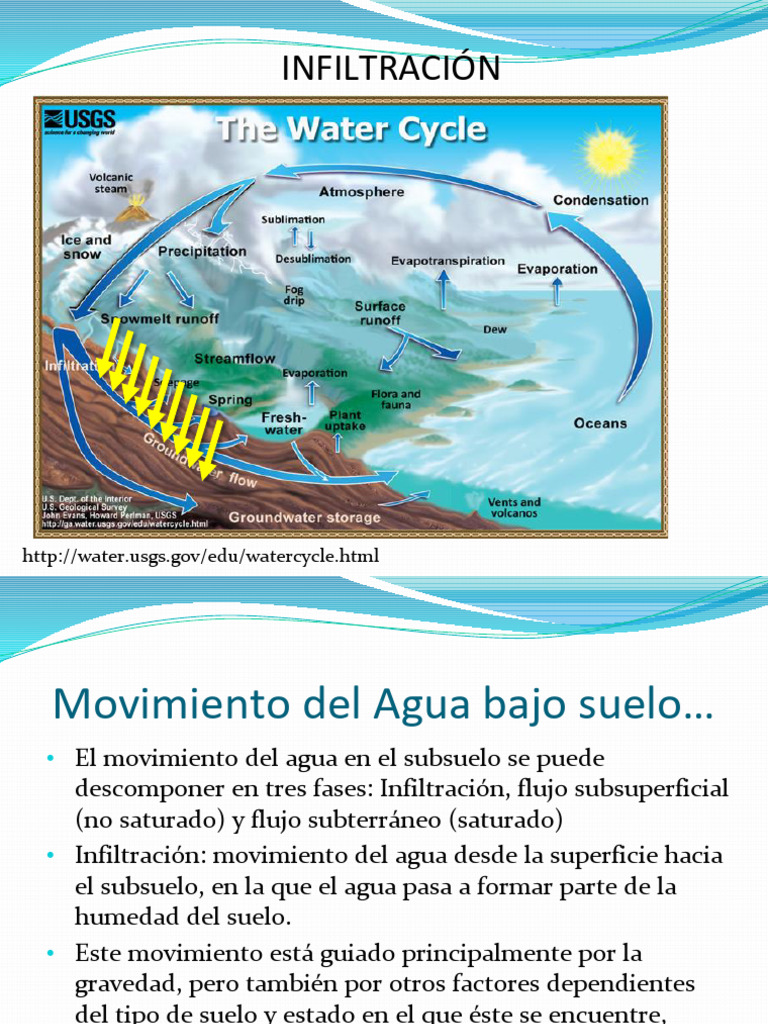

INFILTRACIÓN
[Link]
Movimiento del Agua bajo suelo…
• El movimiento del agua en el subsuelo se puede
descomponer en tres fases: Infiltración, flujo subsuperficial
(no saturado) y flujo subterráneo (saturado)
• Infiltración: movimiento del agua desde la superficie hacia
el subsuelo, en la que el agua pasa a formar parte de la
humedad del suelo.
• Este movimiento está guiado principalmente por la
gravedad, pero también por otros factores dependientes
del tipo de suelo y estado en el que éste se encuentre,
cobertura vegetal e impermeabilización.
INFILTRACIÓN
INFILTRACIÓN: procesos físicos
Volumen de vacíos Tasa de flujo volumétrico por
unidad de área de suelo:
Volumen total
Volumen de agua
Volumen total
INFILTRACIÓN
• Ley de Darcy
Carga Hidráulica (m)
Z: Energía Potencial
(por cota)
: Succión del medio
poroso
Soil Water Tension, ψ
• Representa la succión
del suelo
• Término similar a P/γ h: Carga Hidráulica
en Mecánica de Fluidos
(pero siempre negativo)
• Tres variables
importantes para la z=0
determinación del
movimiento del agua en
suelos z1
• Flujo, q q12
• Contenido de humedad, θ z2
• Tensión, ψ
INFILTRACIÓN
, Difusividad
Ecuación de Richards de continuidad para flujo
unidimensional (vertical) no saturado permanente en un
medio poroso.
40 cm
80 cm
Histéresis
INFILTRACIÓN:
• La tasa de infiltración (f) es la tasa a la cual el agua entra
en el suelo desde la superficie. Se puede medir en
mm/hora o cm/hora [L/T].
• La infiltración acumulada (F) expresa la cantidad total de
agua que ha infiltrado en un período de tiempo. Se mide
en mm o cm [L].
f, F
F
f
Relación entre Hietogramas e Infiltración
Si aplicamos Balance Hídrico:
Precipitación Total = Infiltración + Precipitación Efectiva
(escurrimiento superficial)
Infiltration models developed as
approximate solutions of an exact
INFILTRACIÓN theory (Richard’s Equation)
• Ecuación de Horton
INFILTRACIÓN
• Ecuación de Phillips
S: Sorptividad
K: Conductividad Hidráulica
El primer término se relaciona
con la succión del suelo y el
segundo, con la gravedad.
INFILTRACIÓN
• Método de Green-Ampt
Nivel del
suelo
Suelo completamente
saturado
Suelo no saturado
INFILTRACIÓN
Green-Ampt
En el perfil de suelo de largo L, la cantidad de
agua que ya se ha infiltrado desde la superficie
es:
Por otro lado, el flujo de agua por el suelo
saturado depende de la Conductividad
Hidráulica del suelo y de la succión de éste:
INFILTRACIÓN
Green-Ampt
INFILTRACIÓN
Green-Ampt
Sustituyendo, integrando y luego reordenando, la
ecuación de infiltración de Green-Ampt queda como:
Siendo: Conductividad hidráulica saturada del suelo. En cm/día [L/T]
Succión en el frente húmedo. En cm o unidades de [L].
INFILTRACIÓN
⚫TABLA DE PARÁMETROS
Parámetro de succión
Handbook of Hydrology, 1993
Conductivity and Suction Head
100.00
Conductivity, K
(cm/hr) Sand
10.00
Loamy Sand
Sandy Silt Loam Suction Head, ψ (cm)
1.00
0 Loam
5 10 15 20 25 30 35
Loam Sandy Clay Loam
0.10 Silty Clay Loam
Clay Loam
Silty Clay
Sandy Clay
Clay
0.01
INFILTRACIÓN
Tiempo de encharcamiento del suelo
• Al principio de una lluvia de intensidad i (en
mm/hora), el suelo tiene la capacidad de infiltrar
toda el agua, pero a medida que el suelo se satura, la
capacidad de infiltrar disminuye.
• A partir del momento en que la tasa de infiltración
iguala a la intensidad de la lluvia, parte del agua
quedará disponible en la superficie y podrá escurrir
superficialmente.
• El momento en que se satura el suelo se llama
Tiempo de Encharcamiento.
INFILTRACIÓN
• Tiempo de encharcamiento del suelo
Según Green-Ampt:
• En el momento del encharcamiento:
¿qué pasa si i<K?
INFILTRACIÓN
INFILTRACIÓN
Para calcular la infiltración luego del encharcamiento:
En t = tp
En t > tp
INFILTRACIÓN
• La condición mayoritaria en suelo permeables se da
con i<K
• En esos casos, el flujo en cauces se da por un
aumento en el flujo subsuperficial, especialmente en
áreas cercanas a los cauces
Tasa (cm/hora)
10
12
16
18
14
20
0
2
4
6
8
0
10
20
30
40
50
60
70
80
90
Minutos
EJEMPLO
100
110
120
130
140
150
160
170
Precipitación
180
Método del SCS – Curva Número
• P: Pp total
• Pe: Pp efectiva
• I: Intercepción (que se pierde)
• Fa: Infiltración luego de
encharcamiento
• S: Retenciones de agua en la
cuenca
Método del SCS – Curva Número
Primera hipótesis:
la razón entre el volumen de
escurrimiento directo (Pe) y el
escurrimiento potencial máximo
(P-Ia) es igual a la razón entre la
infiltración real (Fa) y la
infiltración potencial máxima (S)
Método del SCS – Curva Número
Segunda hipótesis:
la abstracción inicial (Ia) es
una fracción de la retención
potencial (S)
Método del SCS – Curva Número
Balance Proporción Almacenamiento
Reordenando:
Método del SCS – Curva Número
Ojo, unidades inglesas: pulgadas
Grupo hidrológico del suelo
Condiciones antecedentes de humedad del suelo
Condición seca
Condición húmeda
Método del SCS – Análisis del cambio de
uso de suelo
Referencias
• Storm Water Management Model Reference Manual Volume I –
Hydrology (Revised). EPA/600/R-15/162A | January 2016 |
[Link]/water-research.
• Stowhas. Fundamentos de Hidrología Aplicada. USM editorial.
2017.
• Chow. Hidrología aplicada. 1994.
• Eleni Savvidou, Andreas Efstratiadis , Antonis D. Koussis, Antonis
Koukouvinos and Dimitrios Skarlatos . The Curve Number
Concept as a Driver for Delineating Hydrological Response Units.
Water, 2018.
• Organización de las Naciones Unidas para la alimentación y la
agricultura – FAO 2013. “CAPTACIÓN Y ALMACENAMIENTO DE
AGUA DE LLUVIA. Opciones técnicas para la agricultura familiar
en América Latina y el Caribe”
