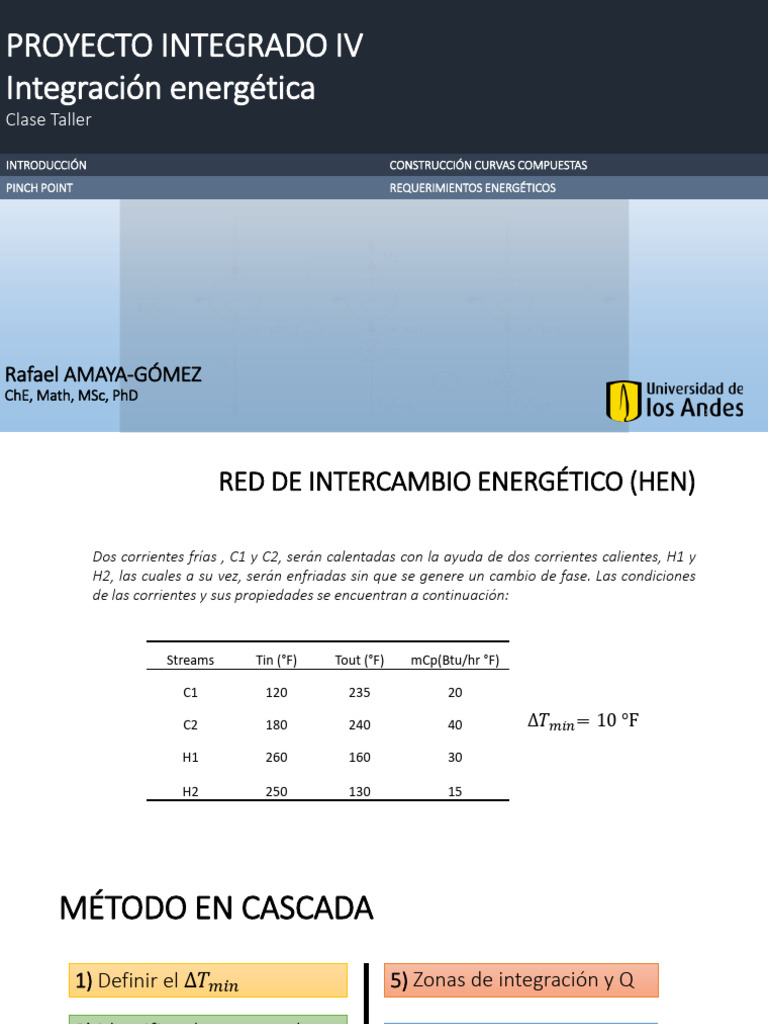

PROYECTO INTEGRADO IV

Integración energética
Clase Taller

INTRODUCCIÓN CONSTRUCCIÓN CURVAS COMPUESTAS

PINCH POINT REQUERIMIENTOS ENERGÉTICOS

Rafael AMAYA-GÓMEZ
ChE, Math, MSc, PhD
1
 RED DE INTERCAMBIO ENERGÉTICO (HEN)

Dos corrientes frías , C1 y C2, serán calentadas con la ayuda de dos corrientes calientes, H1 y
H2, las cuales a su vez, serán enfriadas sin que se genere un cambio de fase. Las condiciones
de las corrientes y sus propiedades se encuentran a continuación:

Streams Tin (°F) Tout (°F) mCp(Btu/hr °F)

C1 120 235 20

C2 180 240 40 ∆𝑇𝑚𝑖𝑛 = 10 °F

H1 260 160 30

H2 250 130 15
MÉTODO EN CASCADA
1) Definir el Δ𝑇𝑚𝑖𝑛 5) Zonas de integración y Q

2) Identificar los rangos de 6) Pinch Point

temperatura

3) Dibujar corrientes 7) Dividir red zona fría y

calientes y frías caliente

4) Representar las corrientes 8) Intercambiadores

 RED DE INTERCAMBIO ENERGÉTICO (HEN)

Dos corrientes frías , C1 y C2, serán calentadas con la ayuda de dos corrientes calientes, H1 y
H2, las cuales a su vez, serán enfriadas sin que se genere un cambio de fase. Las condiciones
de las corrientes y sus propiedades se encuentran a continuación:

Streams Tin (°F) Tout (°F) mCp(Btu/hr °F)

C1 120 235 20

C2 180 240 40 ∆𝑻𝒎𝒊𝒏 = 𝟏𝟎 °𝐅

H1 260 160 30

H2 250 130 15
MÉTODO EN CASCADA
1) Definir el Δ𝑇𝑚𝑖𝑛 5) Zonas de integración y Q

2) Identificar los rangos de 6) Pinch Point

temperatura

3) Dibujar corrientes 7) Dividir red zona fría y

calientes y frías caliente

4) Representar las corrientes 8) Intercambiadores

Streams Tin (°F) Tout (°F) mCp(Btu/hr °F)

C1 120 235 20
Temperatura caliente = [130, 260]
C2 180 240 40
Temperatura fría = [120, 240]
H1 260 160 30

H2 250 130 15
MÉTODO EN CASCADA
1) Definir el Δ𝑇𝑚𝑖𝑛 5) Zonas de integración y Q

2) Identificar los rangos de 6) Pinch Point

temperatura

3) Dibujar corrientes 7) Dividir red zona fría y

calientes y frías caliente

4) Representar las corrientes 8) Intercambiadores

 RANGO CORRIENTES (CALIENTE)

Streams Tin (°F) Tout (°F) mCp(Btu/hr °F)

C1 120 235 20
∆𝑻𝒎𝒊𝒏 = 𝟏𝟎 °𝐅
C2 180 240 40

H1 260 160 30

H2 250 130 15

130 𝑻 = 𝟏𝟐𝟎 + 𝚫𝐓𝒎𝒊𝒏 = 𝟏𝟐𝟎 + 𝟏𝟎 = 𝟏𝟑𝟎

245 𝑻 = 𝟐𝟑𝟓 + 𝚫𝐓𝒎𝒊𝒏 = 𝟐𝟑𝟓 + 𝟏𝟎 = 𝟐𝟒𝟓
190 𝑻 = 𝟏𝟖𝟎 + 𝚫𝐓𝒎𝒊𝒏 = 𝟏𝟖𝟎 + 𝟏𝟎 = 𝟏𝟗𝟎

250 𝑻 = 𝟐𝟒𝟎 + 𝚫𝐓𝒎𝒊𝒏 = 𝟐𝟒𝟎 + 𝟏𝟎 = 𝟐𝟓𝟎

Streams Tin (°F) Tout (°F) mCp(Btu/hr °F)

C1 120 235 20 Escala Caliente Escala Fría

C2 180 240 40 260 250

H1 260 160 30 250 𝑻𝒄𝒐𝒍𝒅 = 𝑻𝒉𝒐𝒕 − ∆𝑻𝒎𝒊𝒏 240

H2 250 130 15 245 235

190 180

160 150
130 160
130 120
245 260

190 130

250 250
MÉTODO EN CASCADA
1) Definir el Δ𝑇𝑚𝑖𝑛 5) Zonas de integración y Q

2) Identificar los rangos de 6) Pinch Point

temperatura

3) Dibujar corrientes 7) Dividir red zona fría y

calientes y frías caliente

4) Representar las corrientes 8) Intercambiadores

Streams Tin (°F) Tout (°F) mCp(Btu/hr °F)

C1 120 235 20

C2 180 240 40

H1 260 160 30

H2 250 130 15

H1 Escala Caliente Escala Fría

260 250 C2
H2
250 240
Ubicar las corrientes
de dentro hacia fuera 245 235 C1
según el valor del mCp 190 180

160 150

130 120
MÉTODO EN CASCADA
1) Definir el Δ𝑇𝑚𝑖𝑛 5) Zonas de integración y Q

2) Identificar los rangos de 6) Pinch Point

temperatura

3) Dibujar corrientes 7) Dividir red zona fría y

calientes y frías caliente

4) Representar las corrientes 8) Intercambiadores

Streams Tin (°F) Tout (°F) mCp(Btu/hr °F)

C1 120 235 20

C2 180 240 40

H1 260 160 30

H2 250 130 15

H1 Escala Caliente Escala Fría

260 250 C2
H2 1
250 240
2
245 235
3 C1
190 180
4
160 150
5
130 120
 H1 Escala Caliente Escala Fría
260 250
H2 1 C2
250 240
2
245 235
3 C1 𝐦𝐂𝐩𝐧𝐞𝐭𝐨 = 𝐦𝐂𝐩𝐜𝐚𝐥𝐢𝐞𝐧𝐭𝐞 − 𝐦𝐂𝐩𝐟𝐫𝐢𝐨
190 180
4
160 150 𝐐𝐧𝐞𝐭 = 𝐦𝐂𝐩𝐧𝐞𝐭𝐨 ∗ (𝐓𝐢𝐧 − 𝐓𝐨𝐮𝐭 )
5
130 120

mCp mCp mCp

Zona Corrientes Tin (°F) Tout (°F) (Caliente) (Frio) (Total) Q neto Q acumulado

1 H1 260 250 30 0 30 300 300

2 H1-H2-C2 250 245 30+15 40 5 25 325

3 H1-H2-C2-C1 245 190 30+15 40+20 -15 -825 -500

4 H1-H2-C1 190 160 30+15 20 25 750 250

5 H2-C1 160 130 15 20 -5 -150 100

MÉTODO EN CASCADA
1) Definir el Δ𝑇𝑚𝑖𝑛 5) Zonas de integración y Q

2) Identificar los rangos de 6) Pinch Point

temperatura

3) Dibujar corrientes 7) Dividir red zona fría y

calientes y frías caliente

4) Representar las corrientes 8) Intercambiadores

 H1 Escala Caliente Escala Fría
260 250
H2 1 C2
250 240
2
245 235
3 C1
190 180
4
160 150
5
130 120

mCp mCp mCp

Zona Corrientes Tin (°F) Tout (°F) (Caliente) (Frio) (Total) Q neto Q acumulado
1 H1 260 250 30 0 30 300 300

2 H1-H2-C2 250 245 30+15 40 5 25 325

3 H1-H2-C2-C1 245 190 30+15 40+20 -15 -825 -500

4 H1-H2-C1 190 160 30+15 20 25 750 250

5 H2-C1 160 130 15 20 -5 -150 100

MÉTODO EN CASCADA
1) Definir el Δ𝑇𝑚𝑖𝑛 5) Zonas de integración y Q

2) Identificar los rangos de 6) Pinch Point

temperatura

3) Dibujar corrientes 7) Dividir red zona fría y

calientes y frías caliente

4) Representar las corrientes 8) Intercambiadores

 Escala Caliente Escala Fría
H1
260 250
H2 C2
250 240

245 235
C1
190 180

160 150

130 120

𝐓𝐏𝐢𝐧𝐜𝐡 𝐏𝐨𝐢𝐧𝐭 𝐂𝐚𝐥𝐢𝐞𝐧𝐭𝐞 = 𝟏𝟗𝟎°𝐅

𝐓𝐏𝐢𝐧𝐜𝐡 𝐏𝐨𝐢𝐧𝐭 𝐅𝐫𝐢𝐨 = 𝟏𝟗𝟎°𝐅 − 𝚫𝐓𝐦𝐢𝐧 = 𝟏𝟗𝟎 − 𝟏𝟎 = 𝟏𝟖𝟎°𝐅
 Escala Caliente Escala Fría
H1
260 250
H2 C2
250 240
4
1 2 245 ZONA CALIENTE 235 3
C1
190 180
1 ZONA FRIA
160 150
2 3
130 120

#𝐈𝐧𝐭𝐞𝐫𝐜𝐚𝐦𝐛𝐢𝐚𝐝𝐨𝐫𝐞𝐬 = 𝐂𝐨𝐫𝐫𝐢𝐞𝐧𝐭𝐞𝐬 𝐙𝐨𝐧𝐚 𝐂𝐚𝐥𝐢𝐞𝐧𝐭𝐞 + 𝐂𝐨𝐫𝐫𝐢𝐞𝐧𝐭𝐞𝐬 𝐙𝐨𝐧𝐚 𝐅𝐫𝐢𝐚

#𝐈𝐧𝐭𝐞𝐫𝐜𝐚𝐦𝐛𝐢𝐚𝐝𝐨𝐫𝐞𝐬 = 𝟒 + 𝟑 = 𝟕
MÉTODO EN CASCADA
1) Definir el Δ𝑇𝑚𝑖𝑛 5) Zonas de integración y Q

2) Identificar los rangos de 6) Pinch Point

temperatura

3) Dibujar corrientes 7) Dividir red zona fría y

calientes y frías caliente

4) Representar las corrientes 8) Intercambiadores

 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

𝐐 = 𝐦𝐂𝐩 ∗ 𝐓𝐨𝐮𝐭 − 𝐓𝐢𝐧

1) H1-C2 -> 40>30

¿Cómo saber la otra temperatura?

RTA: Con la corriente que se agota!!!

|𝑄𝐻 | = 30 ∗ 190 − 260 = −2100 = 2100

Tin = 260°F
𝑄𝐶 = 40 ∗ 240 − 180 = 2400

Tin = 180°F 𝟐𝟒𝟎𝟎 > 𝟐𝟏𝟎𝟎 → 𝑺𝒆 𝒂𝒈𝒐𝒕𝒂 𝒑𝒓𝒊𝒎𝒆𝒓𝒐 𝒍𝒂 𝒄𝒐𝒓𝒓𝒊𝒆𝒏𝒕𝒆 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆

 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

1) H1-C2 -> 40>30 𝐐𝐂 = −𝐐𝐇

Tout = 232.5°F mCpC2 ∗ Tout C2 − Tin C2 = −mCpH1 ∗ Tout H1 − Tin H1

mCpH1
Tout C2 = − ∗ Tout H1 − Tin H1 + Tin C2
mCpC2

Tin = 260°F Tout = 190°F 30

Tout C2 = − ∗ 190 − 260 + 180 = 232.5 °F
40

Tin = 180°F
 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

1) H1-C2 -> 40>30

Tout = 232.5°F
Δ𝑇 = 260 − 232.5 = 27.5 Ya agoté H1

Tout = 190°F
Tin = 260°F
Δ𝑇 = 190 − 180 = 10

Tin = 180°F
 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

2) H2-C2 -> 40>15

Tin = 240°F ¿Cómo saber la otra temperatura?

RTA: Con la corriente que se agota!!!

|𝑄𝐻 | = 15 ∗ 190 − 250 = −900 = 900

Tin = 250°F
𝑄𝐶 = 40 ∗ 240 − 232.5 = 300

Tin = 232.5°F 𝟗𝟎𝟎 > 𝟑𝟎𝟎 → 𝑺𝒆 𝒂𝒈𝒐𝒕𝒂 𝒑𝒓𝒊𝒎𝒆𝒓𝒐 𝒍𝒂 𝒄𝒐𝒓𝒓𝒊𝒆𝒏𝒕𝒆 𝒇𝒓í𝒂

 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

2) H2-C2 -> 40>15 𝐐𝐂 = −𝐐𝐇

Tout = 240°F mCpC2 ∗ Tout C2 − Tin C2 = −mCpH2 ∗ Tout H2 − Tin H2

mCpC2
Tout H2 = − ∗ Tout C2 − Tin C2 + Tin H2
mCpH2

Tin = 250°F Tout = 230°F 40

Tout C2 = − ∗ 240 − 232.5 + 260 = 230 °F
15

Tin = 232.5°F
 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

2) H2-C2 -> 40>15

Tout = 240°F
Δ𝑇 = 250 − 240 = 10 NO SE PUEDE!

Tout = 230°F
Tin = 250°F
Δ𝑇 = 232.5 − 230 = 2.5

Tin = 232.5°F
 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

3) H2-C1 -> 20>15

¿Cómo saber la otra temperatura?

RTA: Con la corriente que se agota!!!

Tin = 190°F |𝑄𝐻 | = 15 ∗ 190 − 250 = −900 = 900

Tin = 250°F
𝑄𝐶 = 20 ∗ 235 − 180 = 1100

Tin = 180°F 𝟏𝟏𝟎𝟎 > 𝟗𝟎𝟎 → 𝑺𝒆 𝒂𝒈𝒐𝒕𝒂 𝒑𝒓𝒊𝒎𝒆𝒓𝒐 𝒍𝒂 𝒄𝒐𝒓𝒓𝒊𝒆𝒏𝒕𝒆 𝐜𝐚𝐥𝐢𝐞𝐧𝐭𝐞

 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

3) H2-C1 -> 20>15 𝐐𝐂 = −𝐐𝐇

Tout = 225°F mCpC1 ∗ Tout C1 − Tin C1 = −mCpH2 ∗ Tout H2 − Tin H2

mCpH2
Tout C1 = − ∗ Tout H2 − Tin H2 + Tin C1
mCpC1

Tin = 250°F Tout = 190°F 15

Tout C1 = − ∗ 190 − 250 + 180 = 225 °F
20

Tin = 180°F
 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

3) H2-C1 -> 20>15

Tout = 225°F
Δ𝑇 = 250 − 225 = 25 YA AGOTÉ H2!

Tout = 190°F
Tin = 250°F
Δ𝑇 = 190 − 180 =10

Tin = 180°F
 ZONA CALIENTE
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

Cumplí el objetivo: Agotar las corrientes calientes para enfriar con intercambiadores las corrientes frías.

C1: Temperatura=225°F
Objetivo: 235°F Ya he utilizado 2: Uno para H1-C2, Dos para H2-C1.
1
C2: Temperatura=232.5°F ¿Cuántos me quedan? 4-2=2!
Objetivo: 240°F 2
 ZONA CALIENTE

C1: Temperatura=225°F C2: Temperatura=232.5°F

Objetivo: 235°F Objetivo: 240°F

𝑄𝑠𝑒𝑟𝑣𝑖𝑐𝑖𝑜 = 20 ∗ 235 − 225 = 200 𝑄𝑠𝑒𝑟𝑣𝑖𝑐𝑖𝑜 = 40 ∗ 240 − 232.5 = 300

𝑄𝐶𝑎𝑙𝑒𝑛𝑡𝑎𝑚𝑖𝑒𝑛𝑡𝑜 = − 200 + 300 = −500 → Q en el pinch point!

Es el calor que cede los servicios a las corrientes. Por eso es negativo
mCp mCp mCp
Zona Corrientes Tin (°F) Tout (°F) (Caliente) (Frio) (Total) Q neto Q acumulado
1 H1 260 250 30 0 30 300 300

2 H1-H2-C2 250 245 30+15 40 5 25 325

3 H1-H2-C2-C1 245 190 30+15 40+20 -15 -825 -500

4 H1-H2-C1 190 160 30+15 20 25 750 250

5 H2-C1 160 130 15 20 -5 -150 100

 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

𝐐 = 𝐦𝐂𝐩 ∗ 𝐓𝐨𝐮𝐭 − 𝐓𝐢𝐧

1) H1-C1 -> 30>20

¿Cómo saber la otra temperatura?

RTA: Con la corriente que se agota!!!

Tout = 160°F |𝑄𝐻 | = 30 ∗ 160 − 190 = −900 = 900

Tin = 190°F
𝑄𝐶 = 20 ∗ 180 − 120 = 1200
TI𝑛 = 120°F
1200> 𝟗𝟎𝟎 → 𝑺𝒆 𝒂𝒈𝒐𝒕𝒂 𝒑𝒓𝒊𝒎𝒆𝒓𝒐 𝒍𝒂 𝒄𝒐𝒓𝒓𝒊𝒆𝒏𝒕𝒆 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

1) H1-C1 -> 30>20 𝐐𝐂 = −𝐐𝐇

T𝑜𝑢𝑡 = 165°F mCpC1 ∗ Tout C1 − Tin C1 = −mCpH1 ∗ Tout H1 − Tin H1
mCp
Tout C1 = − mCpH1 ∗ Tout H1 − Tin H1 + T𝑖𝑛 C1
C1

Tin = 190°F Tout = 160°F 30

Tout C1 = − ∗ 160 − 190 + 120 = 165 °F
20

Tin = 120°F
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

1) H1-C1 -> 30>20

Tout = 165°F
Δ𝑇 = 190 − 165 = 25 No he agotado C1

Tout = 160°F
Tin = 190°F
Δ𝑇 = 160 − 120 = 40

Tin = 120°F
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

𝐐 = 𝐦𝐂𝐩 ∗ 𝐓𝐨𝐮𝐭 − 𝐓𝐢𝐧

2) H2-C1 -> 15>20

Tout = 180°F ¿Cómo saber la otra temperatura?

RTA: Con la corriente que se agota!!!

|𝑄𝐻 | = 15 ∗ 130 − 190 = −900 = 900

Tin = 190°F
𝑄𝐶 = 20 ∗ 180 − 165 = 300
Tin = 165°F
900> 𝟑𝟎𝟎 → 𝑺𝒆 𝒂𝒈𝒐𝒕𝒂 𝒑𝒓𝒊𝒎𝒆𝒓𝒐 𝒍𝒂 𝒄𝒐𝒓𝒓𝒊𝒆𝒏𝒕𝒆 𝒇𝒓í𝒂
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

2) H2-C1 -> 15>20 𝐐𝐂 = −𝐐𝐇

mCpC1 ∗ Tout C1 − Tin C1 = −mCpH2 ∗ Tout H2 − Tin H2
Tout = 180°F
mCpC1
Tout H2 = − ∗ Tout C1 − Tin C1 + Tin H2
mCpH2

Tin = 190°F 20
T𝑜𝑢𝑡 = 170°F Tout C2 = − ∗ 135 − 120 + 190 = 170 °F
15

Tin = 165°F
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

2) H2-C1 -> 15>20

Tout = 180°F NO SE PUEDE!
Δ𝑇 = 190 − 180 = 10 Debo volver a empezar con H2-C1

Tout = 170°F
Tin = 190°F
Δ𝑇 = 170 − 165 = 5

Tin = 165°F
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

𝐐 = 𝐦𝐂𝐩 ∗ 𝐓𝐨𝐮𝐭 − 𝐓𝐢𝐧

1) H2-C1 -> 15>20

¿Cómo saber la otra temperatura?

RTA: Con la corriente que se agota!!!

Tout = 130°F |𝑄𝐻 | = 15 ∗ 130 − 190 = −900 = 900

Tin = 190°F
𝑄𝐶 = 20 ∗ 180 − 120 = 1200
TI𝑛 = 120°F
1200> 𝟗𝟎𝟎 → 𝑺𝒆 𝒂𝒈𝒐𝒕𝒂 𝒑𝒓𝒊𝒎𝒆𝒓𝒐 𝒍𝒂 𝒄𝒐𝒓𝒓𝒊𝒆𝒏𝒕𝒆 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

1) H2-C1 -> 15>20 𝐐𝐂 = −𝐐𝐇

T𝑜𝑢𝑡 = 165°F mCpC1 ∗ Tout C1 − Tin C1 = −mCpH2 ∗ Tout H2 − Tin H2
mCp
Tout C1 = − mCpH2 ∗ Tout H2 − Tin H2 + Tin C1
C1

Tin = 190°F Tout = 130°F 15

Tout C1 = − ∗ 130 − 190 + 120 = 165 °F
20
Tin = 120°F
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

1) H2-C1 -> 15>20

Tout = 165°F
Δ𝑇 = 190 − 165 = 25 No he agotado C1

Tout = 130°F
Tin = 190°F
Δ𝑇 = 130 − 120 = 10

Tin = 120°F
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

𝐐 = 𝐦𝐂𝐩 ∗ 𝐓𝐨𝐮𝐭 − 𝐓𝐢𝐧

2) H1-C1 -> 30>20

Tout = 180°F ¿Cómo saber la otra temperatura?

RTA: Con la corriente que se agota!!!

|𝑄𝐻 | = 30 ∗ 160 − 190 = −900 = 900

Tin = 190°F
𝑄𝐶 = 20 ∗ 180 − 120 = 300
TI𝑛 = 165°F
900> 𝟑𝟎𝟎 → 𝑺𝒆 𝒂𝒈𝒐𝒕𝒂 𝒑𝒓𝒊𝒎𝒆𝒓𝒐 𝒍𝒂 𝒄𝒐𝒓𝒓𝒊𝒆𝒏𝒕𝒆 𝒇𝒓í𝒂
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

2) H1-C1 -> 30>20 𝐐𝐂 = −𝐐𝐇

mCpC1 ∗ Tout C1 − Tin C1 = −mCpH1 ∗ Tout H1 − Tin H1
Tout = 180°F
mCp
Tout H1 = − mCp C1 ∗ Tout C1 − Tin C1 + Tin H1
H1

Tin = 190°F T𝑜𝑢𝑡 = 180°F 20

Tout H1 = − ∗ 180 − 165 + 190 = 180 °F
30

Tin = 165°F
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒇𝒓í𝒂 → 𝒎𝑪𝒑𝒉 ≥ 𝒎𝑪𝒑𝒄

2) H1-C1 -> 30>20

Tout = 180°F
Δ𝑇 = 190 − 180 = 10 Se ha agotado C1

Tout = 180°F
Tin = 190°F
Δ𝑇 = 180 − 165 = 15

Tin = 165°F
 ZONA FRÍA
𝒁𝒐𝒏𝒂 𝒄𝒂𝒍𝒊𝒆𝒏𝒕𝒆 → 𝒎𝑪𝒑𝒄 ≥ 𝒎𝑪𝒑𝒉

Cumplí el objetivo: Agotar las corrientes frías para enfriar con intercambiadores las corrientes calientes.

H1: Temperatura=180°F
Objetivo: 160°F Ya he utilizado 2: Uno para H2-C1, Dos para H1-C1.
1
¿Cuántos me quedan? 3-2=1!
 ZONA FRÍA

H1: Temperatura=180°F
Objetivo: 160°F

𝑄𝑠𝑒𝑟𝑣𝑖𝑐𝑖𝑜 = 30 ∗ 180 − 160 = 200

𝑄𝐸𝑛𝑓𝑟𝑖𝑎𝑚𝑖𝑒𝑛𝑡𝑜 = 600 → Q en el pinch point!

Es el calor que entra a los servicios de las corrientes. Por eso es positivo.

mCp mCp mCp

Zona Corrientes Tin (°F) Tout (°F) (Caliente) (Frio) (Total) Q neto Q acumulado
1 H1 260 250 30 0 30 300 300

2 H1-H2-C2 250 245 30+15 40 5 25 325

3 H1-H2-C2-C1 245 190 30+15 40+20 -15 -825 -500

4 H1-H2-C1 190 160 30+15 20 25 750 250

5 H2-C1 160 130 15 20 -5 -150 100

 H1 Escala Caliente Escala Fría
260 250
H2 1 C2
250 240
2
245 235
3 C1 𝐦𝐂𝐩𝐧𝐞𝐭𝐨 = 𝐦𝐂𝐩𝐜𝐚𝐥𝐢𝐞𝐧𝐭𝐞 − 𝐦𝐂𝐩𝐟𝐫𝐢𝐨
190 180
4
160 150 𝐐𝐧𝐞𝐭 = 𝐦𝐂𝐩𝐧𝐞𝐭𝐨 ∗ (𝐓𝐢𝐧 − 𝐓𝐨𝐮𝐭 )
5
130 120

mCp mCp mCp

Zona Corrientes Tin (°F) Tout (°F) (Caliente) (Frio) (Total) Q neto Q acumulado

1 H1 260 250 30 0 30 300 300

2 H1-H2-C2 250 245 30+15 40 5 25 325

3 H1-H2-C2-C1 245 190 30+15 40+20 -15 -825 -500

4 H1-H2-C1 190 160 30+15 20 25 750 250

5 H2-C1 160 130 15 20 -5 -150 100

ZONA CALIENTE: ZONA FRIA:
H1-C2 H2-C1
H2-C1 H1-C1

H1 Escala Caliente Escala Fría

260 250
H2 C2
250 240

245 235
C1
190 180

160 150

130 120
 CÓMO HACER LA GRÁFICA COMPUESTA:

CORRIENTE CALIENTE

mCp
Zona Corrientes Tin (°F) Tout (°F) (Caliente) Q neto Q acumulado

1 H1 260 250 30 300 4800

2 H1-H2-C2 250 245 30+15 225 4500

3 H1-H2-C2-C1 245 190 30+15 2475 4275

4 H1-H2-C1 190 160 30+15 1350 1800

5 H2-C1 160 130 15 450 450

5 H2-C1 130 120 0 0 0

 CÓMO HACER LA GRÁFICA COMPUESTA:

CORRIENTE FRIA

mCp
Zona Corrientes Tin (°F) Tout (°F) (Frio) Q neto Q acumulado

2 H1-H2-C2 240 235 40 200 5300

3 H1-H2-C2-C1 235 180 40+20 3300 5100

4 H1-H2-C1 180 150 20 600 1800

5 H2-C1 150 120 20 600 1200

120 110 0 600 600

 270

260

250

240
Corriente caliente
230

220 Corriente fría

210
Temperatura [°F]

200

190

180

170

160

150

140

130

120

110

100
0 1000 2000 3000 4000 5000 6000
Q [Btu/hr ]
 CÓMO HACER LA GRÁFICA GRAM COMPUESTA:

Temperatura
mCp mCp mCp (°F) Q acu
Zona Corrientes Tin (°F) Tout (°F) (Caliente) (Frio) (Total) Q neto Q acumulado
260 500
1 H1 260 250 30 0 30 300 300
250 800
2 H1-H2-C2 250 245 30+15 40 5 25 325
245 825
3 H1-H2-C2-C1 245 190 30+15 40+20 -15 -825 -500
190 0
4 H1-H2-C1 190 160 30+15 20 25 750 250
160 750
5 H2-C1 160 130 15 20 -5 -150 100
130 600
Temperatura Q acu 280

(°F) (Btu/hr) 260

240
260 500

Temperatura [°F]
220

250 800
200

245 825 180

160
190 0
140

160 750 120

0 100 200 300 400 500 600 700 800
Q [Btu/hr ]
130 600
PROYECTO INTEGRADO IV
Integración energética
Clase Taller

INTRODUCCIÓN CONSTRUCCIÓN CURVAS COMPUESTAS

PINCH POINT REQUERIMIENTOS ENERGÉTICOS

Rafael AMAYA-GÓMEZ
ChE, Math, MSc, PhD
53
