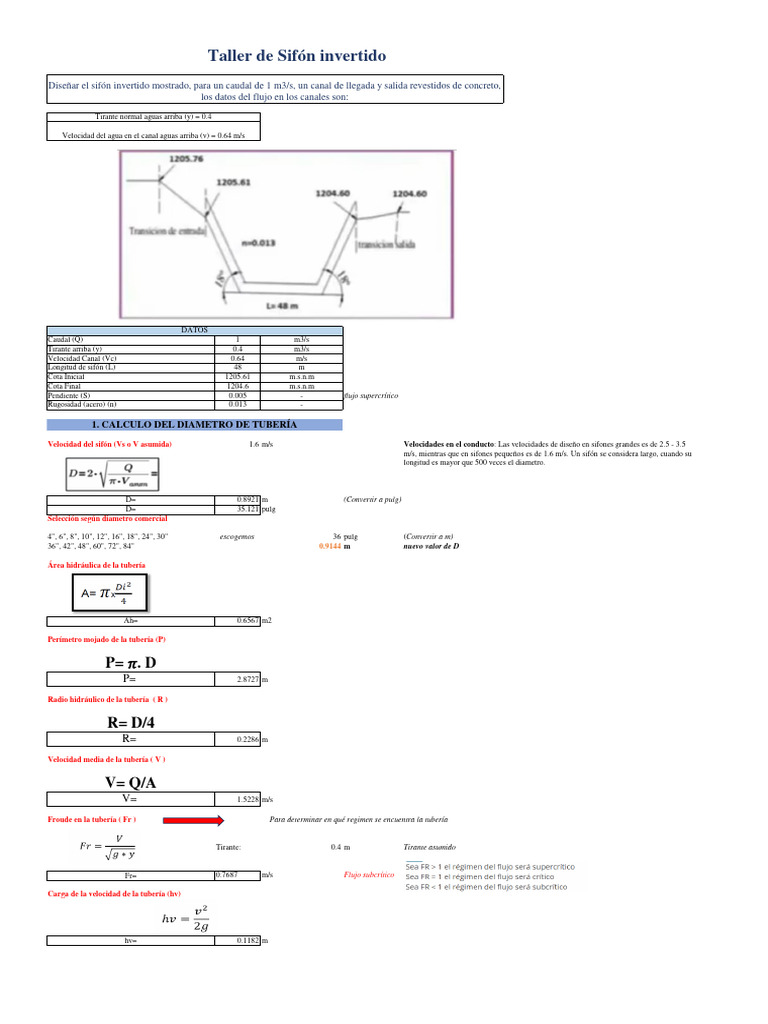

Taller de Sifón invertido

Diseñar el sifón invertido mostrado, para un caudal de 1 m3/s, un canal de llegada y salida revestidos de concreto,
los datos del flujo en los canales son:

Tirante normal aguas arriba (y) = 0.4

Velocidad del agua en el canal aguas arriba (v) = 0.64 m/s

DATOS
Caudal (Q) 1 m3/s
Tirante arriba (y) 0.4 m3/s
Velocidad Canal (Vc) 0.64 m/s
Longitud de sifón (L) 48 m
Cota Inicial 1205.61 m.s.n.m
Cota Final 1204.6 m.s.n.m
Pendiente (S) 0.005 - flujo supercrítico
Rugosidad (acero) (n) 0.013 -

1. CALCULO DEL DIAMETRO DE TUBERÍA

Velocidad del sifón (Vs o V asumida) 1.6 m/s Velocidades en el conducto: Las velocidades de diseño en sifones grandes es de 2.5 - 3.5
m/s, mientras que en sifones pequeños es de 1.6 m/s. Un sifón se considera largo, cuando su
longitud es mayor que 500 veces el diametro.

D= 0.8921 m (Convertir a pulg)


D= 35.121 pulg
Selección según diametro comercial

4", 6", 8", 10", 12", 16", 18", 24", 30" escogemos 36 pulg (Convertir a m)
36", 42", 48", 60", 72", 84" 0.9144 m nuevo valor de D

Área hidráulica de la tubería

Ah= 0.6567 m2

Perímetro mojado de la tubería (P)

P= 𝜋. D
P= 2.8727 m

Radio hidráulico de la tubería ( R )

R= D/4
R= 0.2286 m

Velocidad media de la tubería ( V )

V= Q/A
V= 1.5228 m/s

Froude en la tubería ( Fr ) Para determinar en qué regimen se encuentra la tubería

Tirante: 0.4 m Tirante asumido

Fr= 0.7687 m/s Flujo subcrítico

Carga de la velocidad de la tubería (hv)

hv= 0.1182 m
2. ALTURA MÍNIMA DE AHOGAMIENTO

0.1773 m

0.4368 m

0.5905 m

Comprobamos si: D < Hmin


0.9144 < 0.5905 no cumple
0.9144 elegimos el mismo que el D
3. CALCULO DE LAS PÉRDIDAS HIDRÁULICAS

Por transición de entrada a tubería K= 0.1

Donde
V2: Velocidad de la tubería
V1: Velocidad canal

hte= 0.0097 m

Por transición de salida de tubería K= 0.2

Donde
V3: Velocidad de la tubería
V4: Velocidad canal

hts= 0.0195 m

Por rejillas en entrada y salida

L= 1 m
Espaciamiento= 0.1 m Para que el flujo pueda trancisar
Soleras= 9 und
∅ 1/4" = 0.0064 m

Área neta de la rejilla (An)


Ar= L*L- Soleras*Ø Ar= 0.9424 m2
An= Ah* Ar An= 0.6189 m2

Coeficiente de pérdidas de rejilla

Donde
An: Área neta de la rejilla
Ag: Área hidráulica de la tubería

K= 0.1377

Velocidad neta por rejilla

Vn= Q/An
Vn= 1.6159 m/s

Pérdidas por entrada y salida

Entrada: 0.0183 m
Salida: 0.0183 m

Pérdidas por entrada al conducto (inclinación) K= 0.23

h3= 0.0272 m

Pérdida por fricción en tubería (hf) Cr= 115 Acero (Hazen Williams)

hf= 0.1205

Donde
f= 0.018 Acero (Darcy)
hf= 0.1117 m

Por cambio de dirección o codos Kc= 0.25 Codos comunes

SUMA 0.8944

hcd= 0.0264 m

Pérdidas de cargas totales (h total)


h total= 0.2399 m

[Link] DE COTAS
Δz= Cota inicial-Cota final
Δz= 1.01 m

Verificación de cotas Pérdidas de


carga total < Diferencia de cotas
0.2399 < 1.01
CUMPLE
