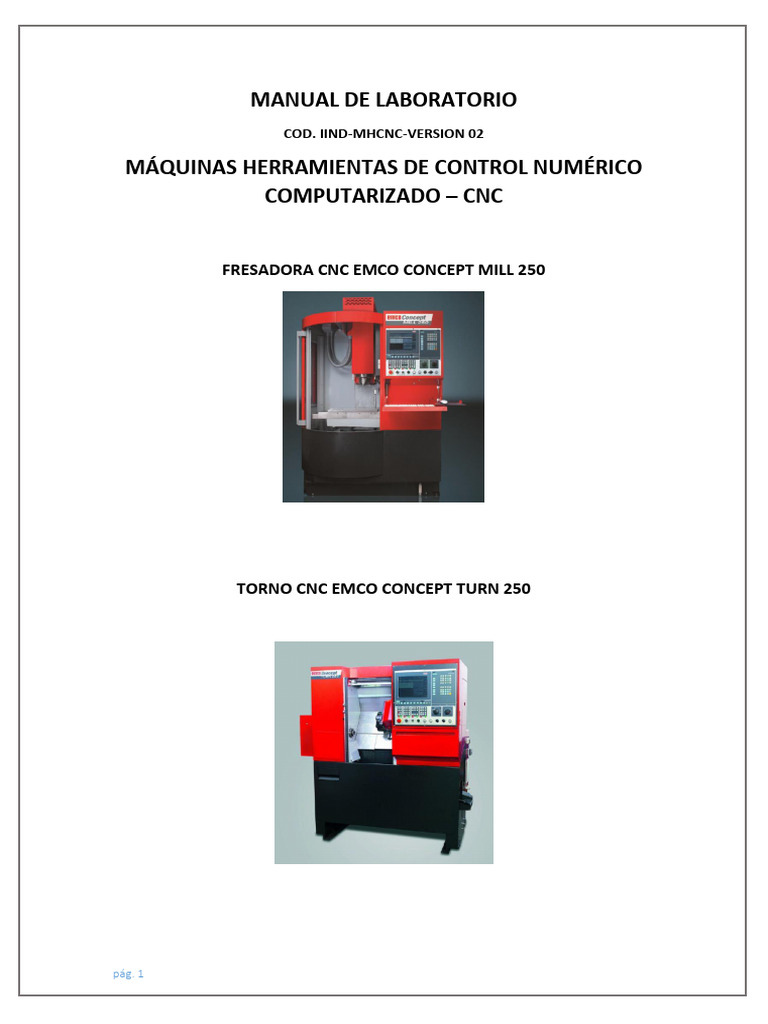

MANUAL DE LABORATORIO

COD. IIND-MHCNC-VERSION 02

MÁQUINAS HERRAMIENTAS DE CONTROL NUMÉRICO

COMPUTARIZADO – CNC

FRESADORA CNC EMCO CONCEPT MILL 250

TORNO CNC EMCO CONCEPT TURN 250

pág. 1
 FRESADORA CNC
EMCO CONCEPT MILL 250

Software de Control GE FANUC series 21 MB

pág. 2
 INFORMACION GENERAL DE LA FRESADORA CNC - CONCEPT MILL 250

La fresadora cnc marca EMCO, modelo Concept Mill 250 es una fresadora equipada
con movimientos en los 03 ejes de coordenadas XYZ. Este modelo de fresadora tiene
un sistema de control que utiliza el software EMCO WinNC GE SERIES FANUC 21MB
Fresado y es una parte del concepto de enseñanza EMCO basada en PC.
El objetivo de este concepto es aprender a operar y programar el control original en el
PC.
Con EMCO WinNC para las fresadoras de la serie EMCO Concept MILL se pueden
controlar directamente desde el PC y poseen la capacidad de intercambiar los tipos de
controladores.
Usando un digitalizador o el teclado del control (accesorio) operar el software será
mucho más fácil y, por la similitud con el control original, didácticamente más efectivo.
La fresadora cnc está ubicada en la estación 2 del Laboratorio CIM y su función
principal es la fabricación de matrices de manera integrada al CIM o de manera
individual, es decir puede trabajar en la estación 2 de manera autónoma.

DESCRIPCION DE LA FRESADORA CNC EMCO CONCEPT MILL 250

La fresadora cuenta con las siguientes características generales:
 Velocidad máxima del husillo 10 000 rpm.
 Potencia 7 KW.
 Cantidad de estaciones para herramientas 20.
 Alcance del eje X: 350 mm.
 Alcance del eje Y: 250 mm.
 Alcance del eje Z: 300 mm.
 Superficie de sujeción: 500 x 300 mm.
 Central de lubricación.
 Estructura completamente cerrada que incluye bandeja para viruta.
 Pc integrada a la máquina.
 Pantalla a colores LCD de 12 “.
 Prensa de sujeción acorde con el sistema de alimentación automática.
 Puerto USB en la parte frontal.
 Conexión Ethernet en la cabina eléctrica.

pág. 3
DATOS TECNICOS DE LA MAQUINA

pág. 4
pág. 5
pág. 6
DATOS TECNICOS DEL SISTEMA DE CONTROL CON PC PARA FRESADORA CNC
El sistema de control está separado del panel de operación de la máquina y del panel
específico del control intercambiable.
El panel de control específico está integrado a una PC y a un monitor a colores de 12”

DESCRIPCION DEL CONTROL MULTI – OPERACIONAL

El control multi - operacional es una PC industrial integrado a un monitor LCD.
Este sistema tiene una construcción especial protegida con un sistema anti vibratorio y
de las condiciones duras del trabajo de mecanizado.
Por un puerto LAN del Control se puede integrar fácilmente a un network existente.
Cuenta con un sistema de transferencia rápida de datos vía USB.

CONFIGURACION DE LA PC
Parámetros Técnicos:

 Procesador de 1.6 GHz AMD/Dual Core.

 1 Gb de RAM.
 4 Gb Compact Flash.
 1 puerto RS232.
 1 puerto USB.
 2 puertos LAN.
 PS2 mouse + teclado (US).
 TFT integrado de 12,1”.
 Rango de temperatura 5 – 50 oC.
 MS Windows 7.

pág. 7
pág. 8
pág. 9
pág. 10
pág. 11
pág. 12
pág. 13
pág. 14
pág. 15
pág. 16
pág. 17
pág. 18
pág. 19
pág. 20
pág. 21
 TORNO CNC - CONCEPT TURN 250

Software de Control GE FANUC series 21 TB

pág. 22
INFORMACION GENERAL DEL TORNO CNC - CONCEPT TURN 250
El torno cnc marca EMCO, modelo Concept Turn 250 es un torno equipado con
movimientos en los 02 ejes de coordenadas XZ y un tercer eje C. Este modelo de torno
cnc tiene un sistema de control que utiliza el software EMCO WinNC GE SERIES FANUC
21TB torneado y es una parte del concepto de enseñanza EMCO basada en PC.
Con EMCO WinNC para los tornos cnc de la serie EMCO Concept TURN se pueden
controlar directamente desde el PC y poseen la capacidad de intercambiar los tipos de
controladores.
Usando un digitalizador o el teclado del control (accesorio) operar el software será
mucho más fácil y, por la similitud con el control original, didácticamente más efectivo.
El torno cnc está ubicado en la estación 1 del Laboratorio CIM y su función principal es
la fabricación de elementos de revolución así como mecanizado de superficies fresadas
debido a que está equipado con herramientas motorizadas. El torno cnc puede trabajar
de manera integrada al CIM o de manera individual, es decir puede trabajar en la
estación 1 de manera autónoma.

DESCRIPCIÓN DEL TORNO CNC EMCO CONCEPT TURN 250

El torno cnc cuenta con las siguientes características:

 Pc para control de dos ejes del torno CNC de control intercambiable.

 Torreta de 12 herramientas.
 Potencia del husillo principal de 5,5 KW.
 Máxima velocidad del husillo de 60 – 6300 rpm
 Alcance del eje X: 100 mm.
 Alcance del eje Z: 300 mm.
 Central de lubricación
 Área de trabajo completamente cerrada.
 Sistema integrado a PC.
 Monitor LED de 12”.

DATOS TECNICOS DEL SISTEMA DE CONTROL CON PC

El sistema de control está separado del panel de operación de la máquina y del panel
específico del control intercambiable.
El panel de control específico está integrado a una PC y a un monitor a colores de 12”

pág. 23
DESCRIPCION DEL CONTROL MULTI – OPERACIONAL
El control multi - operacional es una PC industrial integrado a un monitor LCD.
Este sistema tiene una construcción especial protegida con un sistema anti vibratorio y
de las condiciones duras del trabajo de mecanizado.
Por un puerto LAN del Control se puede integrar fácilmente a un network existente.
Cuenta con un sistema de transferencia rápida de datos vía USB.

CONFIGURACION DE LA PC
Parámetros Técnicos:
• Procesador de 1.6 GHz AMD/Dual Core.
• 1 Gb de RAM.
• 4 Gb Compact Flash.
• 1 puerto RS232.
• 1 puerto USB.
• 2 puertos LAN.
• PS2 mouse + teclado (US).
• TFT integrado de 12,1”.
• Rango de temperatura 5 – 50 oC.
• MS Windows 7.

pág. 24
 DATOS TECNICOS DEL TORNO CNC

pág. 25
pág. 26
pág. 27
pág. 28
pág. 29
pág. 30
pág. 31
pág. 32
pág. 33
pág. 34
 DESARROLLO DE PRÁCTICAS DE LABORATORIO – CIM
PROYECTO DE MECANIZADO (24 horas)

pág. 35
pág. 36
pág. 37
pág. 38
pág. 39
pág. 40
PRÁCTICA 1: REFERENCIAR TORNO CNC – CERO MAQUINA (02 horas)

pág. 41
PRÁCTICA 2: MEDICION DE HERRAMIENTAS – TORNO CNC (04 horas)

pág. 42
pág. 43
PRÁCTICA 3: DECALAJE DE ORIGEN – CERO PIEZA TORNO CNC (02 horas)

pág. 44
pág. 45
PRÁCTICA 4: EDITAR PROGRAMA TORNO CNC (04 horas)

pág. 46
pág. 47
pág. 48
PRÁCTICA 5: EJECUTAR PROGRAMA EN VACIO (02 horas)

pág. 49
pág. 50
PRÁCTICA 6: REALIZAR MECANIZADO EN TORNO CNC (02 horas)

Operación 1: Verificar la presión de aire en 6 bar en el manómetro de la máquina.

Operación 2: Verificar el nivel de aceite y refrigerante.
Operación 3: Sujetar con el chuck la pieza en bruto.
Operación4: Cargar el programa y ejecutar.

PRÁCTICA 7: CONTROL DE CALIDAD-MAQUINA DE MEDICION POR COORDENADAS –

CMM (04 horas)
Operación 1: Referenciar CMM.
Operación 2: Insertar PIEZA del Proyecto en MAQUINA DE MEDICION POR
COORDENADAS.
• Montar pieza en la mesa de la CMM.
• Cargar PIEZA CAD al software CALYPSO 5.6
Operación 3: Medir base de medición.
Operación 4: Verificar medidas y tolerancias dimensionales, geométricas y de posición
SEGÚN PLANO DE DISEÑO.

pág. 51
PRÁCTICA 8: REFERENCIAR FRESADORA CNC – CERO MAQUINA (02 horas)

pág. 52
PRÁCTICA 9: MEDICION DE HERRAMIENTAS EN FRESADORA CNC (04 horas)

pág. 53
pág. 54
PRÁCTICA 10: MEDIR DECALAJE DE ORIGEN- CERO PIEZA FRESADORA CNC (02 horas)

pág. 55
pág. 56
PRÁCTICA 11: EDITAR PROGRAMA EN FRESADORA CNC (02 horas)

pág. 57
pág. 58
pág. 59
PRÁCTICA 12: EJECUTAR EN VACIO PROGRAMA EN FRESADORA CNC (01 horas)

pág. 60
pág. 61
PRÁCTICA 13: REALIZAR MECANIZADO EN FRESADORA CNC (02 horas)
Operación 1: Verificar la presión de aire en 6 bares en el manómetro de la máquina.
Operación 2: Verificar el nivel de aceite y refrigerante.
Operación 3: Sujetar pieza en la prensa de la mesa de la fresadora
Operación4: Seleccionar y ejecutar programa.

PRACTICA 14: CONTROL DE CALIDAD-MAQUINA DE MEDICION POR COORDENADAS –

MMC (02 horas)

pág. 62
