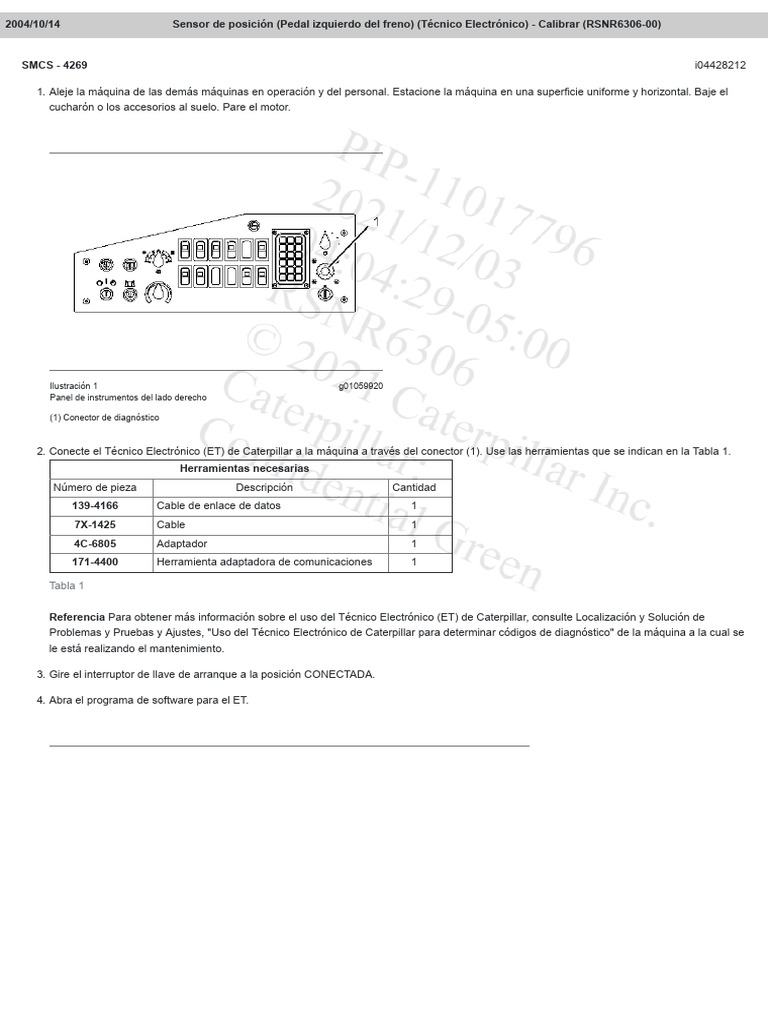

2004/10/14 Sensor de posición (Pedal izquierdo del freno) (Técnico Electrónico) - Calibrar (RSNR6306-00)
SMCS - 4269 i04428212
1. Aleje la máquina de las demás máquinas en operación y del personal. Estacione la máquina en una superficie uniforme y horizontal. Baje el
cucharón o los accesorios al suelo. Pare el motor.
Ilustración 1 g01059920
Panel de instrumentos del lado derecho
(1) Conector de diagnóstico
2. Conecte el Técnico Electrónico (ET) de Caterpillar a la máquina a través del conector (1). Use las herramientas que se indican en la Tabla 1.
Herramientas necesarias
Número de pieza Descripción Cantidad
139-4166 Cable de enlace de datos 1
7X-1425 Cable 1
4C-6805 Adaptador 1
171-4400 Herramienta adaptadora de comunicaciones 1
Tabla 1
Referencia Para obtener más información sobre el uso del Técnico Electrónico (ET) de Caterpillar, consulte Localización y Solución de
Problemas y Pruebas y Ajustes, "Uso del Técnico Electrónico de Caterpillar para determinar códigos de diagnóstico" de la máquina a la cual se
le está realizando el mantenimiento.
3. Gire el interruptor de llave de arranque a la posición CONECTADA.
4. Abra el programa de software para el ET.
Ilustración 2 g01118252
5. Seleccione "Transmission 994F" (Transmisión 994F) de la pantalla "ECM Selector" (Selector de ECM) y haga clic en el botón "OK".
Ilustración 3 g01118261
6. Seleccione el menú "Servicio" de la barra de herramientas que aparece en la parte superior de la pantalla.
7. Seleccione "Calibraciones" del menú "Servicio".
8. Seleccione "Calibración del pedal del convertidor de par" (Calibración del pedal del convertidor de par) del menú "Calibraciones".
Ilustración 4 g01118302
9. Seleccione el botón "Siguiente" (Siguiente) para iniciar la calibración. Se muestra un botón de marca de verificación a la izquierda de un paso
completado y el paso siguiente se resaltará en texto en negrita. Después de la finalización exitosa de un paso, puede ser necesario seleccionar
el botón "Next" para comenzar el siguiente paso. Siga los pasos que se indican en la sección inferior de la pantalla hasta que el procedimiento
de calibración esté completo.
Nota: El paso que sea necesario realizar actualmente estará en negrita. Todos los demás pasos se mostrarán en texto gris.
Ilustración 5 g01060545
10. Cuando la calibración esté completa, el ET mostrar una pantalla de estado. La pantalla de estado le informará si la calibración fue exitosa. Si la
calibración no fue exitosa, el ET mostrará la razón de la falla. Seleccione el botón "Restart" (Reiniciar) para repetir la calibración o presione el
botón "Finish" (Finalizar) para salir de la pantalla de estado.
Nota: La transmisión (ECM) almacenará los datos de calibración nuevos cuando la calibración sea exitosa.
11. Gire el interruptor de llave de arranque a la posición DESCONECTADA. Quite la herramienta de servicio de la máquina.
