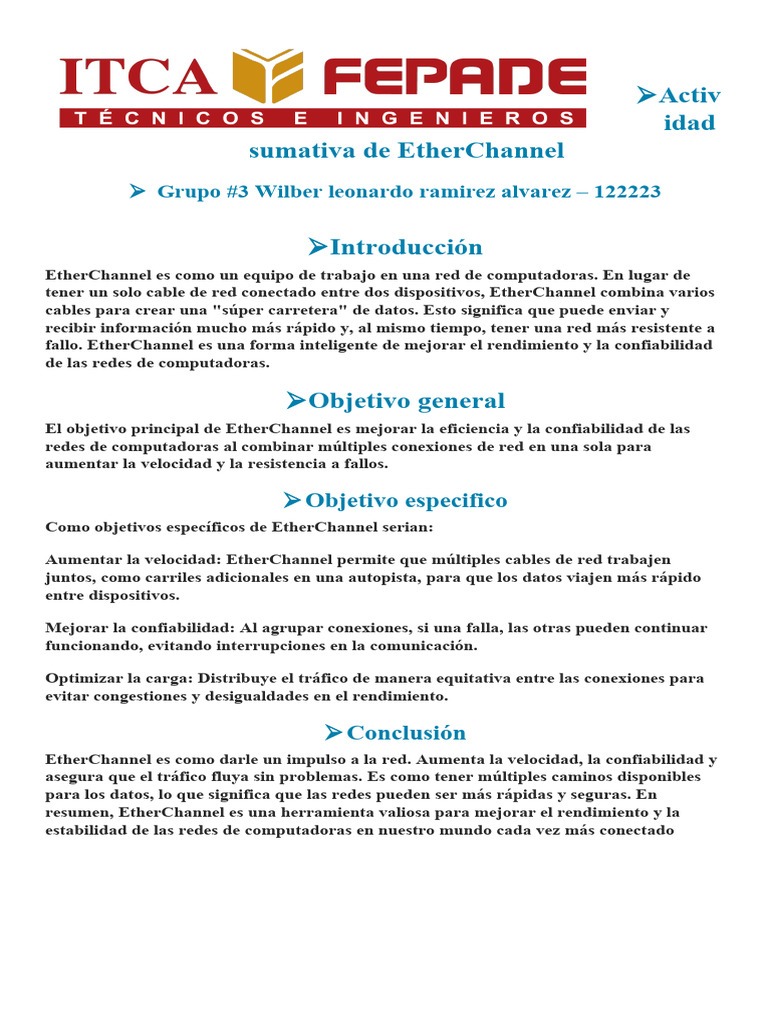

Activ
idad
sumativa de EtherChannel
Grupo #3 Wilber leonardo ramirez alvarez – 122223
Introducción
EtherChannel es como un equipo de trabajo en una red de computadoras. En lugar de
tener un solo cable de red conectado entre dos dispositivos, EtherChannel combina varios
cables para crear una "súper carretera" de datos. Esto significa que puede enviar y
recibir información mucho más rápido y, al mismo tiempo, tener una red más resistente a
fallo. EtherChannel es una forma inteligente de mejorar el rendimiento y la confiabilidad
de las redes de computadoras.
Objetivo general
El objetivo principal de EtherChannel es mejorar la eficiencia y la confiabilidad de las
redes de computadoras al combinar múltiples conexiones de red en una sola para
aumentar la velocidad y la resistencia a fallos.
Objetivo especifico
Como objetivos específicos de EtherChannel serian:
Aumentar la velocidad: EtherChannel permite que múltiples cables de red trabajen
juntos, como carriles adicionales en una autopista, para que los datos viajen más rápido
entre dispositivos.
Mejorar la confiabilidad: Al agrupar conexiones, si una falla, las otras pueden continuar
funcionando, evitando interrupciones en la comunicación.
Optimizar la carga: Distribuye el tráfico de manera equitativa entre las conexiones para
evitar congestiones y desigualdades en el rendimiento.
Conclusión
EtherChannel es como darle un impulso a la red. Aumenta la velocidad, la confiabilidad y
asegura que el tráfico fluya sin problemas. Es como tener múltiples caminos disponibles
para los datos, lo que significa que las redes pueden ser más rápidas y seguras. En
resumen, EtherChannel es una herramienta valiosa para mejorar el rendimiento y la
estabilidad de las redes de computadoras en nuestro mundo cada vez más conectado
Definición de EtherChannel
PARA MÍ EL ETHERCHANNEL, ES UNA TECNOLOGÍA QUE PERMITE COMBINAR
MÚLTIPLES CONEXIONES DE RED, COMO CABLES ETHERNET, PARA CREAR UNA
ÚNICA CONEXIÓN MÁS RÁPIDA Y CONFIABLE, ETHERCHANNEL AGRUPA
MÚLTIPLES CABLES DE RED PARA AUMENTAR LA VELOCIDAD Y LA
CONFIABILIDAD DE LA CONEXIÓN ENTRE DISPOSITIVOS, COMO SWITCHES O
ROUTERS, EN UNA RED DE COMPUTADORAS. ESTO AYUDA A MEJORAR EL
RENDIMIENTO Y LA DISPONIBILIDAD DE LA RED.
Objetivo de implementación de EtherChannel
El objetivo principal de la implementación de EtherChannel es aumentar el rendimiento y la
disponibilidad de una red de computadoras al combinar múltiples conexiones individuales en un
solo canal lógico. Esto se logra mediante la agrupación de enlaces físicos para formar un enlace
lógico de mayor capacidad y redundancia. Las metas específicas de implementar EtherChannel
son:
AUMENTO DE ANCHO DE BANDA
Al combinar varias conexiones en un solo canal, se incrementa la capacidad de transmisión de
datos. Esto permite que la red maneje un mayor volumen de tráfico y ofrezca un rendimiento
más rápido, especialmente en redes con alto tráfico
BALANCEO DE CARGA
Al combinar varias conexiones en un solo canal, se incrementa la capacidad de
transmisión de datos. Esto permite que la red maneje un mayor volumen de tráfico y
ofrezca un rendimiento más rápido, especialmente en redes con alto tráfico
REDUNDANCIA
EtherChannel proporciona una mayor disponibilidad de red al permitir que las conexiones
continúen funcionando incluso si una de ellas falla. Esto reduce los tiempos de inactividad y
aumenta la confiabilidad de la red.
MAYOR ESTABILIDAD
EtherChannel proporciona una mayor disponibilidad de red al permitir que las conexiones
continúen funcionando incluso si una de ellas falla. Esto reduce los tiempos de inactividad y
aumenta la confiabilidad de la red.
CUALES SON LAS RESTRICCIONES DE
ETHERCHANNEL
COMPATIBILIDAD DEL HARDAWARE
Para configurar EtherChannel, los dispositivos de red involucrados, como switches y routers, deben ser
compatibles con esta tecnología.
NUMEROS DE PUERTOS
El número de puertos que se pueden agrupar en un canal EtherChannel suele estar limitado. Esto varía según el
fabricante y el modelo del equipo. Es importante conocer y respetar estas limitaciones.
ACTUALIZACIONES DEL FIRMWARE Y SOFTWARE
Mantener el firmware y el software de los dispositivos de red actualizados es esencial para evitar problemas de
compatibilidad y aprovechar las mejoras de seguridad y rendimiento relacionadas con EtherChannel
PROTOCOLOS DE ENRUTAMIENTO
Al utilizar EtherChannel en un entorno de enrutamiento, debes asegurarte de que los protocolos de enrutamiento
sean compatibles y estén configurados correctamente para trabajar con EtherChannel.
TIPOS DE BALANCEO DE CARGA
EtherChannel ofrece varios métodos de balanceo de carga, como basado en direcciones MAC, IP o protocolo.
Es importante seleccionar el método adecuado según las necesidades de la red, y este método debe coincidir en
ambos extremos del enlace.
VENTAJAS DE LA IMPLEMENTACION DE
ETHERCHANNEL
ETHERCHANNEL ES UNA TECNOLOGÍA DE CISCO QUE PERMITE LA AGRUPACIÓN LÓGICA DE
VARIOS ENLACES FÍSICOS ETHERNET.A CONTINUACIÓN, SE PRESENTAN ALGUNAS VENTAJAS
DE LA IMPLEMENTACIÓN DE ETHERCHANNEL:
REDUNDANCIA: ETHERCHANNEL PROPORCIONA REDUNDANCIA, YA QUE EL ENLACE
GENERAL SE VE COMO UNA ÚNICA CONEXIÓN LÓGICA. ADEMÁS, LA PÉRDIDA DE UN
ENLACE FÍSICO DENTRO DEL CANAL NO AFECTA LA CONECTIVIDAD GENERAL
AUMENTO DE ANCHO DE BANDA: ETHERCHANNEL PERMITE AGREGAR ANCHO DE
BANDA ENTRE DISPOSITIVOS DE RED CRÍTICOS. ES POSIBLE AGREGAR EL ANCHO DE
BANDA DE CUALQUIERA DE LOS ENLACES QUE TENEMOS EN EL ETHERCHANNEL, LO
QUE PERMITE UN CRECIMIENTO ESCALABLE Y A MEDIDA
COHERENCIA EN LA CONFIGURACIÓN: TODO SE CONFIGURA EN EL PUERTO
ETHERCHANNEL, LO QUE ASEGURA LA COHERENCIA EN LOS PUERTOS
COMPATIBILIDAD: LA TECNOLOGÍA ETHERCHANNEL ESTÁ DISPONIBLE PARA TODAS
LAS VELOCIDADES DE LOS ENLACES ETHERNET Y ES COMPLETAMENTE COMPATIBLE
CON EL CISCO IOS SOFTWARE
ANCHOS DE BANDA SEGUN TIPO DE SW
SEGÚN LOS RESULTADOS DE MI BÚSQUEDA, LAS VELOCIDADES MÁXIMAS QUE PUEDE SOPORTAR
ETHERCHANNEL VARÍAN SEGÚN EL TIPO DE SWITCH Y LA CANTIDAD DE PUERTOS QUE SE UTILICEN
EN EL CANAL. A CONTINUACIÓN, SE PRESENTAN LAS VELOCIDADES MÁXIMAS SEGÚN EL TIPO DE
SWITCH:
CATALYST 5500/5000: SE PUEDE CREAR UN CANAL A PARTIR DE DOS PUERTOS, LO QUE CREA
UN ENLACE DE 200 MBPS (400 MBPS, DÚPLEX COMPLETO) O CUATRO PUERTOS, LO QUE CREA
UN ENLACE DE 400 MBPS (800 MBPS, DÚPLEX COMPLETO). ALGUNAS TARJETAS Y
PLATAFORMAS TAMBIÉN ADMITEN GIGABIT ETHERCHANNEL Y TIENEN LA CAPACIDAD DE
UTILIZAR ENTRE DOS Y OCHO PUERTOS EN UN ETHERCHANNEL
CATALYST 4500/4000, 6500/6000: LA VELOCIDAD MÁXIMA QUE PUEDE SOPORTAR
ETHERCHANNEL EN ESTOS SWITCHES ES DE 8 GBPS
ES IMPORTANTE TENER EN CUENTA QUE LA VELOCIDAD MÁXIMA QUE PUEDE SOPORTAR
ETHERCHANNEL TAMBIÉN DEPENDE DE LA VELOCIDAD DE LOS ENLACES FÍSICOS QUE SE UTILIZAN
EN EL CANAL. POR EJEMPLO, SI SE UTILIZAN CUATRO ENLACES FAST ETHERNET (100 MBPS CADA
UNO) EN UN ETHERCHANNEL, LA VELOCIDAD MÁXIMA QUE SE PUEDE OBTENER ES DE 400 MBPS (800
MBPS, DÚPLEX COMPLETO).
DIFERENCIA DE LACP Y PAGP
PAGP (PORT AGGREGATION PROTOCOL):
ORIGEN: PAGP ES UN PROTOCOLO PROPIETARIO DESARROLLADO POR CISCO SYSTEMS. ESTO
SIGNIFICA QUE, EN SU MAYORÍA, SOLO SE UTILIZA EN EQUIPOS DE RED DE CISCO.
MODOS DE OPERACIÓN: PAGP TIENE DOS MODOS DE OPERACIÓN: "DESIRABLE" Y "AUTO". LOS
DOS EXTREMOS DEL ENLACE DEBEN ESTAR CONFIGURADOS PARA USAR EL MISMO MODO
PARA QUE LA AGREGACIÓN DE ENLACES FUNCIONE.
EJEMPLO DE CONFIGURACIÓN CISCO PAGP:
LACP (LINK AGGREGATION CONTROL PROTOCOL):
ORIGEN: LACP ES UN PROTOCOLO ESTÁNDAR DEFINIDO EN EL ESTÁNDAR IEEE 802.3AD. ESTO
SIGNIFICA QUE ES UN PROTOCOLO ABIERTO Y ES COMPATIBLE CON UNA VARIEDAD DE
EQUIPOS DE RED DE DIFERENTES FABRICANTES, NO SOLO LOS DE CISCO.
MODOS DE OPERACIÓN: LACP TAMBIÉN TIENE DOS MODOS DE OPERACIÓN: "ACTIVE"
(ACTIVO) Y "PASSIVE" (PASIVO). AL IGUAL QUE CON PAGP, LOS DOS EXTREMOS DEL ENLACE
DEBEN ESTAR CONFIGURADOS PARA USAR EL MISMO MODO PARA QUE LA AGREGACIÓN DE
ENLACES FUNCIONE.
EJEMPLO DE CONFIGURACIÓN LACP:
PROCESO PARA LA VERIFICACION DE PROBLEMAS
DE ETHERCHANNEL
PARA VERIFICAR Y SOLUCIONAR PROBLEMAS DE ETHERCHANNEL, SE PUEDEN SEGUIR LOS
SIGUIENTES PASOS:
VERIFICAR ETHERCHANNEL: TODAS LAS INTERFACES DENTRO DE UN
ETHERCHANNEL DEBEN TENER LA MISMA CONFIGURACIÓN DE VELOCIDAD Y MODO
DÚPLEX, DE VLAN NATIVAS Y PERMITIDAS EN LOS ENLACES TRONCALES, Y DE VLAN
DE ACCESO EN LOS PUERTOS DE ACCESO. ES IMPORTANTE GARANTIZAR ESTAS
CONFIGURACIONES PARA REDUCIR SIGNIFICATIVAMENTE LOS PROBLEMAS DE RED
RELACIONADOS CON ETHERCHANNEL
VERIFICAR LA CONFIGURACIÓN: EXISTEN VARIOS COMANDOS PARA VERIFICAR UNA
CONFIGURACIÓN ETHERCHANNEL, COMO EL COMANDO "SHOW ETHERCHANNEL
SUMMARY", QUE MUESTRA UNA LÍNEA DE INFORMACIÓN PARA CADA ETHERCHANNEL
CONFIGURADO EN EL DISPOSITIVO
VERIFICAR LA CONECTIVIDAD: ES IMPORTANTE VERIFICAR LA CONECTIVIDAD
ENTRE LOS DISPOSITIVOS CONECTADOS A TRAVÉS DEL ETHERCHANNEL. SE PUEDEN
UTILIZAR COMANDOS COMO "PING" O "TRACEROUTE" PARA VERIFICAR LA
CONECTIVIDAD
SOLUCIONAR PROBLEMAS COMUNES: ENTRE LOS PROBLEMAS COMUNES DE
ETHERCHANNEL SE INCLUYEN LA CONFIGURACIÓN INCORRECTA DE VLAN, LA FALTA
DE COMPATIBILIDAD ENTRE LOS EXTREMOS DEL ETHERCHANNEL Y LA FALTA DE
CONFIGURACIÓN DE LOS MODOS DE NEGOCIACIÓN DINÁMICA PARA PAGP Y LACP.
PARA SOLUCIONAR ESTOS PROBLEMAS, SE PUEDEN UTILIZAR COMANDOS COMO
"SHOW INTERFACES PORT-CHANNEL" O "SHOW ETHERCHANNEL PORT-
CHANNEL"PROBLEMAS COMUNES DEL ETHERCHANNEL
PROBLEMAS COMUNES DEL ETHERCHANNEL
Entre los problemas más comunes de EtherChannel se encuentran los siguientes:
Configuración de VLAN incorrecta: Todas las interfaces dentro de un EtherChannel deben tener la
misma configuración de VLAN nativas y permitidas en los enlaces troncales, y de VLAN de acceso en
los puertos de acceso. Si la configuración de VLAN no es la misma, los puertos no formarán un
EtherChannel incluso cuando el PAgP está configurado en el modo auto o desirable
Falta de compatibilidad entre los extremos del EtherChannel: Es importante asegurarse de que los
extremos del EtherChannel sean compatibles entre sí. Si los extremos no son compatibles, el
EtherChannel no se formará
Falta de configuración de los modos de negociación dinámica para PAgP y LACP: Si los modos de
negociación dinámica para PAgP y LACP no están configurados correctamente, el EtherChannel no se
formará
Problemas de cableado: Los problemas de cableado, como los cables defectuosos o los conectores
sueltos, pueden causar problemas en el EtherChannel
Problemas de configuración de velocidad y modo dúplex: Todas las interfaces dentro de un
EtherChannel deben tener la misma configuración de velocidad y modo dúplex. Si la configuración no
es la misma, el EtherChannel puede tener problemas de rendimiento
Para solucionar estos problemas, se pueden utilizar comandos como "show etherchannel summary",
"show interfaces port-channel" o "show EtherChannel port-channel" para verificar la configuración y el
estado del EtherChannel. También es importante verificar la conectividad entre los dispositivos
conectados a través del EtherChannel utilizando comandos como "ping" o "tracerout
