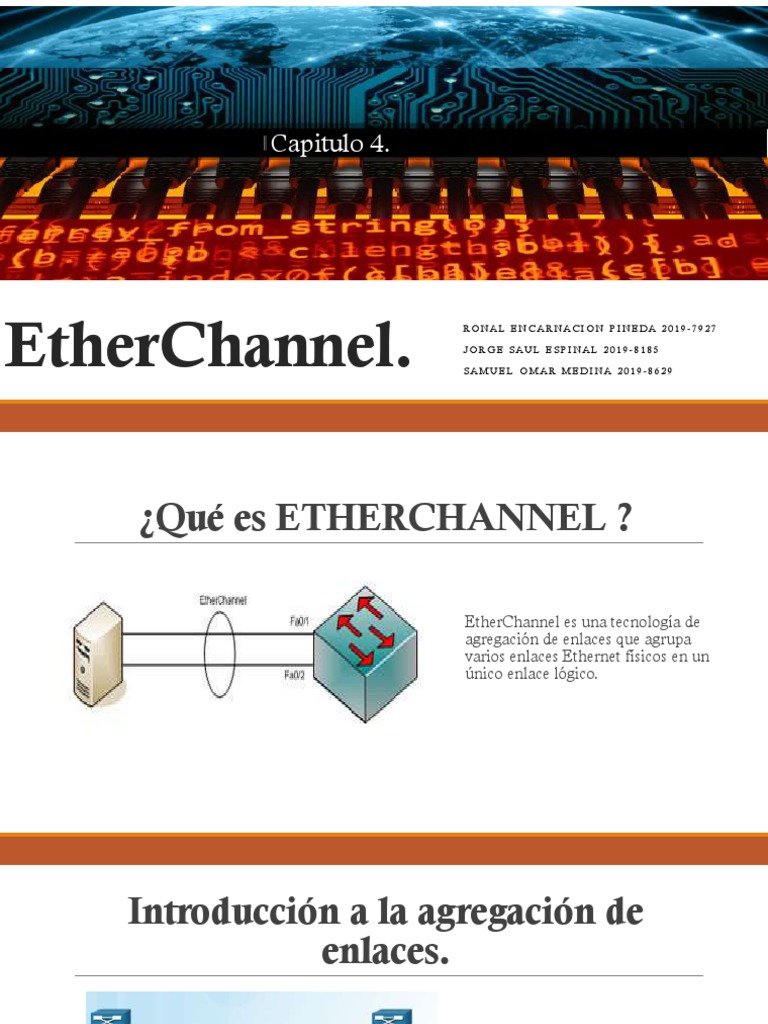

Capitulo 4.
EtherChannel.
RO N A L E N C A R N A C I O N P I N E DA 2 0 1 9 - 7 9 2 7
J O RG E S AU L E S P I NA L 2 0 1 9- 8 1 8 5
S A MUEL O MA R MED I NA 2 0 1 9- 8 62 9
¿Qué es ETHERCHANNEL ?
EtherChannel es una tecnología de
agregación de enlaces que agrupa
varios enlaces Ethernet físicos en un
único enlace lógico.
Introducción a la agregación de
enlaces.
La agregación de enlaces es
la capacidad de crear un
único enlace lógico mediante
varios enlaces físicos entre
dos dispositivos.
Ventajas de EtherChannel.
La mayoría de las tareas de configuración
se pueden realizar en la interfaz
EtherChannel en lugar de en cada puerto
individual, lo que asegura la coherencia de
configuración en todos los enlaces.
EtherChannel depende de los puertos de
switch existentes. No es necesario actualizar
el enlace a una conexión más rápida y más
costosa para tener más ancho de banda.
Restricciones de implementación.
EtherChannel se puede
implementar al agrupar varios
puertos físicos en uno o más
enlaces EtherChannel lógicos.
Protocolo de agregación de puertos.
Los EtherChannels se pueden formar
por medio de una negociación con
uno de dos protocolos: PAgP o LACP.
LACP permite que un switch negocie
un grupo automático mediante el
envío de paquetes LACP al peer.
Realiza una función similar a PAgP
con EtherChannel de Cisco. Debido a
que LACP es un estándar IEEE, se
puede usar para facilitar los
EtherChannels en entornos de varios
proveedores. En los dispositivos de
Cisco, se admiten ambos protocolos.
Protocolo de control de agregación de
enlaces.
LACP forma parte de una especificación
IEEE (802.3ad) que permite agrupar
varios puertos físicos para formar un
único canal lógico. LACP permite que
un switch negocie un grupo automático
mediante el envío de paquetes LACP al
peer. Realiza una función similar a PAgP
con EtherChannel de Cisco. Debido a
que LACP es un estándar IEEE, se
puede usar para facilitar los
EtherChannels en entornos de varios
proveedores. En los dispositivos de Cisco,
se admiten ambos protocolos.
Pautas para la configuración.
Las siguientes pautas y restricciones son útiles para configurar EtherChannel:
Soporte de EtherChannel.
Velocidad y dúplex.
Coincidencia de VLAN.
Rango de VLAN.
Configuración de interfaces.
La configuración de EtherChannel con el
protocolo LACP consta de dos pasos:
Paso 1. Especifique las interfaces que
conforman el grupo EtherChannel…
Paso 2. Cree la interfaz de canal de puertos
con el comando channel-group identifier mode
active en el modo de configuración de rango de
interfaz.
Verificación de EtherChannel.
Existe una variedad de comandos para
verificar una configuración
EtherChannel. Primero, el comando
show interface port-channel muestra el
estado general de la interfaz de canal de
puertos. En la figura, la interfaz de canal
de puertos 1 está activa.
Solución de problemas de
EtherChannel.
Todas las interfaces dentro de un
EtherChannel deben tener la misma
configuración de velocidad y modo dúplex, de
VLAN nativas y permitidas en los enlaces
troncales, y de la VLAN de acceso en los
puertos de acceso
Asigne todos los puertos en el EtherChannel
a la misma VLAN o configúrelos como
enlace troncal. Los puertos con VLAN
nativas diferentes no pueden formar un
EtherChannel.
