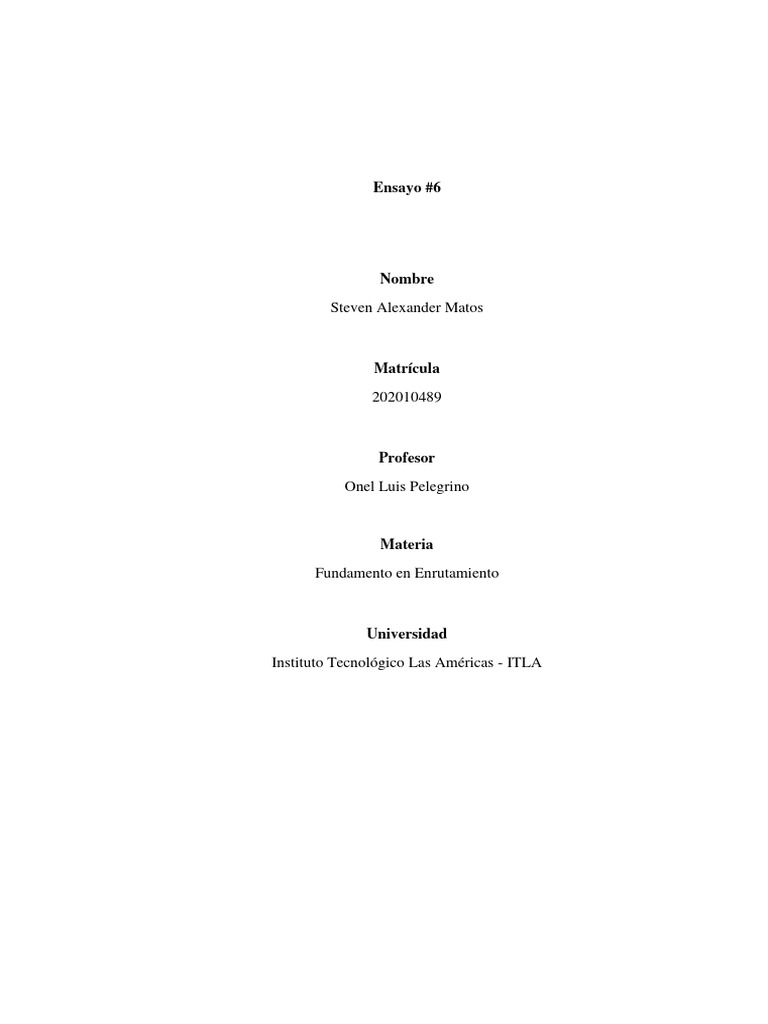

Ensayo #6

Nombre
Steven Alexander Matos

Matrícula
202010489

Profesor
Onel Luis Pelegrino

Materia
Fundamento en Enrutamiento

Universidad
Instituto Tecnológico Las Américas - ITLA
 Introducción

Es una tecnología de Cisco construida de acuerdo con los estándares 802.3 full-duplex
Fast Ethernet. Permite la agrupación lógica de varios enlaces físicos Ethernet, esta agrupación
es tratada como un único enlace y permite sumar la velocidad nominal de cada puerto físico
Ethernet usado y así obtener un enlace troncal de alta velocidad. Los puertos usados deben
tener las mismas características y configuración.

La agregación de enlaces es la capacidad de crear un único enlace lógico mediante

varios enlaces físicos entre dos dispositivos. Esto permite compartir la carga entre los enlaces
físicos, en lugar de hacer que STP bloquee uno o más enlaces. EtherChannel es una forma de
agregación de enlaces que se usa en las redes conmutadas.

EtherChannel crea una agregación que se ve como un único enlace lógico. Cuando
existen varios grupos EtherChannel entre dos switches, STP puede bloquear uno de los
grupos para evitar los bucles de switching

Cuando STP bloquea uno de los enlaces redundantes, bloquea el EtherChannel

completo. Esto bloquea todos los puertos que pertenecen a ese enlace EtherChannel. Donde
solo existe un único enlace EtherChannel, todos los enlaces físicos en el EtherChannel están
activos, ya que STP solo ve un único enlace (lógico).

EtherChannel proporciona redundancia, ya que el enlace general se ve como una

única conexión lógica. Además, la pérdida de un enlace físico dentro del canal no crea ningún
cambio en la topología, por lo que no es necesario volver a calcular el árbol de expansión.
Suponiendo que haya por lo menos un enlace físico presente, el EtherChannel permanece en
funcionamiento, incluso si su rendimiento general disminuye debido a la pérdida de un enlace
dentro del EtherChannel. EtherChannelse puede implementar al agrupar varios puertos físicos
en uno o más enlaces EtherChannel lógicos.

El EtherChannel proporciona un ancho de banda fullduplex de hasta 800 Mb/s (Fast

EtherChannel) u 8 Gb/s (Gigabit EtherChannel) entre un switch y otro switch o host. En la
actualidad, cada EtherChannel puede constar de hasta ocho puertos Ethernet configurados de
manera compatible.

El switch con IOS de Cisco actualmente puede admitir seis EtherChannels. Sin
embargo, a medida que se desarrollan nuevos IOS y cambian las plataformas, algunas tarjetas
y plataformas pueden admitir una mayor cantidad de puertos dentro de un enlace
EtherChannel, así como una mayor cantidad de Gigabit EtherChannels. EtherChannel crea
una relación de uno a uno, es decir, un enlace EtherChannel conecta solo dos dispositivos. Se
puede crear un enlace EtherChannel entre dos switches o entre un servidor con EtherChannel
habilitado y un switch.

Los EtherChannelsse pueden formar por medio de una negociación con uno de dos
protocolos: PAgP o LACP. Estos protocolos permiten que los puertos con características
similares formen un canal mediante una negociación dinámica con los switches adyacentes.
Los adaptadores que pertenezcan a un EtherChannel deben conectarse al mismo conmutador,
que debe tener habilitado el EtherChannel. Si los adaptadores están conectados a
conmutadores distintos, los conmutadores se deben apilar y actuar como un solo conmutador.
Agregación de Enlaces

Hay escenarios en los que se necesitas más ancho de banda o redundancia entre
dispositivos que lo que puede proporcionar un único enlace. Se pueden conectar varios
enlaces entre dispositivos para aumentar el ancho de banda. Se necesita una tecnología de
agregación de enlaces que permita enlaces redundantes entre dispositivos que no serán
bloqueados por STP. Se utiliza para proporcionar tolerancia a fallos, uso compartido de
carga, mayor ancho de banda y redundancia entre switches, routers y servidores.

EtherChannel

En los inicios, Cisco desarrolló la tecnología EtherChannel como una técnica LAN
switch a switch para agrupar varios puertos Fast Ethernet o Gigabit Ethernet en un único
canal lógico. Cuando se configura un EtherChannel, la interfaz virtual resultante se denomina
“port channel” (canal de puertos). Las interfaces físicas se agrupan en una interfaz port
channel

Ventajas de EtherChannel

La tecnología EtherChannel tiene muchas ventajas, que incluye:

La mayoría de las tareas de configuración se pueden realizar en la interfaz

EtherChannel en lugar de en cada puerto individual, lo que asegura la coherencia de
configuración en todos los enlaces.

EtherChannel depende de los puertos de switch existentes. No es necesario actualizar

el enlace a una conexión más rápida y más costosa para tener más ancho de banda.

El equilibrio de carga ocurre entre los enlaces que forman parte del mismo
EtherChannel. Según la plataforma de hardware, se pueden implementar uno o más métodos
de equilibrio de carga. Estos métodos incluyen equilibrio de carga de la MAC de origen a la
MAC de destino o equilibrio de carga de la IP de origen a la IP de destino, a través de enlaces
físicos.

EtherChannel crea una agregación que se ve como un único enlace lógico. Cuando
existen varios grupos EtherChannel entre dos switches, STP puede bloquear uno de los
grupos para evitar los bucles de switching. Cuando STP bloquea uno de los enlaces
redundantes, bloquea el EtherChannel completo. Esto bloquea todos los puertos que
pertenecen a ese enlace EtherChannel. Donde solo existe un único enlace EtherChannel,
todos los enlaces físicos en el EtherChannel están activos, ya que STP solo ve un único
enlace (lógico).

EtherChannel proporciona redundancia, ya que el enlace general se ve como una

única conexión lógica. Además, la pérdida de un enlace físico dentro del canal no crea ningún
cambio en la topología. Por lo tanto, no es necesario volver a calcular el árbol de expansión.
Suponiendo que haya por lo menos un enlace físico presente, el EtherChannel permanece en
funcionamiento, incluso si su rendimiento general disminuye debido a la pérdida de un enlace
dentro del EtherChannel.

Restricciones de Implementación
 EtherChannel tiene ciertas restricciones de implementación, entre las que se incluyen
las siguientes:

No pueden mezclarse los tipos de interfaz. Por ejemplo, Fast Ethernet y Gigabit
Ethernet no se pueden mezclar dentro de un único EtherChannel.

En la actualidad, cada EtherChannel puede constar de hasta ocho puertos Ethernet

configurados de manera compatible. El EtherChannel proporciona un ancho de banda full-
duplex de hasta 800 Mbps (Fast EtherChannel) u 8 Gbps (Gigabit EtherChannel) entre un
switch y otro switch o host.

El switch Cisco Catalyst 2960 Capa 2 soporta actualmente hasta seis EtherChannels.
Sin embargo, a medida que se desarrollan nuevos IOS y cambian las plataformas, algunas
tarjetas y plataformas pueden admitir una mayor cantidad de puertos dentro de un enlace
EtherChannel, así como una mayor cantidad de Gigabit EtherChannels.

La configuración de los puertos individuales que forman parte del grupo

EtherChannel debe ser coherente en ambos dispositivos. Si los puertos físicos de un lado se
configuran como enlaces troncales, los puertos físicos del otro lado también se deben
configurar como enlaces troncales dentro de la misma VLAN nativa. Además, todos los
puertos en cada enlace EtherChannel se deben configurar como puertos de capa 2.

Cada EtherChannel tiene una interfaz de canal de puertos lógica, como se muestra en
la figura. La configuración aplicada a la interfaz de port channel/canal de puertos, afecta a
todas las interfaces físicas que se asignan a esa interfaz.

Protocolos de Negociación Automática

Los EtherChannels se pueden formar por medio de una negociación con uno de dos
protocolos: Port Aggregation Protocol (PAgP) o Link Aggregation Control Protocol (LACP).
Estos protocolos permiten que los puertos con características similares formen un canal
mediante una negociación dinámica con los switches adyacentes.

Funcionamiento PAgP

PAgP (pronunciado “Pag – P”) es un protocolo patentado por Cisco que ayuda en la
creación automática de enlaces EtherChannel. Cuando se configura un enlace EtherChannel
mediante PAgP, se envían paquetes PAgP entre los puertos aptos para EtherChannel para
negociar la formación de un canal. Cuando PAgP identifica enlaces Ethernet compatibles,
agrupa los enlaces en un EtherChannel. El EtherChannel después se agrega al árbol de
expansión como un único puerto.

Cuando se habilita, PAgP también administra el EtherChannel. Los paquetes PAgP se

envían cada 30 segundos. PAgP revisa la coherencia de la configuración y administra los
enlaces que se agregan, así como las fallas entre dos switches. Cuando se crea un
EtherChannel, asegura que todos los puertos tengan el mismo tipo de configuración.

PAgP ayuda a crear el enlace EtherChannel al detectar la configuración de cada lado y

asegurarse de que los enlaces sean compatibles, de modo que se pueda habilitar el enlace
EtherChannel cuando sea necesario. Los modos para el PAgP son los siguientes:
 On – Este modo obliga a la interfaz a proporcionar un canal sin PAgP. Las interfaces
configuradas en el modo on no intercambian paquetes PAgP.

PAgP desirable – Este modo PAgP coloca una interfaz en un estado de negociación
activa en el que la interfaz inicia negociaciones con otras interfaces al enviar paquetes PAgP.

PAgP auto – Este modo PAgP coloca una interfaz en un estado de negociación pasiva
en el que la interfaz responde a los paquetes PAgP que recibe, pero no inicia la negociación
PAgP.

Los modos deben ser compatibles en cada lado. Si se configura un lado en modo auto,
se coloca en estado pasivo, a la espera de que el otro lado inicie la negociación del
EtherChannel. Si el otro lado se establece en modo auto, la negociación nunca se inicia y no
se forma el canal EtherChannel. Si se deshabilitan todos los modos usando el comando no, o
si se configura el modo no, el EtherChannel se deshabilitará.

El modo on coloca manualmente la interfaz en un EtherChannel, sin ninguna

negociación. Funciona solo si el otro lado también se establece en modo on. Si el otro lado
está configurado para negociar los parámetros a través de PAgP, no se forma ningún
EtherChannel, ya que el lado que se establece en modo on no negocia.

El hecho de que no haya negociación entre los dos switches significa que no hay un
control para asegurarse de que todos los enlaces en el EtherChannel terminen del otro lado o
de que haya compatibilidad con PAgP en el otro switch.

Funcionamiento LACP

LACP forma parte de una especificación IEEE (802.3ad) que permite agrupar varios
puertos físicos para formar un único canal lógico. LACP permite que un switch negocie un
grupo automático mediante el envío de paquetes LACP al otro switch. Realiza una función
similar a PAgP con EtherChannel de Cisco. Debido a que LACP es un estándar IEEE, se
puede usar para facilitar los EtherChannels en entornos de varios proveedores. En los
dispositivos de Cisco, se admiten ambos protocolos.

Al igual que con PAgP, los modos deben ser compatibles en ambos lados para que se
forme el enlace EtherChannel. Se repite el modo on, ya que crea la configuración de
EtherChannel incondicionalmente, sin la negociación dinámica de PAgP o LACP.

El protocolo LACP permite ocho enlaces activos y, también, ocho enlaces de reserva.
Un enlace de reserva se vuelve activo si falla uno de los enlaces activos actuales.

Instrucciones de Configuración

Las siguientes pautas y restricciones son útiles para configurar EtherChannel:

Soporte de EtherChannel – Todas las interfaces Ethernet deben admitir EtherChannel,

sin necesidad de que las interfaces sean físicamente contiguas.
 Velocidad y dúplex – Configura todas las interfaces en un EtherChannel para que
funcionen a la misma velocidad y en el mismo modo dúplex.

Coincidencia VLAN – Todas las interfaces en el grupo EtherChannel se deben asignar

a la misma VLAN o se deben configurar como enlace troncal (mostrado en la figura).

Rango de VLAN – Un EtherChannel soporta el mismo rango permitido de VLANs en

todas las interfaces de un EtherChannel troncal. Si el rango permitido de VLANs no es el
mismo, las interfaces no forman un EtherChannel, incluso cuando están configuradas en
modo desirable o auto.

Si es necesario cambiar estos ajustes, configúralos en el modo de configuración de la

interfaz del canal de puerto. Cualquier configuración que se aplique a la interfaz de canal de
puerto también afecta a las interfaces individuales. Sin embargo, las configuraciones que se
aplican a las interfaces individuales no afectan a la interfaz de canal de puerto. Por lo tanto,
realizar cambios de configuración en una interfaz que forma parte de un enlace EtherChannel
puede causar problemas de compatibilidad de la interfaz.

Ejemplo de Configuración de LACP

EtherChannel está deshabilitado de forma predeterminada y debe configurarse. La

topología de la figura se utilizará para demostrar un ejemplo de configuración de
EtherChannel utilizando LACP.

La configuración de EtherChannel con LACP requiere tres pasos:

Paso 1. Especifica las interfaces que conforman el grupo EtherChannel mediante el

comando de modo de configuración global interface range interface global. La palabra clave
range te permite seleccionar varias interfaces y configurarlas a la vez.

Paso 2. Crea la interfaz port channel con el comando en el modo de configuración de

rango de interfaz (interface range) channel-group identifier mode active. El identificador
especifica el número del grupo del canal/channel group. Las palabras clave mode active
identifican a esta configuración como EtherChannel LACP.

Paso 3. Para cambiar la configuración de capa 2 en la interfaz de canal de puertos,

ingresa al modo de configuración de interfaz de canal de puertos mediante el comando
interface port-channel, seguido del identificador de la interfaz. En el ejemplo, S1 está
configurado con un EtherChannel LACP. El canal de puertos está configurado como interfaz
de enlace troncal con VLAN permitidas específicas.

Verificar EtherChannel

Como siempre, al configurar dispositivos en tu red, debes verificar tu configuración.

Si hay problemas, también deberás poder solucionarlos y solucionarlos. En este tema se
proporcionan los comandos que se deben verificar, así como algunos problemas comunes de
red EtherChannel y sus soluciones.

Existe una variedad de comandos para verificar una configuración EtherChannel. Haz
clic en cada botón para obtener una explicación y un resultado de comando.
 El comando show interfaces port-channel muestra el estado general de la interfaz de
canal de puertos. En la figura, la interfaz de canal de puertos/Port Channel 1 está activa.

Cuando se configuren varias interfaces de canal de puertos en el mismo dispositivo,

puedes usar el comando show etherchannel summary para mostrar una única línea de
información por canal de puertos. En el resultado, el switch tiene un EtherChannel
configurado; el grupo 1 utiliza el LACP.

El grupo de interfaces consta de las interfaces FastEthernet0/1 y FastEthernet0/2. El

grupo es un EtherChannel de capa 2 y está en uso, según lo indican las letras SU junto al
número de canal de puertos.

Problemas Comunes con Configuraciones de EtherChannel

Todas las interfaces dentro de un EtherChannel deben tener la misma configuración

de velocidad y modo dúplex, de VLAN nativas y permitidas en los enlaces troncales, y de
VLAN de acceso en los puertos de acceso. Garantizar estas configuraciones reducirá
significativamente los problemas de red relacionados con EtherChannel. Entre los problemas
comunes de EtherChannel se incluyen los siguientes:

Los puertos asignados en el EtherChannel no son parte de la misma VLAN ni son

configurados como enlace troncal. Los puertos con VLAN nativas diferentes no pueden
formar un EtherChannel.

El enlace troncal se configuró en algunos de los puertos que componen el

EtherChannel, pero no en todos. No se recomienda configurar el modo trunking en los
puertos individuales que componen el EtherChannel. Al configurar un troncal en un
EtherChannel, verifica el modo de trunking en el EtherChannel.

Si el rango permitido de VLAN no es el mismo, los puertos no forman un

EtherChannel incluso cuando el PAgP está configurado en el modo auto o desirable.

Las opciones de negociación dinámica para PAgP y LACP no se encuentran

configuradas de manera compatible en ambos extremos del EtherChannel.

Ejemplo de Solución de Problemas EtherChannel

Paso 1: La salida del comando show etherchannel summary indica que el

EtherChannel está caído/down.

Paso 2: En la salida de show run | begin interface port-channel, una salida más
detallada indica que existen modos PAgP incompatibles configurados en los switches S1 y
S2.

Paso 3: Para corregir el problema, el modo PAgP en el EtherChannel se cambia a

desirable.

Paso 4: El EtherChannel ahora está activo según lo verificado por la salida del
comando show etherchannel summary.
 Conclusión

Los adaptadores que pertenezcan a un EtherChannel deben conectarse al mismo

conmutador, que debe tener habilitado el EtherChannel. Si los adaptadores están conectados a
conmutadores distintos, los conmutadores se deben apilar y actuar como un solo conmutador.

Este conmutador debe configurarse manualmente para que trate los puertos que
pertenecen al EtherChannel como un enlace agregado. Es posible que la documentación del
conmutador haga referencia a esta función como Agregación de enlaces o truncamiento.

Para que EtherChannel funcione correctamente, el mecanismo de sondeo de enlaces

que periódicamente verifica el estado de enlace se debe habilitar en cada adaptador antes de
crear el EtherChannel. El tráfico se distribuye a través de los adaptadores de la forma
estándar (donde el adaptador a través del cual se envían los paquetes se elige en función de
un algoritmo) o según la modalidad round-robin (donde los paquetes se envían
uniformemente a través de todos los adaptadores). El tráfico de entrada se distribuye de
acuerdo con la configuración del conmutador y no depende de la modalidad de
funcionamiento del EtherChannel.

Puede configurar varios EtherChannels por sistema. Si todos los enlaces de un

EtherChanel están conectados a un único conmutador y si el conmutador está desenchufado o
falla, se perderá todo el EtherChannel. Para resolver este problema, está disponible una
opción de copia de seguridad que conserva el servicio activo cuando presenta una anomalía el
EtherChannel principal.

Los adaptadores de seguridad y de EtherChannel deben estar conectados a distintos

conmutadores de red, que deben estar interconectados para que esta configuración funcione
correctamente. Si todos los adaptadores del EtherChannel fallan, el adaptador de seguridad se
utilizará para enviar y recibir todo el tráfico. Cuando se restablezca algún enlace en el
EtherChannel, el servicio se devolverá al EtherChannel.

La seguridad de la interfaz de red, una modalidad de funcionamiento disponible para

EtherChannel, proporciona protección en caso de un solo punto de anomalía en la red
Ethernet. No se necesita hardware especial para utilizar la seguridad de la interfaz de red,
pero el adaptador de seguridad debe estar conectado a un conmutador independiente para
obtener la máxima fiabilidad.

En la modalidad de seguridad de la interfaz de red sólo se utiliza de forma activa un

adaptador para el tráfico de red cada vez. EtherChannel prueba el adaptador actualmente
activo y, opcionalmente, la vía de acceso de red en un nodo especificado por el usuario.
Cuando se detecta una anomalía, se utiliza el adaptador siguiente para todo el tráfico.

La modalidad de seguridad de la interfaz de red proporciona funciones de detección y

recuperación tras error sin interrumpir las conexiones del usuario. La seguridad de interfaz de
red se ha implementado originalmente como una modalidad en el menú de la herramienta
SMIT (system management interface tool) de EtherChannel.

El adaptador de seguridad proporciona la función equivalente, por lo que la

modalidad se ha eliminado del menú SMIT. Para configurar la seguridad de la interfaz de red,
consulte el apartado Configuración de la seguridad de la interfaz de red.
 Referencias Bibliográficas

Libro de Enrutamiento: https://contenthub.netacad.com/srwe-dl/1.0.1?lng=es-XL

Configuración de EtherChannel y Trunking 802.1Q:

https://www.cisco.com/c/es_mx/support/docs/switches/catalyst-2950-series-switches/24042-
158.html

EtherChannel configuración y protocolos: https://www.flackbox.com/cisco-etherchannel-

protocols-and-configuration

Mapa Conceptual
