RESISTENCIA DE LOS MATERIALES

Ingeniería Industrial

UNIVERSIDAD DEL SALVADOR

Facultad de Ingeniería
__________________________________________________________________________________

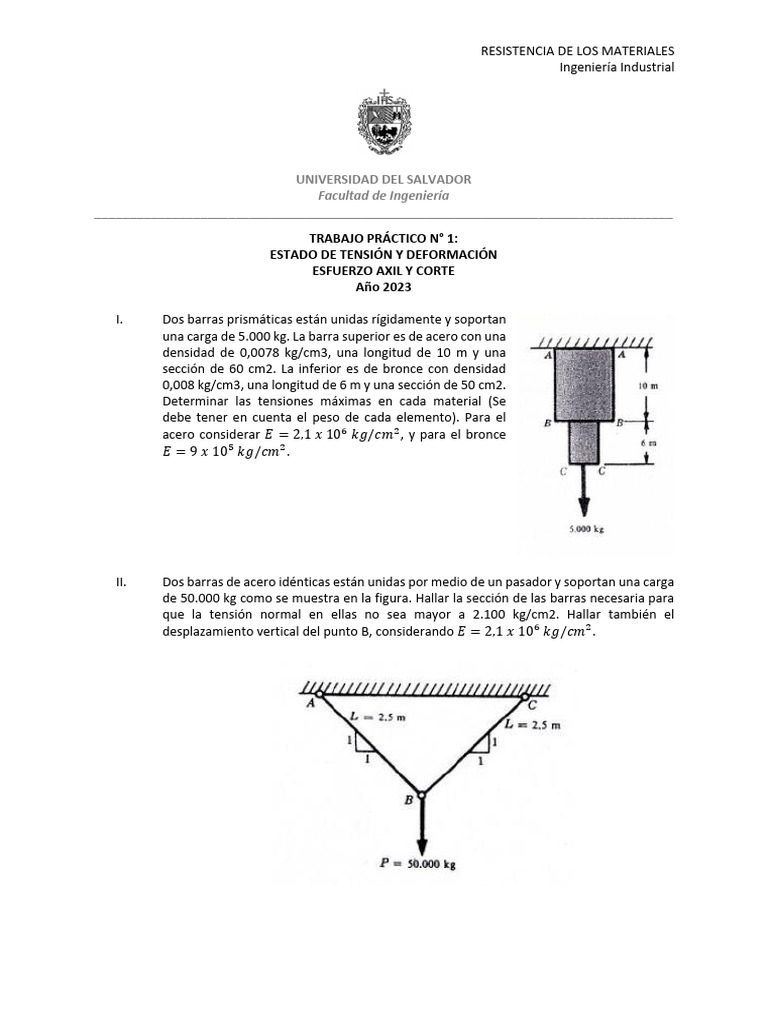

TRABAJO PRÁCTICO N° 1:
ESTADO DE TENSIÓN Y DEFORMACIÓN
ESFUERZO AXIL Y CORTE
Año 2023

I. Dos barras prismáticas están unidas rígidamente y soportan

una carga de 5.000 kg. La barra superior es de acero con una
densidad de 0,0078 kg/cm3, una longitud de 10 m y una
sección de 60 cm2. La inferior es de bronce con densidad
0,008 kg/cm3, una longitud de 6 m y una sección de 50 cm2.
Determinar las tensiones máximas en cada material (Se
debe tener en cuenta el peso de cada elemento). Para el
acero considerar 𝐸 = 2,1 𝑥 106 𝑘𝑔/𝑐𝑚2 , y para el bronce
𝐸 = 9 𝑥 105 𝑘𝑔/𝑐𝑚2 .

II. Dos barras de acero idénticas están unidas por medio de un pasador y soportan una carga
de 50.000 kg como se muestra en la figura. Hallar la sección de las barras necesaria para
que la tensión normal en ellas no sea mayor a 2.100 kg/cm2. Hallar también el
desplazamiento vertical del punto B, considerando 𝐸 = 2,1 𝑥 106 𝑘𝑔/𝑐𝑚2 .
 RESISTENCIA DE LOS MATERIALES
Ingeniería Industrial

III. Durante un ensayo de tracción de un acero estirado en frío, de diámetro 13 mm, se han
obtenido los siguientes datos:

Alargamiento
Carga Axial (kg)
(Long. Inicial = 5cm)
0,00 0,00
570 0,0010
830 0,0015
1.090 0,0020
1.380 0,0025
1.650 0,0030
1.920 0,0035
2.200 0,0040
2.460 0,0045
2.750 0,0050
3.040 0,0055
3.300 0,0060
3.110 0,0100
3.140 0,0200
3.140 0,0300
3.140 0,0400
3.120 0,0500
3.140 0,0600
3.160 0,1250
3.500 0,2500
4.230 0,5000
4.460 0,7500
4.560 1,0000
4.560 1,2500
4.460 1,5000
4.300 1,7500
4.020 1,8750

A la rotura, el diámetro final de la barra en la sección en que se produce fue de 0,075 mm.
La longitud de los 5 cm originales aumentó a 6,875 cm. De los datos dados, determinar el
límite de proporcionalidad del material, el módulo de elasticidad, el porcentaje de
reducción de la sección, el porcentaje de alargamiento y la resistencia a rotura.

IV. Una barra circulara maciza de bronce de 2 cm de diámetro está sometida a una fuerza
axial de tracción de 5.000 kg. Determinar la disminución del diámetro de la barra debida
a esta carga. Para el bronce considerar 𝐸 = 9,5 𝑥 105 𝑘𝑔/𝑐𝑚2 y 𝜐 = 0,28.
 RESISTENCIA DE LOS MATERIALES
Ingeniería Industrial

V. Una varilla recta de aluminio de 3 cm de diámetro está sometida a una fuerza de tracción
axial de 5.000 kg. Suponer 𝐸 = 7 𝑥 105 𝑘𝑔/𝑐𝑚2 y 𝜐 = 0,25 para determinar:
❖ La tensión unitaria
❖ La deformación unitaria
❖ El alargamiento en una longitud inicial de 20 cm
❖ La variación de diámetro
❖ La variación de sección
❖ La variación de volumen en una longitud inicial de 20 cm

VI. Considerar un tubo de acero que rodea a un cilindro macizo de aluminio, comprimido todo
el conjunto entre placas infinitamente rígidas, por fuerzas aplicadas centralmente como
se ve en la figura. El cilindro de aluminio tiene 7,5 cm de diámetro y el diámetro exterior
del tubo de acero de 9 cm. Si 𝑃 = 24.000 𝑘𝑔 hallar las tensiones en el acero y en el
aluminio, considerando 𝐸 = 2,1 𝑥 106 𝑘𝑔/𝑐𝑚2 para el acero y 𝐸 = 2,8 𝑥 105 𝑘𝑔/𝑐𝑚2
para el aluminio.

VII. Una tubería de agua de fundición de 20 cm de diámetro interior ha de estar sometida a

una presión interior de 14 kg/cm2. ¿Cuál es el espesor mínimo del tubo para que la tensión
no exceda de la de trabajo de 250 kg/cm2?

VIII. En el elemento de la Figura I se dan los siguientes valores

de las tensiones principales:
● 𝜎𝑥 = 281,1 𝑘𝑔/𝑐𝑚2 ,
● 𝜎𝑦 = 210,9 𝑘𝑔/𝑐𝑚2
Calcular el valor del ángulo φ para el cual la tensión
cortante 𝜏 sea máxima, y los esfuerzos correspondiente
𝜎𝑛 , 𝜎′𝑛 𝑦 𝜏𝑚𝑎𝑥 .

IX. Un depósito cilíndrico de pared delgada tiene un radio

𝑟 = 50 𝑐𝑚, un espesor 𝑒 = 3,2 𝑚𝑚 y está sometido a la
presión interna del gas 𝑝 = 7,73 𝑘𝑔/𝑐𝑚2 . Calcular la magnitud de la tensión cortante 𝜏 a
lo largo de una hélice de 45°.

X. Una caldera cilíndrica de acero que tiene un radio 𝑟 = 150 𝑐𝑚 y un espesor 𝑒 = 1,27 𝑐𝑚
está sometido a una presión interna 𝑝 = 7 𝑘𝑔/𝑐𝑚2 . Utilizando el círculo de Mohr, hallar
las tensiones normal 𝜎𝑛 y 𝜏 en el borde de una hélice que forma un ángulo 𝛷 = 60° con
la generatriz.
