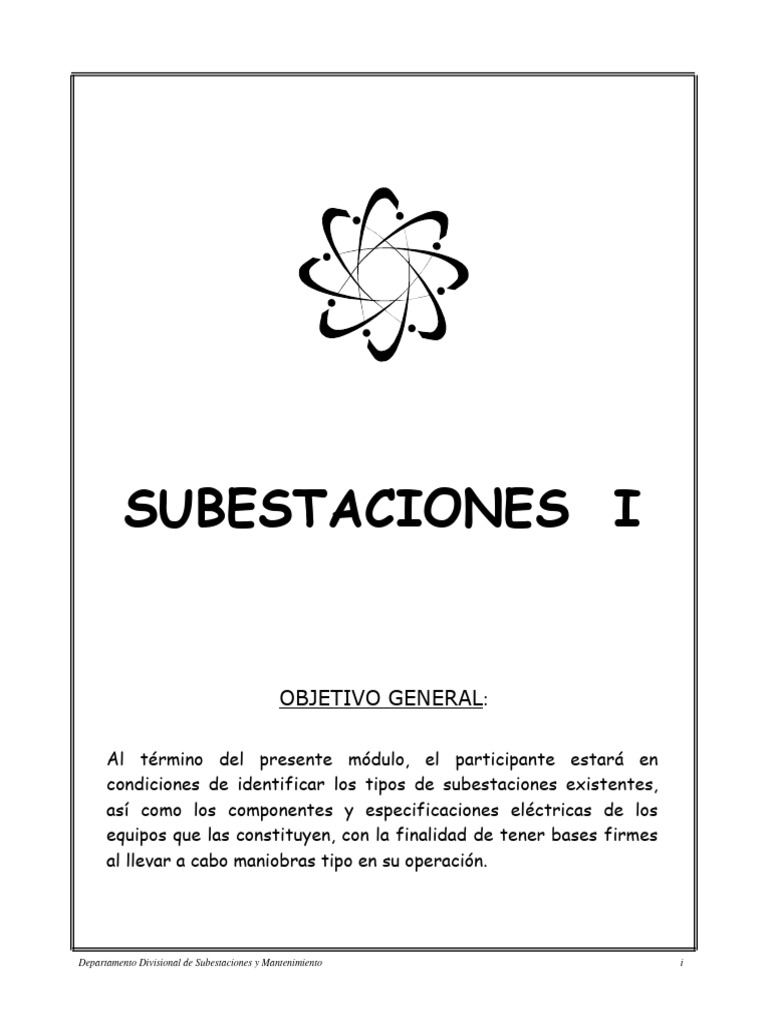

SUBESTACIONES I

OBJETIVO GENERAL:

Al término del presente módulo, el participante estará en

condiciones de identificar los tipos de subestaciones existentes,
así como los componentes y especificaciones eléctricas de los
equipos que las constituyen, con la finalidad de tener bases firmes
al llevar a cabo maniobras tipo en su operación.

Departamento Divisional de Subestaciones y Mantenimiento i

 CONTENIDO

PÁGINA

I.- INTRODUCCIÓN 1

II.- FUNCIÓN DE LAS SUBESTACIONES 4

III.- CLASIFICACIÓN DE LAS SUBESTACIONES 6

IV.- SUBESTACIONES DE DISTRIBUCIÓN 11

IV.1 PRINCIPIOS FUNDAMENTALES DE OPERACIÓN 13

IV.2 REPRESENTACIONES ESQUEMÁTICAS DE LOS
COMPONENTES DE UNA SUBESTACIÓN 22
IV.3 ESPECIFICACIONES DEL EQUIPO 29
IV.4 MANIOBRAS MÁS COMÚNES 30

V.- CONCLUSIONES 34
VI.- APÉNDICE 36
VI.- FOTOGRAFÍAS 37
VI.- NOMENCLATURA IEEE DE LOS DISPOSITIVOS 65

Departamento Divisional de Subestaciones y Mantenimiento ii

 I N T R O D U C C I Ó N

Departamento Divisional de Subestaciones y Mantenimiento 2

 I.- INTRODUCCIÓN
Al hablar de subestaciones eléctricas, se
está abarcando una gran variedad de ellas,
como veremos a continuación.
Con el objeto de evitar confusiones, éste
módulo de capacitación está enfocado
principalmente a las subestaciones
eléctricas de distribución. Los
comentarios y referencias que se hagan,
serán siempre pensando, principalmente,
en las instalaciones que se tienen en
nuestra División Centro Occidente, las
cuales, por cierto, tienden a tener un
arreglo estandarizado, manejando valores
eléctricos similares.
Como punto de partida, es necesario
conocer dónde están ubicadas estas
instalaciones.
El esquema básico de un sistema
eléctrico de potencia, se compone, en
general, de tres procesos interrelacionados
entre sí, los cuales tienen un mismo
objetivo, que es el de entregar un servicio
eléctrico continuo, de calidad, confiable y
seguro.
Cada uno de estos tres procesos que son la
generación, transmisión y distribución
de energía eléctrica, tienen sus
características y parámetros eléctricos
bien definidos.
En la figura No. 1 se puede ubicar lo
anterior, enfatizando la localización de las
subestaciones de distribución y en general
este proceso, el cual maneja la venta de
energía eléctrica a todos los clientes que
tiene nuestra Institución.
Departamento Divisional de Subestaciones y Mantenimiento
Generación.-
La etapa de generación de energía
eléctrica, se constituye por la planta
generadora que puede ser de cualquiera de
los siguientes tipos: hidroeléctrica, vapor,
geotermoeléctrica, carboeléctrica, nuclear,
de ciclo combinado, etc. Normalmente,
los voltajes a la salida de cada generador
suelen ser de 10 kv, 13.8 kv, 20 kv, etc. Y
los generadores pueden operar en paralelo
o bien en forma independiente.
Transmisión.-
A la salida de la planta generadora, y a
muy poca distancia de ésta, se encuentra
la subestación de potencia elevadora la
cual forma parte, normalmente, del
proceso de transmisión. En general se
tiene un transformador de potencia
trifásico para cada generador que la
alimenta. Ésta instalación suele manejar
valores de voltaje a la salida de 161 kv,
230 kv, ó 400 kv. Estos valores de tensión
son manejados a lo largo de las líneas de
transmisión hasta llegar a las
subestaciones de potencia reductoras que
es donde termina este proceso.
Distribución.-
La última etapa se constituye por líneas de
subtransmisión a voltajes de 115 kv, 69 kv
y las subestaciones reductoras de
distribución manejando valores de voltaje
de salida de 34 kv, 23 kv, ó 13.8 kv. Este
proceso continúa a lo largo de los
circuitos de media tensión que se localizan
en calles y avenidas hasta llegar
finalmente a los clientes.
3
 Planta Subestación de Subestación de Líneas de
potencia elevadora potencia reductora subtransmisión
Generadora:
Línea de transmisión
G
• Hidroeléctrica
10 kv 161 kv 161 kv
• Ciclo combinado 69 kv
13.8 kv 230 kv 230 kv
• Turbogas 115 kv, etc.
20 kv, etc. 400 kv, etc. 400 kv, etc.
• Carboeléctrica

Línea de subtransmisión
• Dual
• Nucleoeléctrica, etc.

GENERACIÓN TRANSMISIÓN DISTRIBUCIÓN

Subestación de
distribución reductora

Líneas/circuitos de distribución primarios

s
Subestación
reductora 13.8 kv
220/127 V 69 kv
Acometidas 120/240 V
23 kv LST
115 kv, etc.
Figura No. 1 34 kv, etc.

SISTEMA ELÉCTRICO DE Redes de distribución

POTENCIA BÁSICO

Departamento Divisional de Subestaciones y Mantenimiento 4

 FUNCIÓN DE LAS SUBESTACIONES

Departamento Divisional de Subestaciones y Mantenimiento 5

 II.- FUNCIÓN DE LAS
SUBESTACIONES
El Reglamento Interno Para la
Operación del Sistema Eléctrico
Nacional define una subestación, como:
“Es la instalación que se encuentra
dentro de un espacio delimitado, que tiene
una o varias de las siguientes funciones:
transformar, recibir, enviar y/o distribuir
energía eléctrica”.
Independientemente de la clasificación
que tengan las subestaciones, todas tienen
el objetivo de modificar los valores de
voltaje-corriente o prever un medio de
conexión y desconexión entre los
diferentes enlaces que conforman las
líneas del sistema eléctrico.
Toda subestación eléctrica requiere de un
espacio físico dedicado especialmente a
ella debido a la función que va a realizar.
Este espacio debe estar perfectamente
delimitado de alguna manera, ya sea con
malla ciclónica alrededor o bien con
muros de ladrillo y se pueda de esta
manera permitir el paso para la operación
y mantenimiento, exclusivamente a
personas con pleno conocimiento de su
tarea. Se debe tener acceso adecuado tanto
para vehículos ligeros como pesados.
Cuando se dice que una subestación
transforma la energía eléctrica, en
realidad lo que se debe de entender es que
los valores eléctricos de entrada como lo
es el voltaje, son cambiados por otro valor
de diferente magnitud pero del mismo
tipo. Es imposible que una subestación
pueda ser empleada, como función
Departamento Divisional de Subestaciones y Mantenimiento
primaria, para transformar la energía
eléctrica en otra clase de energía
diferente. Eso sería un proceso impractico.
En este renglón de la transformación se
contemplan las subestaciones que
modifican estos valores de voltaje ya sea
reduciéndolos o bien elevándolos.
Una subestación que recibe energía
eléctrica, se considera que es aquella cuyo
proceso no continua más adelante, es
decir, es empleada como destino final de
la energía eléctrica para darle uso.
La subestación que envía energía eléctrica
suele llamarse subestación de enlace o
bien de switcheo. No contiene
transformador y únicamente sirve para
maniobras de enlace y/o transferencia de
carga. Forma parte de un sistema eléctrico
más confiable.
Por su parte, la subestación que
únicamente distribuye energía eléctrica
suele ser aquella que sirve como una
derivación de la alimentación primaria
multiplicando de esta manera las fuentes
de suministro en forma ramificada.
Debido a que una subestación
normalmente no realiza un solo proceso,
se tienen combinaciones de ellos. Así por
ejemplo, para las subestaciones de
distribución de nuestra División, la
mayoría de ellas tienen la función de
transformar y distribuir la energía
eléctrica. Esto implica que tienen un
transformador de potencia para lograr lo
primero, y que además, adicionalmente es
capaz de manejar esa energía
transformada, enviándola a diferentes
lugares para su uso.
6
 CLASIFICACIÓN DE LAS SUBESTACIONES

Departamento Divisional de Subestaciones y Mantenimiento 7

 III.- CLASIFICACIÓN DE LAS
SUBESTACIONES
Las subestaciones pueden ser clasificadas
desde varios puntos de vista, por ejemplo:
• De acuerdo a su voltaje
• Por su construcción
• Por su tipo de servicio
• Etc., etc.
De acuerdo a su voltaje:
▪ Subestaciones de potencia (400,
230, 161 kv)
▪ Subestaciones de distribución (115,
69, 13.8 kv)
La subestaciones de potencia manejan
valores altos de potencia eléctrica así
como altos valores de aislamiento.
Están ubicadas normalmente a la salida de
las plantas generadoras, en los puntos
intermedios como enlaces, o bien al final
de las líneas de transmisión de donde se
enviará energía a las subestaciones de
distribución.
Las subestaciones de distribución,
manejan menores volúmenes de energía
que las de potencia, y sirven como enlace
entre la transmisión y la distribución de
energía a los clientes.
Por su construcción:
▪ Intemperie
▪ Blindadas
▪ Interiores
Departamento Divisional de Subestaciones y Mantenimiento
Como su nombre lo indica, las
subestaciones a la intemperie están
expuestas a las condiciones normales del
medio ambiente. Entre éstas se encuentran
las subestaciones de potencia y
distribución que nosotros conocemos.
Las subestaciones blindadas son
instalaciones ubicadas en donde existe
poco espacio de terreno como en el centro
de las ciudades muy pobladas y donde se
requiere necesariamente su operación.
Utilizan el gas hexafluoruro de azufre
(SF6) como medio de aislamiento.
Las subestaciones tipo interior o conocido
como metal-clad se encuentran dentro de
gabinetes metálicos para su operación.
Por su tipo de servicio:
▪ Elevadoras de voltaje
▪ Reductoras de voltaje
▪ De enlace o maniobras (switcheo)
Las subestaciones elevadoras y
reductoras, como lo indica su nombre, son
las que se emplean para variar el nivel de
voltaje y corriente (sin alterar la
frecuencia). Están siempre ubicadas a la
salida de las plantas generadoras (las
elevadoras) y a la llegada de las líneas de
subtransmisión (las reductoras).
Las subestaciones de enlace o switcheo
son únicamente para llevar a cabo en ellas
maniobras de conexión y/o desconexión
de líneas (normalmente de transmisión).
En estas instalaciones no se tienen
transformadores de potencia.
8
 Subestaciones elevadoras
La elevación de tensión a igualdad de
potencia eléctrica trae por consecuencia la
disminución de corriente en los sistemas
de transmisión eléctrica, quitando fuertes
pérdidas por efecto Joule originadas por la
conducción. Esta conducción obliga a
construir instalaciones elevadoras de
tensión dentro de los sistemas de
generación para transmitir con altos
índices de eficiencia los bloques de
energía que demanda una red eléctrica.
Estas subestaciones al igual que las
subestaciones reductoras cuentan con
equipo de transformación, protección y
seccionalización, con la diferencia de que
en sus esquemas de control, protección y
medición está integrada la operación del
equipo involucrado en el proceso de
generación, como son los aspectos
mecánicos del control de la admisión de
combustible y servomecanismos de los
generadores eléctricos.
Subestaciones reductoras
Dentro del proceso de transmisión de
potencia, existen diversos pasos que
implican en la mayoría de los casos,
elevar la tensión desde las fuentes de
generación para transmitirla con un
mínimo de pérdidas eléctricas y reducir
posteriormente la tensión para utilizarla en
donde se requerirá de acuerdo a las
necesidades del usuario.
Estos escalones o cambios de tensión
fuera de las instalaciones planta son
Departamento Divisional de Subestaciones y Mantenimiento
proporcionadas por las subestaciones
reductoras que alimentan las redes de
subtransmisión y distribución de u sistema
eléctrico apoyándose en el control de ésta
transformación con los equipos de
switcheo, protección y equipos auxiliares.
Subestaciones abiertas de servicio
auxiliar
Este tipo de instalaciones tienen el equipo
dispuesto a la intemperie, lo que obliga a
utilizar espacios grandes para su acomodo
y son las subestaciones más comúnmente
utilizadas por motivo de su costo y se
clasifican básicamente en la forma
siguiente:
1. De extra alta tensión con
transformación de 13.8 a 230 kv, 23 a
400 kv, 230 a 400 kv, para uso de
transmisión de potencia.
2. De alta tensión con transformación de
230 a 115 kv, 230 a 69 kv, 230 a 23 kv,
161 a 115 kv, para uso de
subtransmisión y distribución de
potencia.
3. De mediana tensión con transformación
de 115 a 22 kv, 115 a 13.8 kv, 69 a
34.5 kv, 69 a 22 kv, 69 a 13.8 kv para
uso de distribución de potencia, y en
los casos de aplicaciones en planta se
denominan subestaciones elevadoras de
media tensión.
El equipo está montado en forma separada
con sus recubrimientos metálicos y de
porcelana para operar a la intemperie, y
9
 su concepción de diseño es modular,
por niveles de tensión y agrupamiento de
partes que protegen el equipo de
transformación y es de la forma siguiente:
4. Entrada de líneas de alimentación
4.1 Interruptores y equipo de switcheo
4.2 Buses
4.3 Transformadores de instrumento y
apartarrayos
5. Selección de transformación
5.1 Transformadores de potencia
5.2 Transformadores de servicios
propios
5.3 Transformadores de instrumento
6. Salidas de líneas derivadas de la
transformación
6.1 Interruptores y equipo de switcheo
6.2 Buses
6.3 Transformadores de instrumento y
apartarrayos
7. Caseta y tableros de protección
En el diseño de estas subestaciones,
aunque la filosofía es la misma para todos
los tipos, en las áreas de plantas,
transmisión y subtransmisión, el acomodo,
número y soporte del equipo es diferente
para el área de distribución en lo que
respecta a interruptores, transformadores y
tableros auxiliares, debido a la necesidad
de aumentar la flexibilidad y seguridad de
operación, tomando en cuenta los grandes
bloques de energía que se manejan en el
área de potencia.
Departamento Divisional de Subestaciones y Mantenimiento
Subestaciones abiertas de servicio
interior
Estas subestaciones son similares en su
diseño a las de servicio exterior, pero lo
común es encontrarlas operando en
tensiones de alimentación de 23, 13.8, 6.6
ó 2.4 kv, en los servicios propios de
plantas o en instalaciones industriales. Al
estar bajo techo y resguardadas a la
intemperie, las distancias de separación
entre conductores de buses, cuchillas,
puentes de conexión y tamaño de los
aislamientos son reducidas, permitiendo la
utilización de espacios pequeños.
La interconexión con las líneas de
alimentación y circuitos derivados
normalmente es con cable aislado,
requiriéndose en el diseño prever los
ductos necesarios para la transición a las
líneas aéreas, cables de potencia en
charolas o cables subterráneos según sea
el caso.
Subestaciones blindadas tipo metal-clad
Comúnmente estas instalaciones son para
utilizarse en niveles de tensión de 34.5 kv
o menores, en donde se pueden alojar
equipos de switcheo, transformadores de
instrumento, transformadores de potencia
e interruptores de reducido tamaño dentro
de gabinetes metálicos que pueden operar
en servicio interior o intemperie,
permitiendo ocupar espacios reducidos.
Dentro de Comisión Federal de
Electricidad se conocen como tableros
metal - clad y una de las ventajas
10
 principales son el poco espacio a ocupar,
apariencia agradable y la seguridad de
permitir operar las instalaciones solo con
personal especializado. La utilización de
estas subestaciones en gran parte de los
casos es exclusivamente como equipo de
switcheo y protección, y los
transformadores de potencia son
acomodados exteriormente, enlazados con
el tablero a través de conductores aéreos o
subterráneos.
Subestaciones encapsuladas en SF6
switcheo, y además la operación
silenciosa de los interruptores que utilizan
el SF6, como medio de extinción del arco.
La aplicación de este tipo de equipo es
enfocada principalmente a equipo de
maniobras y no está limitada a áreas
densamente pobladas, ya que gracias a su
insensibilidad el aire contaminado, y a su
construcción compacta, se pueden utilizar
ventajosamente en zonas costeras,
instalaciones subterráneas, regiones
tropicales, árticas y zonas industriales,
donde existen limitaciones de espacio o
reglamentos de estética.

El deseo de reducir el tamaño de las

instalaciones del equipo de maniobras,
obliga a utilizar un medio de aislamiento
mejor que el aire a presión atmosférica.
Los montajes encapsulados se caracterizan
por el área y volumen pequeño que
requieren, el diseño del tanque con
protección contra contacto y
contaminación, su confiabilidad mejorada,
la simplificación de su mantenimiento, y
por requerir de un tiempo de instalación
relativamente corto.

El ahorro por concepto de espacio es

considerable, por consiguiente, es la única
solución cuando el terreno es limitado,
además la seguridad relacionada con el
contacto y la protección contra el polvo da
por resultado una mayor confiabilidad en
el servicio. El tiempo de instalación
relativamente corto simplifica las nuevas
construcciones y ampliaciones. Otras
ventajas son: el blindaje de las cubiertas
metálicas, el cual puede atenuar las
perturbaciones de alta frecuencia, que
ocurren durante las operaciones de

Departamento Divisional de Subestaciones y Mantenimiento 11

 SUBESTACIONES DE DISTRIBUCIÓN

Departamento Divisional de Subestaciones y Mantenimiento 12

 IV.- SUBESTACIONES DE
DISTRIBUCIÓN
Después de haber revisado los aspectos
generales de los diferentes tipos de
subestaciones eléctricas existentes, ahora
nos referiremos en lo subsecuente a las
llamadas subestaciones de distribución.
Ya habíamos comentado que este tipo de
instalaciones tiene la función de
transformar y distribuir la energía
eléctrica.
Las subestaciones que normalmente se
manejan en nuestra División Centro
Occidente, tienen las siguientes
características generales:
➢ Son del tipo de distribución
➢ Están a la intemperie
➢ Son reductoras de voltaje (115/13.8
kv)
➢ Tienen uno o dos transformadores de
potencia
➢ Su capacidad nominal suele ser de 20
ó 40 MVA’s (Megavoltamperes)
➢ Normalmente manejan de 4 a 6
circuitos de media tensión por cada
transformador de potencia
➢ No tienen operador para su control
Es importante mencionar que los valores
de voltaje manejados tienden a ser
estandarizados u homologados,
manejando para ello solo 115 kv y 13.8
kv. Por otro lado, la superficie del terreno
tiende a ser también de un mismo tamaño
manejándose normalmente 4800 m2 (60 m
x 80 m). Más aún, el arreglo físico y la
distribución del equipo primario y
Departamento Divisional de Subestaciones y Mantenimiento
secundario también es semejante en
nuestras subestaciones, es decir, se tiene
un orden lógico.
Este tipo de estandarizaciones origina que
por un lado se facilite el conocimiento de
la instalación y además su operación y
mantenimiento también se pueda hacer
con facilidad y de una manera ordenada y
limpia.
Sería ideal que los componentes de estas
subestaciones fueran similares, es decir,
de la misma marca y tipo comercial, sin
embargo esto no puede ser. Lo anterior
origina un punto de desventaja para el
personal que brinda el mantenimiento y la
operación, pues de esta manera se tiene
que abarcar un campo más amplio de
aprendizaje, y la experiencia nos ha
señalado esta desventaja.
Los aspectos de seguridad al personal que
opera estas instalaciones, también son
muy importantes. Tal como lo marcan los
reglamentos y los estándares nacionales e
internacionales se respetan las distancias
de libramiento, los aterrizajes de las partes
metálicas, las distancias de seguridad y se
cumple con los niveles básicos de
aislamiento.
Por otro lado, generalmente estas
instalaciones son construidas, de origen,
en lugares retirados de la población para
prever riesgos innecesarios. Pero como
casi siempre sucede, el crecimiento de la
población tiende a rebasar estas
planeaciones que se hacen con mucha
anterioridad. Y esto es precisamente parte
de un proceso natural de necesidad y
satisfacción de los seres humanos.
13
 IV.1 Componentes y principios • Estructura metálica
fundamentales de operación • Transformador de potencia
• Interruptor de potencia
A continuación se definirán los elementos • Cuchillas desconectadoras
que intervienen en las subestaciones, los • Apartarrayos
cuales se pueden clasificar globalmente • Aisladores y herrajes
en: • Bancos de capacitores
• Desconectadores
❑ Elementos primarios o principales, y
• Transformador de servicios propios
❑ Elementos secundarios ó auxiliares.
• Cortacircuitos fusibles
• Transformadores de instrumento
Elementos primarios o principales • Cables de conexión
• Etc.
Está formado por el equipo primario
considerado por su mayor tamaño y
porque es el que interviene directamente
en el proceso de transformación de Algunos equipos secundarios son:
energía, manejando lo que se suele llamar
valores de alta tensión. • Tablero de control, medición y
protección
• Banco de baterías CD
Elementos secundarios o auxiliares • Cargador CA/CD
• Equipo de telecontrol o de control
Se compone básicamente por equipo supervisorio
auxiliar de menor tamaño, que no por eso • Equipo de comunicación FM
deja de tener su importancia y el cual • Trincheras y/o ductos
maneja valores bajos de voltaje. • Cables de control
Normalmente se encuentra localizado en • Alumbrado
la caseta de control. • Sistema de tierras
• Bodega con accesorios de repuesto
Juntos, ambos, contribuyen a la correcta para emergencias
operación total de la instalación.
• Etc.

En la parte correspondiente al apéndice, se

Como un complemento adicional a las
puede ver algunas fotografías que dan
fotografías, a continuación se describirá
cuenta de algunos de estos equipos.
brevemente cada uno de los equipos
primarios y secundarios basados en su
Entre los equipos primarios o principales
principio fundamental de operación:
se cuenta, entre otros, con:

Departamento Divisional de Subestaciones y Mantenimiento 14

 EQUIPOS PRIMARIOS
a).- Estructura metálica
Se compone de todo el fierro galvanizado
normalizado el cual sirve como soporte de
los dispositivos conductores y aisladores.
Se divide en secciones de: alta y baja
tensión. Ambas secciones, en su parte
superior están provistas de puntas
pararrayos y blindaje con cable
galvanizado del tipo AG que las
interconecta entre sí. Sin excepción
alguna, cada parte metálica de estas
secciones individual debe ser unida a la
red de tierras existente con la finalidad de
proteger al personal que opera y mantiene
estas subestaciones.
b).- Transformador de potencia
Es el equipo que sirve para modificar los
valores de voltaje y corriente sin alterar la
frecuencia.
Dado su tamaño y la potencia eléctrica
que manejan (12/16/20 MVA’s), éstos van
provistos de accesorios complementarios,
tales como: equipo de inertaire
(nitrógeno), tanque conservador, relevador
de sobrepresión (a veces cuello de ganso),
radiadores, motoventiladores, gabinete de
control, indicadores de temperatura (de
aceite y devanados), indicadores de nivel
de aceite, apartarrayos, relevador
Buchholz, cambiador de derivaciones
(bajo carga o en vacío), etc. Podemos
decir que un transformador de estos,
constituye el 80 % de la importancia en
Departamento Divisional de Subestaciones y Mantenimiento
una subestación dado su tamaño y valor
económico por lo que se debe tener
especial atención en él. Los valores de
potencia manejada 12/16/20 MVA’s
(OA/FA1/FA2) y voltaje 110/13.8 kv
tienden a ser normalizados, así como la
conexión delta-estrella aterrizada.
c).- Interruptor de potencia
Su función es la de abrir y cerrar circuitos
eléctricos, con o sin carga, o bajo
corrientes de falla. Los hay de muy
variadas formas, tamaños y marcas. Se
puede establecer una clasificación general
de acuerdo a la forma en que se extingue
el arco y al tipo del mecanismo de cierre y
apertura.
De acuerdo a la extinción del arco, se
clasifican en:
• De pequeño y gran volumen de
aceite
• De vacío
• Aire comprimido
• Soplo magnético
• Hexafluoruro de azufre (SF6)
De acuerdo al mecanismo se clasifican en:
• De resorte
• Oleoneumático
• Oleoresorte
Algunas marcas comerciales conocidas de
fabricantes son: Merlin Gerin, Siemens,
Imex, Brown Boveri, Mc Graw Edison,
15
 Elmex, Mecsa, EIB, Magrini Galileo,
Energoinvest, Energomex, Mitsubishi,
General Electric, etc., etc.
d).- Cuchillas desconectadoras
Su función es la de abrir y cerrar circuitos
sin carga, es decir, proveer un medio
visual de conexión y desconexión. Las
hay de varias formas y pueden ser
manuales o motorizadas. Normalmente se
colocan a ambos lados del interruptor de
potencia para auxiliarlo en su desconexión
y de esta manera tener una interrupción
visible de la corriente. Pueden ser de
operación individual o tripolar.
e).- Apartarrayos
Son equipos empleados tanto en 115 como
en 13.8 kv, destinados a la protección
contra sobretensiones originadas por la
conexión y/o desconexión de equipo o
bien por tormentas y relámpagos. Se
comportan como una impedancia no lineal
la cual presenta un valor alto en
condiciones normales y un bajo valor en
condiciones de falla. Esto último hace que
las corrientes originadas por las
sobretensiones fluyan a tierra protegiendo
de ésta manera a los demás equipos. En
los arreglos que se tienen en las
subestaciones de distribución, éstos van
colocados a la llegada y salida de líneas de
subtransmisión, sobre el transformador en
el lado de alta y media tensión y a la
salida de cada alimentador en 13.8 kv.
Están constituidos por 1, 2 ó 3 secciones
individuales para cumplir con el nivel de
tensión a proteger.
Departamento Divisional de Subestaciones y Mantenimiento
f).- Aisladores y herrajes
Los aisladores son elementos no
conductores. Sirven para sostener o
soportar los elementos energizados y de
esta forma no exista unión eléctrica entre
partes vivas y no vivas. Pueden ser de
vidrio, sintéticos o de porcelana, aunque
esta última ya casi no se emplea. En sí, el
aislamiento puede existir en forma
individual o bien ser parte de equipos
como transformador de potencia,
interruptores de potencia, cuchillas
desconectadoras, etc., etc.
Por su parte el herraje es el conjunto de
accesorios metálicos como conectores,
tornillería, clemas, chavetas, etc. que
tienen una función específica y que se
complementan con otros accesorios y
equipos.
g).- Bancos de capacitores
Su principal función es la de entregar
(inyectar) energía reactiva al bus al que
está conectado y mejorar así el factor de
potencia y todo lo que ello origina. Su
función secundaria es la de mantener
constante el voltaje en ese bus. La
capacidad en potencia reactiva (MVAR’s)
de un banco próximo a instalar depende
de las necesidades del mejoramiento del
factor de potencia y de la capacidad del
transformador de potencia que se tiene
instalado. Por ejemplo en 13.8 kv, se
instala una potencia reactiva máxima que
corresponde al 10% de la capacidad OA
del transformador de potencia; así para
instalar un banco de capacitores en el bus
de 13.8 kv cuando existe un transformador
16
 de 12/16/20 MVA’s, el 10% de 12 es 1.2
MVAR’s (o bien 1200 KVAR’s). Otros
valores típicos suelen ser 900 y 1800
KVAR’s.
El uso de capacitores se logra con
unidades individuales de 100 KVAR
agrupados en un número igual por fase.
Por ejemplo para tener una capacidad de
1200 KVAR se tienen cuatro unidades en
paralelo por fase. Así:
4 x 100 KVAR x 3 fases = 1200 KVAR
El tipo de conexión empleado es casi
siempre el de estrella flotante existiendo
sus razones para ello. En el caso de los
bancos instalados en los buses de 13.8 kv,
se colocan en una estructura metálica
especial con aisladores autosoportados
intermedios para que no exista un posible
contacto entre los capacitores y la parte
conectada a la tierra física.
h).- Desconectadores
Son el medio para la conexión y
desconexión principal del banco de
capacitores. Puede operar con corrientes
de carga y su medio de extinción del arco
es el aceite. En combinación con los
cortacircuitos fusibles, prevé un medio
para el manejo integral de los capacitores.
i).- Transformador de servicios propios
Es un elemento auxiliar muy importante
que consiste en un transformador trifásico
con conexión delta-estrella aterrizada con
Departamento Divisional de Subestaciones y Mantenimiento
voltaje 13200/220-127 Volts y de potencia
adecuada (30 ó 45 KVA) según las
necesidades. Su función principal es la de
proporcionar un voltaje de nivel adecuado
para todo el equipo que requiere señal de
C.A. en la subestación, tales como los
motores del mecanismo de los
interruptores, el alumbrado (lámparas de
arco e incandescentes), cargador de
baterías, equipo de control supervisorio,
de comunicación, ventiladores de
enfriamiento del transformador de
potencia, extractor de aire del cuarto de
baterías, trabajos de mantenimiento, y en
general para todo lo que se requiere en la
subestación. Siempre va conectado en el
bus regulado de 13.8 kv y se complementa
con cortacircuitos fusibles para su
protección y desconexión
j).- Cortacircuitos fusibles
Su principio de operación es similar al de
las cuchillas desconectadoras, salvo que
estos tienen una protección a través de
fusible en lugar de ser sólida su navaja. Se
debe ser muy cuidadoso al seleccionar el
tipo de cortacircuito fusible dentro de la
subestación, pues la experiencia muestra
la ventaja de los cortacircuitos fusibles de
potencia sobre los convencionales, esto
debido a los altos valores de corrientes de
cortocircuito dentro de la subestación. Por
otro lado, la capacidad del listón fusible o
del elemento sellado de protección, debe
ser cuidadosamente seleccionada y pueda
existir una adecuada coordinación de
sobrecorriente con los otros elementos
dentro de la subestación.
17
 k).- Transformadores de instrumento
Los transformadores de instrumento,
sirven para proporcionar señales de
voltaje y corriente de bajo valor para
protección, medición y control. Son de
voltaje o potencial (llamados TP’s) y de
corriente (TC’s).
 Transformador de potencial (TP’s)
Su voltaje secundario es, dentro de
condiciones normales de operación,
prácticamente proporcional al voltaje
primario y defasado de éste en un ángulo
cercano a cero para un sentido apropiado
de conexiones. Se conectan entre fases o
bien de fase a tierra, ésta última se emplea
normalmente en grupos de tres
transformadores conectados en estrella
aterrizada (casi siempre en 115 kv). Las
relaciones de transformación
normalizadas para 115 kv, son de
115000/115 Volts y de 69000/115 Volts.
Para el caso del bus de 13.8 kv (regulado
y no regulado) se instalan TP’s de relación
14400/120 Volts, en un arreglo delta
abierta para la medición de voltajes y para
la alimentación de watthorímetros y
varhorímetros.
 Transformador de corriente (Tc’s)
Es un dispositivo en el cual la corriente
secundaria es, dentro de condiciones
normales de operación, prácticamente
proporcional a la corriente primaria y está
defasada de ésta en un ángulo cercano a
cero para un sentido apropiado de
conexiones. Pueden tener dos o tres
circuitos secundarios con un mismo
circuito magnético. Los devanados
secundarios pueden alimentar medición y
Departamento Divisional de Subestaciones y Mantenimiento
protección. El primario del transformador
está conectado en serie con el circuito que
se desea controlar, en tanto que el
secundario está conectado a los circuitos
de corriente de uno o más aparatos de
medición, relevadores o aparatos
análogos, todos ellos conectados en serie.
Básicamente los hay de tres tipos:
1.- Tipo pedestal o devanado)
2.- Tipo barra
3.- Tipo dona o bushing
Los primeros y los últimos son los más
empleados. Los de pedestal en 115 kv y
en interruptores de 13.8 kv que no tienen
boquillas pasamuro. El tipo dona se
emplea en las boquillas de los
interruptores de 115 kv y 13.8 kv .
l).- Cables de conexión
Sirven para hacer las conexiones físicas
entre los equipos primarios. Normalmente
se emplea el cobre. Para el bus de 115 kv
y los equipos con esta tensión se emplea el
calibre 250 MCM y para 13.8 kv a la
salida del transformador se emplea 500
MCM. Ya en el bus de 13.8 kv se emplea
tubo de cobre de 38 y 44 mm de diámetro.
De ahí se derivan las salidas a cada
interruptor con cobre 250 MCM y
posteriormente se unen con el ACSR o
AAC del circuito de media tensión con
conectores cobre-aluminio.
18
 EQUIPOS SECUNDARIOS
a).- Tablero de control, protección y
medición
Puede ser simplex o duplex. Es el soporte
metálico que aloja en una forma ordenada
por secciones, a los dispositivos de mando
de cierre/apertura de interruptores, los
cuadros de alarmas, los medidores de
corriente, voltaje, potencias y energías, así
como a todos los relevadores de
protección. Estos tableros se alojan en la
caseta de control y constituyen el mando
central de todo el control de la instalación.
Son montados sobre la fosa que constituye
la llegada de todos los cables de control
que se alojan en los ductos y trincheras.
En razón de su importancia, se describirá
a continuación algunos de los
componentes del tablero:
• Ampérmetros y vóltmetros
Aparatos auxiliares que nos sirven para
detectar las magnitudes de voltaje y
corriente ya sea en niveles de 115 ó 13.8
kv. Debido a que se hace uso de
transformadores de instrumento, se debe
tener en cuenta su relación de
transformación para referir
adecuadamente el valor que se está
leyendo. Estos aparatos van colocados en
la parte frontal del tablero duplex en la
caseta de control de la subestación. Casi
no se le da importancia a su uso lo que
constituye un error cometido con
frecuencia por el personal de
mantenimiento. Es de mucha importancia
el conocer las magnitudes de corriente
circulante y los voltajes presentes.
Departamento Divisional de Subestaciones y Mantenimiento
• Wattmetros, varmetros,
watthorímetros y varhorímetros
Aparatos auxiliares que nos sirven para
detectar el flujo de potencia y energía. Se
instalan para leer valores a la llegada y/o
salida de líneas de 115 kv, a la entrada o
salida del transformador de potencia, y en
cada alimentador de 13.8 kv. Se registran
además, demandas máximas tanto en
potencia como en energía. Estos equipos
hacen uso de señales de los
transformadores de instrumento (TP’s y
TC’s) por lo que la lectura leída debe ser
multiplicada por las relaciones adecuadas
de transformación así como de la
constante propia del medidor.
• Cuadros de alarmas
Son dispositivos de control que indican,
mediante alarmas luminosas, el estado de
los equipos de los cuales reciben señales.
Es un control supervisorio local,
localizado en la caseta de control al frente
del tablero duplex en la sección
correspondiente al equipo (línea de
subtransmisión, transformador de
potencia, alimentador, etc.) que controla.
Las señales que recibe son exclusivamente
provenientes de contactos normalmente
cerrados (N.C.) ó normalmente abiertos
(N.A.) de dichos equipos, los cuales
cuando cambian de estado, ya sea por una
alarma o una operación, originan que se
encienda una pequeña lámpara localizada
en dicho cuadro de alarmas, conteniendo
una leyenda escrita para su correcta
identificación y se pueda proceder a su
corrección dependiendo de la gravedad de
ésta.
19
 Algunas de las alarmas y disparos más
comunes son:
◼ Operó disparidad de polos del
interruptor “x”
◼ Abierto interruptor “x” en forma local
◼ Abierto interruptor “x” por control
supervisorio
◼ Cierre de interruptor “x” por control
supervisorio
◼ Alta temperatura en transformador
“x”
◼ Tanque de nitrógeno vacío
◼ Ausencia de C.D. en la subestación
◼ Baja presión de SF6 en interruptor “x”
◼ Resorte descargado en interruptor “x”
◼ Ausencia de C.A. en la subestación
◼ Operó relé Buchholz
◼ Operó protección diferencial en
transformador “x”
◼ Bajo nivel de aceite en transformador
“x”
◼ Etc., etc.
• Relevadores de protección
Son dispositivos dedicados a la protección
del equipo primario. Cuando se presenta
una situación anormal (una falla), el
relevador actúa con la finalidad de aislar
la parte fallada del resto del sistema y
provocar que se afecte el mínimo de
usuarios. Al hablar de la protección por
relevadores, implica necesariamente,
hablar de todo un amplio campo. Aquí se
sigue cumpliendo lo que ya se dijo al
principio acerca de la gran variedad de
equipo utilizado: los esquemas de
protección son muchos y todos ellos, más
que ciencia, son un arte y una filosofía. La
protección por relevadores la hay desde
Departamento Divisional de Subestaciones y Mantenimiento
la generación y transmisión hasta la
distribución. Y siempre con un mismo
objetivo: incluir previsiones para reducir
los efectos de las fallas cuando éstas
ocurren. Es fácil imaginar si esto no
sucediera. Habría daños severos al equipo
(que por un lado son costosos) así como
grandes interrupciones al servicio. Por eso
cuando se indica que los relevadores
protegen, se debe entender que en
complemento con otros equipos ayudan a
disminuir el daño y a mejorar el servicio.
Y el objetivo principal de esta protección
es desconectar el elemento (línea,
transformador, generador, etc.) defectuoso
del sistema, lo más pronto posible.
b).- Banco de baterías CD
Se considera a este equipo como el alma
de la subestación. Dentro de la
subestación desempeña muchas funciones
de manera más satisfactoria y/o
económica que cualquiera de sus
sustitutos conocidos. Algunos de sus
atributos son: suministra una fuente
portátil de energía eléctrica, suministra
cantidades muy grandes de energía
durante periodos cortos y puede ser vuelta
a cargar a un régimen reducido durante
largo tiempo, y además es la fuente más
segura y confiable de corriente instantánea
para emergencia.
Este banco de baterías está alojado en un
cuarto limpio, seco y bien ventilado. En
nuestras subestaciones se tienen bancos
constituidos por 60 baterías (2 celdas por
batería), es decir, 120 celdas, con un
voltaje de flotación de 2.08 VCD c/u lo
que resulta en un total de 125 VCD.
20
 La mayoría de nuestros bancos de baterías
son del tipo plomo-acido, y solo muy
pocos, del tipo niquel-cadmio.
c).- Cargador de baterías CA/CD
Es un equipo que recibe corriente alterna a
220 V y la rectifica a un valor de corriente
directa (convertidor CA-CD). Está
conectado en paralelo con el banco de
baterías y juntos alimentan las
necesidades de la subestación. En
condiciones normales, el cargador
suministra energía a las baterías en modo
de flotación (carga lenta) y además éste
cubre las exigencias de los equipos tales
como lámparas de señalización en los
tableros. Debido a que está en modo de
flotación, el voltaje del cargador es un
poco mayor que el que se tiene en el
banco, es por eso que es quien cubre las
necesidades normales. En condiciones en
las cuales se ha descargado un poco el
banco de baterías, el cargador suministra
el modo de igualación (carga rápida) ya
sea en forma manual o automática al
banco de baterías. El cargador está
colocado junto al cuarto de baterías y
posee un aditamento especial mediante
lámparas para detectar algún positivo o
negativo a tierra, ya que como se sabe, el
sistema de CD está totalmente aislado del
sistema de CA en la subestación.
d).- Equipo de telecontrol o de control
supervisorio
Este es un equipo auxiliar en la
subestación, totalmente electrónico el cual
podemos comparar con un vigilante
Departamento Divisional de Subestaciones y Mantenimiento
permanente. En esencia, el telecontrol
(control a distancia) se compone de lo que
es mandos de apertura y cierre
telecontrolados de interruptores, así como
de interrogaciones.
Cuando se tiene una apertura, deseada o
no, de un interruptor, se genera una señal
audible de ocho tonos en los radios de
comunicación (reportador de eventos).
Mediante claves, los operadores de los
centros de control localizan el interruptor
que ha operado en la subestación. Así de
esta forma, ellos pueden enviar, una señal
telecontrolada de cierre al interruptor para
que continúe el suministro de energía y se
tenga continuidad. De la misma manera, si
se les solicita, los operadores pueden
enviar señal de apertura a algún
interruptor para que éste abra, después de
lo cual se generan los ocho tonos que
indican que el equipo ha abierto. Las
señales de apertura y cierre viajan desde el
centro de control hasta la subestación en
formas de onda de radio FM de
determinada frecuencia, las cuales son ahí
decodificadas por un decodificador y
convertidas posteriormente en un impulso
eléctrico el cual directamente provoca la
apertura o cierre del interruptor.
Por otro lado, el control supervisorio es
también comunicación a distancia entre la
subestación y el centro de control. Cuando
se genera una condición no deseada en la
subestación, por ejemplo, ausencia de
voltaje de CD, bajo nivel de aceite en el
transformador, baja presión de gas SF6 en
interruptor “x”, etc., se envía una señal a
distancia (no audible) al centro de control,
generándose una alarma audible
localmente al operador, que le indica
21
 la presencia de una contingencia
pudiéndose consultar en un monitor de
computadora, la procedencia y tipo de
ésta.
Todo esto es relativamente simple y se
logra únicamente a través de contactos
auxiliares (de poca capacidad)
normalmente abiertos (N.A.) y
normalmente cerrados (N.C.) que tiene
cada equipo. De ahí, dichas señales de
contactos se conectan con los reportadores
de eventos y con los decodificadores para
lograr lo que ya hemos comentado.
La señal de polarización de este equipo
proviene de un pequeño banco de baterías
de 12 VCD en paralelo con un cargador
del mismo voltaje.
e).- Equipo de comunicación FM (radio)
Este equipo sirve para tener una fácil,
segura y económica comunicación entre la
subestación, el centro de control, los
radios móviles (en vehículo) de personal
de CFE y otras subestaciones. Se trabaja
en diferentes frecuencias, todas ellas de
“frecuencia modulada” (FM).
Este equipo de comunicación auxilia a los
codificadores a enviar las señales a través
de ondas en el espacio para conocer la
situación que guarda, eléctricamente
hablando, la subestación.
Además, es el lazo de unión entre los
centros de control para solicitarles
licencias, autorizaciones ó permisos para
trabajos que se vayan a llevar a cabo en la
subestación.
Departamento Divisional de Subestaciones y Mantenimiento
Este equipo está alojado dentro de la
caseta de control, normalmente en el
interior del tablero dúplex. Y funciona
mediante la energía del mismo banco de
baterías del equipo de telecontrol.
f).- Trincheras y/o ductos
Las trincheras y/o los ductos son los
conductos en los cuales se tienen alojados
los cables de control. Junto con los
registros, unen a todo el equipo primario
con la caseta de control donde se tiene el
equipo secundario. Son componentes de la
subestación que deben tomarse en cuenta
al hacer los programas de mantenimiento
preventivos.
g).- Cables de control
Los cables de control son el medio de
conexión eléctrica entre todo el equipo
primario y su equipo de control,
protección y medición. Deben de ser de un
calibre y cantidad tal que permitan el buen
funcionamiento completamente. Por su
característica de fabricación, siempre debe
tratarse de conservarse como tal y no
disminuirles sus propiedades de origen.
Así mismo, las terminales o zapatas que se
emplean en los extremos de sus
conductores, deben de ser del mismo
material y comprimidas adecuadamente.
Una cosa que es muy importante es la
identificación del cable de una manera
clara, legible, normalizada y sobretodo,
permanente, empleando etiquetas
resistentes al ambiente húmedo y a los
roedores. No emplear por favor, cinta
masking-tape con tinta de bolígrafo.
22
 h).- Alumbrado
Desgraciadamente, se la da muy poca
atención al alumbrado. Se ignora que su
buen funcionamiento puede contribuir a la
comodidad de atención de problemas y
maniobras nocturnas en las subestaciones.
Un sistema de alumbrado para estas
instalaciones, sigue una normatividad
desde su construcción. Se debe emplear la
cantidad y tipo de lámparas y reflectores
tal que no sea redundante. Así mismo, los
controles ya sea por fotocelda o
mecanizado, deben permitir una
optimización en su uso. La recomendación
es tener en condiciones de operación el
alumbrado. Debe dársele mantenimiento.
No sabemos cuándo se vaya a utilizar.
i).- Sistema de tierras
Ya sea porque está oculto o sea por
cualquier otra excusa, al sistema de tierras
casi no se le toma en cuenta. Y en realidad
un sistema de tierras siempre debe
funcionar en su totalidad. Existen
instrumentos portátiles de gancho con los
que se puede saber si las bajadas de tierra
de los equipos primarios son efectivas.
Debe contemplarse medir periódicamente
el valor total de la resistencia de tierras de
la subestación.
Una red de tierras en mal estado, puede
ocasionar accidentes mortales al personal
que efectúa los mantenimientos o bien
daños en los equipos primarios. Para esto,
es importante la manera en que se hacen
las conexiones de las bajadas de tierra de
dichos equipos y en general desde la
construcción inicial de la subestación.
Departamento Divisional de Subestaciones y Mantenimiento
j).- Bodega con accesorios de repuesto
para emergencias
Aunque una bodega o sus accesorios no
forman parte del equipo primario o
secundario, se decidió incluir este tema
debido a que dentro de una subestación es
importante contar con accesorios de
repuesto menores, que nos puedan servir
para las emergencias imprevistas que
suelan presentarse. Por eso, es necesario
tener en anaqueles en forma ordenada las
refacciones y accesorios de utilidad desde
pértiga, guantes aislados, cascos, bobinas
de cierre y apertura de los diferentes tipos
de interruptores de potencia existentes,
hasta conectores, conductor, cable de
control, navajas de cuchillas
desconectadoras, aislamiento, etc.
IV.2 Representaciones esquemáticas de
los componentes de una subestación
La representación esquemática en papel,
de los componentes de una subestación
con sus características, arreglos de
disposición y arreglos de sus circuitos de
protección, control y medición incluyendo
sus características en la forma adecuada,
recibe el nombre de diagrama.
Los diagramas son la principal
herramienta para el entendimiento y
visualización de los componentes de una
subestación permitiendo desarrollar con
mayor eficacia y conocimiento de la
instalación, las actividades de operación y
mantenimiento de la misma.
23
 Para la revisión o entendimiento de un
diagrama, ya sea unifilar, trifilar,
protección, control o medición, es
conveniente se analice metódicamente y
con calma, observando los siguientes
puntos:
 Revisar los símbolos usados en los
diagramas para familiarizarse con
estos y conocer su significado.
Símbolo es la representación gráfica
de conductores, conexiones, aparatos,
transformadores, interruptores y otros
que comprendan un sistema eléctrico.
 En cada símbolo de un diagrama se
anotan claves con números para
identificar cada uno de los
componentes físicos que intervienen
en un diagrama. Generalmente se toma
de base el código IEEE y
nomenclatura del Reglamento para la
Operación del Sistema Eléctrico
Nacional.
 Hacer un seguimiento minucioso,
partiendo de la fuente de alimentación,
de cada parte del diagrama que hace
una función en específico
comprendiéndola adecuadamente. Al
final, hacer un repaso completo de
todas las secciones componentes del
diagrama en cuestión.
Un diagrama puede contener protección,
medición y control. Si el diagrama es de
protección, nos sirve para ver el área de
influencia de las protecciones y sobre qué
equipo actúan. Si es de medición, nos
señala la ubicación y función de los
medidores de corriente, voltaje y potencia.
Si es de control, su sistema nos indica
Departamento Divisional de Subestaciones y Mantenimiento
quiénes intervienen en la apertura y cierre
de un interruptor o seccionamiento de un
equipo determinado.
Debido a la normalización de los
esquemas de protección en las
subestaciones de distribución, se tienen ya
en forma definida los números, tipos y
marcas de dispositivos de que se hace uso
normalmente. A continuación, se
mencionan los números y la descripción
de los dispositivos más comunes. Para una
lista completa, se puede ver el apéndice al
final de este trabajo.
▪ Relé 21
Llamado relé de distancia. Es un
dispositivo que funciona cuando la
admitancia, impedancia o reactancia de un
circuito eléctrico, aumenta o disminuye
más allá de límites preestablecidos.
▪ Relé 26 Q
Relé de temperatura del aceite. Funciona
cuando la temperatura del aceite u otro
líquido crece térmicamente hablando.
▪ Relé 27
Relé de bajo voltaje. Dispositivo que
funciona para un valor dado de voltaje
previamente fijado.
▪ Relé 30
Anunciador de alarma. Dispositivo que
indica mediante una señal audible y/o
visual la condición de un equipo
determinado. Es el cuadro de alarmas.
▪ Relé 49
Relevador térmico de máquinas o
transformadores. El dispositivo 49T
indica la temperatura de los devanados de
24
 un transformador. Se le conoce también ▪ Relé 81
como relé de imagen térmica. Relé de frecuencia. Dispositivo que
funciona con un valor predeterminado de
▪ Relé 50/51 frecuencia ya sea abajo o arriba de un
Relés de sobrecorriente alterna valor predeterminado.
instantáneo (50) y de tiempo (51) los
cuales funcionan cuando circula por ellos ▪ Relé 87
un valor superior de corriente a la cual Relé de protección diferencial.
fueron previamente calibrados. Dispositivo de protección que funciona
con una diferencia en porcentaje o ángulo
▪ Dispositivo 52 de dos corrientes o de otra cantidad
Interruptor de C.A. Es al que ya nos eléctrica.
hemos venido refiriendo con anterioridad
como interruptor de potencia.

▪ Relé 63 Respecto a los diagramas unifilares de las

Relevador de presión, de nivel o de subestaciones, en las figuras 2 y 3 se
líquido. Dispositivo que interviene cuando muestran los normalizados en nuestra
la presión o el nivel se modifica División Centro Occidente.
sustancialmente. El relé 63T es el llamado
relé Buchholz. El relé 63P es el que se La nomenclatura de los equipos primarios
activa cuando en el transformador se que ahí se incluyen, se describe a
origina una sobrepresión interna. continuación. Esta información es un
resumen del capítulo IX “Nomenclatura”
▪ Relé 68 del Reglamento Para la Operación del
Relé de bloqueo. Relé auxiliar que Sistema Eléctrico Nacional.
contiene muchos contactos y el cual una
vez que recibe señal de otro relé ❑ La nomenclatura para identificar
(normalmente del relé 87) se bloquea. voltajes, subestaciones y equipos, será
obligatoria y uniforme en toda la
▪ Relé 71 República Mexicana (Art. IX.1 IX.2).
Relé de nivel. El dispositivo 71Q indica el
nivel de aceite en un transformador. ❑ Las tensiones de operación (voltajes)
se identificarán por la siguiente tabla
▪ Relé 79 de colores:
Relé de recierre de C.A. Es un dispositivo
que controla el recierre automático y el NIVEL DE TENSIÓN EN KV COLOR
bloqueo de un interruptor de potencia, 400 Azul
230 Amarillo
independientemente de que este último se
De 161 a 138 Verde
encuentre en una línea o en un circuito De 115 a 60 Morado
alimentador. De 44 a 13.2 Blanco
Menor de 13.2 Naranja

Departamento Divisional de Subestaciones y Mantenimiento 25

 Este código de colores se aplicará en ❑ La tensión de operación se define de la
tableros mímicos, dibujos, unifilares y siguiente manera (Art. IX.10).
monitores de T.V. (Art. IX.4).
Tensión en kv Número
❑ Las subestaciones se identificarán con 1 a 2.4 1
la combinación de tres letras las cuales 2.41 a 4.16 2
no se repetirán en una misma área. Se 4.17 a 6.99 3
pueden repetir en áreas diferentes pero 7 a 16.5 4
se deberá de identificar también el 16.6 a 44 5
número de área. Se seguirá el 44.1 a 70 6
siguiente orden para las letras: (Art. 70.1 a 115 7
IX.5, IX.6 y IX.7). 115.1 a 161 8
161.1 a 230 9
Descripción Ejemplo 230.1 a 500 A
La abreviatura más conocida QRO 500.1 a 700 B
Las 3 primeras letras: Pitirera PIT
Las Iniciales de las primeras 3 MZT
sílabas: Mazatepec ❑ El tipo de equipo se define por lo
Nombres de 2 palabras. Dos letras siguiente (Art. IX.11).
de la primera palabra y primera RIB
de la segunda palabra o viceversa: Número Equipo
Río Bravo y Puerto Escondido PES 1 Grupo generador – transformador
Otras letras para evitar MNZ 2 Transformador o autotransformador
repeticiones: Manzanillo 3 Línea o alimentador
4 Reactores
5 Capacitores (serie o paralelo)
❑ Los equipos primarios de las 6 Equipo especial
subestaciones se identificarán con 5 7 Interruptor de transferencia-comodín
dígitos. Únicamente los alimentadores 8 Esquema de interruptor y medio
menores a 34.5 kv se identificarán con 9 Interruptor de amarre de barras
4 dígitos (Art. IX.8). 0 Doble interruptor lado barra No. 2

❑ El orden de estos dígitos se hará de

izquierda a derecha de acuerdo a su ❑ El número asignado al equipo define
función (Art. IX.9). el número económico y su
combinación puede tener del 00 al 99
1 2 3 4 5 Tipo de (Art. IX.12).
dispositivo
Número ❑ El tipo de dispositivo especifica el
Tensión de asignado equipo del que se trata (Art. IX.13).
operación al equipo
Tipo de
equipo

Departamento Divisional de Subestaciones y Mantenimiento 26

 Número Dispositivo
0 Interruptor
1 Cuchillas a barra uno
2 Cuchillas a barra dos
3 Cuchillas adicionales
4 Cuchillas fusibles
5 Interruptor en gabinete blindado
6 Cuchillas de enlace entre barras
7 Cuchillas de puesta a tierra
8 Cuchillas de transferencia
9 Cuchillas lado equipo

❑ Los buses o barras se identifican de la

siguiente manera (Art. IX.14).

Ejemplo
B1 Tensión en kv B1 115 kv
B2 Tensión en kv B2 115 kv
BT Tensión en kv BT 115 kv

❑ Todo el equipo se identifica por el

código de 5 números antecedido por la
abreviatura de la instalación de que se
trata, por ejemplo: LPI 73130. Para
líneas se agrega la instalación a la cual
llega, ejemplo: LPI 73130 YUR (Art.
IX.22).

❑ La nomenclatura en el campo, debe

hacerse pintando el fondo color
amarillo y números color negro, de
tamaño tal que puedan verse a una
distancia prudente (Art. IX.24).

Departamento Divisional de Subestaciones y Mantenimiento 27

 Figura No. 2 Diagrama unifilar 1 y 2 correspondiente a la S.E. Morelia Norte (MOR)

Departamento Divisional de Subestaciones y Mantenimiento 28

 Figura No. 3 Diagrama unifilar 4 correspondiente a la S.E. Morelia Norte (MOR)

Departamento Divisional de Subestaciones y Mantenimiento 29

 IV.3 Especificaciones del equipo c) Aislamiento
d) Mecanismos (general, de apertura, de
Están basadas en el diseño, la fabricación cierre)
y el método de prueba que deberá hacerse e) Boquillas pasamuro
al prototipo. f) Conectores terminales
g) Gabinete para control
Entre los datos que se requieren en los h) Malacate
equipos de la subestación, se pueden i) Refacciones
mencionar los siguientes: j) Acabado
k) Dibujos e instructivos
1) Transformadores de potencia
NOTAS:
a) Núcleo • Estas especificaciones sirven de base
b) Devanados fundamental para el cálculo, diseño,
c) Cambiador de derivaciones fabricación y pruebas de los equipos
d) Boquillas pasamuro que se soliciten en cada una de las
e) Tanque especificaciones particulares. Son
f) Chasis o base reguladas por el Laboratorio de
g) Sistema de preservación del aceite Pruebas de CFE, el LAPEM.
h) Sistema de sello con gas nitrógeno • Con estas especificaciones se trata de
i) Sistema de tanque conservador dar la mayor cantidad de datos para
j) Enfriamiento realizar el diseño óptimo. La falta de
k) Alambrado de control alguno de ellos, no releva al fabricante de
l) Transformadores de corriente la obligación de considerarlo e indicarlo.
m) Polaridad • El fabricante deberá proporcionar lo
n) Desplazamiento angular necesario para el correcto funcionamiento
o) Aceite aislante del equipo.
p) Conectores terminales
q) Accesorios Cabe mencionar que todos los equipos de
r) Placa de datos la subestación tienen sus especificaciones
s) Acabado particulares muy bien definidas.
t) Pruebas
u) Dibujos e instructivos

2) Interruptores de potencia en
aceite

a) Elementos de conducción de
la corriente
b) Mecanismo de interrupción
del arco

Departamento Divisional de Subestaciones y Mantenimiento 30

 IV.4 Maniobras más comunes Ejemplo No. 2

Los siguientes ejemplos muestran algunas Se desea tener licencia en muerto para la
maniobras típicas que pudieran línea LPI 73210 ZID.
presentarse en instalaciones normalizadas (L-73210 La Piedad – Zináparo)
cubriéndose aspectos de operación y (L-73210 Zináparo – La Piedad)
mantenimiento.
ZINÁPARO
(ZID)
No se ven casos especiales.
L-73260 L-73210

Ejemplo No. 1 L-73500 L-73150

CARAPAN LA PIEDAD
POTENCIA (LPI)
Se requiere licencia en muerto sobre el (CRP) EL SOL
(ESO)
interruptor JLC 73130 para darle
mantenimiento y limpieza.
JLC Solución

Maniobras de Maniobras de
JLC 73138 recepción: retiro:
1.- Abrir LPI 73210 1.- Cerrar ZID 73219
L-73130 2.- Abrir ZID 73210 2.- Cerrar LPI 73219
JLC 73131
JLC 73130
JLC 73139 3.- Abrir LPI 73219 3.- Cerrar ZID 73210
4.- Abrir ZID 73219 4.- Cerrar LPI 73210

110 kv

Solución Ejemplo No. 3

Sin importar si el sistema es radial o está Se requiere licencia en muerto para el

en anillo, se procede de la siguiente interruptor PNJ 73120 el cual no tiene
manera: cuchillas de transferencia. El sistema
funciona normalmente así:

Maniobras de Maniobras de CARAPAN

ABASOLO
recepción: retiro: POTENCIA
(CRP) (ABA)

1.- Cerrar JLC 73138 1.- Retirar equipo de L-73260 L-73550 L-73120

2.- Abrir JLC 73130 puesta a tierra N.A. M

3.- Abrir JLC 73131 2.- Cerrar JLC 73131 110 kv

ZINÁPARO PENJAMO
110 kv

4.- Abrir JLC 73139 3.- Cerrar JLC 73139 NOTA: (ZID) (PNJ)

N.A. = Normalmente Abierto

5.- Colocar equipo de 4.- Cerrar JLC 73130
puesta a tierra 5.- Abrir JLC 73138

Departamento Divisional de Subestaciones y Mantenimiento 31

 Solución Ejemplo No. 5

Maniobras de Maniobras de Se requiere librar el banco de 3

recepción: retiro: reguladores de la subestación JLC.
1.- Abrir PNJ 73550 1.- Retirar tierras
2.- Cerrar ZID 73559 2.- Cerrar PNJ 73121
3.- Abrir PNJ 73120 3.- Cerrar PNJ 73129 B1
42618
B2

4.- Cerrar PNJ 73550 4.- Abrir PNJ 73550 T1 JLC-4110

L-73210 72010 42010 JLC-4120
5.- Abrir PNJ 73129 5.- Cerrar PNJ 73120 42611 42612 JLC-4130

6.- Abrir PNJ 73121 6.- Abrir ZID 73559 110 kv 13.8 kv

s
7.- Colocar tierras 7.- Cerrar PNJ 73550 45010

NOTA: En esta maniobra se ha supuesto que la

capacitancia de la línea L-73550 Penjamo-
Zináparo, no ocasiona problema alguno al abrir y Solución
cerrar las cuchillas motorizadas ZID 73559 con
dicha línea en vacío. Maniobras de Maniobras de
recepción: retiro:
1.- Abrir JLC 45010 1.- Abrir JLC 45010
2.- Poner en neutro 2.- Cerrar JLC 42611
Ejemplo No. 4 los reguladores 3.- Cerrar JLC 42612
3.- Apagar los 4.- Abrir JLC 42618
reguladores 5.- Encender reguladores
Se requiere librar el equipo JLC 72010
4.- Cerrar JLC 42618 6.- Poner en automático
mediante una licencia en muerto. 5.- Abrir JLC 42611 los reguladores
6.- Abrir JLC 42612 7.- Cerrar JLC 45010
72018 42018 7.- Cerrar JLC 45010
JLC-4110
L-73190 72010 42010
M M JLC-4120
72011 72019 42019 42011
JLC-4130

110 kv 13.8 kv
87

Ejemplo No. 6

En el diagrama unifilar del ejemplo No. 4,

Solución se desea trabajar en muerto sobre el
interruptor JLC 42010.
Maniobras de Maniobras de
recepción: retiro:
1.- Bloquear relé 87 1.- Retirar tierras 72018 42018

2.- Cerrar JLC 72018 2.- Cerrar JLC 72011 L-73190 72010 42010
JLC-4110

3.- Abrir JLC 72010 3.- Cerrar JLC 72019 M

72011 72019 42019
M
42011
JLC-4120
JLC-4130
4.- Abrir JLC 72011 4.- Cerrar JLC 72010 110 kv 13.8 kv
5.- Abrir JLC 72019 5.- Abrir JLC 72018 87

6.- Colocar tierras 6.- Desbloqueo relé 87

Departamento Divisional de Subestaciones y Mantenimiento 32

 Solución Ejemplo No. 8

Maniobras de Maniobras de Se desea transferir la carga del interruptor

recepción:
1.- Bloquear relé 87
2.- Cerrar JLC 42018
3.- Abrir JLC 42010
4.- Abrir JLC 42011
retiro: JLC 4110 al JLC 4120 para trabajar en
1.- Cerrar JLC 42011 muerto en el equipo JLC 4110.
2.- Cerrar JLC 42019
3.- Cerrar JLC 42010
4.- Abrir JLC 42018 B1
BT

4118
5.- Abrir JLC 42019 5.- Desbloqueo relé 87 4110
4110
T1
4111 4119
4128
L-73XX0 72010 42010
4120
4120
4121 4129

110 kv 13.8 kv

s
CP1

Ejemplo No. 7

Se desea trabajar con una licencia en Solución

muerto sobre el banco de capacitores de la
subestación JLC. Maniobras de Maniobras de
recepción: retiro:
B1
1.- Cerrar JLC 4118 1.- Cerrar JLC 4111
T1
2.- Cerrar JLC 4128 2.- Cerrar JLC 4119
L-73XX0 72010 42010 3.- Abrir JLC 4110 3.- Cerrar JLC 4110
4.- Abrir JLC 4111 4.- Abrir JLC 4118
5.- Abrir JLC 4119 5.- Abrir JLC 4128
110 kv 13.8 kv 45014
s

45010

CP1

Ejemplo No. 9

Solución En el siguiente caso, se desea dar

mantenimiento en muerto al
Maniobras de Maniobras de transformador de potencia JLC T1.
recepción: retiro:
1.- Abrir JLC 45010 1.- Retirar tierras T1
13.8 kv

2.- Abrir JLC 45014 2.- Cerrar JLC 45014

S

4110
3.- Descargar 3.- Cerrar JLC 45010 62014 42011

capacitores 62010
46126
4.- Cortocircuitar y N.A.
T2
aterrizar
S

4120
capacitores 62024 42021

13.8 kv
69 kv
NOTA: Tener cuidado con el control de tiempo, si NOTA:

se tiene, en el banco de capacitores. N.A. = Normalmente Abierto

Departamento Divisional de Subestaciones y Mantenimiento 33

 Solución

Maniobras de Maniobras de
recepción: retiro:
1.- Apertura instantánea 1.- Apertura instantánea
del JLC 62010 del JLC 62010
2.- Abrir JLC 62014 2.- Abrir JLC 46126
3.- Abrir JLC 42011 3.- Cerrar JLC 62014
4.- Cerrar JLC 46126 4.- Cerrar JLC 42011
5.- Cerrar JLC 62010 5.- Cerrar JLC 62010

Ejemplo No. 10

Se desea tener licencia en muerto sobre el

banco de reguladores.

B2

42618 42018

T1 JLC-4110
L-73XX0 72010 42010 JLC-4120
M M
42619 42613 42019 42012 JLC-4130

13.8 kv
110 kv

87

Solución

Maniobras de Maniobras de
recepción: retiro:
1.- Poner en neutro 1.- Cerrar JLC 42619
los reguladores 2.- Cerrar JLC 42613
2.- Apagar su control 3.- Abrir JLC 42618
3.- Cerrar JLC 42618 4.- Encender control
4.- Abrir JLC 42619 5.- Poner en automático
5.- Abrir JLC 42613 los reguladores

NOTA: Puede considérese la opción de hacer

intervenir a la protección diferencial en esta
maniobra.

Departamento Divisional de Subestaciones y Mantenimiento 34

 C O N C L U S I O N E S

Departamento Divisional de Subestaciones y Mantenimiento 35

 V.- CONCLUSIONES

Las subestaciones eléctricas de distribución que se han descrito en estas páginas,

representan un enorme campo de aplicación en muchos aspectos de la Ingeniería.

La base de conocer el adecuado funcionamiento de una instalación de estas, requiere

adentrarse en forma práctica al análisis de los esquemas particulares de protección, control
y medición que se tienen en ella.

De igual forma, se requiere conocer minuciosamente todos los equipos primarios y

secundarios, como por ejemplo los interruptores y relevadores de protección, ya que la
experiencia ha demostrado que es de mucha utilidad tener bases sólidas en este sentido.

Desgraciadamente no se pueden dar recomendaciones particulares para estas instalaciones

ya que no todas tienen los mismos arreglos físicamente hablando, y mucho menos el hablar
de la gran variedad de marcas y tipos de los componentes tanto primarios como
secundarios que las componen.

Sin embargo, se pueden establecer bases generales para todas ellas, pero definitivamente
cuando se aprende practicando en ellas, es como mejor se conocen realmente.

Es el deseo de nuestra Empresa y Sindicato que la presente guía te sirva como una
referencia cuando desees adentrarte en este maravilloso campo de las subestaciones
eléctricas.

¡ Enhorabuena !

Departamento Divisional de Subestaciones y Mantenimiento 36

 A P É N D I C E

Departamento Divisional de Subestaciones y Mantenimiento 37

 F O T O G R A F Í A S

Departamento Divisional de Subestaciones y Mantenimiento 38

 .
Una vista general de la subestación. Se observa la caseta,
las dos bahías y el transformador de potencia.

Toda subestación debe identificarse con su nombre de una

manera clara a la entrada de la misma. Se observa la barda
con alambre de púas en la parte superior

Departamento Divisional de Subestaciones y Mantenimiento 39

 Aquí se tiene la llegada de la línea de subtransmisión, la Un acercamiento a la bahía de 115 kv donde se observa los
bahía de 115 kv y el transformador de potencia. interruptores de potencia, los TP’s, TC’s, apartarrayos y
una persona para comparar el tamaño relativo de estos
equipos.

Departamento Divisional de Subestaciones y Mantenimiento 40

 Aspecto de la bahía de 115 kv. Se observa las estructuras Aquí se observa con más detalle el arreglo del bus de 115
metálicas, el blindaje, las bayonetas, el bus y las cuchillas de kv. Nótese los tres cables de bajada a los TP’s del bus.
operación en grupo, entre otras cosas.

Departamento Divisional de Subestaciones y Mantenimiento 41

 Desde este punto se observa los tres juegos de cuchillas de En esta foto se observa el blindaje de la bahía de 115 kv y
operación en grupo que se colocan, como en este caso, como su continuación hacia el bus de 13.8 kv. Nótese el
parte del interruptor de línea. terminado en punta de la armadura.

Departamento Divisional de Subestaciones y Mantenimiento 42

 Entre otras cosas, aquí se puede ver el alumbrado montado Se observa los apartarrayos de llegada de una línea de
sobre la estructura metálica, las cuchillas de operación en subtransmisión. Se tiene uno por fase. A su vez, cada uno
grupo y los cables de alta tensión. se forma por tres secciones adecuadas. Se notan los aros
equipotenciales.

Departamento Divisional de Subestaciones y Mantenimiento 43

 Aquí se observa un interruptor de potencia en SF6. A su lado, Otro interruptor similar al anterior. En este caso para una
se tienen los tres TC’s. línea de subtransmisión. Los TC’s externos sirven para la
medición y protección.

Departamento Divisional de Subestaciones y Mantenimiento 44

 Un juego de tres TC’s tipo pedestal para 115 kv Un juego de tres TP’s tipo pedestal para 115 kv

Departamento Divisional de Subestaciones y Mantenimiento 45

 La parte exterior de la caja de conexiones de las terminales La parte interior de dicha caja. Se observa el arreglo de las
de los TP’s del bus de 115 kv conexiones y la presencia de fusibles de protección

Departamento Divisional de Subestaciones y Mantenimiento 46

 Se tiene el maneral que sirve para manipular las cuchillas de Otro par de manerales de otras cuchillas de operación en
operación en grupo desde el piso. Muy importante es su grupo. Siempre se debe usar guantes aislantes para
identificación normalizada. manipularlos.

Departamento Divisional de Subestaciones y Mantenimiento 47

 Todo maneral de cuchillas de operación en grupo tanto en Estos 10 aisladores de vidrio forman una cadena que sirve
115 kv como en 13.8 kv, debe estar aterrizado. para dar el suficiente nivel de aislamiento para manejar
adecuadamente la tensión eléctrica.

Departamento Divisional de Subestaciones y Mantenimiento 48

 Esta es la vista frontal del transformador de potencia. En esta Aquí se ve observa parte del transformador de potencia en
caso de 110/13.8 kv, 12/16/20 MVA’s. La razón de ser de una vista lateral y el detalle de la fosa para derrame del
toda subestación de distribución. aceite.

Departamento Divisional de Subestaciones y Mantenimiento 49

 Una vista general de una bahía de 23 kv. Se ve un interruptor Esta es una parte de la bahía de 23 kv. Se observan las
de banco y cuatro para alimentadores. cuchillas monopolares, apartarrayos, aisladores soporte,
tubos de cobre y cables.

Departamento Divisional de Subestaciones y Mantenimiento 50

 Esta es la salida de un circuito de media tensión. Nótese las En esta sección de la bahía de 23 kv se observa los fusibles
cuchillas tripolares de transferencia y los apartarrayos. de potencia correspondientes al transformador de servicios
propios.

Departamento Divisional de Subestaciones y Mantenimiento 51

 Esta es la placa de datos externa del interruptor de al lado.
Este es un interruptor de potencia del tipo en vacío para 23 Obsérvese detenidamente la información contenida.
kv. Se ve la nomenclatura normalizada ZID-5010.

Departamento Divisional de Subestaciones y Mantenimiento 52

 En la parte interna del interruptor, se tiene esta otra placa de
datos, principalmente de información de control
Aquí se tiene tres TP’s en el bus de 23 kv en un arreglo en
estrella aterrizada.

Departamento Divisional de Subestaciones y Mantenimiento 53

 Este es un transformador de distribución tipo poste para Esta es la placa de datos del transformador de distribución
los servicios propios de energía eléctrica en la de al lado. En este caso es de 23000-220Y/127 V y 45 KVA
subestación.

Departamento Divisional de Subestaciones y Mantenimiento 54

 Este es un reflector del alumbrado. Al fondo se observa otra Este es un registro normalizado. En este caso no se tienen
luminaria. trincheras.

Departamento Divisional de Subestaciones y Mantenimiento 55

 La parte interna del registro. Se recomienda sellar todos los Esta es la vista externa de la caseta de control. Entre otras
ductos y colocar los cables sobre una rejilla especial. cosas, aquí se aloja el banco de baterías, el tablero de
control y el equipo de comunicación.

Departamento Divisional de Subestaciones y Mantenimiento 56

 Un detalle de la antena de transmisión de datos y La parte frontal del tablero de protección, control y
comunicación de voz. medición. Se ve las secciones de 115 kv, del transformador
de potencia y la sección de 23 kv.

Departamento Divisional de Subestaciones y Mantenimiento 57

 Un detalle de la sección correspondiente a 115 kv. Un detalle de la sección correspondiente a 23 kv.

Departamento Divisional de Subestaciones y Mantenimiento 58

 Una sección con relevadores de protección. La parte interna del tablero mostrando el alambrado.

Departamento Divisional de Subestaciones y Mantenimiento 59

 Relevadores de protección de sobrecorriente de
Sección de protección del transformador de alimentadores y medición de los mismos.
potencia.

Departamento Divisional de Subestaciones y Mantenimiento 60

 El panel de alarmas luminosas correspondiente a una
determinada sección. La trinchera y la fosa del tablero de protección, control y
medición.

Departamento Divisional de Subestaciones y Mantenimiento 61

 La llamada Unidad Terminal Remota UTR. Dentro de la caseta, se tienen los centros de carga tanto de
C.A. como de C.D. con su sus interruptores
termomagnéticos.

Departamento Divisional de Subestaciones y Mantenimiento 62

 Banco de baterías plomo-acido de 125 VCD. El corazón de
la subestación. Otra vista del mismo banco de baterías.

Departamento Divisional de Subestaciones y Mantenimiento 63

 Todo cuarto de baterías debe contar con un extractor de aire.

El cargador CA/CD del banco de baterías.

Departamento Divisional de Subestaciones y Mantenimiento 64

 Equipo de comunicación FM (Radio).
Extinguidor de polvo químico seco.

Departamento Divisional de Subestaciones y Mantenimiento 65

 NOMENCLATURA IEEE

Departamento Divisional de Subestaciones y Mantenimiento 66

 Nomenclatura IEEE de la función de 35 Dispositivo para operar escobillas o
los números de dispositivo. para poner en cortocircuito anillos
colectores
1 Elemento maestro 36 Dispositivo de voltaje o polarización
2 Relevador de arranque o de cierre, con 37 Relevador de baja potencia o baja
retardo corriente
3 Relé de comprobación o de bloqueo 38 Dispositivo de protección de
condicionado chumacera
4 Contactor maestro 39 Monitor de condición mecánica
5 Dispositivo de parada 40 Relevador de campo
6 Interruptor de arranque 41 Interruptor de campo
7 Interruptor de ánodo 42 Interruptor de marcha
8 Interruptor de circuito de control 43 Dispositivo manual de transferencia o
9 Dispositivo inversor selección
10 Interruptor de secuencia de unidad 44 Relé de secuencia de arranque de
11 Reservado para aplicación futura unidades
12 Dispositivo de sobrevelocidad 45 Monitor de condición atmosférica
13 Dispositivo de velocidad sincrónica 46 Relevador de corriente de secuencia
14 Dispositivo de baja velocidad negativa o desequilibrio de fases
15 Dispositivo para comparar y conservar 47 Relevador de voltaje de secuencia de
velocidad fases
16 Reservado para aplicación futura 48 Relevador de secuencia incompleta
17 Interruptor de descarga o derivador 49 Relevador térmico de máquinas o
18 Dispositivo acelerador o desacelerador transformadores
19 Relevador de transición de arranque de 50 Relevador instantáneo de
marcha sobrecorriente alterna
20 Válvula operada eléctricamente 51 Relevador de tiempo de
21 Relevador de distancia sobrecorriente alterna
22 Interruptor igualador 52 Interruptor de C.A.
23 Dispositivo regulador de temperatura 53 Relevador de excitador o de
24 Reservado para aplicación futura generador de C.D.
25 Relé de sincronismo o comprobación 54 Interruptor de alta velocidad para
de sincronismo C.D.
26 Dispositivo térmico de aparatos 55 Relevador de factor de potencia
27 Relevador de bajo voltaje 56 Relevador de aplicación de campo
28 Detector de flama 57 Dispositivo para poner en
29 Contactor de desconexión cortocircuito o a tierra
30 Anunciador de alarma 58 Relevador de falla de rectificador
31 Dispositivo para excitación separada 59 Relevador de sobrevoltaje
32 Relevador direccional de potencia 60 Relevador de desequilibrio de fases
33 Contacto de posición 61 Relevador de desequilibrio de
34 Dispositivo de secuencia maestra corrientes

Departamento Divisional de Subestaciones y Mantenimiento 67

 62 Relevador de paso o apertura, con 94 Relevador de disparo o de disparo
retardo libre
63 Relevador de presión, de nivel o de 95 a 99 Se usarán únicamente para
flujo aplicaciones específicas en
64 Relevador para protección a tierra instalaciones donde ninguno de los
65 Regulador de velocidad números asignados del 1 al 94 resulte
66 Dispositivo contador o espaciador de adecuados.
operaciones o para ajustes de
posiciones
67 Relevador direccional de
sobrecorriente alterna
68 Relevador de bloqueo
69 Dispositivo permisivo de control
70 Reóstato operado eléctricamente
71 Interruptor de nivel de líquido
72 Interruptor de C.D.
73 Contactor de resistencia de carga
74 Relevador de alarma
75 Mecanismo cambiador de posición
76 Relevador de sobrecorriente directa
77 Transmisor de pulsos
78 Relevador de protección o medidor de
ángulo de fase entre voltajes o entre
corrientes o entre corriente y voltaje
79 Relevador de recierre de C.A.
80 Interruptor de flujo
81 Relevador de frecuencia
82 Relevador de recierre de C.D.
83 Relevador automático de
transferencia o de selección
84 Mecanismo de operación
85 Relevador receptor para onda
portadora o para hilo piloto
86 Relevador de bloqueo definitivo
87 Relevador de protección diferencial
88 Motor generador o motor auxiliar
89 Cuchillas operadas eléctricamente
90 Dispositivo de regulación
91 Relevador direccional de voltaje
92 Relevador direccional de voltaje y de
potencia
93 Contactor cambiador de campo

Departamento Divisional de Subestaciones y Mantenimiento 68
