MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE

CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

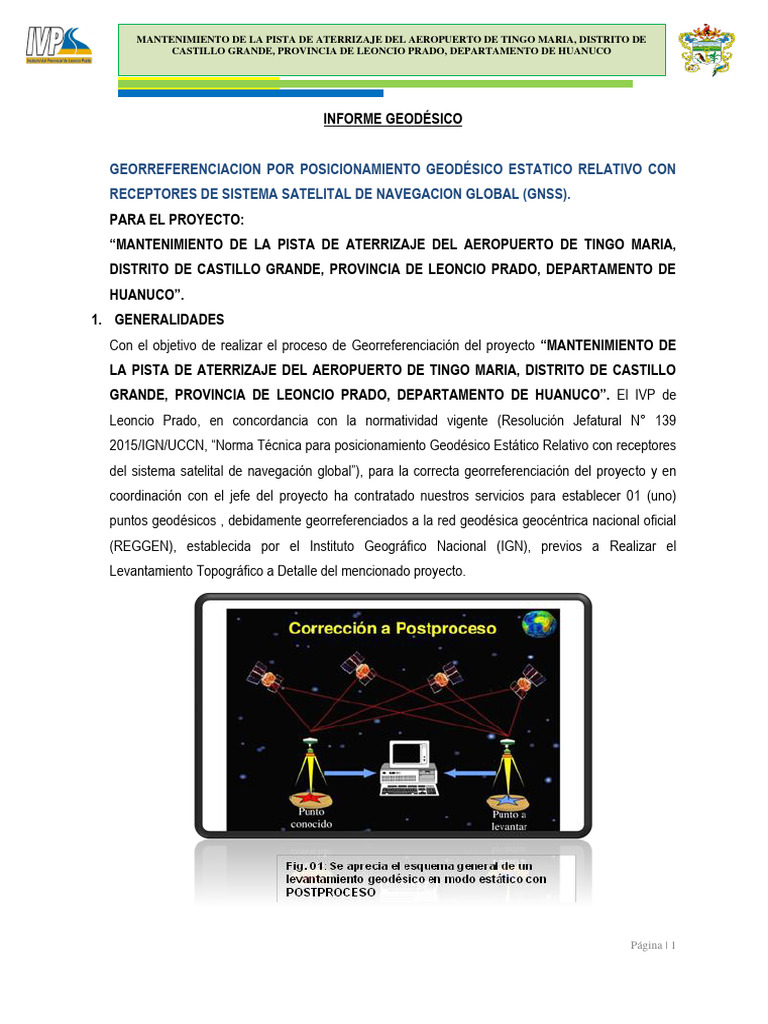

INFORME GEODÉSICO

GEORREFERENCIACION POR POSICIONAMIENTO GEODÉSICO ESTATICO RELATIVO CON

RECEPTORES DE SISTEMA SATELITAL DE NAVEGACION GLOBAL (GNSS).
PARA EL PROYECTO:
“MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA,
DISTRITO DE CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE
HUANUCO”.
1. GENERALIDADES
Con el objetivo de realizar el proceso de Georreferenciación del proyecto “MANTENIMIENTO DE
LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE CASTILLO
GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO”. El IVP de
Leoncio Prado, en concordancia con la normatividad vigente (Resolución Jefatural N° 139
2015/IGN/UCCN, “Norma Técnica para posicionamiento Geodésico Estático Relativo con receptores
del sistema satelital de navegación global”), para la correcta georreferenciación del proyecto y en
coordinación con el jefe del proyecto ha contratado nuestros servicios para establecer 01 (uno)
puntos geodésicos , debidamente georreferenciados a la red geodésica geocéntrica nacional oficial
(REGGEN), establecida por el Instituto Geográfico Nacional (IGN), previos a Realizar el
Levantamiento Topográfico a Detalle del mencionado proyecto.

Página | 1
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

2. OBJETIVOS
Para el desarrollo del presente proyecto, se han establecido los siguientes objetivos: Ejecutar la
georreferenciación estableciendo seis puntos de control geodésico de orden “C” por métodos
globales de posicionamiento por satélites usando receptores (GNSS) diferenciales de doble
frecuencia y precisión milimétrica, mediante la técnica ESTATICO CON POST PROCESO,
amarrado a la Red Geodésica Geocéntrica Nacional (REGGEN), que servirán de inicio para
realizar los trabajos destinados al levantamiento topográfico , para lo cual se ha utilizado como
punto de partida la estación GNSS, ubicado en la Dirección Regional de Agricultura del Gobierno
Regional Huánuco.
3. UBICACIÓN
• UBICACIÓN POLITICA:

Localidad : TINGO MARÍA

Distrito : RUPA RUPA
Provincia : LEONCIO PRADO
Departamento : HUANUCO

• UBICACIÓN GEOGRAFICA
Latitud : 9°17'49.36"S
Longitud : 76° 0'19.87"O
Altitud : 645 m.s.n.m.
Este : 389680
Norte : 8972230
Altitud : 645 m.s.n.m.
• MAPA DE UBICACIÓN GEOGRÁFICA
UBICACIÓN DEPARTAMENTAL

Página | 2
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

HUANUCO

HUANUCO

Página | 3
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

RUPA RUPA

4. VÍAS DE ACCESO
La zona de estudio se encuentra ubicada en la cuidad de Tingo María, que se encuentra a 562 km
desde la ciudad de Lima, siguiendo la ruta Lima Pucallpa. Desde la ciudad de Tingo María, el
aeropuerto se encuentra a 3 km de distancia.
5. DESCRIPCION DEL TRABAJO A REALIZAR
5.1. COORDINACIÓN
Desplazamiento de la brigada de topografía a la zona en estudio coordinándose con los
especialistas. Luego de verificar el terreno, se procedió con el reconocimiento de la zona en campo,
verificando el área de trabajo, así como las zonas aledañas para su delimitación y la ubicación de un
punto geodésicos de orden C.
Se trabajó con los siguientes parámetros, con la cual se obtendrá la información de campo y
gabinete en función a:
Zona: Paralelo 18 S, referido al Meridiano de Greenwich
Elipsoide: WGS-84, en Proyección Universal Transversa Mercator (U.T.M)
Datum: Alturas referidas sobre el nivel medio del mar (m.s.n.m.)

Página | 4
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

PERIODO Y DURACION DE LOS TRABAJOS

El establecimiento de los puntos geodésicos, se realizó en diferentes etapas, los trabajos de campo
(monumentación y lectura) duraron 02 días, la fase de gabinete tomo 02 días y se realizó en el mes
de febrero del 2023.
5.2. ORGANIZACIÓN

5.2.1. RECURSOS EMPLEADOS

Para el desarrollo del presente servicio empleamos los siguientes recursos:

RECURSOS HUMANOS:

• Especialista en Geodesia y Georreferenciación

EQUIPOS Y MATERIALES:

• Receptors GNSS CHCNAV i90

• Trípode y Bases nivelantes 02
• Tripodin 01
• Batería de 7.4 voltios 04
• Laptop personal 01
• Software de gabinete CHC Geomatics office 2
• Wincha de 05 metros 01
• Navegador GPS Garmin 01
• Cemento, hormigón, agua 01
• Comunicación (Radio y Celular) 02
• Camioneta doble cabina 4X4 01
DATOS TÉCNICOS DEL RECEPTOR GNSS CHCNAV i90
• 220 canales
• GPS - Glonass – Galileo, BDS
• Preparado para todas las nuevas señales a integrarse
• RTK a 100 Hz.

Página | 5
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

• Radio interna Integrada

• Modem interno para comunicación RTK vía Celular GSM
• Máxima resistencia a golpes y caídas
• 08 GB de memoria interna
• Avanzada Antena GNSS - UHF
• Parámetros de categoría: Generación RTK

Página | 6
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

CARACTERÍSTICAS FÍSICAS
• Caja Cubierta de aleación de magnesio
• Tamaño
• Peso
FUENTE DE ALIMENTACIÓN
• Batería SI
• Tiempo de funcionan. a 68° F (20° C) 15 HRAS
• Cargador SI

6. EJECUCION

6.1. DESCRIPCIÓN METODOLÓGICA EMPLEADA – MARCO TEÓRICO

GEODESIA:

Se determino la orientación y posición en la localidad mencionada, mediante coordenadas (latitud,

longitud, altura).

GEORREFERENCIACIÓN

En la georreferenciación el especialista uso el posicionamiento GNSS teniendo como el punto

base de orden “C” ubicado en la Dirección Regional de Agricultura del gobierno Regional de
Huánuco.

Página | 7
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

Ya que para el proyecto es necesario colocar dos puntos de control geodésicos de orden “C” ya
que estos puntos tendrán coordenadas topográficas en el sistema WGS-84, y estas coordenadas
serán confiables por que cumplen los parámetros y requisitos mínimos de la IGN (Instituto
Geográfico Nacional).

LEVANTAMIENTO ESTÁTICO CON POST PROCESO

• Método clásico para líneas largas y alta precisión.

• Medición clásica para líneas base GPS, donde cada línea se observa por lo menos durante
cinco horas.
• El tiempo de observación es proporcional a la longitud de la línea
• Método aplicado para líneas mayores de 20 Km.
• Se graban datos crudos de los satélites y se procesan mediante software en oficina
6.2. PROCEDIMIENTO Y EJECUCION
En esta parte describimos de manera detallada las diferentes actividades realizadas para la
colocación de los puntos de control geodésicos de orden “C”, que servirán de apoyo para el
levantamiento topográfico en la zona de estudio ubicada en la localidad de Tingo. Desarrollaremos
las siguientes actividades:

6.2.1. PLANEAMIENTO Y RECOPILACIÓN DE INFORMACIÓN:

La etapa del planeamiento consistió en el establecimiento de las condiciones geométricas,
técnicas, económicas y de factibilidad que permitan la elaboración de un proyecto para realizar un
levantamiento dado.

El planeamiento y la recopilación de información se realizó en coordinación con las autoridades,

para ello se compró la información y los datos disponibles referentes a la estación de rastreo
permanente ubicada en la Dirección Regional de Agricultura del Gobierno Regional Huánuco, de
orden “0”, así mismo en coordinación con el Equipo Técnico de la consultora, se planifico las rutas
de acceso y posibles ubicación de los puntos geodésicos apoyándonos en las cartas nacionales,
hoja 20-J Huánuco escala 1:100000 elaborado por el IGN y software libre para visualización de
imágenes.

El tiempo de duración del punto observado se ha determinado de la siguiente manera:

En el capítulo 3 de ESPECIFICACIONES TÉCNICAS PARA EL POSICIONAMIENTO

GEODÉSICO ESTÁTICO RELATIVO CON RECEPTORES DEL SISTEMA SATELITAL DE

Página | 8
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

NAVEGACIÓN GLOBAL, nos indica que el tiempo continuo de observación no debe ser menor a
900 registros o épocas (de coincidencia con la base), a no menor de un (1) segundo ni mayor de
cinco (5) segundos de sincronización (con la base). Por lo que realizamos los cálculos de la
siguiente manera.

• 900 épocas o registro

• Registro cada 5 segundos
• En un minuto realizo 12 registros
Entonces para que llegue a 900 registros es necesario 2 horas como mínimo, pero eso no es
suficiente, por la experiencia propia de trabajos realizados se tomó el criterio por la distancia que
tenemos de 120 km posicionarnos durante 5 horas, Por lo que las lecturas mínimas son de 5 horas
por punto observado.

6.2.2. RECONOCIMIENTO-MONUMENTACIÓN DE PUNTOS GEODÉSICOS DE ORDEN “C”:

Se realizó la visita de campo, previo a las observaciones insitu, verificando y anotando las
obstrucciones naturales y artificiales; tales como los cables de alta tensión, arboles, viviendas
construidas, determinando el probable emplazamiento óptimo de la marca de estación y
lectura, hicimos un reconocimiento del área de trabajo y determinamos la ubicación de los hitos
de concreto para la monumentación de un punto geodésico de orden C.

los cuales están materializados en hitos de concreto con placa inoxidable de diámetro de 70
mm y dos aceros de ½”, de largo 0.75 cm, incrustado con una marca.

6.2.3. TRABAJOS DE CAMPO

La observación se realizó directamente sobre el terreno tomando en un punto geodésico en

modo estático para realizar las mediciones requeridas por el proyecto, de acuerdo con las
normas establecidas por el IGN. para los cálculos y comprobaciones en campo se tomó el
apunte de las fichas de campo de las observaciones del día.

6.2.4. GEORREFERENCIACIÓN

Para la Georreferenciación se tomó como Punto Base las Estación de Rastreo Permanente
(ERP) de Huánuco, ubicada en el techo del segundo piso del a Dirección Regional de
Agricultura del Gobierno Regional de Huánuco. En el terreno se determinaron dos puntos de
control de orden “C”, denominados: “PG – 01”.

Página | 9
MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

Fig. 05 Antena del receptor de la estación de rastreo permanente HC03

NOTA:

El Formulario de Información de la Base se muestra en el Anexo I y las Descripciones

Monográficas de los dos puntos georreferenciados se muestran en el Anexo III.

Fig. 06: Punto Geodésico dejado en la zona de trabajo

6.2.5. CONTROL HORIZONTAL

Para el control Horizontal, se utilizó el método Diferencial o Estático, el cual consiste en obtener
los datos lecturados durante el día de la estación de control permanente en formato (RINEX),
para este proyecto se utilizó el punto de la Estación GPS: de Orden “0”, instalado dentro de las

Página | 10
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

Instalaciones de Gobierno Regional de Huánuco la cual esta enlazada a la Red Geodésica

Nacional del Instituto Geográfico Nacional del Perú.
En este proyecto, se usó 02 receptores Diferenciales GPS L1/L2, de doble frecuencia y
precisión milimétrica de la marca CHC I90, para tener lecturas simultaneas y optimizar la
geometría de la red geodésica.
Los receptores GPS diferenciales (ESTATICOS), recibieron las ondas de radio emitidas por los
satélites simultáneamente de dos en dos, por cada pareja de puntos leídos.
Los parámetros de medición, utilizados para este trabajo fueron los siguientes:
• La Distancia de la Estación tomada como base del GRH a la zona de trabajo es de 120 Km
aproximadamente en promedio, con este dato y las Especificaciones Técnicas para
Levantamientos Geodésicos, se determinó
- 900 épocas o registro
- Registro cada 5 segundos
- En un minuto realizo 12 registros
Entonces para que llegue a 900 registros es necesario 5 horas como mínimo.
• El ángulo de elevación fue de 10° con respecto al horizonte.
• Los datos se registraron en épocas con un intervalo de 5”.
• La geometría de Posición de los Satélites “Dillution of precisión”, o PDOP (Dilución de
Precisión Geométrica) para este trabajo va desde 1.822 a 1.767.

Se presentan los siguientes cuadros de Resumen:

Sistema Estático diferencial GPS

Equipos 02 GPS Rover
frecuencias L1/L2
Tiempo 02:00 hasta 6:30 horas Continuas, de toma
de información por punto como promedio
N° de satelites 4 satélites Como mínimo.
3 para la posición y 1 para la altura
Intervalo de
grabación Cada 5 segundos
Mascara de 10 grados

Página | 11
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

elevación
dilución PDOP 1.921 – 1.767

6.2.6. CONTROL VERTICAL

Para el control VERTICAL, (elevaciones) se ha utilizado la corrección por el modelo de
ondulación, utilizando el EGM96. Este modelo Geopotencial EGM2008 es uno de los
modelos de la Tierra que consta de los coeficientes armónicos esféricos para completar
el grado y orden 360. Se trata de una solución compuesta, que consta de:

(1) Una combinación solución a grado y el orden 70.

(2) Un bloque diagonal solución de grado 71 a 359.
(3) La solución de cuadratura en grado 360.

Fig. 07 Modelo de ondulación geoidal utilizado para el control vertical

7. CÁLCULOS:

CÁLCULOS DE GABINETE
Los cálculos de gabinete procederán inmediatamente culminada la etapa anterior y estarán
constituidos por todas aquellas operaciones que, en forma ordenada y sistemática, calculan las
correcciones y reducciones a las cantidades observadas y determinan los parámetros de
interés mediante el empleo de criterios y fórmulas apropiadas que garanticen la exactitud

Página | 12
 MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

requerida. El ajuste o compensación deberá seguir, cuando sea aplicable, al cálculo de

gabinete. En este documento no se tratará esta etapa, en consideración a la alta variedad de
métodos a los que se puede recurrir. Terminados los trabajos de campo la información
almacenada en los receptores GNSS, es transferida a una computadora, estos datos son
ingresados al software CHC Geomatics Office 2; se inicia el Post-proceso de las Líneas Base
formadas entre el Punto perteneciente a la Red Geodésica Geocéntrica Nacional (REGGEN),
establecido por Instituto Geográfico Nacional, ubicado en las instalaciones del Gobierno
Regional Huánuco (HCO3) y los Puntos Base hasta el Rover se verifica la información (Raw
Data) proveniente de campo y se edita las sesiones. Empleando técnicas de posicionamiento
diferencial con post procesamiento se determinan las coordenadas UTM y geográficas en el
sistema WGS 84, la elevación para los puntos es calculado con el modelo geoidal EGM2008,
los informes de las líneas basen generadas para los puntos Rover se muestran en el anexo II.
8. CONCLUSIONES Y RECOMENDACIONES
8.1. CONCLUSIONES
• Se ha efectuado la georreferenciación del proyecto utilizando los métodos por posicionamiento
satelital empleando receptores GNSS de doble frecuencia y precisión milimétrica.
• Se ha colocado 01 puntos geodésicos de orden “C” denominados: “PG - 01”; el cual están
debidamente monumentado en campo y ubicado de manera estratégica dentro de la zona del
proyecto, según se indica en la ficha monográfica de dichos puntos que se adjuntan.
• Para este pos procesamiento se trabajó por la efeméride Preciso/a, utilizando el software CHC
Geomatics Office 2.
9. PANEL FOTOGRÁFICO

Página | 13
MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

Página | 14
MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

Página | 15
MANTENIMIENTO DE LA PISTA DE ATERRIZAJE DEL AEROPUERTO DE TINGO MARIA, DISTRITO DE
CASTILLO GRANDE, PROVINCIA DE LEONCIO PRADO, DEPARTAMENTO DE HUANUCO

Página | 16
