FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL

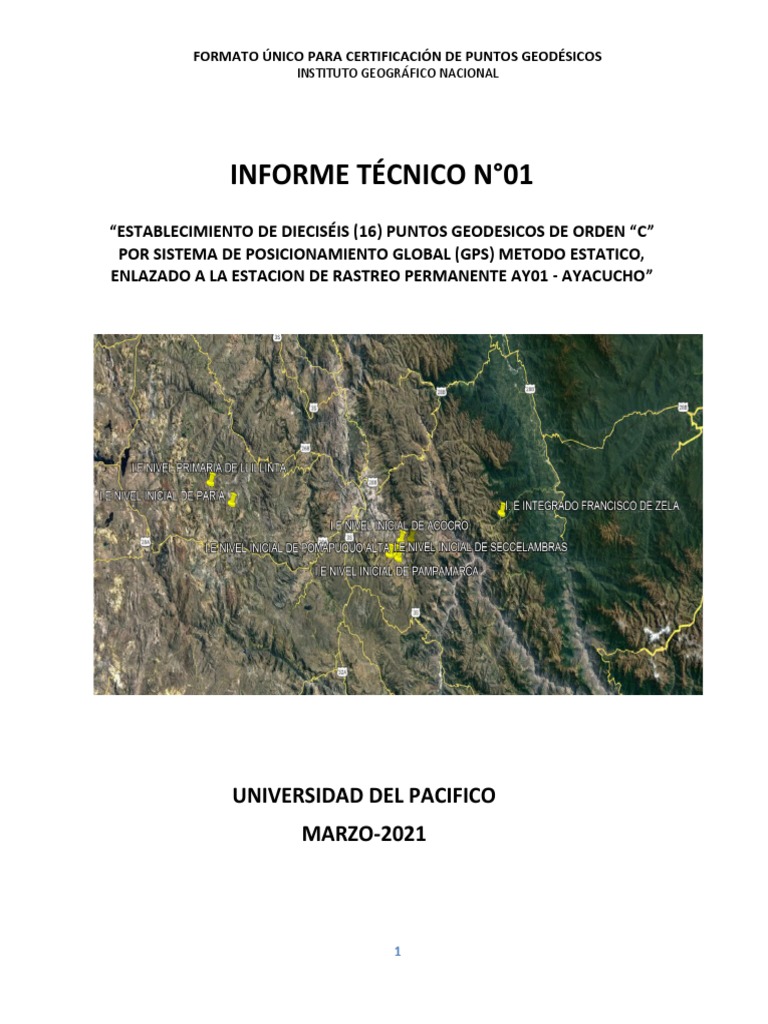

INFORME TÉCNICO N°01
“ESTABLECIMIENTO DE DIECISÉIS (16) PUNTOS GEODESICOS DE ORDEN “C”
POR SISTEMA DE POSICIONAMIENTO GLOBAL (GPS) METODO ESTATICO,
ENLAZADO A LA ESTACION DE RASTREO PERMANENTE AY01 - AYACUCHO”
UNIVERSIDAD DEL PACIFICO
MARZO-2021
1
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
1. DATOS GENERALES DEL PROYECTO:
a. DATOS DE LA PERSONA RESPONSABLE DEL INFORME TÉCNICO
NOMBRE: JHONATHAN HOWARD AYALA DELGADO
EMPRESA o N&I INGENIEROS SAC
INSTITUCIÓN:
DIRECCIÓN: URB. PIO MAX MEDINA BLOCK B1-101
TELÉFONO FIJO:
CELULAR: 971049851
PÁGINA WEB:
CORREO Jhadtata@gmail.com
ELECTRÓNICO:
b. NOMBRE DE LA PERSONA NATURAL O JURÍDICA A QUIEN SE CERTIFICARÁ LOS PUNTOS
GEODÉSICOS.
SE CERTIFICA A: UNIVERSIDAD DEL PACIFICO
c. INSTRUMENTOS Y EQUIPOS UTILIZADOS.
N° EQUIPOS / INSTRUMENTOS MARCA MODELO CANTIDAD
1 Receptor GNSS GEOMAX ZENITH 25 2
2 RECEPTOR GNSS TRIMBLE R10 2
3 TRIPODE DE MADERA - ESTANDAR 4
4 FLEXOMETRO - - 02
2
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
2. CERTIFICADO DE OPERATIVIDAD Y/O CALIBRACIÓN DE LOS EQUIPOS GNSS UTILIZADOS
(ACTUALIZADOS Y/O EN VIGENCIA).
3
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
4
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
5
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
6
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
3. ESPECIFICACIONES TÉCNICAS DE LOS EQUIPOS GNSS UTILIZADOS.
7
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
4. IMAGENES DE LOS EQUIPOS GNSS UTILIZADOS.
(IMAGEN FRONTAL Y POSTERIOR DE LA ANTENA GNSS QUE VISUALICE SUS DETALLES).
EQUIPO 1 Serie: 2861183 Y 2861016
8
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
EQUIPO TRIMBLE R10
9
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
5. MEMORIA DESCRIPTIVA.
a. GENERALIDADES.
N&I INGENIEROS SAC. Cuenta con especialistas en Cartografía y Geodesia, Topografía y participa en
proyectos a nivel nacional, en tal virtud es necesario contar con puntos de control geodésico de
orden “C” y pudiendo incorporarse a la Red Geodésica Geocéntrica Nacional, por tal motivo
solicitaremos la certificación de 16 puntos geodésicos
a.1 LOCALIZACIÓN GEOGRÁFICA.
PROYECTO: MEJORAMIENTO DEL SERVICIO DE EDUCACIÓN INICIAL EN LAS INSTITUCIONES EDUCATIVAS
N° 432-70 DE PARCCAHUANCA, N° 310-GENERAL TRINIDAD MORAN DE ACOCRO, N° 408 DE
SECCELAMBRAS, N° 407-HERMILIO VALDIZAN DE PAMPAMARCA, N° 432 -112 DE PUMAPUQUIO, DISTRITO
DE ACOCRO -HUAMANGA - AYACUCHO
Distrito : ACOCRO,
Provincia : HUAMANGA
Departamento : AYACUCHO
a.2 PERIODO Y DURACIÓN
FECHA CÓDIGO DURACIÓN
08/03/2022 AYA01293 03:30:00 HORAS
08/03/2022 AYA01294 03:30:00 HORAS
08/03/2022 AYA01295 03:30:00 HORAS
08/03/2022 AYA01296 03:30:00 HORAS
08/03/2022 AYA01297 03:30:00 HORAS
08/03/2022 AYA01298 03:30:00 HORAS
09/03/2022 AYA01299 03:30:00 HORAS
09/03/2022 AYA01300 03:30:00 HORAS
09/03/2022 AYA01301 03:30:00 HORAS
09/03/2022 AYA01302 03:30:00 HORAS
PROYECTO: MEJORAMIENTO DEL SERVICIO DE EDUCACIÓN BASICA REGULAR EN EL NIVEL PRIMARIA Y
SECUNDARIA DE LA INSTITUCION EDUCATIVA INTEGRADO FRANCISCO DE ZELA, DISTRITO DE ANCO,
PROVINCIA DE LA MAR, DEPARTAMENTO DE AYACUCHO
a.1 LOCALIZACIÓN GEOGRÁFICA.
Distrito : ANCO
Provincia : LA MAR
Departamento : AYACUCHO
a.2 PERIODO Y DURACIÓN DE LOS TRABAJOS.
FECHA CÓDIGO DURACIÓN
10/03/2022 AYA05200 03:30:00 HORAS
10/03/2022 AYA05201 03:30:00 HORAS
10
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
PROYECTO: MEJORAMIENTO DEL SERVICIO DE EDUCACIÓN BASICA REGULAR EN EL NIVEL PRIMARIA DE
LAS INSTITUCIONES EDUCATIVAS N° 22597/MX-P DE PARIA, N° 22615/MX-P DE CACUYA, DISTRITO DE
PILPICHACA – PROVINCIA DE HUAYTARA – HUANCAVELICA
a.1 LOCALIZACIÓN GEOGRÁFICA.
Distrito : PILPICHACA
Provincia : HUAYTARA
Departamento : HUANCAVELICA
a.2 PERIODO Y DURACIÓN DE LOS TRABAJOS.
FECHA CÓDIGO DURACIÓN
11/03/2022 HUA06116 03:30:00 HORAS
11/03/2022 HUA06117 03:30:00 HORAS
11/03/2022 HUA06118 03:30:00 HORAS
11/03/2022 HUA06119 03:30:00 HORAS
b. METODOLOGÍA.
b.1 MONUMENTACIÓN.
Los trabajos se inician con la excavación manual para la cimentación de los puntos, con un hito de
dimensiones de 40x40x60, según lo establecido en la nueva Resolución por la Jefatura IGN/UCCN.
b.2 CONTROL HORIZONTAL.
Se utilizó el método Estático Diferencial, consiste en la utilización de un receptor base “Master”
sobre un punto con coordenadas conocidas de la Red Geodésica Geocéntrica Nacional, y otro
receptor llamado “Rover”, Ninguno de los dos receptores se mueve durante el tiempo de
medición.
Es un método utilizado en geodesia para medir a largas distancia y es hoy por hoy la manera más
precisa de obtener coordenadas por GPS ESTATICO. Su precisión depende de los tiempos de
medición y sobre todo el tipo de receptores empleados. Este método se puede aplicar con
receptores de fase de portadora L1 o con receptores de fase de doble frecuencia (L1 + L2). La
precisión en ese tipo de receptores es de 3mm+0.5 ppm RMS.
Las coordenadas medidas no son obtenidas por el usuario en el campo, sino que son calculadas en
gabinete utilizando el software apropiado. Dicho software pone en relación las series de la estación
(o estaciones de referencia) con las series de los receptores de medida. Como las estaciones de
referencias han estado ubicadas en un punto de coordenadas conocidas, se puede saber en cada
momento de la medición que error aproximado están induciendo los satélites; dicho error es
compensado sobre la serie del receptor medidor.
La idea principal de este método es que las señales que han llegado hasta la estación base han
11
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
recorrido prácticamente la misma región atmosférica que las señales que han llegado hasta el
receptor medidor con lo cual ambas señales han estado sometidas al mismo tipo de degradaciones
(sobre todo por efectos de la ionosfera).
Los receptores de dos portadores (L1 – L2) al utilizar dos frecuencias distintas permiten resolver
mayor número de ambigüedades y dar mayor precisión, ello es así porque los retardos
atmosféricos son función de la frecuencia de la señal, si utilizando dos frecuencias distintas
podemos tener más información acerca de los retardos y degradaciones que ha tenido la señal en
su camino hasta nuestro receptor.
En esta etapa se ha diseñado una red de vectores que forma un triángulo para poder realizar el
ajuste de red.
El criterio para el posicionamiento ha tenido en consideración los requisitos de precisión para
obtener puntos de control de orden “C” establecidas en las “NORMAS TECNICAS DE
LEVANTAMIENTOS GEODESICOS” capítulo 8, tabla 8.1 estándares de precisión geométrica, del
Instituto Geográfico Nacional.
El punto geodésico programado como base para este proyecto fue la Estación AY01 de orden “0”,
del IGN, las coordenadas son:
COORDENADAS GEOGRAFICAS SISTEMA WGS 84
COORDENADAS GEOGRAFICAS SISTEMA WGS 84
ESTACION Latitud Longitud Alt. Elipsoidal. Orden
AY01 13° 09' 33.54241" S 74° 13' 35.88053" W 2800.2108m 0
c. PERSONAL Y EQUIPOS.
c.1 PERSONAL.
- 01 Ing. Civil/Minas Especialista en Geodesia.
- 01 Topógrafo
- 01 Asistente
c.2 EQUIPOS.
- Receptor GNSS GEOMAX Modelo ZENITH 25 02
- Receptor GNSS Trimble Modelo r10 02
- Colector PS336 01
- Base Tribach 04
- Trípode 04
- Batería 12 v 08
c.3 SOFTWARE.
La información satelital obtenida en campo se transfiere a una computadora para realizar el post
proceso con el software Leica Infinity versión 3.01, obteniendo las coordenadas Geográficas y
12
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
UTM en el sistema WGS84, correspondientes a la zona 18 Sur.
La altura geoidal se ha calculado con el modelo matemático EGM2008.
d. CONCLUSIONES.
La aplicación de estas técnicas de corrección diferencial nos conducen al fundamento del
posicionamiento relativo, es decir, la utilización simultánea de dos o más receptores, tomando
datos al mismo tiempo (con el mismo intervalo de grabación), el primero, que estará ubicado sobre
un punto de coordenadas conocidas, será el receptor base y el otro será el receptor remoto y se
ubicará en los puntos que nos interesa relevar, para conocer sus coordenadas, los valores
obtenidos grafico anterior son valores obtenidos para nuestro proyecto con el método estático, así
mismo el software empleado y la configuración para este tipo de cálculos nos ha permitido obtener
resultados dentro de los parámetros establecidos en las normas técnicas de levantamientos
geodésicos para los puntos de orden “C”.
6. SOFTWARE EMPLEADO PARA EL PROCESAMIENTO DEL LOS PUNTOS (VERSIÓN).
SOFTWARE: Leica Infinity
VERSIÓN: 3.01
13
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
7. FORMULARIO DE INFORMACION
DE LA ESTACION BASE UTILIZADA.
14
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
15
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
16
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
17
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
8. SOLICITUD DE CODIGO DE PUNTO GEODESICO.
18
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
19
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
20
FORMATO ÚNICO PARA CERTIFICACIÓN DE PUNTOS GEODÉSICOS
INSTITUTO GEOGRÁFICO NACIONAL
21
