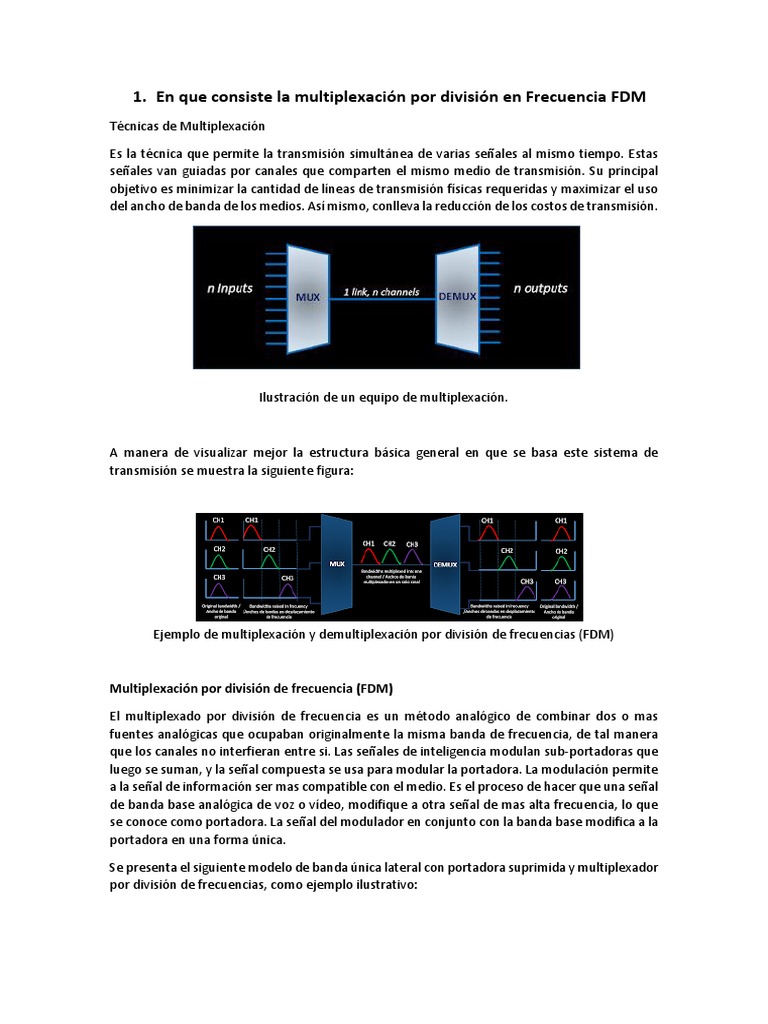

1.

En que consiste la multiplexación por división en Frecuencia FDM

Técnicas de Multiplexación

Es la técnica que permite la transmisión simultánea de varias señales al mismo tiempo. Estas
señales van guiadas por canales que comparten el mismo medio de transmisión. Su principal
objetivo es minimizar la cantidad de líneas de transmisión físicas requeridas y maximizar el uso
del ancho de banda de los medios. Así mismo, conlleva la reducción de los costos de transmisión.

Ilustración de un equipo de multiplexación.

A manera de visualizar mejor la estructura básica general en que se basa este sistema de
transmisión se muestra la siguiente figura:

Ejemplo de multiplexación y demultiplexación por división de frecuencias (FDM)

Multiplexación por división de frecuencia (FDM)

El multiplexado por división de frecuencia es un método analógico de combinar dos o mas

fuentes analógicas que ocupaban originalmente la misma banda de frecuencia, de tal manera
que los canales no interfieran entre si. Las señales de inteligencia modulan sub-portadoras que
luego se suman, y la señal compuesta se usa para modular la portadora. La modulación permite
a la señal de información ser mas compatible con el medio. Es el proceso de hacer que una señal
de banda base analógica de voz o vídeo, modifique a otra señal de mas alta frecuencia, lo que
se conoce como portadora. La señal del modulador en conjunto con la banda base modifica a la
portadora en una forma única.

Se presenta el siguiente modelo de banda única lateral con portadora suprimida y multiplexador
por división de frecuencias, como ejemplo ilustrativo:
Proceso de demultiplexación por división de frecuencia de una señal de banda lateral única con
portadora suprimida

Principales características

 Las portadoras se separan mediante bandas de resguardo para evitar solapamiento de

comunicaciones.
 Tecnología muy experimentada y fácil de implementar.
 Gestión de recursos rígida y poco apta para flujos de tránsito variable.
 Requiere duplexor de antena para transmisión dúplex.
 Se asignan canales individuales a cada usuario.
 Los canales son asignados de acuerdo a la demanda.
 Cada señal de entrada se modula con una frecuencia portadora distinta.
 El conjunto de todas las señales de entrada se transmite por un enlace radio.
 Necesidad de establecer bandas de guarda para evitar interferencias.
 Ancho de banda útil (medio) mayor que el ancho de banda necesario para transmitir las
señales de entrada.
 La señal de entrada y salida es analógica. [1]

2. Indique cuales son los requerimientos técnicos para que se realice

FDM
 Se requiere que el ancho de banda útil del medio de transmisión sea mayor que el ancho
de banda de la señal transmitida.
 Las señales de entrada pueden ser tanto analógicas como digitales
 FDM no se pueda utilizar para combinar fuentes que envían señales digitales.
 Una señal digital se puede convertir a una señal analógica antes de que
 FDM se utilice para multiplexarlas.
 Gestión de recursos rígida y poco apta para flujos de tránsito variable.
 Jerarquía de multiplexación analógica utilizada para maximizar la eficiencia de su
 infraestructura, las compañías telefónicas multiplexan las señales de líneas con BW
 pequeño sobre líneas con mayor BW. Para líneas analógicas se utiliza FDM. Uno
 de estos sistemas jerárquicos tradicionales está formado por grupos, super grupos,
master grupos y jumbo grupos.
 3. Enumere 5 aplicaciones que se dan a FDM
 Una aplicación muy común es la radiodifusión AM y FM
 La difusión de la televisión, cada canal tiene su propio ancho de banda de 6 MHz.
 FM comercial y emisoras de televisión.
 Aplicación de fdm es la utilización de radiofrecuencias para la propagación a través de
la atmósfera.
 Procesos de video, difusión Digital y difusión análoga.

4. Enumere cinco Ventajas y cinco desventajas de FDM

Ventajas

 El sistema de FDM apoya el flujo de dúplex total de información que es requerido por la
mayor parte de la aplicación.
 El problema del ruido para la comunicación análoga tiene menos el efecto.
 Aquí el usuario puede ser añadido al sistema por simplemente añadiendo otro par de
modulador de transmisor y modulador receptor.
 Mayor confiabilidad de la señal debido a que se le asigna un canal diferente a cada
usuario.
 No se requiere temporización o sincronización entre el transmisor y receptor. [2]

Desventajas

 En el sistema FDM, el coste inicial es alto. Este puede incluir el cable entre los dos finales
y los conectores asociados para el cable.
 En el sistema FDM, un problema para un usuario puede afectar a veces a otros.
 En el sistema FDM, cada usuario requiere una frecuencia de portador precisa.
 La técnica primeramente usada y que todavía es muy utilizada en enlaces de alta
capacidad es la fdm.
 Existen muchas variaciones de esta tecnología y actualmente se la está remplazando por
jerarquías digitales.

5. Coloque por lo menos dos equipos que utilicen FDM
