Material de trabajo INTRODUCCION A LA INGENIERIA ELECTRICA

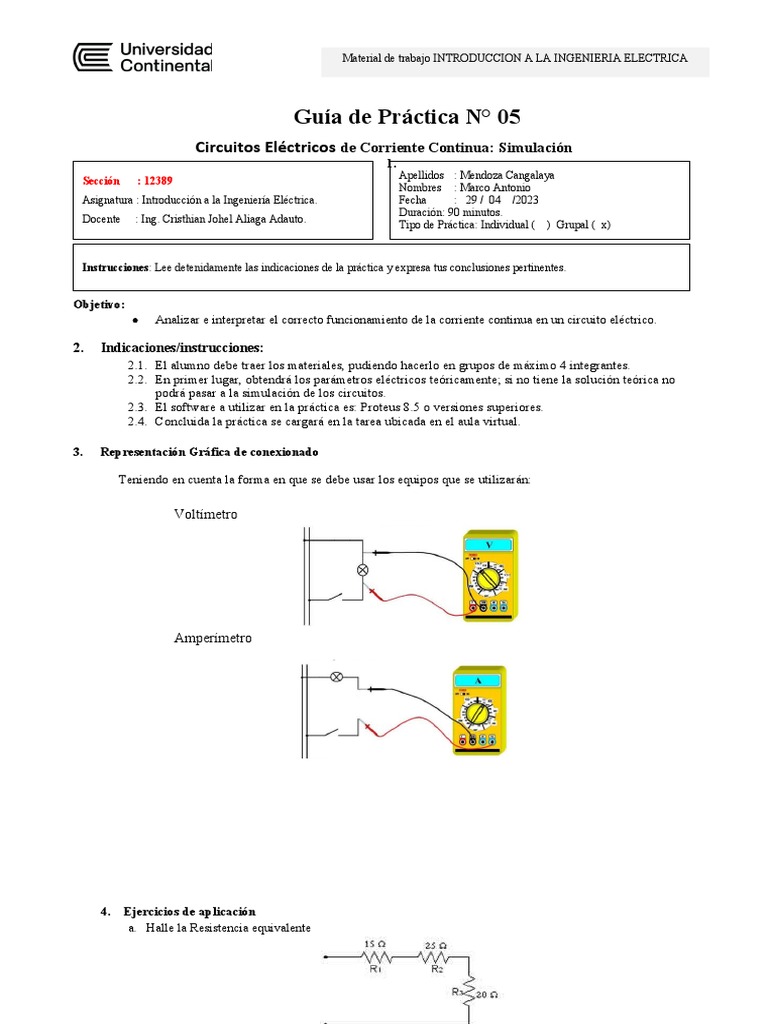

Guía de Práctica N° 05
Circuitos Eléctricos de Corriente Continua: Simulación
1.
Apellidos : Mendoza Cangalaya
Sección : 12389
Nombres : Marco Antonio
Asignatura : Introducción a la Ingeniería Eléctrica. Fecha : 29 / 04 /2023
Duración: 90 minutos.
Docente : Ing. Cristhian Johel Aliaga Adauto.
Tipo de Práctica: Individual ( ) Grupal ( x)

Instrucciones: Lee detenidamente las indicaciones de la práctica y expresa tus conclusiones pertinentes.

Objetivo:
 Analizar e interpretar el correcto funcionamiento de la corriente continua en un circuito eléctrico.

2. Indicaciones/instrucciones:
2.1. El alumno debe traer los materiales, pudiendo hacerlo en grupos de máximo 4 integrantes.
2.2. En primer lugar, obtendrá los parámetros eléctricos teóricamente; si no tiene la solución teórica no
podrá pasar a la simulación de los circuitos.
2.3. El software a utilizar en la práctica es: Proteus 8.5 o versiones superiores.
2.4. Concluida la práctica se cargará en la tarea ubicada en el aula virtual.

3. Representación Gráfica de conexionado

Teniendo en cuenta la forma en que se debe usar los equipos que se utilizarán:

Voltímetro

Amperímetro

4. Ejercicios de aplicación
a. Halle la Resistencia equivalente
Material de trabajo INTRODUCCION A LA INGENIERIA ELECTRICA

b. Halle la Resistencia equivalente

c. Halle la Resistencia equivalente

R1 R2 R3 R4 R5 R6
2.7 kΩ 1 kΩ 4 kΩ 3.3 kΩ 1 kΩ 4.3 kΩ
Material de trabajo INTRODUCCION A LA INGENIERIA ELECTRICA

RESISTENCIA EQUIVALENTE
CIRCUITO
CALCULADO REAL
R AC 6.7K ohm 6.7K ohm
R BD 1.56k ohm 1.5699k ohm
R AF 9.3k ohm 9.19k ohm
RCD 3.3kohm 3.300k ohm
RCE 2.31kohm 2.31k ohm

1. R (A; C)
Material de trabajo INTRODUCCION A LA INGENIERIA ELECTRICA

2. R (B; D)

3. R (A; F)

4. R (C; D)
Material de trabajo INTRODUCCION A LA INGENIERIA ELECTRICA

5. R (C; E)

d. Calcula la intensidad de la corriente que alimenta a una lavadora de juguete que  tiene una resistencia de
10 ohmios y funciona con una batería con una diferencia de potencial de 30 V.

e. Calcula el voltaje, entre dos puntos del


circuito de una plancha, por el que atraviesa una corriente de 4 amperios y presenta una resistencia de 10

ohmios
Material de trabajo INTRODUCCION A LA INGENIERIA ELECTRICA

f. Determina el valor de la resistencia que se obtiene de un circuito de 110 V, y a su vez pasa una corriente
de 3 A

g. Obtener la lectura del amperímetro A


Material de trabajo INTRODUCCION A LA INGENIERIA ELECTRICA

h. Obtener la resistencia total del circuito y la tensión en R1 y R3

5. Conclusione
s

a. Apre
ndim
os
usar
programa Proteus, donde podemos simular circuitos, podemos probar cualquier circuito en el
programa, lo cual nos ayudara simular cualquier esquema eléctrico.

Referencias bibliográficas consultadas y/o enlaces recomendados

● Charles K. Alexander y Matthew N. O Fundamentos de circuitos eléctricos. Sadiku. McGraw- Hill Companies, Inc.
Disponible en: http://aprendiendoelectronicafacil.blogspot.com/2018/08/descarga-proteus-87-full-gratis.html
● Disponible en: https://www.youtube.com/watch?v=eLZffy1jsv0
Material de trabajo INTRODUCCION A LA INGENIERIA ELECTRICA

● Disponible en: http://aprendiendoelectronicafacil.blogspot.com/2018/08/descarga-proteus-87-full-gratis.html
