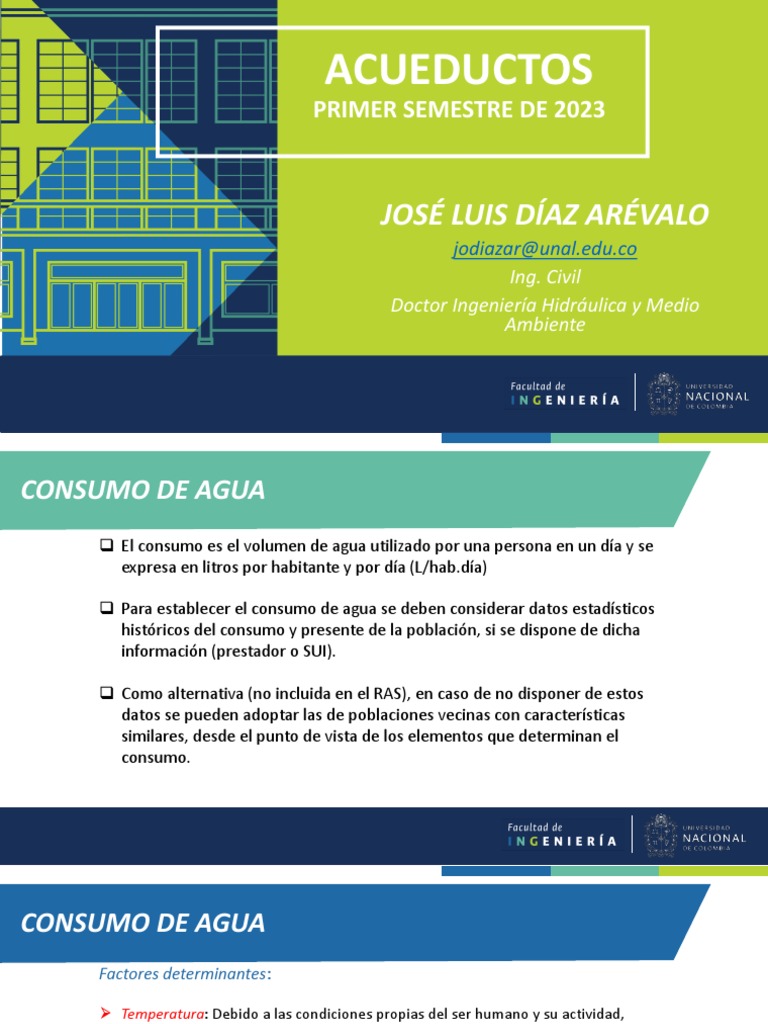

ACUEDUCTOS

PRIMER SEMESTRE DE 2023

JOSÉ LUIS DÍAZ ARÉVALO

jodiazar@unal.edu.co
Ing. Civil
Doctor Ingeniería Hidráulica y Medio
Ambiente
CONSUMO DE AGUA
❑ El consumo es el volumen de agua utilizado por una persona en un día y se
expresa en litros por habitante y por día (L/hab.día)

❑ Para establecer el consumo de agua se deben considerar datos estadísticos

históricos del consumo y presente de la población, si se dispone de dicha
información (prestador o SUI).

❑ Como alternativa (no incluida en el RAS), en caso de no disponer de estos

datos se pueden adoptar las de poblaciones vecinas con características
similares, desde el punto de vista de los elementos que determinan el
consumo.
CONSUMO DE AGUA
Factores determinantes:

➢ Temperatura: Debido a las condiciones propias del ser humano y su actividad,

entre mayor sea la temperatura ambiente, mayor será la necesidad de consumo de
agua.
➢ Calidad el agua: En la medida que la calidad del agua sea mayor las personas
tendrán la seguridad en el consumo y será por lo tanto mayor.
➢ Características sociales y económicas: El consumo esta directamente relacionado,
también, con el nivel de educación y la capacidad económica de la población

➢ Servicio de alcantarillado: Cuando no se dispone de servicio de alcantarillado, los

niveles de consumo de agua son mucho menores que en aquellos sitios donde se
cuenta con el sistema de evacuación de aguas servidas.
CONSUMO DE AGUA
Factores determinantes:

➢ Presión en la red de distribución de agua: Cuando se cuenta con una alta presión en
la red los caudales descargados en los puntos de consumo serán mayores,
elevándose el desperdicio, además los daños, escapes y roturas serán más
frecuentes y mayores.

➢ Administración: Una administración eficiente controlará mejor el consumo,

reducirá fugas, desperdicios y controlará conexiones clandestinas; reduciendo las
llamadas pérdidas negras o aguas no contabilizadas.

➢ Medidores y tarifas: La existencia de instrumentos que determinen los consumos y

la existencia de tarifas que pueden ser diferenciales de acuerdo con los consumos,
persuaden a los usuarios para que realicen un control sobre los consumos.
CONSUMO NETO
Consumo neto o dotación neta: cantidad de agua usada efectivamente en cada
una de las actividades que se realizan en una comunidad.

“cantidad mínima de agua requerida para satisfacer las necesidades básicas de

un suscriptor o de un habitante, dependiendo de la forma de proyección de la
demanda de agua, sin considerar las pérdidas que ocurran en el sistema de
acueducto.”

✓ Doméstico

✓ Industrial y comercial

✓ Público e institucional
CONSUMO NETO

Sobre estos consumos no se puede generalizar, debido a la diversidad de

industrias, procesos, tecnologías y metodologías que hacen muy difícil su
cuantificación; la mejor forma de estimar estos consumos es por encuesta
directa a los establecimientos de la localidad.

Es de resaltar que el consumo por las actividades industriales, comerciales,

institucionales y el consumo público son mucho menores que el consumo
residencial y en numerosos casos se puede asignar para los primeros valores
como un pequeño porcentaje del consumo residencial.
 DOTACIÓN NETA POR SUSCRIPTORES
“En aquellos casos en que se tenga la información necesaria, en la persona prestadora del
servicio de acueducto o en el sistema único de información (SUI) de la SSPD, para hacer la
proyección de suscriptores en el municipio o en la parte de éste objeto del diseño, el
consultor y/o la persona prestadora del servicio deben conocer el valor existente sobre
consumo promedio por suscriptor. En caso de que no se cuente con datos históricos sobre
consumos de agua potable por los suscriptores, el consultor debe utilizar la dotación por
suscriptor establecida en la siguiente tabla:”

Fuente: Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico [recurso electrónico] : TÍTULO B.
Sistemas de acueducto. – 2 ed. / Viceministerio de Agua y Saneamiento Básico (Ed.); Universidad de los Andes.
Departamento de Ingeniería Civil y Ambiental. Centro de Investigaciones en Acueductos y Alcantarillados – CIACUA.
-- Bogotá, D.C.: Colombia. Ministerio de Vivienda, Ciudad y Territorio, 2010. 480 p.
DOTACIÓN NETA SEGÚN EL USO DE AGUA

Fuente: Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico [recurso
electrónico] : TÍTULO B. Sistemas de acueducto. – 2 ed. / Viceministerio de Agua y Saneamiento
Básico (Ed.); Universidad de los Andes. Departamento de Ingeniería Civil y Ambiental. Centro de
Investigaciones en Acueductos y Alcantarillados – CIACUA. -- Bogotá, D.C.: Colombia. Ministerio
de Vivienda, Ciudad y Territorio, 2010. 480 p.
 DOTACIÓN NETA SEGÚN EL USO DE AGUA

Fuente: Reglamento Técnico del Sector de Agua Potable y

Saneamiento Básico [recurso electrónico] : TÍTULO B. Sistemas de
acueducto. – 2 ed. / Viceministerio de Agua y Saneamiento Básico
(Ed.); Universidad de los Andes. Departamento de Ingeniería Civil y
Ambiental. Centro de Investigaciones en Acueductos y
Alcantarillados – CIACUA. -- Bogotá, D.C.: Colombia. Ministerio de
Vivienda, Ciudad y Territorio, 2010. 480 p.
DOTACIÓN NETA SEGÚN EL USO DE AGUA

Fuente: Reglamento Técnico del Sector de Agua Potable y Saneamiento Básico [recurso electrónico] : TÍTULO B. Sistemas de acueducto. – 2 ed. / Viceministerio de Agua y Saneamiento Básico
(Ed.); Universidad de los Andes. Departamento de Ingeniería Civil y Ambiental. Centro de Investigaciones en Acueductos y Alcantarillados – CIACUA. -- Bogotá, D.C.: Colombia. Ministerio de
Vivienda, Ciudad y Territorio, 2010. 480 p.
 DOTACIÓN NETA SEGÚN EL USO DE AGUA

Fuente: Reglamento Técnico del Sector de

Agua Potable y Saneamiento Básico [recurso
electrónico] : TÍTULO B. Sistemas de
acueducto. – 2 ed. / Viceministerio de Agua y
Saneamiento Básico (Ed.); Universidad de los
Andes. Departamento de Ingeniería Civil y
Ambiental. Centro de Investigaciones en
Acueductos y Alcantarillados – CIACUA. --
Bogotá, D.C.: Colombia. Ministerio de
Vivienda, Ciudad y Territorio, 2010. 480 p.
 CONSUMO RESIDENCIAL

Fuente: López Cualla, Ricardo Alfredo. Elementos de diseño para acueductos y

alcantarillados. 2da Ed. Bogotá, Escuela Colombiana de Ingeniería. 2003
 CONSUMO COMERCIAL, INDUSTRIAL Y PÚBLICO

Fuente: López Cualla, Ricardo Alfredo. Elementos de diseño para acueductos y alcantarillados.
2da Ed. Bogotá, Escuela Colombiana de Ingeniería. 2003
 GUÍA CONSUMO POR ACTIVIDAD

Fuente: Apuntes Posgrados en Ingeniería Civil Acueductos y

Alcantarillados, Escuela Colombiana de Ingeniería. 2020
 GUÍA CONSUMO POR ACTIVIDAD

Fuente: Apuntes Posgrados en Ingeniería Civil Acueductos y

Alcantarillados, Escuela Colombiana de Ingeniería. 2020
CONSUMO NETO (AJUSTE A CONDICIONES
PARTICULARES)
Suma de consumos residenciales, comerciales, industriales y públicos. Se
puede incrementar (a criterio del diseñador) por:

•Corrección por tamaño de población: 10% del incremento en el número de

habitantes (al incrementarse el tamaño de la población el consumo aumenta
debido a mayor número de actividades, ej.: lavado carros, lavadoras ropa o
platos, etc).

•Corrección por temperatura:

• Entre 15 y 20% para climas con temperatura superior a 28°C
• Entre 10 y 15% para climas con temperaturas entre 28°C y 20°C
• No se recomienda incremento para temperaturas inferiores a 20°C.
PÉRDIDAS DE AGUA
Diferencia entre el volumen de agua tratada y medida a la salida de las plantas potabilizadoras y
el volumen de agua entregado a la población y que ha sido medido en las acometidas
domiciliarias del municipio.

P=
( Volumen producido - Volumen consumido )
100
Volumen producido
Pérdidas técnicas: Incluyen las fugas en tuberías y accesorios y en estructuras, como reboses en
tanques de almacenamiento, plantas de tratamiento, etc.
Pérdidas Comerciales: son aquellas relacionadas con el funcionamiento comercial y técnico de la
persona prestadora del servicio, incluyen las conexiones fraudulentas, los suscriptores que se
encuentren por fuera de las bases de datos de facturación de la empresa y los caudales dejados
de medir por imprecisión o deficiente operación de los micromedidores domiciliarios.
PÉRDIDAS DE AGUA
Índice de agua no contabilizada IANC
Aunque el IANC aceptado en Colombia es del 25% (Reglamento Técnico del
Sector de Agua Potable y Saneamiento Básico - RAS 330 de 2017), el cual se
traslada en la tarifa a los usuarios, el promedio nacional es del 41%,
presentándose lugares como el Archipiélago de San Andrés, Providencia y
Santa Catalina con un 77%, Sucre y La Guajira con un 74%.

“El índice de agua no contabilizada no es solo un indicador con influencia

exclusiva de carácter técnico-operativo; hay también una repercusión directa o
indirecta de tipo ambiental en la medida en que se pueda llegar a
sobreexplotar las fuentes de abastecimiento”
CONSUMO TOTAL
La suma del consumo residencial más el industrial, más el comercial e
institucional se denomina consumo neto total.

Consumo neto
Consumo total (L/hab d) =
1 − %P

El consumo total proyectado al periodo de diseño debe tener en cuenta el

incremento en el consumo neto y la disminución en el índice de pérdidas.
CAUDAL DE DISEÑO

➢ Con la proyección de la población servida para los diferentes

periodos de diseño y con base en el consumo total estimado, se
puede proceder a obtener el caudal de diseño del sistema de
acueducto.

➢ Se debe resaltar que hay otros elementos clave para la selección

adecuada del caudal de diseño, los cuales son el factor económico, la
naturaleza misma de la estructura a diseñar, que componentes tiene
el sistema y por último la confiabilidad del mismo.
CAUDAL DE DISEÑO
Debe combinar las necesidades de la población de diseño y los costos de la
construcción de un acueducto para un caudal excesivo.

➢ Caudal medio diario

➢ Caudal máximo diario
➢ Caudal máximo horario

Si se dispone de tanque de almacenamiento (regulación de caudal) se

diseña con caudal máximo diario, en caso contrario con caudal máximo
horario.

La red de distribución se diseña teniendo en cuenta el caudal máximo

horario.
CAUDAL DE DISEÑO

➢ Caudal medio diario: Caudal promedio obtenido de un año de

registros y es la base para la estimación del caudal máximo diario y
del máximo horario. Se expresa en litros por segundo:

Consumo total (L/hab d)  Población (hab)

Qpromedio =
86400
CAUDAL DE DISEÑO
➢ Caudal máximo diario: Demanda máxima que se presenta en un día del año, es decir
representa el día de mayor consumo en el año:

Qmáximo diario = k1  Qpromedio

El coeficiente de consumo máximo diario, k1, se obtiene de la relación entre el mayor

consumo diario y el consumo medio diario, utilizando los datos registrados en un período
mínimo de un año.

En caso de sistemas nuevos, el valor del coeficiente de consumo máximo diario, k1, será
1.30.
CAUDAL DE DISEÑO
➢ Caudal máximo horario: Demanda máxima que se presenta en una
hora durante un año completo:

Qmáximo horario = k2  Qmáximo diario

Qmáximo horario = k1  k2  Qmedio diario

CAUDAL DE DISEÑO
Los factores de mayoración del caudal k1 y k2 dependen de las costumbres de
los habitantes, las cuales se hacen más heterogéneas entre más grande se
hace la población.
El coeficiente de consumo máximo horario con relación al consumo máximo
diario, k2, puede calcularse, para el caso de ampliaciones o extensiones de
sistemas de acueducto, como la relación entre el caudal máximo horario y el
caudal máximo diario registrados durante un período mínimo de un año, sin
incluir los días en que ocurran fallas relevantes en el servicio.
En el caso de sistemas de acueductos nuevos, el coeficiente de consumo
máximo horario con relación al consumo máximo diario, k2, corresponde a un
valor comprendido entre 1.3 y 1.7 de acuerdo con las características locales.
 VARIACIÓN DE LOS FACTORES DE MAYORACIÓN, k1 Y k2
El coeficiente de variación del caudal máximo diario con respecto al caudal medio diario, k1, es
inversamente proporcional al número de habitantes y puede variar entre 1,3 para poblaciones
menores de 12500 habitantes y 1,2 para poblaciones mayores.

Los picos del caudal horario dependen del

tamaño de la población.

Fuente: López Cualla, Ricardo Alfredo. Elementos de diseño para

acueductos y alcantarillados. 2da Ed. Bogotá, Escuela Colombiana de
Ingeniería. 2003
Caudales de diseño

Fuente: Apuntes Posgrados en Ingeniería Civil Acueductos y Alcantarillados, Escuela Colombiana de Ingeniería. 2020
 EJERCICIO
L/hab.d
Aseo personal 45.0 A partir de los datos de población
Ejemplo de obtenidos y los consumos dados en la
Descarga de sanitarios 40.0
calculo de Doméstico Lavado de ropa 20.0 tabla, obtener los caudales de diseño para
consumo y Cocina 15.0 el periodo de 30 años, en intervalos de 5
Riego de jardines 10.0
caudal Lavado de pisos 5.0
años (promedio diario, máximo diario
Subtotal 135.0 k1=1.3 y máximo horario k2=1.6).
Lechería 0.8
El índice de pérdidas actual (2023) es del
Hotel 0.8
Comercial
Fuente de soda 1.0 30%. Suponer que el consumo neto se
e
Industrial
Oficinas 19.6 incrementa en un 10% del incremento
Almacenes 3.5
Matadero 1.2
porcentual de población. La meta de
Subtotal 26.9 reducción de pérdidas es del 15% al final
Institucional
Hospital 1.6 del período de diseño adoptando valores
Escuela 0.0
Y
Oficinas 23.6 intermedios para los otros años. Graficar la
Público
Riego de parques 9.0 proyección de caudales.
Subtotal 34.2
 ¡Gracias!
Facultad de Ingeniería
