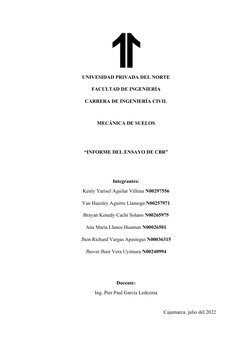

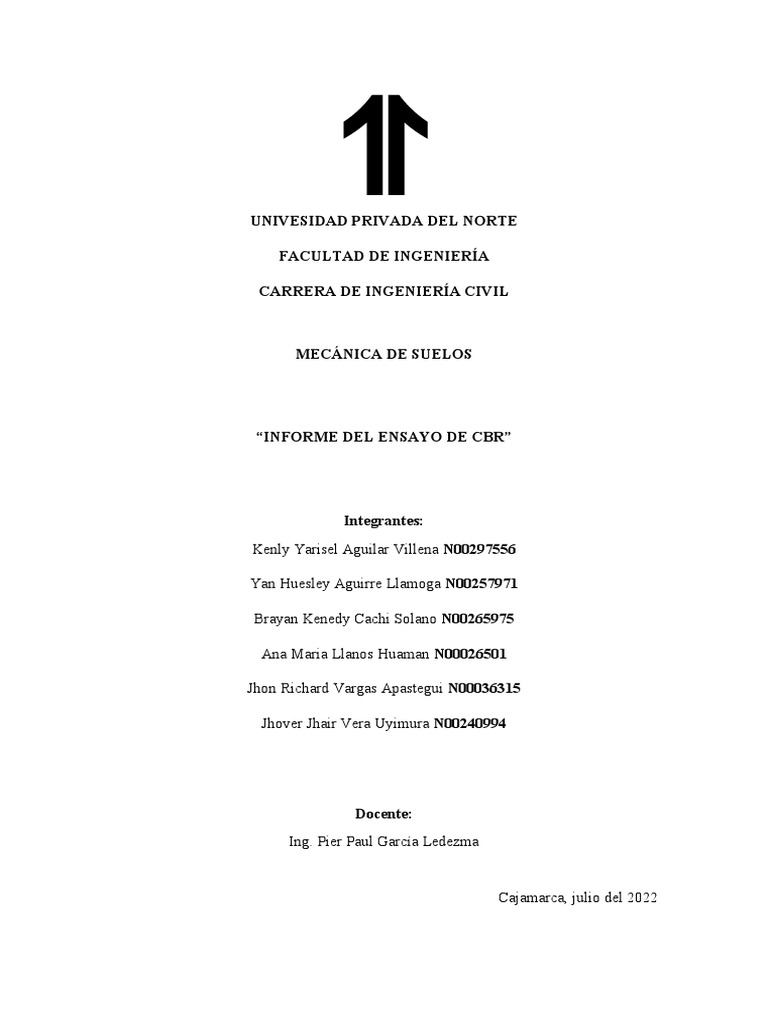

UNIVESIDAD PRIVADA DEL NORTE

FACULTAD DE INGENIERÍA

CARRERA DE INGENIERÍA CIVIL

MECÁNICA DE SUELOS

“INFORME DEL ENSAYO DE CBR”

Integrantes:
Kenly Yarisel Aguilar Villena N00297556

Yan Huesley Aguirre Llamoga N00257971

Brayan Kenedy Cachi Solano N00265975

Ana Maria Llanos Huaman N00026501

Jhon Richard Vargas Apastegui N00036315

Jhover Jhair Vera Uyimura N00240994

Docente:
Ing. Pier Paul García Ledezma

Cajamarca, julio del 2022

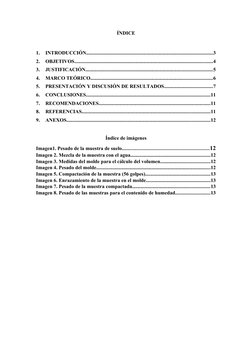

 ÍNDICE

1. INTRODUCCIÓN....................................................................................................3
2. OBJETIVOS.............................................................................................................4
3. JUSTIFICACIÓN....................................................................................................5
4. MARCO TEÓRICO................................................................................................6
5. PRESENTACIÓN Y DISCUSIÓN DE RESULTADOS......................................7
6. CONCLUSIONES..................................................................................................11
7. RECOMENDACIONES........................................................................................11
8. REFERENCIAS.....................................................................................................11
9. ANEXOS.................................................................................................................12

Índice de imágenes

Imagen1. Pesado de la muestra de suelo................................................................12

Imagen 2. Mezcla de la muestra con el agua...............................................................12
Imagen 3. Medidas del molde para el cálculo del volumen.......................................12
Imagen 4. Pesado del molde..........................................................................................12
Imagen 5. Compactación de la muestra (56 golpes)...................................................13
Imagen 6. Enrazamiento de la muestra en el molde...................................................13
Imagen 7. Pesado de la muestra compactada.............................................................13
Imagen 8. Pesado de las muestras para el contenido de humedad...........................13

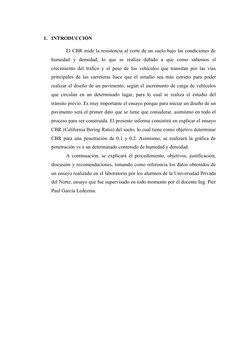

1. INTRODUCCIÓN

El CBR mide la resistencia al corte de un suelo bajo las condiciones de

humedad y densidad, lo que se realiza debido a que como sabemos el
crecimiento del tráfico y el peso de los vehículos que transitan por las vías
principales de las carreteras hace que el estudio sea más estricto para poder
realizar el diseño de un pavimento, según el incremento de carga de vehículos
que circulan en un determinado lugar, para lo cual se realiza el estudio del
tránsito previo. Es muy importante el ensayo porque para iniciar un diseño de un
pavimento será el primer dato que se tiene que considerar, asimismo en todo el
proceso para ser construida. El presente informe consistirá en explicar el ensayo
CBR (California Bering Ratio) del suelo, lo cual tiene como objetivo determinar
CBR para una penetración de 0.1 y 0.2. Asimismo, se realizará la gráfica de
penetración vs a un determinado contenido de humedad y densidad.
A continuación, se explicará el procedimiento, objetivos, justificación,
discusión y recomendaciones, tomando como referencia los datos obtenidos de
un ensayo realizado en el laboratorio por los alumnos de la Universidad Privada
del Norte; ensayo que fue supervisado en todo momento por el docente Ing. Pier
Paul García Ledezma.

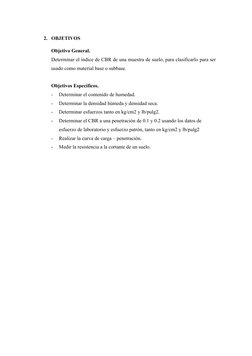

2. OBJETIVOS

Objetivo General.
Determinar el índice de CBR de una muestra de suelo, para clasificarlo para ser
usado como material base o subbase.

Objetivos Específicos.
- Determinar el contenido de humedad.
- Determinar la densidad húmeda y densidad seca.
- Determinar esfuerzos tanto en kg/cm2 y lb/pulg2.
- Determinar el CBR a una penetración de 0.1 y 0.2 usando los datos de
esfuerzo de laboratorio y esfuerzo patrón, tanto en kg/cm2 y lb/pulg2
- Realizar la curva de carga – penetración.
- Medir la resistencia a la cortante de un suelo.

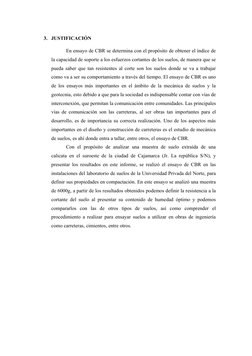

3. JUSTIFICACIÓN

En ensayo de CBR se determina con el propósito de obtener el índice de

la capacidad de soporte a los esfuerzos cortantes de los suelos, de manera que se
pueda saber que tan resistentes al corte son los suelos donde se va a trabajar
como va a ser su comportamiento a través del tiempo. El ensayo de CBR es uno
de los ensayos más importantes en el ámbito de la mecánica de suelos y la
geotecnia, esto debido a que para la sociedad es indispensable contar con vías de
interconexión, que permitan la comunicación entre comunidades. Las principales
vías de comunicación son las carreteras, al ser obras tan importantes para el
desarrollo, es de importancia su correcta realización. Uno de los aspectos más
importantes en el diseño y construcción de carreteras es el estudio de mecánica
de suelos, es ahí donde entra a tallar, entre otros, el ensayo de CBR.
Con el propósito de analizar una muestra de suelo extraída de una
calicata en el suroeste de la ciudad de Cajamarca (Jr. La república S/N), y
presentar los resultados en este informe, se realizó el ensayo de CBR en las
instalaciones del laboratorio de suelos de la Universidad Privada del Norte, para
definir sus propiedades en compactación. En este ensayo se analizó una muestra
de 6000g, a partir de los resultados obtenidos podemos definir la resistencia a la
cortante del suelo al presentar su contenido de humedad óptimo y podemos
compararlos con las de otros tipos de suelos, así como comprender el
procedimiento a realizar para ensayar suelos a utilizar en obras de ingeniería
como carreteras, cimientos, entre otros.

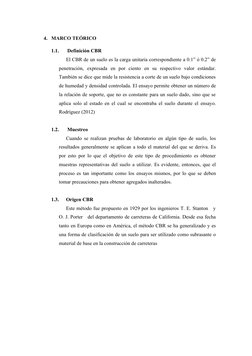

4. MARCO TEÓRICO

1.1. Definición CBR

El CBR de un suelo es la carga unitaria correspondiente a 0.1” ó 0.2” de
penetración, expresada en por ciento en su respectivo valor estándar.
También se dice que mide la resistencia a corte de un suelo bajo condiciones
de humedad y densidad controlada. El ensayo permite obtener un número de
la relación de soporte, que no es constante para un suelo dado, sino que se
aplica solo al estado en el cual se encontraba el suelo durante el ensayo.
Rodríguez (2012)

1.2. Muestreo
Cuando se realizan pruebas de laboratorio en algún tipo de suelo, los
resultados generalmente se aplican a todo el material del que se deriva. Es
por esto por lo que el objetivo de este tipo de procedimiento es obtener
muestras representativas del suelo a utilizar. Es evidente, entonces, que el
proceso es tan importante como los ensayos mismos, por lo que se deben
tomar precauciones para obtener agregados inalterados.

1.3. Origen CBR

Este método fue propuesto en 1929 por los ingenieros T. E. Stanton y
O. J. Porter del departamento de carreteras de California. Desde esa fecha
tanto en Europa como en América, el método CBR se ha generalizado y es
una forma de clasificación de un suelo para ser utilizado como subrasante o
material de base en la construcción de carreteras

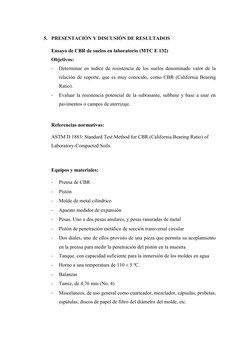

5. PRESENTACIÓN Y DISCUSIÓN DE RESULTADOS

Ensayo de CBR de suelos en laboratorio (MTC E 132)

Objetivos:
- Determinar en índice de resistencia de los suelos denominado valor de la
relación de soporte, que es muy conocido, como CBR (California Bearing
Ratio).
- Evaluar la resistencia potencial de la subrasante, subbase y base a usar en
pavimentos o campos de aterrizaje.

Referencias normativas:

ASTM D 1883: Standard Test Method for CBR (California Bearing Ratio) of
Laboratory-Compacted Soils.

Equipos y materiales:

- Prensa de CBR
- Pistón
- Molde de metal cilíndrico
- Aparato medidor de expansión
- Pesas. Uno o dos pesas anulares, y pesas ranuradas de metal
- Pistón de penetración metálico de sección transversal circular
- Dos diales, uno de ellos provisto de una pieza que permita su acoplamiento
en la prensa para medir la penetración del pistón en la muestra
- Tanque, con capacidad suficiente para la inmersión de los moldes en agua
- Horno a una temperatura de 110 ± 5 ºC.
- Balanzas
- Tamiz, de 4,76 mm (No. 4)
- Misceláneos, de uso general como cuarteador, mezclador, cápsulas, probetas,
espátulas, discos de papel de filtro del diámetro del molde, etc.

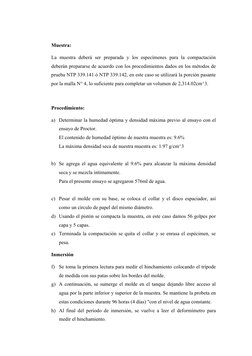

Muestra:

La muestra deberá ser preparada y los especímenes para la compactación

deberán prepararse de acuerdo con los procedimientos dados en los métodos de
prueba NTP 339.141 ó NTP 339.142, en este caso se utilizará la porción pasante
por la malla N° 4, lo suficiente para completar un volumen de 2,314.02cm^3.

Procedimiento:

a) Determinar la humedad óptima y densidad máxima previo al ensayo con el

ensayo de Proctor.
El contenido de humedad óptimo de nuestra muestra es: 9.6%
La máxima densidad seca de nuestra muestra es: 1.97 g/cm^3

b) Se agrega el agua equivalente al 9.6% para alcanzar la máxima densidad

seca y se mezcla íntimamente.
Para el presente ensayo se agregaron 576ml de agua.

c) Pesar el molde con su base, se coloca el collar y el disco espaciador, así

como un círculo de papel del mismo diámetro.
d) Usando el pistón se compacta la muestra, en este caso damos 56 golpes por
capa y 5 capas.
e) Terminada la compactación se quita el collar y se enrasa el espécimen, se
pesa.

Inmersión

f) Se toma la primera lectura para medir el hinchamiento colocando el trípode

de medida con sus patas sobre los bordes del molde.
g) A continuación, se sumerge el molde en el tanque dejando libre acceso al
agua por la parte inferior y superior de la muestra. Se mantiene la probeta en
estas condiciones durante 96 horas (4 días) "con el nivel de agua constante.
h) Al final del período de inmersión, se vuelve a leer el deformímetro para
medir el hinchamiento.

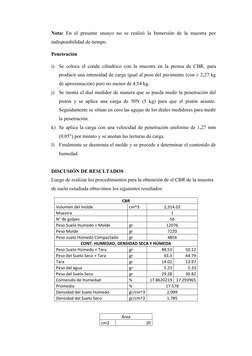

Nota: En el presente ensayo no se realizó la Inmersión de la muestra por
indisponibilidad de tiempo.

Penetración

i) Se coloca el conde cilíndrico con la muestra en la prensa de CBR, para

producir una intensidad de carga igual al peso del pavimento (con ± 2,27 kg
de aproximación) pero no menor de 4,54 kg.
j) Se monta el dial medidor de manera que se pueda medir la penetración del
pistón y se aplica una carga de 50N (5 kg) para que el pistón asiente.
Seguidamente se sitúan en cero las agujas de los diales medidores para medir
la penetración.
k) Se aplica la carga con una velocidad de penetración uniforme de 1,27 mm
(0,05") por minuto y se anotan las lecturas de carga.
l) Finalmente se desmonta el molde y se procede a determinar el contenido de
humedad.

DISCUSIÓN DE RESULTADOS
Luego de realizar los procedimientos para la obtención de el CBR de la muestra
de suelo estudiada obtuvimos los siguientes resultados:

CBR
Volumen del molde cm^3 2,314.02
Muestra   1
N° de golpes   56
Peso Suelo Húmedo + Molde gr 12076
Peso Molde gr 7220
Peso suelo Húmedo Compactado gr 4856
CONT. HUMEDAD, DENSIDAD SECA Y HÚMEDA
Peso Suelo Húmedo + Tara gr 48.53 50.12
Peso del Suelo Seco + Tara gr 43.3 44.79
Tara gr 14.02 13.97
Peso del agua gr 5.23 5.33
Peso del Suelo Seco gr 29.28 30.82
Contenido de Humedad % 17.8620219 17.293965
Promedio % 17.578
Densidad del Suelo Húmedo gr/cm^3 2.099
Densidad del Suelo Seco gr/cm^3 1.785

Área
cm2 20

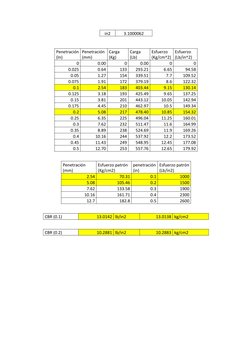

 in2 3.1000062

Penetración Penetración Carga Carga Esfuerzo Esfuerzo

(In) (mm) (Kg) (Lb) (Kg/cm^2) (Lb/in^2)
0 0.00 0 0.00 0 0
0.025 0.64 133 293.21 6.65 94.58
0.05 1.27 154 339.51 7.7 109.52
0.075 1.91 172 379.19 8.6 122.32
0.1 2.54 183 403.44 9.15 130.14
0.125 3.18 193 425.49 9.65 137.25
0.15 3.81 201 443.12 10.05 142.94
0.175 4.45 210 462.97 10.5 149.34
0.2 5.08 217 478.40 10.85 154.32
0.25 6.35 225 496.04 11.25 160.01
0.3 7.62 232 511.47 11.6 164.99
0.35 8.89 238 524.69 11.9 169.26
0.4 10.16 244 537.92 12.2 173.52
0.45 11.43 249 548.95 12.45 177.08
0.5 12.70 253 557.76 12.65 179.92

Penetración Esfuerzo patrón penetración Esfuerzo patrón

(mm) (Kg/cm2) (in) (Lb/in2)
2.54 70.31 0.1 1000
5.08 105.46 0.2 1500
7.62 133.58 0.3 1900
10.16 161.71 0.4 2300
12.7 182.8 0.5 2600

CBR (0.1) 13.0142 lb/in2 13.0138 kg/cm2

CBR (0.2) 10.2881 lb/in2 10.2883 kg/cm2

 CURVA CARGA - PENETRACIÓN
300

Carga (kg) 250

200

150

100

50

0
0 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 0.5
Penetración (in)
6. CONCLUSIONES

- El índice de CBR a 0.1 pulgadas de penetración es de 13.014 y a 0.2

pulgadas es de 10.288, lo cual es un índice relativamente elevado en
comparación a otros suelos, lo que indica que nuestro suelo es resistente a la
penetración.
- El contenido de humedad obtenido es de 17.578%.
- La densidad de la muestra húmeda es de 2.099 g/cm^3.
- La densidad del suelo seco es de 1.785g/cm^3.
- Se logró comprender mediante la teoría y la práctica como es el proceso en
laboratorio de dicho ensayo y que formulas se aplican para poder hallar los
resultados obtenidos de acuerdo con todos los datos dispuestos.

7. RECOMENDACIONES

- Tener claro el manejo de los equipos, previamente al ensayo, con el fin de

tener discrepancias a la hora de obtener los datos, para la determinación
correcta del índice de CBR.
- Tener a la mano siempre las guías y protocolos antes de y durante la
realización del ensayo.
- También se debe tener en cuenta que dicho ensayo se realiza con parámetros
controlados de humedad y densidad y se controla la energía de compactación
buscando llegar a un resultado parecido a una situación in situ.
- Realizar de una forma correcta el ensayo para que nuestro índice de CBR sea
el adecuado, de lo contrario lo volveremos a realizar el ensayo.

8. REFERENCIAS

- Rodríguez, N. (2012, mayo). CBR. INSTITUTO TECNOLÓGICO DE

COSTA RICAESCUELA DE INGENIERÍA EN

CONSTRUCCIÓNLABORATORIO DE SUELOS. Recuperado 4 de julio

de 2022, de https://toaz.info/doc-view
- Manual de ensayos de materiales (Edición Mayo del 2016)
9. ANEXOS

Imagen1. Pesado de la muestra de suelo.

Imagen 2. Mezcla de la muestra con el agua.

Imagen 3. Medidas del molde para el cálculo del volumen.

Imagen 4. Pesado del molde.

 Imagen 5. Compactación de la muestra (56 golpes).

Imagen 6. Enrazamiento de la muestra en el molde.

Imagen 7. Pesado de la muestra compactada.

Imagen 8. Pesado de las muestras para el contenido de humedad.
