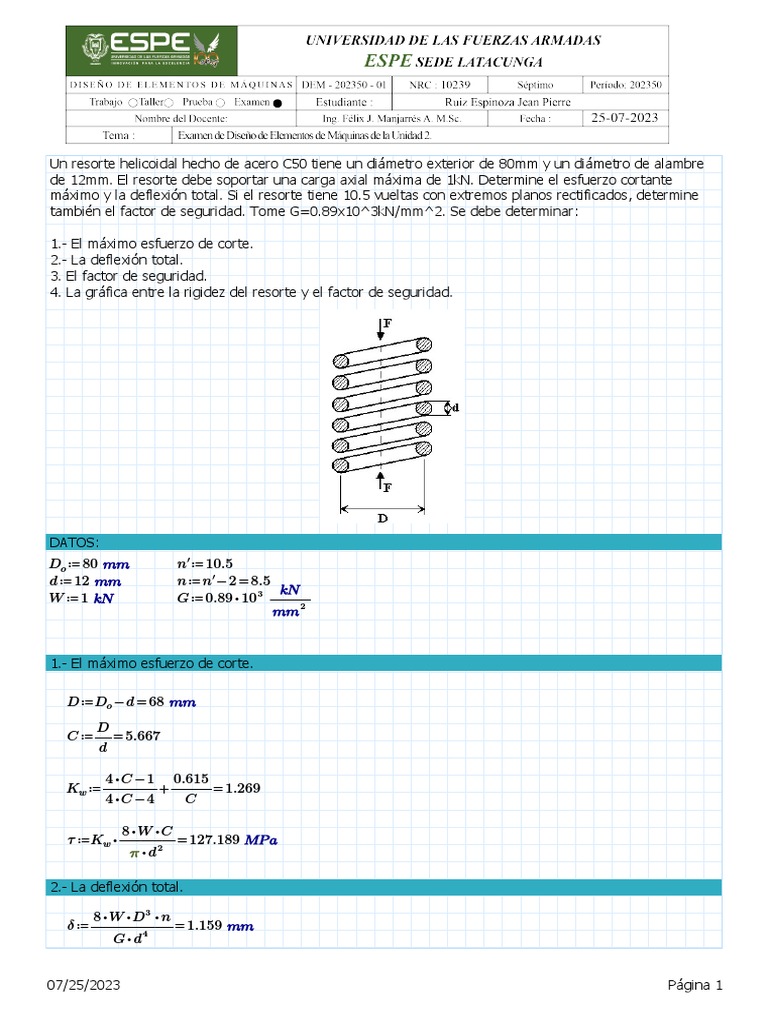

Un resorte helicoidal hecho de acero C50 tiene un diámetro exterior de 80mm y un diámetro de alambre

de 12mm. El resorte debe soportar una carga axial máxima de 1kN. Determine el esfuerzo cortante
máximo y la deflexión total. Si el resorte tiene 10.5 vueltas con extremos planos rectificados, determine
también el factor de seguridad. Tome G=0.89x10^3kN/mm^2. Se debe determinar:

1.- El máximo esfuerzo de corte.

2.- La deflexión total.
3. El factor de seguridad.
4. La gráfica entre la rigidez del resorte y el factor de seguridad.

DATOS:
Do ≔ 80 mm n' ≔ 10.5
d ≔ 12 mm n ≔ n' - 2 = 8.5
kN
W ≔ 1 kN G ≔ 0.89 ⋅ 10 3 ――
mm 2

1.- El máximo esfuerzo de corte.

D ≔ Do - d = 68 mm
D
C ≔ ―= 5.667
d

4 ⋅ C - 1 0.615
Kw ≔ ――― + ――= 1.269
4⋅C-4 C

8⋅W⋅C
τ ≔ Kw ⋅ ――― = 127.189 MPa
π ⋅ d2

2.- La deflexión total.

8 ⋅ W ⋅ D3 ⋅ n
δ ≔ ―――― = 1.159 mm
G ⋅ d4

07/25/2023 Página 1
 8 ⋅ W ⋅ D3 ⋅ n
δ ≔ ―――― = 1.159 mm
G ⋅ d4

3.- El factor de seguridad.

σe ≔ 790 MPa Una estimación para d=12mm

σe
σb ≔ ―― = 877.778 MPa
0.9
σe
σb ≔ ―― = 1316.667 MPa
0.6

varia de 0.6 a 0.9, escogemos el mínimo(0.9)

σb ≔ 1200 MPa valor referencial entre

mínimo y máximo

τp ≔ 0.5 ⋅ σb = 600 MPa Esfuerzo cortante permisible

τp
fs ≔ ―= 4.717
τ

Rigidez del resorte

W N
k ≔ ―= 863.136 ――
δ mm

4.- La gráfica entre la rigidez del resorte y el factor de seguridad.

Para esto se planea hacer una variación del diámetro de alambre del resorte, para calcular una serie de
valores para la rigidez del resorte y el factor de seguridad. No se realizó por falta de tiempo.

d ≔ 5 , 6 ‥ 15

D ((d)) ≔ Do - d
