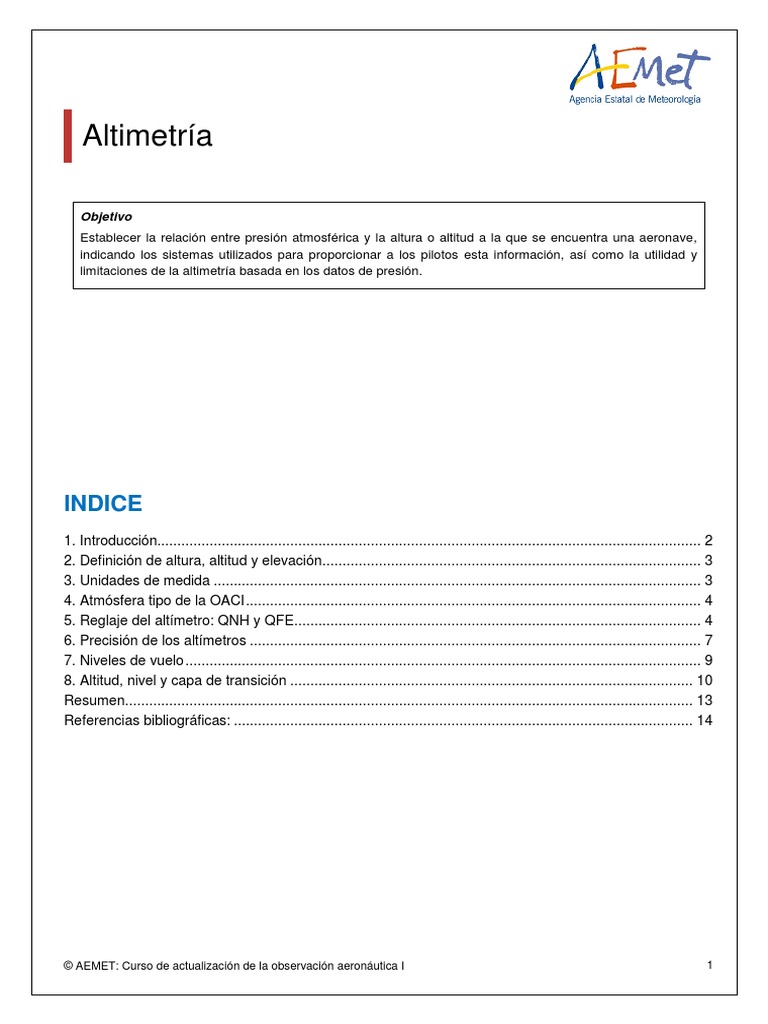

Objetivo
Establecer la relación entre presión atmosférica y la altura o altitud a la que se encuentra una aeronave,
indicando los sistemas utilizados para proporcionar a los pilotos esta información, así como la utilidad y
limitaciones de la altimetría basada en los datos de presión.
INDICE
1. Introducción....................................................................................................................................... 2
2. Definición de altura, altitud y elevación.............................................................................................. 3
3. Unidades de medida ......................................................................................................................... 3
4. Atmósfera tipo de la OACI ................................................................................................................. 4
5. Reglaje del altímetro: QNH y QFE..................................................................................................... 4
6. Precisión de los altímetros ................................................................................................................ 7
7. Niveles de vuelo ................................................................................................................................ 9
8. Altitud, nivel y capa de transición .................................................................................................... 10
Resumen............................................................................................................................................. 13
Referencias bibliográficas: .................................................................................................................. 14
3. Unidades de medida
Las unidades de medida de la altitud en principio podría ser cualquier medida de longitud, pero en
aeronáutica la unidad de medida utilizada para la altitud es el pie (ft); de manera aproximada la equivalencia
entre metro y pie es de 300 m = 1000 ft, que es aceptable, pero no exacta. La equivalencia exacta es:
1 m = 3,2808 ft. 1ft = 0.3048 m.
1
En el caso de aire seco, evidentemente no se está utilizando un valor medio; pero se hace así porque la incidencia de la
humedad en el cálculo de la altitud es muy pequeña y así se simplifican los cálculos.
Vemos a la izquierda un
altímetro: el piloto puede
determinar a partir de qué presión
el altímetro marca cero metros
moviendo el botón “A”, hasta que
dicha presión aparezca en la
“ventana de Kollsman” (a la
derecha del altímetro). En la
imagen, el cero corresponde a
una presión de 29.9 pulgadas; el
altímetro marca 8480 pies, es
decir, unos 2600 metros. A la
acción de poner la presión a la
que el altímetro marcará cero se
denomina “reglar” o “calar” el
altímetro.
Figura 2: altímetro
¿Qué valor de presión introduce el piloto en la ventana de Kollsman? Básicamente hay tres posibles
valores; dos los veremos a continuación y el tercero en otro apartado más adelante.
QFE
Una opción es poner la presión al nivel del aeródromo, que es la que se mide con el barómetro del
observatorio. Este dato se denomina QFE. Con este reglaje el altímetro indica la distancia vertical entre el avión
y el aeródromo, es decir, cero si la aeronave está en tierra, y la altura sobre el aeródromo si está en vuelo. Las
cabeceras de pista en un aeródromo no suelen tener la misma elevación, por lo que a cada una de ellas le
correspondería un QFE diferente; no obstante para cada aeródromo se notifica sólo un QFE, que tiene como
nivel de referencia la elevación oficial del aeródromo.
El QFE es utilizado en el aeródromo por las aeronaves para las maniobras de despegue y aterrizaje, ya
que durante estas fases de vuelo los pilotos tienen necesidad de conocer la distancia vertical que les separa del
terreno.
QNH
Otra opción es indicar el valor de la presión al nivel del mar. Este dato se denomina QNH. Con este
reglaje el altímetro indica la distancia vertical entre el avión y el nivel medio del mar, es decir, la elevación del
aeródromo si la aeronave está en tierra y la altitud si está en vuelo.
El QNH es calculado con las características de la atmósfera ISA (que vimos en el apartado anterior),
salvo la presión, que no se utiliza 1013,25 hPa de la atmósfera ISA, sino la presión real del aeródromo (es decir,
el QFE).
La utilización del QNH facilita el vuelo ya que los datos en las cartas aeronáuticas vienen reflejados
como elevaciones tanto de los aeródromos como del terreno sobrevolado y de los obstáculos existentes. La
diferencia entre la lectura de los dos altímetros nos da la elevación del aeródromo; si el aeródromo está situado
al nivel del mar, QFE y QNH coinciden.
2
De acuerdo a la Clave Metar, el valor observado QNH se redondea al hectopascal entero más próximo por defecto.
7. Niveles de vuelo
Con sus limitaciones, el QNH da información sobre la altitud a la que vuela la aeronave, aunque, según
hemos visto, si el avión está en ruta necesitaría que se le comunicara desde tierra los valores de QNH por donde
va volando para ir ajustando el altímetro a medida que se desplaza por zonas en las que la presión va
cambiando. Esto sería complejo e incluso peligroso, sobre todo si el avión tiene una velocidad alta, y el piloto se
vería obligado a cambiar el QNH con frecuencia; además en muchas zonas, la información de la presión real en
superficie es escasa.
Por ello cuando un avión vuela en ruta, no lo hace a una altitud fija, sino en niveles de vuelo. Veamos
primero la definición de nivel de vuelo (FL: Flight Level) que da el anexo 3 de la OACI: “Superficie de presión
atmosférica constante relacionada con determinada referencia de presión, 1013,2 hectopascales (hPa),
separada de otras superficies análogas por determinados intervalos de presión”. Decíamos en el apartado 5 que
el altímetro puede reglarse de tres maneras posibles, y allí hablábamos de dos (QNH y QFE); la tercera manera
es poner en la ventanilla de Kollsman 1013,25. En este caso decimos que el altímetro está reglado con el QNE, y
lo que nos marca es niveles de vuelo. Los niveles de vuelo se dan en cientos de pies; así el nivel de vuelo 100
(FL100) indica que el avión volaría a 10000 pies si la atmósfera real coincidiera con la atmósfera ISA.
El ejemplo que acabamos de poner (FL100) en la atmósfera ISA corresponde a 700 hPa. Si recordamos
que los altímetros son en realidad barómetros de presión graduados en valores de altitud, el avión que mantiene
un valor constante en el altímetro, en realidad está volando a una presión constante, es decir, si el avión vuela
manteniendo el dato de 10000 pies en el altímetro, en realidad lo que hace es mantener un nivel de vuelo en el
que la presión es constantemente de 700 hPa (esto es, vuela en la superficie isobárica de 700 hPa.)
La gran ventaja de volar en niveles de vuelo es la simplicidad, ya que no es necesario conocer el valor
real de la presión ni ir cambiando el dato del QNH en el altímetro; el gran inconveniente, obviamente, es que se
pierde la referencia real de la altitud a la que se vuela, pudiendo volar a una altitud muy distinta a la que marca el
altímetro.
Los niveles de vuelo se utilizan en ruta para fines de separación vertical entre aeronaves, ya que todas
utilizan el mismo reglaje de altímetro durante el vuelo en ruta, evitando de esta forma que se puedan producir
colisiones. En cuanto al problema de que los niveles de vuelo no indican altitudes reales, se soluciona
estableciendo unas alturas mínimas exigidas para cada ruta, de tal manera que garanticen la ausencia total de
obstáculos, incluso en el caso de una presión atmosférica extremadamente baja, en el que el avión vuele muy
por debajo de lo que le marca el altímetro.
El gráfico siguiente ilustra lo que hemos comentado:
