24/09/2018

TEORÍA DE CIRCUITOS - 549140

PRÁCTICA 4: Teoremas de Thevenin, Norton y máxima potencia.

Fabian Alvarado Arriagada fabian.alvarado@biomedica.udec.cl

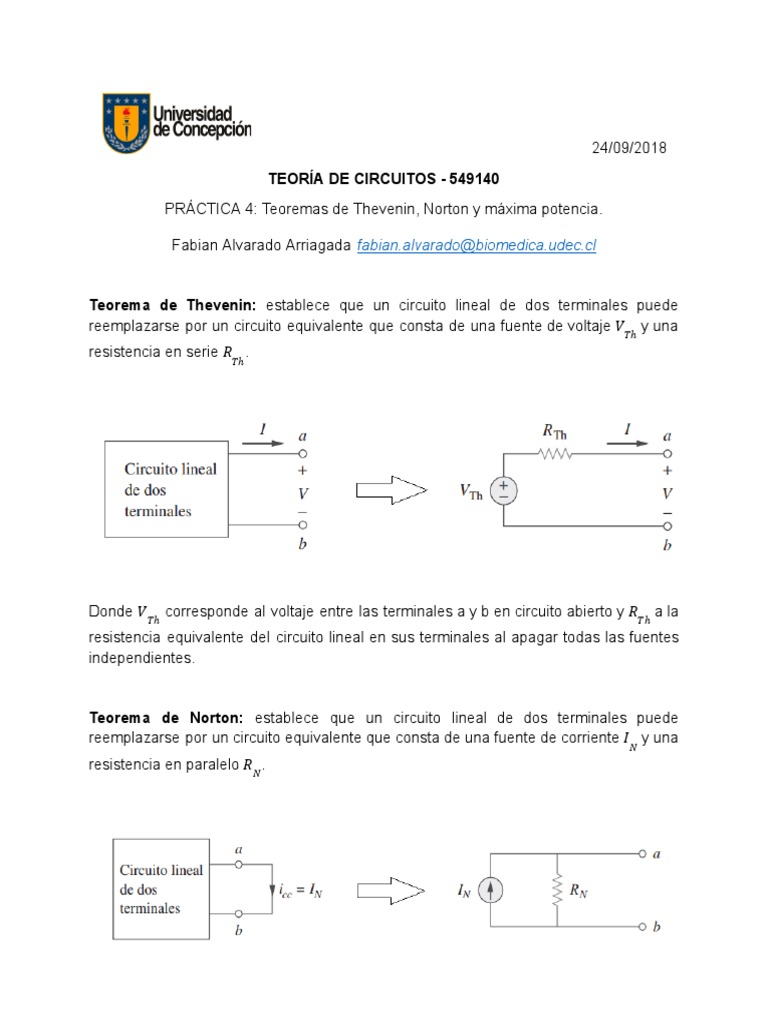

Teorema de Thevenin: establece que un circuito lineal de dos terminales puede

reemplazarse por un circuito equivalente que consta de una fuente de voltaje 𝑉𝑇ℎ y una
resistencia en serie 𝑅𝑇ℎ.

Donde 𝑉𝑇ℎ corresponde al voltaje entre las terminales a y b en circuito abierto y 𝑅𝑇ℎ a la
resistencia equivalente del circuito lineal en sus terminales al apagar todas las fuentes
independientes.

Teorema de Norton: establece que un circuito lineal de dos terminales puede

reemplazarse por un circuito equivalente que consta de una fuente de corriente 𝐼𝑁 y una
resistencia en paralelo 𝑅𝑁.
Donde 𝐼𝑁 corresponde a la corriente de cortocircuito entre las terminales a y b. Y 𝑅𝑁 a la
resistencia equivalente del circuito lineal en sus terminales al apagar todas las fuentes
independientes.

Así, las resistencias 𝑅𝑇ℎ y 𝑅𝑁 se determinan de la misma manera y por lo visto en

transformación de fuentes, ambas son iguales.

Los teoremas de Thevenin y Norton guardan una estrecha relación a través de la

transformación de fuentes, ya que cumplen:

𝑉𝑇ℎ
𝐼𝑁 = 𝑅𝑇ℎ

Entonces para encontrar un circuito equivalente de Thevenin-Norton se requiere:

● Tensión del circuito abierto entre las terminales a-b.
● Corriente del cortocircuito por las terminales a-b.
● Resistencia equivalente del circuito al apagar fuentes independientes.
Donde, encontrando dos de las tres, las que impliquen menos esfuerzo, se puede
calcular la tercera utilizando ley de Ohm.

Problema 1: Encontrar el circuito equivalente de Thevenin y Norton del siguiente

circuito.

Para resolver el problema se propone encontrar primero el circuito equivalente de

Thevenin y luego obtener el equivalente de Norton.
1° Resistencia de Thevenin. Se apagan las fuentes.

Al apagar la fuente de voltaje, la resistencia de 10 Ω

queda conectada en paralelo a la resistencia de 15 Ω,
y al calcular la resistencia equivalente entre ambas,
ésta queda en serie con la resistencia de 20 Ω.

10∙15
𝑅𝑇ℎ = (10||15) + 20 = 10+15
+ 20 = 26 Ω

2° Voltaje de Thevenin. Voltaje entre a y b.

Como por la resistencia de 20 Ω no fluye corriente, tampoco presenta una caída de
voltaje, por lo que para el cálculo no se considera. El voltaje a-b corresponde entonces
al voltaje en la resistencia de 15 Ω.
Usando divisor de tensión:
15
𝑉𝑇ℎ = 12 • 25
= 7. 2 𝑉

Una vez obtenidos ambos valores se puede obtener el circuito equivalente de Thevenin
y aplicando ley de Ohm se obtiene la corriente de Norton para el circuito.

7.2
𝐼𝑁 = 26
= 277 𝑚𝐴

Equivalente de Thevenin Equivalente de Norton

Problema 2: Encontrar el circuito equivalente de Thevenin y Norton del siguiente
circuito.

Para resolver el problema se propone encontrar primero el circuito equivalente de

Thevenin.
1° Resistencia de Thevenin: se apagan ambas fuentes, la de voltaje se reemplaza por
cortocircuito y la de corriente por circuito abierto. Nos queda el siguiente circuito.

= (4||12) + 1 = 4 Ω

2° Para el voltaje de Thevenin no se considera la resistencia de 1 Ω ya que no fluye

corriente por ella, entonces corresponde al voltaje en la resistencia de 12 Ω (ya que no
se puede determinar el voltaje entre las terminales de una fuente de corriente).

Considerando el siguiente circuito, se aplica el método de corrientes de malla.

𝑚𝑎𝑙𝑙𝑎 1: ( )
32 = 4 𝑖1 + 12 𝑖1 + 𝑖2

𝑚𝑎𝑙𝑙𝑎 2: 𝑖2 =− 2

Reemplazando se obtiene: 𝑖1 = 0. 5 𝐴
Luego, ( )
𝑉𝑇ℎ = 12 𝑖1 + 𝑖2 = 12(0. 5 + 2) = 30 𝑉

Con ambos valores, el equivalente de Thevenin es el siguiente:

Para obtener el equivalente de Norton basta con calcular

30 𝑉
𝐼𝑁 = 4Ω
= 7. 5 𝐴

Y poner la fuente de corriente en paralelo a la resistencia 𝑅𝑁 = 𝑅𝑇ℎ = 4 Ω.

Problema 3: Encontrar el circuito equivalente de Thevenin y Norton del siguiente

circuito.

Este problema será abordado encontrando en primer lugar el circuito equivalente de

Norton.
1° La resistencia de Norton se halla de la misma manera en que se calculó la
resistencia de Thevenin en los casos anteriores. Se abre el circuito en donde está la
fuente de corriente y se cortocircuita la fuente de voltaje.
Note que para calcular la resistencia equivalente entre las terminales a-b primero hay
que sumar las tres resistencias en serie (4 Ω y las dos de 8 Ω) y el valor de resistencia
resultante queda en paralelo a la resistencia de 5 Ω.

= (8 + 4 + 8)||5 = 4 Ω

2° Para calcular la corriente de Norton se ponen en cortocircuito las terminales a y b, al

hacer esto, se omite la resistencia de 5 Ω del análisis ya que toda la corriente fluye por
el cortocircuito. Aplicando corrientes de malla se tiene:

𝑚𝑎𝑙𝑙𝑎 1: 𝑖1 = 2

𝑚𝑎𝑙𝑙𝑎 2: ( )
12 = 4 𝑖2 − 𝑖1 + 8 𝑖2 + 8 𝑖2

𝐼𝑁 = 𝑖2 = 1 𝐴

Con ambos valores se puede hacer el circuito equivalente de Norton:

Para el circuito equivalente de Thevenin, calculamos voltaje de Thevenin usando ley de
Ohm.
𝑉𝑇ℎ = 𝐼𝑁 • 𝑅𝑁 = 1 𝐴∙4 Ω = 4 𝑉

Máxima transferencia de potencia:

En muchos circuitos, como los que se han visto anteriormente, con frecuencia se les
conecta una carga y se puede comprobar como al cambiar el valor de dicha carga
(resistencia) la potencia en ella también cambia.
Es de interés diseñar circuitos que maximicen el suministro de potencia en la carga,
para ello es útil la herramienta de análisis que nos ofrece el teorema de Thévenin.
De esta manera, el teorema de máxima potencia enuncia que la máxima potencia se
transfiere a la carga cuando la resistencia de la carga 𝑅𝐿 es igual a la resistencia de
Thevenin 𝑅𝑇ℎ, y corresponde a:
2
𝑉𝑇ℎ
𝑝𝑚𝑎𝑥 = 4𝑅𝑇ℎ

Demostración (no importante) …

Sea el circuito equivalente de Thevenin con una carga variable RL

conectada, la potencia en dicha carga se expresa como:
 2
2
𝑝 = 𝑖 𝑅𝐿 = ( 𝑉𝑇ℎ
𝑅𝑇ℎ+𝑅𝐿 ) 𝑅𝐿

Derivando la potencia respecto a RL

2
𝑑𝑝 2⎡ (𝑅 +𝑅 ) −2𝑅𝐿(𝑅𝑇ℎ+𝑅𝐿) ⎤ 2⎡ 𝑅 +𝑅 −2𝑅 ⎤
= 𝑉𝑇ℎ ⎢ 𝑇ℎ 𝐿 ⎥ = 𝑉 ⎢ 𝑇ℎ 𝐿 3 𝐿 ⎥
𝑑𝑅𝐿 ⎢ (𝑅𝑇ℎ+𝑅𝐿)4
⎥ 𝑇ℎ ⎢ (𝑅𝑇ℎ+𝑅𝐿) ⎥
⎣ ⎦ ⎣ ⎦
E igualando el resultado a 0

𝑅𝑇ℎ + 𝑅𝐿 − 2𝑅𝐿 = 0⟹𝑅𝑇ℎ = 𝑅𝐿

Se obtiene el valor de RL para la máxima potencia.

Finalmente reemplazando en la expresión, se tiene

2
𝑉𝑇ℎ
𝑝= 4𝑅𝑇ℎ

De manera gráfica:
