Laboratorio de Física Básica Electricidad y Magnetismo

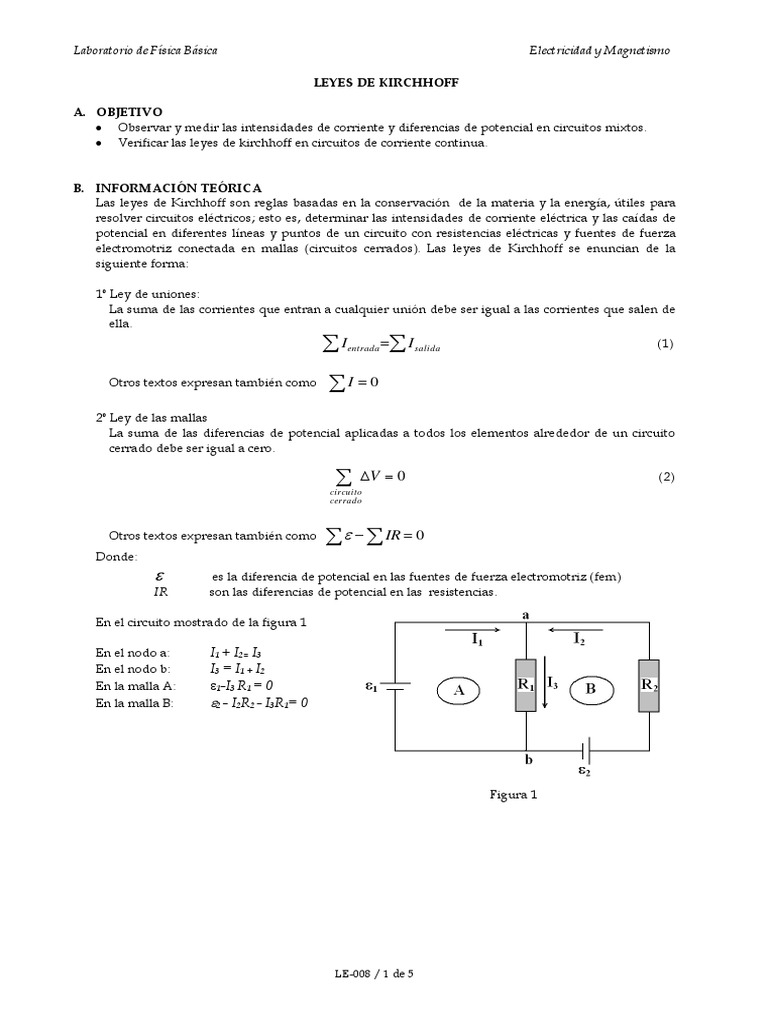

LEYES DE KIRCHHOFF

A. OBJETIVO
 Observar y medir las intensidades de corriente y diferencias de potencial en circuitos mixtos.
 Verificar las leyes de kirchhoff en circuitos de corriente continua.

B. INFORMACIÓN TEÓRICA
Las leyes de Kirchhoff son reglas basadas en la conservación de la materia y la energía, útiles para
resolver circuitos eléctricos; esto es, determinar las intensidades de corriente eléctrica y las caídas de
potencial en diferentes líneas y puntos de un circuito con resistencias eléctricas y fuentes de fuerza
electromotriz conectada en mallas (circuitos cerrados). Las leyes de Kirchhoff se enuncian de la
siguiente forma:

1º Ley de uniones:
La suma de las corrientes que entran a cualquier unión debe ser igual a las corrientes que salen de
ella.
I entrada  I salida (1)

Otros textos expresan también como I  0

2º Ley de las mallas
La suma de las diferencias de potencial aplicadas a todos los elementos alrededor de un circuito
cerrado debe ser igual a cero.

 V  0
circuito
(2)
cerrado

Otros textos expresan también como    IR  0

Donde:
 es la diferencia de potencial en las fuentes de fuerza electromotriz (fem)
IR son las diferencias de potencial en las resistencias.

En el circuito mostrado de la figura 1

En el nodo a: I1 + I2= I3
En el nodo b: I3 = I1 + I2
En la malla A: 1-I3 R1 = 0
En la malla B: 2 - I2R2 - I3R1= 0

Figura 1

LE-008 / 1 de 5
Laboratorio de Física Básica Electricidad y Magnetismo
C. MATERIALES Y ESQUEMA

 1 placa de circuito
 10 enchufes de puente
 2 fuentes de alimentación titan
 1 porta bombilla con foco 3,5 V, Imax = 40 mA
 3 resistencias (10Ω, 2W; 33 Ω, 5W; 47 Ω, 2W)
 1 voltímetro digital
 1 amperímetro digital
 6 cables de conexión de 50 cm

Figura 2
Modo de operación

Para realizar medidas con el amperímetro dentro del circuito, se instala en serie; para realizar
medidas con el voltímetro, se instala en paralelo. En ambos casos debe cuidarse establecer el sentido
de la corriente y conectar el instrumento en la posición correcta a fin de no dañarlo.

Antes de conectar un instrumento de medida a un circuito pida al profesor su orientación.

LE-008 / 2 de 5
Laboratorio de Física Básica Electricidad y Magnetismo
APELLIDOS Y NOMBRES: CUI:

ESCUELA PROFESIONAL: FECHA:

HORARIO: FIRMA:

PROFESOR (A): NOTA:

LEYES DE KIRCHHOFF

D. CUESTIONARIO PREVIO
Responda las preguntas y presente al inicio de la sesión de laboratorio para su revisión.

1. ¿La ley de nudos se explica en base a alguna ley de conservación física?

….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………

2. ¿La ley de mallas se explica en base a alguna ley de conservación física?

….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………

3. ¿Cómo se determina la precisión de las medidas con un voltímetro y con un amperímetro digital?

….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………

4. Para el circuito de la figura 2, deduzca las ecuaciones para determinar las intensidades de corriente
eléctrica en función del valor de las resistencias y de las fuerzas electromotrices.

….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………
….………………………………………………………………………………………………………………

LE-008 / 3 de 5
Laboratorio de Física Básica Electricidad y Magnetismo
E. PROCEDIMIENTO EXPERIMENTAL
1. Seleccione las resistencias y las fuentes de alimentación y arme el circuito como se muestra en la
figura 2.
Solicite que el profesor verifique el circuito y de su conformidad
2. Establezca el sentido de la corriente y utilizando el amperímetro digital mida las intensidades de
corriente en cada rama del nudo a. Repita lo mismo para el nudo b. Anote los datos en la tabla 1.
Tabla 1: Ley de uniones
Unión Elemento R( ) I( )
1
a 2
3
1
b 2
3
3. Tomando en cuenta la polaridad de las tensiones y utilizando en voltímetro digital mida las
diferencias de potencial (ΔV), en los diferentes elementos de la malla A. Repetir para la malla B.
Anote los datos en la tabla 2.
Tabla 2: Ley de mallas
Malla A Malla B
Elemento ΔV ( ) Elemento ΔV ( )
R1 R2
R2 R3
Foco Foco
E1 E2
4. Registre la precisión de los instrumentos de medida,
Voltímetro : Precisión escala de 20 V :………………±………………V
Amperímetro : Precisión escala de 200 mA :……………... ±……………….mA
F. ANÁLISIS DE DATOS
1. Analice los datos de la tabla 1 y verifique la ley de uniones.
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
2. Analice los datos de la tabla 2 y verifique la ley de las mallas.

………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
3. Compruebe la igualdad ΔV = RI para las resistencias usadas.
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
4. Determine la resistencia del foco.
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

LE-008 / 4 de 5
Laboratorio de Física Básica Electricidad y Magnetismo
G. COMPARACIÓN Y EVALUACIÓN
1. ¿Se cumple exactamente la ley de nudos y mallas experimentalmente? ¿Por qué?
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
2. ¿La medida experimental de ΔV en las resistencias, se encuentra comprendida en la precisión que
da la tolerancia de las resistencias y la precisión de los instrumentos de medida?
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
H. CONCLUSIONES
…………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………
I. CUESTIONARIO FINAL
1. ¿Cómo influye la resistencia interna de los instrumentos de medida en el experimento realizado?
.…………………………………………………………………………………………………………………..
….………………………………………………………………………………………………………………..
….…………………………………………………………………………………………………………………
….…………………………………………………………………………………………………………………
2. ¿Cómo influye la resistencia del foco debido a la variación de temperatura que se suscita en él?
.…………………………………………………………………………………………………………………..
….………………………………………………………………………………………………………………..
….…………………………………………………………………………………………………………………
….…………………………………………………………………………………………………………………
3. ¿Cuándo puede ser positiva la diferencia de potencial a través del resistor?
.…………………………………………………………………………………………………………………..
….………………………………………………………………………………………………………………..
….…………………………………………………………………………………………………………………
….…………………………………………………………………………………………………………………
J. BIBLIOGRAFÍA ADICIONAL
Autor Título Edición Año

LE-008 / 5 de 5
