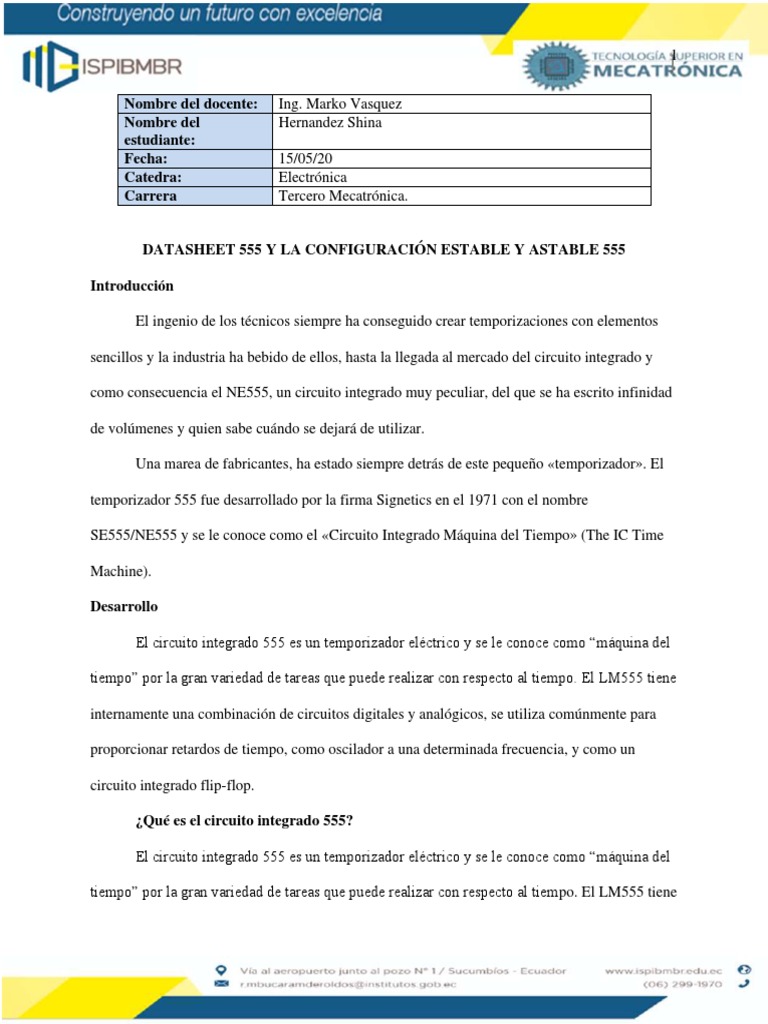

Nombre del docente: Ing. Marko Vasquez

Nombre del Hernandez Shina
estudiante:
Fecha: 15/05/20
Catedra: Electrónica
Carrera Tercero Mecatrónica.

DATASHEET 555 Y LA CONFIGURACIÓN ESTABLE Y ASTABLE 555

Introducción

El ingenio de los técnicos siempre ha conseguido crear temporizaciones con elementos

sencillos y la industria ha bebido de ellos, hasta la llegada al mercado del circuito integrado y

como consecuencia el NE555, un circuito integrado muy peculiar, del que se ha escrito infinidad

de volúmenes y quien sabe cuándo se dejará de utilizar.

Una marea de fabricantes, ha estado siempre detrás de este pequeño «temporizador». El

temporizador 555 fue desarrollado por la firma Signetics en el 1971 con el nombre

SE555/NE555 y se le conoce como el «Circuito Integrado Máquina del Tiempo» (The IC Time

Machine).

Desarrollo

El circuito integrado 555 es un temporizador eléctrico y se le conoce como “máquina del

tiempo” por la gran variedad de tareas que puede realizar con respecto al tiempo. El LM555 tiene

internamente una combinación de circuitos digitales y analógicos, se utiliza comúnmente para

proporcionar retardos de tiempo, como oscilador a una determinada frecuencia, y como un

circuito integrado flip-flop.

¿Qué es el circuito integrado 555?

El circuito integrado 555 es un temporizador eléctrico y se le conoce como “máquina del

tiempo” por la gran variedad de tareas que puede realizar con respecto al tiempo. El LM555 tiene
 2

internamente una combinación de circuitos digitales y analógicos, se utiliza comúnmente para

proporcionar retardos de tiempo, como oscilador a una determinada frecuencia, y como un

circuito integrado flip-flop.

Conexiones del timer 555

Los empaquetados de los circuitos integrados se pueden identificar por una o varias letras

como D, DB, JG, P o PW el cual es el más común para experimentación y tiene 8 pines en total.

1. GND: Corresponde a la terminal negativa de la alimentación, generalmente tierra.

2. Disparo(TRIG): Es la parte del circuito integrado donde se establece el inicio del tiempo

de retardo para la configuración monoestable del LM555. Para que ocurra este proceso el

pulso disparador disminuye el voltaje (1/3)Vcc, donde Vcc corresponde al voltaje de

alimentación.

3. Salida(OUT): En este pin se puede observar el resultado de la configuración del

temporizador eléctrico ya sea como monoestable, estable u otra opción.

4. Reinicio(RESET): Para un nivel de voltaje por debajo de 0.7 V, tiene la función de poner

el pin de salida a nivel bajo. Para evitar el reinicio se deberá conectar este pin a

alimentación.

5. Control de voltaje(CTRL o CONT): Al utilizar el circuito integrado LM555 como

controlador de voltaje, el voltaje en esta terminal puede variar teóricamente desde Vcc

hasta aproximadamente 0 V, en la práctica la variación es de Vcc – 1.7 V hasta casi 2 V

menos.

6. Umbral(THR o THRES): Corresponde a la entrada de un comparador interno de umbral

el cual se emplea para poner la señal de salida a un nivel bajo.

 3

7. Descarga(DIS o DISCH): Permite descargar el condensador externo al circuito integrado

555 para su funcionamiento.

8. Voltaje de alimentación(Vcc o Vdd): Terminal positiva de la alimentación,

normalmente son valores de 4.5 V hasta 16 V.

El tipo de empaquetado FK tiene 20 pines, aunque en realidad solo se utilizan los 8 pines

mencionados en la lista anterior, los otros pines corresponden a NC lo cual significa que

internamente no tiene conexiones.

Modos de operación del 555

monoestable
 4

Cuando la señal de disparo está a nivel alto (ej. 5V con Vcc 5V) la salida se mantiene a

nivel bajo (0V), que es el estado de reposo.

Una vez se produce el flanco descendente de la señal de disparo y se pasa por el valor de

disparo, la salida se mantiene a nivel alto (Vcc) hasta transcurrido el tiempo determinado por la

ecuación:

T = 1.1*Ra*C

Es recomendable, para no tener problemas de sincronización que el flanco de bajada de la

señal de disparo sea de una pendiente elevada, pasando lo más rápidamente posible a un nivel

bajo (idealmente 0V).

nota: en el modo monoestable, el disparo debería ser puesto nuevamente a nivel alto

antes que termine la temporización. (García, 2012)

Astable
 5

En este modo se genera una señal cuadrada oscilante de frecuencia:

F = 1/T = 1.44 / [C*(Ra+2*Rb)]

La señal cuadrada tendrá como valor alto Vcc (aproximadamente) y como valor bajo 0V.

Si se desea ajustar el tiempo que está a nivel alto y bajo se deben aplicar las fórmulas:

Salida a nivel alto: T1 = 0.693*(Ra+Rb)*C

Salida a nivel bajo: T2 = 0.693*Rb*C (Jimenez, 2020)

Las principales aplicaciones son:

• Interruptores libres de rebote.

• Temporizadores en cascada.

• Osciladores controlados por voltaje.

• Generadores de pulsos (PWM).

• Destelladores LED.

• Divisor de frecuencia.

• Atenuador de luz.

• Comparador de tensión.
 6

Conclusiones

• El 555 es un integrado sumamente versátil, pudiendo ser configurado para trabajar en un

rango muy amplio de frecuencias y configurado correctamente, puede trabajar con ciclos

de trabajo de casi 0% al 100%.

• Para aplicaciones que requieran de mayor precisión, una de las recomendaciones, es de

utilizar condensadores de tantalio, para así evitar las corrientes de fuga características de

los condensadores electrolíticos.

• Para medir las frecuencias de 1Hz, y 10Hz, no fue posible usar el osciloscopio o el

multímetro, puestos que éstos instrumentos, no son capaces de medirlas. Para medir 1Hz,

se utilizó un cronómetro externo, y para medir 10Hz, se utilizó el osciloscopio, pero la

medición resultó dificultosa.

• Una de las grandes aplicaciones del 555, debido a que puede manejar 200 mA de salida,

es la de generar tonos audibles, tal como una sirena.

Bibliografía

García, V. (30 de octubre de 2012). ELECTRONICA PRACTICA APLICADA . Obtenido de

https://www.diarioelectronicohoy.com/blog/el-555-el-circuito-mas-versatil-desde-los-50

Jimenez, A. P. (17 de 06 de 2020). SCRIBD. Obtenido de

https://es.scribd.com/document/469186236/INFORME-555-ASTABLE-Y-

MONOESTABLE-docx
