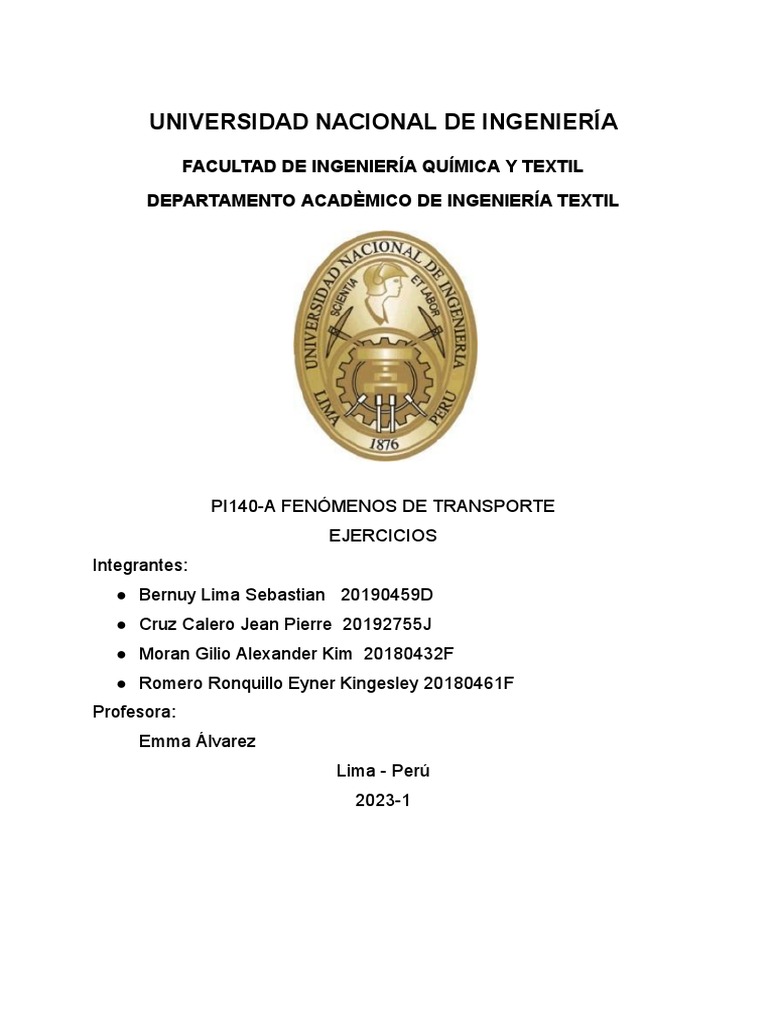

UNIVERSIDAD NACIONAL DE INGENIERÍA

FACULTAD DE INGENIERÍA QUÍMICA Y TEXTIL

DEPARTAMENTO ACADÈMICO DE INGENIERÍA TEXTIL

PI140-A FENÓMENOS DE TRANSPORTE

EJERCICIOS
Integrantes:
● Bernuy Lima Sebastian 20190459D
● Cruz Calero Jean Pierre 20192755J
● Moran Gilio Alexander Kim 20180432F
● Romero Ronquillo Eyner Kingesley 20180461F
Profesora:
Emma Álvarez
Lima - Perú
2023-1
Ejemplo:

Consideremos un tubo sólido largo, aislado en el radio exterior r2 y enfriado en el radio interior r1,
con generación uniforme de calor q(W/m3) dentro del sólido.
1. Obtener la solución general para la distribución de temperatura en el tubo. En una aplicación
práctica donde se pondría un límite a la temperatura máxima admisible en la superficie aislada (r =
r2). Especificando este límite como Ts,2.
2. Determinar la velocidad de evacuación de calor por unidad de longitud de tubo.

• Solución
1 . Consideremos que :
Hay flujo de calor en una sola dirección, se da en estado estable, propiedades constantes.
La cara exterior está aislada

Hacemos balance de propiedad:

E-S+G=A
S-E=G
Sabemos que su área y el volumen son:
A= 2π*r*L

ΔV = A*Δr
 ΔV ∗ q′ = qA|𝑟 +Δ𝑟 − qA|𝑟

2πrL. Δr ∗ q′ = q2πrL|𝑟 +Δ𝑟 − q2πrL|𝑟

qr|𝑟 +Δ𝑟 − qr|𝑟

r ∗ q′ =
Δr

d(q. r)
r ∗ q′ =
dr

De le ley de Fourier:
𝑑𝑇
(𝑄/𝐴)𝑟 = 𝑞 𝑟 = −𝑘
𝑑𝑟

𝑑𝑇
d(−𝑘
. r)
r ∗ q′ = 𝑑𝑟
dr
−𝑟 2 ∗ q′ 𝑑𝑇
+ 𝐶1 = 𝑟
2𝑘 dr
2
−𝑟 ∗ q′
+ 𝐶1 ln(r) + 𝐶2 = 𝑇
4𝑘

Condiciones de frontera: Tenemos 2 condiciones de frontera

1ro: Para r = r2 -> T = Ts
Reemplazamos en la ecuación de T
−𝑟22 ∗q′
+ 𝐶1 ln(r2 ) + 𝐶2 = Ts,2 …α
4𝑘

2 do: Sabemos que la cara exterior esta aislada, por lo que no hay transferencia de calor en ese punto
(r=r2 )
dT
| =0
𝑑𝑟 𝑟2
−𝑟2 ∗ q′ 𝐶1 𝑑𝑇
+ = = 0
2𝑘 𝑟2 dr
−𝑟22 ∗ q′
+ 𝐶1 = 0
2𝑘

𝑟22 ∗q′
= 𝐶1 … β
2𝑘

Calculamos C2 usamos ambas ecuaciones α & β :

 𝑟22 ∗ q′ 𝑟22 ∗ q′
− ln(r2 ) + Ts,2 = 𝐶2
4𝑘 2𝑘

Entonces substituyendo en la ecuación de temperatura:

(𝑟22 − 𝑟 2 ) ∗ q′ 𝑟22 ∗ q′ r2
− ln( ) + Ts,2 = 𝑇(𝑟)
4𝑘 2𝑘 𝑟

2. La velocidad de transferencia de calor es determinada obteniendo la conducción para r=r1 , usamos

la ley de Fourier :
𝑑𝑇
(𝑄/𝐴)𝑟 = 𝑞 𝑟 = −𝑘
𝑑𝑟
𝑑𝑇
Q 𝑟 = −2πrL𝑘
𝑑𝑟
r1 ∗ q′ 𝑟22 ∗ q′
Q 𝑟 (r1 ) = -k2πr1 L(- + ) = -πq'L(𝑟22 -𝑟12 )
2𝑘 2𝑘r1
La distribución de temperatura a través de una pared de 1m de espesor en un tiempo es dado por
la siguiente expresión:

T(x)= a +bx+cx2

Donde T está en grados Celsius y x en metros. Y tenemos los siguientes datos a =900 º C,b=-300º
c/m metros y c=-50ºC/m2 .A generación de calor uniforme ,q= 1000 W/m3.Està presente en el
muro de 10m2 con una densidad de 1600 kg/m3,k=40 w/m.K y CP=4 Kj/(kg.K)

Determine la transferencia de calor que entra(x=0m) y sale del muro (x=1m).

Determine la tasa de cambio energía que se almacena en la pared.

Adaptado del:

(Fuente : Fundamentals of Heat and Mass Transfer, pàg 104)

Solución

𝜕𝑇
Tenemos que q ing =qx(0) == −𝐾 𝜕𝑥 lx=0 =-k.A(b+2cx)x=0

Tenemos qind=-b×k×A=-300ºC/m×40 W/m K× 10 m2= 120 kW

𝜕𝑇
q out =qx(L) =−𝐾 𝜕𝑥 lx=L =-k.A(b+2cx)x=L

L=1m

De manera similar qout =-(b+2cl)KA=-b×k×A=-300ºC + 2(-50Cº/m2 )× 1 m] ×40 W/m ×K ×10

m2= 160 kW
La tasa de cambio de almacenamiento de energía en la pared se puede determinar aplicando un

balance general de energía a la pared

Eg=qAL

Eing-Eg-Eout=

120 kW +1000 W/m3× 10 m2 ×1 m -160 kW=-30Kw

Ejercicio
−6
Una cierta intensidad de corriente fluye a través de un acero (𝑘 = 19 𝑊/𝑚.°𝐶 , 𝜌=70𝑥10
𝑜ℎ𝑚.𝑐𝑚, 𝐿 = 3𝑚, 𝐷 = 2.5𝑐𝑚), generando calor que se disipa y que servirá para un proceso
posterior. Si la diferencia de temperatura establecida entre la pared y el centro es de 40°C,
no existe acumulación.
a) Determinar la intensidad de corriente en amperios.

Datos:
𝑇𝑖 − 𝑇𝑠 = 40°𝐶
𝐴 = 2𝜋𝑟𝐿
∆𝑉 = 2𝜋𝑟𝐿∆𝑟
𝑅 = 𝐷/2

Balance de calor:

𝐸−𝑆+𝐺=𝐴 → 𝐸−𝑆+𝐺=0
(𝑞𝐴)𝑟- (𝑞𝐴)𝑟+∆𝑟+ 𝑞´∆𝑉 = 0
(𝑞𝐴)𝑟+∆𝑟- (𝑞𝐴)𝑟= 𝑞´𝐴∆𝑟
(𝑞𝐴)𝑟+∆𝑟- (𝑞𝐴)𝑟= 𝑞´𝐴∆𝑟
(𝑞)𝑟+∆𝑟- (𝑞)𝑟= 𝑞´∆𝑟
(𝑞)𝑟+∆𝑟− (𝑞)𝑟
∆𝑟
= q´
(𝑞)𝑟+∆𝑟− (𝑞)𝑟
𝑑(𝑞𝑟)
𝑙𝑖𝑚∆𝑟→𝑟 ∆𝑟
= q´ → 𝑑𝑟
= 𝑞´𝑟

∫ 𝑑(𝑞𝑟) = ∫(𝑞'𝑟)𝑑𝑟
2
𝑟
qr=q’ 2
+ 𝐶1
𝑟
2 𝐶1
𝑞 = 𝑞' 2𝑟
+ 𝑟
𝑟 𝐶1
𝑞 = 𝑞' 2
+ 𝑟
➔ Por continuidad: 𝑟 = 0 → 𝐶1 = 0

Aplicando ley de Fourier

 𝑑𝑇 𝑟
𝑞 =− 𝑘 𝑑𝑟
= 𝑞' 2
𝑟
− 𝑘𝑑𝑇 = (𝑞' 2 )𝑑𝑟 integrando

𝑟
∫− 𝑘𝑑𝑇 = ∫(𝑞' 2 )𝑑𝑟
2
𝑟
𝑇 =− 𝑞´ 4𝑘
+ 𝐶2 …..(α)
➔ Condición frontera: 𝑟 = 𝑅 → 𝑇 = 𝑇𝑠
Reemplazando en α
2 2
𝑅 𝑅
𝑇𝑠 =− 𝑞´ 4𝑘
+ 𝐶2 → 𝐶2=𝑇𝑠 + 𝑞´ 4𝑘
➔ Perfil de temperatura
2 2
𝑟 𝑅
𝑇 =− 𝑞´ 4𝑘
+ 𝑇𝑠 + 𝑞´ 4𝑘
2 2
(𝑅 −𝑟 )
𝑇 = 𝑇𝑠 + 𝑞´ 4𝑘
……..(β)
➔ Para: 𝑟 = 0 , 𝑇 = 𝑇1
Reemplazando en β
2
𝑅
𝑇1 = 𝑇𝑠 + 𝑞' ( 4𝑘 ), 𝑎𝑐𝑜𝑚𝑜𝑑𝑎𝑛𝑑𝑜
4𝑘(𝑇𝑖−𝑇𝑠)
𝑞' = 2 …….(1)
𝑅
Ahora para la generación de corriente se cumple:
2
𝐼 𝑅𝑒 ρ𝐿 ρ𝐿
𝑞' = 2 , 𝑅𝑒 = 𝐴
= 2
π𝑅 𝐿 π𝑅
Entonces
2
𝐼ρ
q’ = 2 4 ……(2)
π𝑅
Igualando 1 y 2
4𝑘(𝑇𝑖−𝑇𝑠) 𝐼ρ
2
q’ = 2 = 2 4
𝑅 π𝑅
Se obtiene la relación de Intensidad de corriente I:
𝑘(𝑇𝑖−𝑇𝑆)
I = 2π𝑅 ρ
, reemplazando los valores proporcionados

2.5 19(40)
I = 2π 2 −6
70𝑋10
I=25879 A
Fuente: PROBLEMARIO DE TRANSFERENCIA DE CALOR, 5 edición, UNIVERSIDAD DE
CARABOBO, FACULTAD DE INGENIERÍA ESCUELA DE INGENIERÍA MECÁNICA.
