Circuitos VFO

Circuito utilizado en el receptor (imagen) || Estabilizador Huff-Puff || Circuito amortiguador VFO de osciladores
FET || Oscilador de bajo ruido K7HFD || Oscilador VFO NE602

El VFO que se usa actualmente en el receptor es un

circuito Vacker que se muestra a continuación. Para
mejorar la estabilidad, se utiliza un estabilizador "Huff
and Puff" con acoplamiento magnético.

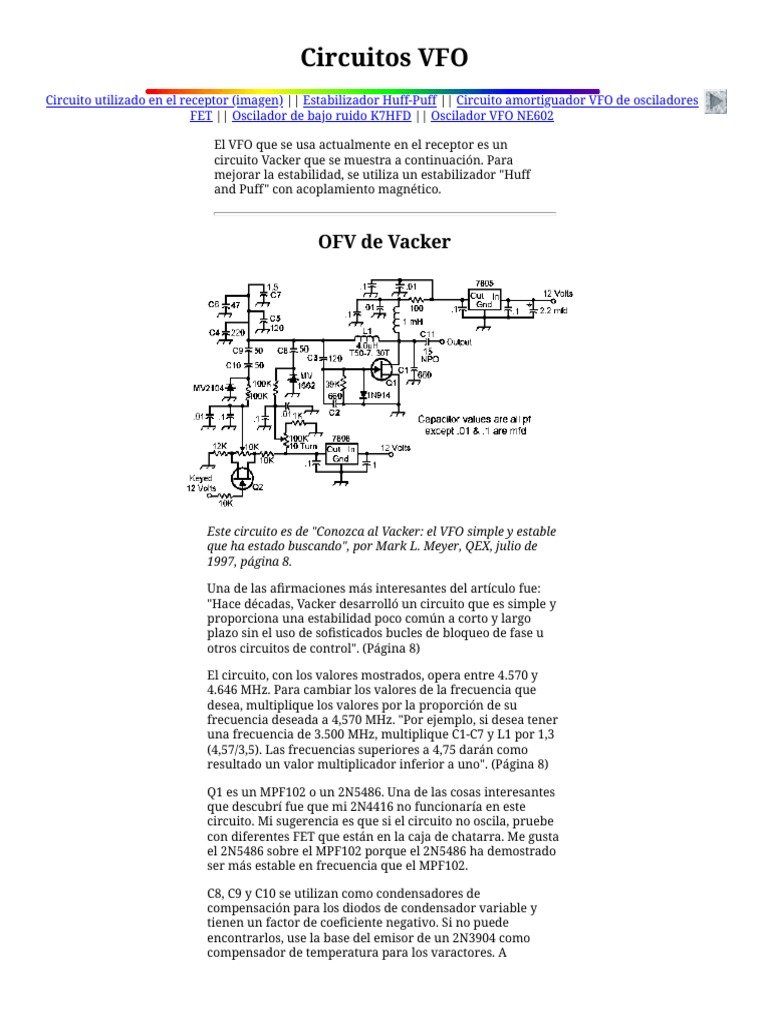

OFV de Vacker

Este circuito es de "Conozca al Vacker: el VFO simple y estable

que ha estado buscando", por Mark L. Meyer, QEX, julio de
1997, página 8.

Una de las afirmaciones más interesantes del artículo fue:

"Hace décadas, Vacker desarrolló un circuito que es simple y
proporciona una estabilidad poco común a corto y largo
plazo sin el uso de sofisticados bucles de bloqueo de fase u
otros circuitos de control". (Página 8)

El circuito, con los valores mostrados, opera entre 4.570 y

4.646 MHz. Para cambiar los valores de la frecuencia que
desea, multiplique los valores por la proporción de su
frecuencia deseada a 4,570 MHz. "Por ejemplo, si desea tener
una frecuencia de 3.500 MHz, multiplique C1-C7 y L1 por 1,3
(4,57/3,5). Las frecuencias superiores a 4,75 darán como
resultado un valor multiplicador inferior a uno". (Página 8)

Q1 es un MPF102 o un 2N5486. Una de las cosas interesantes

que descubrí fue que mi 2N4416 no funcionaría en este
circuito. Mi sugerencia es que si el circuito no oscila, pruebe
con diferentes FET que están en la caja de chatarra. Me gusta
el 2N5486 sobre el MPF102 porque el 2N5486 ha demostrado
ser más estable en frecuencia que el MPF102.

C8, C9 y C10 se utilizan como condensadores de

compensación para los diodos de condensador variable y
tienen un factor de coeficiente negativo. Si no puede
encontrarlos, use la base del emisor de un 2N3904 como
compensador de temperatura para los varactores. A
continuación se muestra un circuito modificado que muestra
el circuito 2N3904.

C1 y C2 deben usar condensadores paralelos para ayudar a la

estabilidad (se comparten las corrientes circulantes) y ser
condensadores NPO, C0G o poliestireno. C8 tiene un doble
propósito. Si es un condensador de coeficiente negativo,
ayuda a compensar el diodo de sintonización, pero también
aísla el voltaje de sintonización de CC del resto del circuito.

El diodo de sintonización puede ser de cualquier valor o tipo.

Normalmente se utilizan la serie MV21** o la MV1662
recomendada en el artículo. Además, los rectificadores de
alto voltaje funcionan bien como diodos de sintonización.

El artículo muestra un diseño de placa de circuito impreso

muy simple, pero el uso de 'estilo de error muerto' ha
funcionado muy bien y se recomienda.

Circuito utilizado en el receptor

Imagen
Los condensadores importantes son las tapas de
polietileno (C11, C12, C13 y C14). Otros valores deben
dividirse en una combinación para dar 220 pf y ser
polivinílicos para brindar la mejor estabilidad.

El límite de ajuste C3 se utiliza para establecer la

frecuencia VFO a 10,455 MHz, junto con C7. La razón del
gran valor de C3 fue que el receptor se configuró primero
para 40 y 20 metros, y C3 se usó para establecer la
frecuencia en 10,455 MHz (20 metros) o 10,545 MHz (40
metros).

C3 es un condensador de montaje en panel que se usó

originalmente como recortador de antena en el HQ-140-X.
Se utilizan aproximadamente 17pf de C3 para establecer la
frecuencia en 10,455 MHz.

C15 se usa para restringir el rango de sintonización a 100

kHz. Su valor se puede cambiar para efectuar el ancho de
banda al rango deseado. Los filtros nítidos impiden la
recepción de SSB, por lo que de 100 a 150 kHz era todo el
ancho de banda que se necesitaba.

El motivo de la multitud de condensadores NPO era

ayudar a la estabilidad, por lo que las corrientes de RF
circulantes se compartirían para ayudar a la estabilidad.
Se pueden usar diferentes valores siempre que sumen los
mismos valores en el esquema.

C9 y C10 deberían ser los mejores NPO que se pueden

obtener. Son fundamentales para una buena estabilidad.
Cualquier desviación en estos límites tiene un gran efecto
en la frecuencia VFO. Nuevamente, se pueden usar
diferentes valores, siempre que la capacitancia total sea la
misma.

C16 es una sección del condensador de sintonización

principal original del HQ-140-X. El VFO se coloca en la caja
de metal con el condensador de sintonía principal. Esta
caja, junto con el gabinete del HQ-140-X, proporciona un
entorno de temperatura muy estable para el VFO.

L3 es un cable de 18 vueltas #20 en un cable toroidal T68-6.

Se puede utilizar una forma de bobina de cerámica, o
incluso una bobina de alambre abierta autoportante. Un
núcleo T80-6 o T68-6 proporciona una mejor estabilidad
que un núcleo T50-6 y es más fácil de enrollar.

Si se usa un estabilizador "Huff and Puff", el tamaño del

cable debe reducirse a #24, para ayudar a que el relé
usado con el estabilizador tenga el máximo rango posible.
Consulte la sección Receptor electroluminiscente sobre el
Estabilizador de frecuencia para obtener más información.

L2 puede ser cualquier valor cercano a 200uH. Pero debe

tener buenas propiedades térmicas para ayudar con la
estabilidad. Enrollé mi propio estrangulador de RF en un
núcleo FT50A-75 con 7 vueltas, que es un valor mucho más
bajo que 200uH, pero un núcleo grande ayuda a la
estabilidad. Con un núcleo FT50-43, enrolle tantas vueltas
con alambre n.º 24 o n.º 22 como sea posible.

No se puede usar un estrangulador moldeado para L2,

porque si una de las tapas de ajuste se cortocircuita a
tierra mientras se ajusta el VFO, explotará un
estrangulador moldeado (soldando los cables juntos,
perdiendo su capacidad de estrangulamiento) y luego
explotará el 2N5486.

Tanto el estrangulador de RF (L2) como el toroide (L3)

deben cubrirse con cera de una vela doméstica para evitar
que el aire llegue a los núcleos. Las sustancias metálicas
 absorben los cambios de temperatura más rápido que las
tapas de polietileno y perderá el equilibrio de los
coeficientes de temperatura positivos y negativos de las
diferentes partes. La cera también proporciona una
excelente estabilidad mecánica.

L1 y C2 pueden tener cualquier valor. Ayudan con el

aislamiento de las corrientes de RF del VFO al bus de 12
voltios. C1 (2,2 mfd) es un valor estándar utilizado en la
salida de los reguladores de voltaje de tres terminales para
evitar que el regulador oscile.

Estabilizador "Huff and Puff" utilizado con el receptor

El crédito de este circuito es para Hans Summers , quien
desarrolló el circuito después de mi sugerencia de que el
acoplamiento magnético funcionaría con un estabilizador
de frecuencia. Utiliza un registro de desplazamiento
(74HC4517) como memoria para el estabilizador y
proporciona una excelente estabilidad.

Actualmente se encuentra en etapa experimental y se está

utilizando con este receptor para evaluar su desempeño.
Hasta ahora, ha funcionado muy bien.

Un problema que ha surgido a veces es que el transistor de

salida (TIP121, utilizado como controlador de relé) puede
calentarse y comenzar a desviarse. Esto hace que el
estabilizador pierda el bloqueo y deje de funcionar. Se está
utilizando un transistor con una caja de plástico, también
en un paquete TO-220 (ver esquema), que muestra una
mejor resistencia al calentamiento que uno con un
disipador de calor de metal.

El transistor de salida debe sobrevalorarse enormemente

para la corriente suministrada al relé para evitar que el
transistor se caliente y provoque un aumento de corriente
en el relé. Los relés con resistencia de bobina superior a
200 ohmios funcionan mejor. Una resistencia de bobina de
120 ohmios o similar consume mucha corriente y es más
difícil mantener frío el transistor.

Un MOSFET de potencia no tendría este problema de

aumentar la corriente con el calor, pero no he podido
hacer funcionar un MOSFET de potencia. Estoy seguro de
que uno podría funcionar, pero hasta ahora mis esfuerzos
no han dado con la solución mágica.

Para aquellos que no quieran construir este circuito desde

cero, ofrezco un kit estabilizador usando un circuito
desarrollado por Klaas Spaarjaren, PA0KSB, el inventor del
"Huff and Puff", por $20.00. Consulte la sección Receptor
electroluminiscente sobre el Estabilizador de frecuencia .
Este circuito se ha utilizado durante muchos años y está
probado en el tiempo. El rendimiento entre este circuito y
el anterior apenas se nota.

Otros circuitos VFO de buena calidad

Lo que sigue aquí son descripciones de tres circuitos VFO
diferentes. El FET, un diseño de transistor de bajo ruido, y
el NE602 utilizado como VFO.

Los he construido y usado todos excepto el diseño de

transistor de bajo ruido. Mi favorito es el NE602, que uso
en casi todos mis equipos donde necesito un VFO de 10 a
14 MHz. Tengo el FET a 10 MHz en dos receptores y
funciona muy bien. Planeo experimentar extensamente
con el diseño de bajo ruido del transistor, ya que parece
ser un diseño muy bueno.

Simplemente elija el diseño para el que tiene piezas o

pruebe un nuevo diseño que aún no haya probado. Todos
funcionan muy bien.

Un búfer CMOS puede seguir un VFO para una señal de

onda cuadrada en un mezclador de diodos. "A CMOS Buffer
For VFO's" lo convencerá de tomarse la molestia de
obtener una onda cuadrada.

Osciladores VFO FET

Este circuito proviene del receptor de comunicaciones

progresivas que se encuentra en la mayoría de los
manuales recientes de la ARRL y el artículo "Un receptor
de comunicaciones progresivas", de Wes Hayward y John
Lawson, QST, noviembre de 1981, página 11.

C4 y C5 están ajustados en valor para que C6, de casi

cualquier valor, pueda usarse en este VFO. Las fórmulas
para calcular los valores adecuados se encuentran en la
página 21 del QST de noviembre de 1981. Al trabajar sin las
fórmulas, C4 en serie con C6 reducirá efectivamente el
valor de C6 y acortará su rango. El condensador paralelo
C5 también acortará el rango de C6 y reducirá la
frecuencia de extremo bajo del VFO. Utilice C3 para
realizar cambios importantes en la frecuencia del VFO. Los
valores para este receptor son los siguientes:

L1 - 20 vueltas, derivación - 5 vueltas desde el extremo del

suelo
Ajuste - 8 pf
C3 - 56 pf
C4 - 47 pf
C5 - 220 pf
C6 - 365 pf

Los valores dados arriba son para un VFO que funcionará

con el filtro de cristal de 3,457 MHz: 40 metros - 10,547
MHz y más, 20 metros - 10,453 MHz y más. Este circuito se
puede utilizar en frecuencias entre 2,5 y 10 MHz.

El circuito anterior es como el de arriba, simplificado un

poco. C1 es el condensador de recorte y C3 es la afinación
principal. Si tiene un capacitor pequeño que se puede usar
como afinación principal, este circuito es fácil de
configurar a la frecuencia adecuada mediante C1, C2 y el
devanado toroidal.

Este VFO es probablemente el circuito FET más estable que

existe, pero he descubierto que el dispositivo activo que
usa puede marcar una gran diferencia en la estabilidad del
VFO. Con el MOSFET (Puertas 1 y 2 unidas), el VFO se
desvió considerablemente durante el calentamiento y era
muy sensible a las variaciones de temperatura. Cuando se
usó un 2N5486, hubo muy poca deriva de calentamiento y
la estabilidad durante variaciones menores de
temperatura fue aceptable.

Hay más información disponible para este circuito en el

Manual ARRL 2000, página 14.19-20. Para un VFO de 11,1
MHz, los valores son los siguientes:

L1 - Blanco y negro #3041 10 vueltas (alambre #22, 5/8 de

diámetro, 24 tpi) Toque 2 1/2 vueltas desde el extremo de
tierra
C1 - 33 pf, cualquier recortador cercano a este valor
C2 - 33 pf
C3 - 33 pf, cualquiera variable de montaje en panel cercana
a este valor

Una variación interesante del circuito en el Manual de la

ARRL de 2002 fue la eliminación del diodo de la compuerta
del FET y la inclusión de una resistencia de 910 ohmios en
paralelo con un condensador de 0,01 en el cable fuente.

Los condensadores de banda y banda se conectaron a

derivaciones en L1 para proporcionar los rangos
requeridos. El circuito completo fue acreditado a KA2WEU,
KA7EXM, W7ZOI y W7EL. Se usó un circuito similar en
"The Ugly Weekender" y el "Transceptor QRP optimizado".
Vea el diagrama a continuación para ver el circuito
actualizado.
Circuito amortiguador del transistor
VFO

En el primer diseño del receptor, este búfer se utilizó con

un oscilador FET VFO seguido de un filtro y un
amplificador 2N5109.

El oscilador de bajo ruido K7HFD

This circuit appears in the ARRL 2000 Handbook, Page
14.18, and in Solid State Design for the Radio Amateur, by
Wes Hayward & Doug DeMaw, Page 126.

No buffer is necessary with this VFO. There is enough drive

to go directly to a diode mixer.

Operating description is quoted from Solid State Design,

Page 126: "The voltage from the resonator, which is applied
to the base, causes the collector current to change. This
changing collector current is coupled back into the
resonator through a link which is arranged to yield the
proper phase for positive feedback. The maximum peak
current that can be supplied to the link is the current
standing in the transistor pair. This is defined by the
emitter resistor and the inductor, which has the effect of
making the current appear to originate from a constant
current source. With the peak collector current well
defined, the voltage across the tank is also well defined and
limited."

From the ARRL 2000 Handbook, Page 14.19: "With an

output of +17 dBm, this is a power oscillator, running with
a large dc input power, so appreciable heating results that
can cause temperature-induced drift. The circuit's high-
power operation is a deliberate ploy to create a high signal-
to-noise ratio by having as high a signal power as possible."

"The amplitude must be controlled by the drive current

limit. The voltage on L2 must never allow the collector of
the transistor driving it to go into saturation, if this
happens, the transistor presents a very low impedance to
L2 and badly loads the tank, wrecking the Q and the noise
performance. The circuit can be checked to verify the
margin from saturation by probing the hot end of L2 and
the emitter with an oscilloscope. Another, less obvious ,
test is to vary the power-supply voltage and monitor the
output power, but if the supply is low enough to allow
saturation, the output power will change significantly."

"...the results of a phase-noise test made using a spectrum

analyzer with a crystal filter as a preselector are given. Ten
kilohertz out from the carrier in a 3-kHz measurement
bandwidth, the noise was over 120 dB below the carrier
level. This translates into better than -120 - 10 log (3000),
which equals -154.8 dBc/Hz, SSB. At this offset, -140 dBc is
usually considered to be excellent. This is state-of-the art
performance by today's standards - in a 1977 publication."

There is more information in the 1999 and 2000 ARRL

Handbook on this circuit on Page 14.19. Circuit operation is
more detailed in the Handbook than in the Solid State
Design book.

NE602 VFO Oscillator

It's my opinion that the NE602 may have been overlooked
as one of the most stable VFO oscillators around. In the
Signetics application note "Applying the Oscillator of the
NE602 in Low Power Mixer Applications", the NE602 is
described as a chip with three subsystems, a Gilbert cell
mixer, a buffered emitter follower oscillator, and RF
current and voltage regulation.
Please note the third system - "RF Current and Voltage
Regulation". The bias is temperature compensated for RF
and current variations. This means that the NE602 does not
drift or contribute to the drift in any way. After using an
NE602, you will be surprised at how much a factor the
active device drift plays a part in VFO stability.

I have found the NE602 oscillator to be rock solid from the

instant it is turned on. The VFO circuit is very easy to
design for any frequency (see NE602 Front End) and uses
fewer parts than the FET VFO.

The downside is that the NE602 is more expensive than a

single FET, and is more susceptible to frequencies floating
on the 12 Volts line, which requires careful bypassing and
maybe some shielding. A 7805 voltage regulator does a
great job of isolating the NE602 from the 12 Volts line.

The combination of a 7805 voltage regulator and the NE602

makes a very stable VFO with a minimum of effort. The
extra $5 is worth the expense.

To use the NE602 as an oscillator only , I quote from the

article "NE602 Primer", by Joseph J. Carr, Elector
Electronics USA, January 1992, Page 25 (picture is Fig. 10
on page 25):

"The NE602 is usually thought to be a receiver or

frequency converter, but it can also be used as an
oscillator or signal generator. Normally, the LO signal and
the RF signal are suppressed in the output. Figure 10 shows
a generic circuit that will allow the LO signal to appear at
the output (no RF or IF signal appears). In this circuit, one
RF input (pin 2) is bypassed to ground for RF, while the
other input (pin 1) is grounded for d.c. through a 10k
resistance."

The following circuit is the one I developed. The VFO runs

at either 3MHz or 4MHz and the appropriate crystal is beat
against the VFO to get the frequency I want. It is very
stable and easy to build.
If you're not going to be mixing, you can eliminate the crystal
oscillator and use a 10K resistor between Pin 1 and ground. The
bandpass filter is not needed either, since there are no mixing
products.

For VFO's in the 10MHz to 20MHz range, this mixing scheme

works fantastic. The crystal oscillator works with almost any
crystal. Some 3 to 4MHz crystals needed the 33 pf capacitor to be
raised to 56 pf or so.

The 220pf cap at pin 7 of the second NE602 should be a poly cap
to provide the best stability. It compensates for the temperature
coefficient of the T80-6 toroid. A T68-6 or T50-6 toroid can also be
used.

The higher the crystal frequency (10MHz and up), the lower the
output from the crystal oscillator, and the lower the output of the
frequency you want. Lower crystal frequencies (2MHz to 10MHz)
yield higher output, but more trouble with mixing products.

The bandpass filter helps tremendously in removing unwanted

mixing products, and cleans up the signal beautifully. Don't
accidentally use a lowpass filter here from a QRP or other
transmitter project, as these filters won't remove the lower
frequency products. Bandpass filters from receiver projects work
great.

The bandpass filter shown above is from the "Progressive

Communication Receiver". For other frequencies, check out the
Solid State Design book, Page 238. See tables below for values.

VFO Values
VFO Toroid C32 Top of L1 Tap of L1
Wire C35
Freq L1 Range Range Range
Length Value
MHz Turns MHz kHz kHz
300
3 40 21" 2.9 - 3.2 500 50
pf
120
4 40 40" 3.5 - 4.2 576 15
pf
100
5 40 40" 4.3 - 5.2 - 135
pf
220
6.1 20 21" 6.1 - 6.9 500 30
pf
100
8 20 21" 7.6 - 9.4 1290 100
pf
9 20 21" 47 pf 7.7 - 9.7 1808 -

L2 Values
T80-6 Toroid
Output Freq Cap Across Wire
Turns
MHz L2 Length
3-4 300 pf 40 41"
5 65 41 42"
6 65 30 32"
7 47 26 30"
8 47 22 24"
10 47 17 20"
12 47 15 18"
14 33 14 16"
 15 33 13 15"
17 - 19 40 12 14"
20 - 22 - 12 14"
23 - 28 - 10 12"

Bandpass Values
MHz C1/C7 L3/L4 C4 C2/C5 C3/C6
7.1 42 25 4.6 50 180
10.6 32 17 4.1 50 180
14.2 20 17 2.3 - 180
18.2 22 10 3.9 50 180
21.2 18 10 3.0 - 180

The output from the VFO NE602 is very low. The MMIC amplifier
lifts the signal level enough to pass through the bandpass filter in
good shape. Any MMIC will work here. There are some MMIC's in
the catalogs with the part number 1651 that work great. The
MAR-* series of MMIC's work fine, also. Be careful, some MMIC's
feed the power through the output lead. Double check yours to
make sure you wire it correctly. The 1651 is wired as shown in
the schematic.

Two stages of amplification are needed. A good combination is

the Variable MOSFET VFO amplifier followed by the 2N5109
(w/resistive pad) into a diode mixer.

Enviar correo electrónico || Receptores de radioaficionados || Súper Receptor || Detalles del circuito
superreceptor

Última actualización: 14/7/08

Autor web: David White, WN5Y
