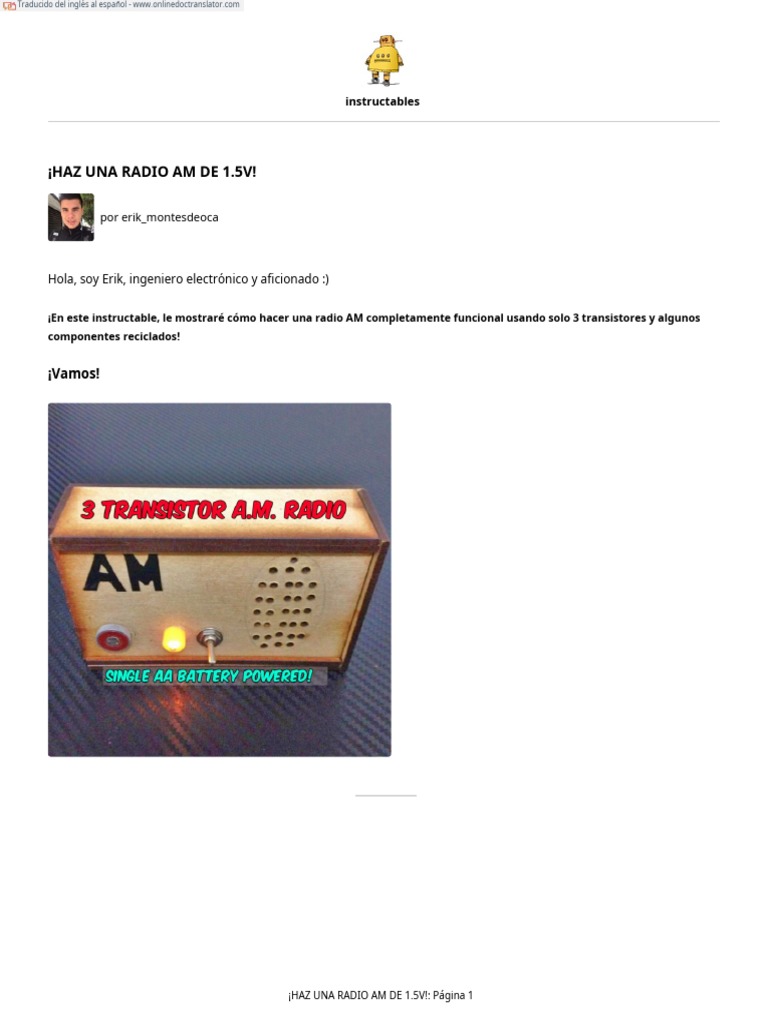

¡HAZ UNA RADIO AM DE 1.5V!
por erik_montesdeoca
Hola, soy Erik, ingeniero electrónico y aficionado :)
¡En este instructable, le mostraré cómo hacer una radio AM completamente funcional usando solo 3 transistores y algunos
componentes reciclados!
¡Vamos!
¡HAZ UNA RADIO AM DE 1.5V!: Página 1
Paso 1: Lista de piezas
Necesitaremos algunos componentes electrónicos y cualquier 3- TRANSISTORES NPN (RECOMIENDO UTILIZAR
otra cosa que desee agregar para modificar la radio. TRANSISTORES DE GERMANIO AC187) O 2N2222
CUALQUIER TRANSISTOR DE USO GENERAL.
Lista:
1- CONDENSADOR VARIABLE DE UNA RADIO ANTIGUA
O DE LA TIENDA RADIOSHACK 1- Bombilla de 1,5 v (opcional).
1- BOBINA DE FERRITA (ANTENA AM RADIO) DE UNA RADIO 1- Interruptor de encendido/apagado
ANTIGUA TAMBIÉN.
MATERIALES :
1- Condensador cerámico de 0,01 uF (103).
1- Soporte de batería
2- Condensador cerámico de 0,1 uF (104).
1- soldador
1- Resistencia 2K2.
1- un poco de soldadura
1- Resistencia 1K8.
1- cable para circuitos electronicos
1- Resistencia de 3k3 (si aparecen pitidos en el contador
de salida, puede cambiar el valor entre 2K7 A 3K3 1- Cerramiento de madera o cualquiera que tengas
ohmios). para proteger el proyecto y que luzca mejor.
1- Resistencia de 100k. 1- eneldo o cualquier cosa para hacer los agujeros en
el recinto.
1- Resistencia de 10 ohmios.
1- Placa PCB de cobre para hacer el circuito.
1- Condensador electrolítico de 0,1 uF.
1-Un poco de pegamento como pistola de silicona.
1- Altavoz pequeño (puede elegir agregar un enchufe para
auriculares). 1- Conector hembra de auricular (Opcional).
1- Pila de 1,5 V (AA/AAA/C/D) cualquiera que tengas.
¡HAZ UNA RADIO AM DE 1.5V!: Página 2
Paso 2: esquema y descripción
El esquema es sencillo: Si tiene otro tipo u otro modelo de condensador de
aire, puede probar diferentes tipos de conexión o
La bobina de ferrita de la radio am y un capacitor de buscar el diagrama en Google, recuerde que puede
sintonización variable sintonizan la frecuencia y los otros probar si el circuito está funcionando si conecta un
circuitos son amplificación y selectividad. auricular entre el colector del transistor Q2 y
POSITIVO (+) de la batería
Q1 y Q2 son un arreglo de transistores darlington en cascada para
amplificar la corriente. - Si tiene algunos problemas para escuchar la
frecuencia o la estación es tan difícil de escuchar,
R4 delimita la corriente y la frecuencia de sintonizacion puede CAMBIAR LA RESISTENCIA R4 DE 2K7 A 3K3 si
para polarizar el transistor Q2 aparecen pitidos.
C1 & R5 es una configuración para hacer la sintonía - Recuerde usar una buena bobina de ferrita Am radio,
entre la bobina de ferrita y el capacitor variable. use las imágenes de la parte superior para guiarlo, si
decide construir la bobina, hágala especialmente
C3 es un condensador electrolítico de filtro diseñada para Am Radio.
Q3 funciona como un controlador del altavoz para amplificar en una - El transistor puede ser 2N2222, 2N2904 O CUALQUIER
configuración de retroalimetación. OTRO TRANSISTOR NPN DE USO GENERAL, PERO LE
RECOMIENDO UTILIZAR TRANSISTOR DE GERMANIO
R2, R3 y C5 polarizan el transistor y le dan más AC187 para obtener mejores resultados, porque la radio
ganancia. solo funciona con batería de 1.5 Voltios y el transistor de
germanio tiene un voltaje de ruptura de unión BE de 0.3
El altavoz puede ser cualquier altavoz pequeño, pero con una alta v y el transistor normal de silicio la unión BE es de 0,7 v.
impedancia de más de 4 ohmios para obtener mejores resultados,
pero puede usar el que desee :)
IMPORTANTE:
¡HAZ UNA RADIO AM DE 1.5V!: Página 3
Paso 3: Prototipo en Protoboard
Es muy importante antes hacer en una placa PCB el circuito para probarlo, y que mejor que una
protoboard? :)
Probemos, revisa todas las conexiones antes de conectar la batería, luego suelda el pinout de la bobina y el
capacitor variable.
PD: Agregué un pequeño video de la función del circuito de radio Am!
¡HAZ UNA RADIO AM DE 1.5V!: Página 4
Descargar ([Link]
[Link] …
([Link]
¡HAZ UNA RADIO AM DE 1.5V!: Página 5
Paso 4: Hacer el circuito y probar...
No se muestra la fabricación de PCB, pero agrego el Eche un vistazo a la placa PCB final con los
circuito final de PCB y el esquema en PDF. componentes soldados.
Nota: es la versión 2.0 del PCB: Realice algunos Montando la bobina de ferrita de la antena PCB y el capactiro
cambios que el original y es más pequeño :) variable en la caja, también agrego una pequeña bombilla de
1.5v (no led) alimentada por una sola batería de 1.5V.
Un pequeño espectáculo de las imágenes y la construcción
del circuito. Montaje final de la caja con el portapilas y un interruptor de
encendido/apagado como complemento.
Monté el parlante y lo pegué a la caja de madera,
perforé un agujero para el sonido, no es lo mejor
pero es útil :D
¡HAZ UNA RADIO AM DE 1.5V!: Página 6
¡HAZ UNA RADIO AM DE 1.5V!: Página 7
Descargar ([Link]
[Link] …
([Link]
Descargar ([Link]
[Link] …
([Link]
¡HAZ UNA RADIO AM DE 1.5V!: Página 8
Paso 5: RADIO AM 1.5V finalizada
Ok, lo hice en un solo día, espero que todas las personas estén visitando mi instructable, la radio es el mejor
pasatiempo de la palabra, puedes probar diferentes tipos o modificaciones de mi radio
- Se puede suministrar con batería de limón
- Llamada solar alimentada
- Energía eólica, etc.
- Suscríbete a mi canal en youtube y en instructables para proyectos fáciles de hacer más interesantes y
divertidos :)
