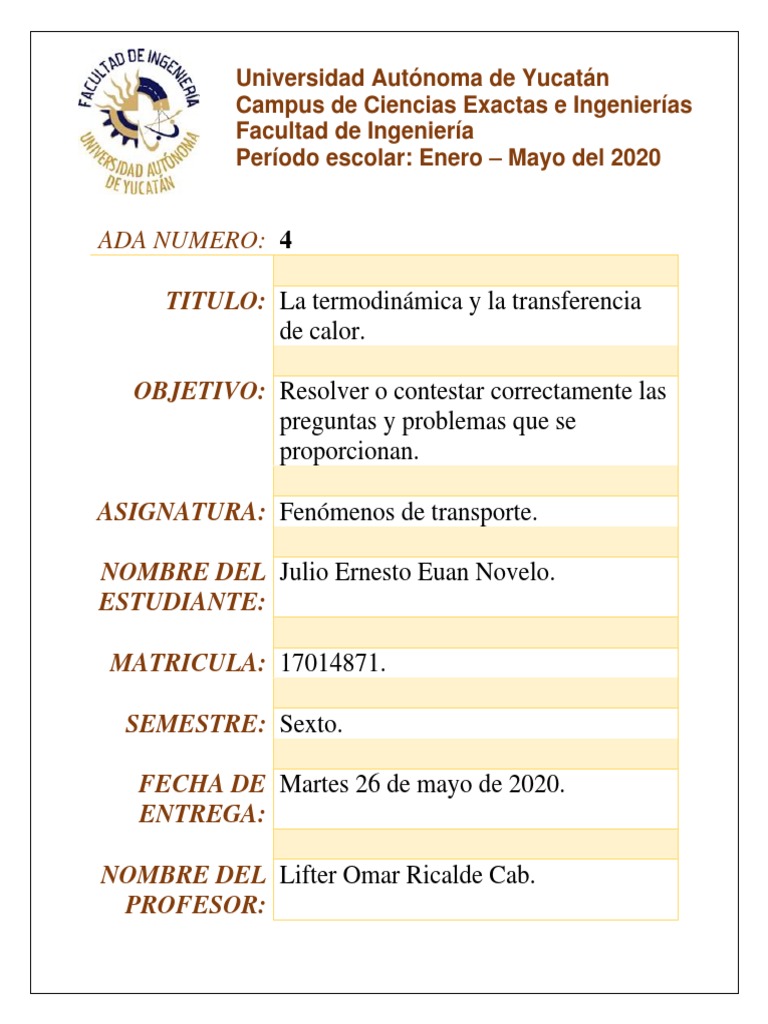

Universidad Autónoma de Yucatán

Campus de Ciencias Exactas e Ingenierías

Facultad de Ingeniería
Período escolar: Enero – Mayo del 2020

ADA NUMERO: 4

TITULO: La termodinámica y la transferencia

de calor.

OBJETIVO: Resolver o contestar correctamente las

preguntas y problemas que se
proporcionan.

ASIGNATURA: Fenómenos de transporte.

NOMBRE DEL Julio Ernesto Euan Novelo.

ESTUDIANTE:

MATRICULA: 17014871.

SEMESTRE: Sexto.

FECHA DE Martes 26 de mayo de 2020.

ENTREGA:

NOMBRE DEL Lifter Omar Ricalde Cab.

PROFESOR:
1. Resolver el ejercicio de la clase 1 de la unidad 3 que corresponde:
a) a la pared con una K no constante y
b) el ejercicio de la pared plana para el caso de un aislante.

a) Una expresión para el perfil de las temperaturas y la razón del flujo de calor cuando
la conductividad térmica del material de la pared varía linealmente con la
temperatura de acuerdo con la expresión

Solución:
Se considera lo siguiente:
𝑇0 − 𝑇𝐿
𝑄̇ = 𝑘𝑝𝑟𝑜𝑚 𝐴
𝐿
En donde 𝑘𝑝𝑟𝑜𝑚 es igual a:
𝑇𝐿 + 𝑇0
𝑘𝑝𝑟𝑜𝑚 = 𝑘0 (1 + 𝛽 )
2
Usando la ley de Fourier:
𝑑𝑇
𝑄̇ = −𝑘(𝑇)𝐴
𝑑𝑥
Consideramos 𝑄̇ 𝑦 𝐴 constantes, procedemos a realizar una integración de ambos lados
considerando las condiciones de frontera desde x=0, en donde 𝑇(0) = 𝑇1 hasta cualquier x,
en donde T(x)=T y sustituyendo k:
𝑥 𝑇
∫ 𝑄̇ 𝑑𝑥 = −𝐴 ∫ 𝑘 (𝑇)𝑑𝑇
0 𝑇1

𝛽(𝑇 2 − 𝑇12 )
𝑄̇ 𝑥 = −𝐴𝑘0 [(𝑇 − 𝑇1) + ]
2
Sustituyendo 𝑄̇ obtenemos que:
2 2𝑘𝑝𝑟𝑜𝑚 𝑥 2
𝑇2 + 𝑇+ (𝑇0 − 𝑇𝐿 ) − 𝑇02 − 𝑇0 = 0
𝛽 𝛽𝑘0 𝐿 𝛽
Como se hizo anteriormente se procede a despejar la ecuación cuadrática de tal manera que
podamos obtener la función para el perfil de las temperaturas:

1 1 2𝑘𝑝𝑟𝑜𝑚 𝑥 2
𝑇 (𝑥 ) = − ±√ − (𝑇0 − 𝑇𝐿 ) + 𝑇02 + 𝑇0
𝛽 𝛽 𝛽𝑘0 𝐿 𝛽

Para la razón de flujo de calor podemos utilizar:

𝑑𝑇
𝑄̇ = −𝑘𝐴
𝑑𝑥
Donde sustituyendo k se tiene:
𝑑𝑇
𝑄̇ = −(𝑘0 (1 + 𝛽𝑇))𝐴
𝑑𝑥
𝑄̇ 𝑑𝑥 = −𝑘0 𝐴𝑑𝑇 − 𝑘0 𝐴𝛽𝑇𝑑𝑇
Integramos ambos lados:
𝐿 𝑇𝐿 𝑇𝐿
∫ 𝑄̇ 𝑑𝑥 = −𝑘0 𝐴 ∫ 𝑑𝑇 − 𝑘0 𝐴𝛽 ∫ 𝑇 𝑑𝑇
0 𝑇0 𝑇0

𝛽
𝑄̇ 𝐿 = −𝑘0 𝐴 [𝑇𝐿 − 𝑇0 + (𝑇𝐿2 − 𝑇02 )]
2
𝑘0 𝐴 𝛽
𝑄̇ = − ( ) [𝑇𝐿 − 𝑇0 + (𝑇𝐿2 − 𝑇02 )]
𝐿 2

b) La transferencia de calor a través de un aislante Un contenedor refrigerado tiene

forma cúbica de lado igual a 2 m y paredes de aluminio de 5 mm de espesor aisladas
con una capa de 10 cm de corcho Durante el funcionamiento, una medición de la
temperatura de las superficies interna y externa es de 5 C y 20 C, respectivamente
Determine la carga de enfriamiento del refrigerador.

Solución:
Se tienen los siguientes datos:
➢ Temperatura 1= -5°C = 268K
➢ Temperatura 2= 20°C = 253K
➢ Grosor del aluminio= 5mm = 0.005m
➢ Grosor del corcho= 0.1m
➢ 𝑘𝐴 = 204𝑊/𝑚𝐾
➢ 𝑘𝐵 = 0.043𝑊/𝑚𝐾
➢ 𝑅𝐴 = 𝑟𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 𝑡é𝑟𝑚𝑖𝑐𝑎 𝑑𝑒𝑙 𝑎𝑙𝑢𝑚𝑖𝑛𝑖𝑜
➢ 𝑅𝐵 = 𝑟𝑒𝑠𝑖𝑠𝑡𝑒𝑛𝑐𝑖𝑎 𝑡é𝑟𝑚𝑖𝑐𝑎 𝑑𝑒𝑙 𝑐𝑜𝑟𝑐ℎ𝑜
➢ El área es de 4𝑚2
Se considera que se encuentra en un estado estacionario con una conducción del calor
unidimensional (despreciando los efectos de borde).
Se tiene de la ley de Fourier:
∆𝑇
𝑄̇ =
𝑅𝐴 + 𝑅𝐵
𝐿
𝑅=
𝑘𝐴
Se calculan las resistencias térmicas de cada material
𝐿𝐴 0.005𝑚
𝑅𝐴 = = = 6.1274𝑥10−6 𝐾/𝑊
𝑘𝐴 ∗ 𝐴 (204𝑊/𝑚𝐾) ∗ (4𝑚2 )
𝐿𝐵 0.1𝑚
𝑅𝐵 = = = 0.5813𝐾/𝑊
𝑘𝐵 ∗ 𝐴 (0.043𝑊/𝑚𝐾) ∗ (4𝑚2 )
Sustituimos:
∆𝑇 (293 − 268)𝐾
𝑄̇ = = = 43.006𝑊
𝑅𝐴 + 𝑅𝐵 6.1274𝑥10−6 𝐾/𝑊 + 0.5813𝐾/𝑊
Y al considerar las 6 caras, obtenemos:
43.006 ∗ 6 = 258.04𝑊
Si no se considerara la resistencia térmica A el valor sería de 258.0423189 W lo que nos
arroja una diferencia de al menos 0.01W.
2.Resolver los siguientes ejercicios del libro de Yunus A Cegel: a.
Problemas con el identificador: 1-14C, 1-15, 1-17, 1-18, 1-20, 1-13C.

1-13C ¿Cómo están relacionados entre sí el calor, la energía interna y la energía

térmica?
Solución:
La energía térmica es la forma sensible y latente de la energía interna, comúnmente se le
conoce como calor, aunque en realidad el calor es la forma de energía que se transfiere debido
a una diferencia de temperaturas.

1-14C Se calienta un gas ideal desde 50°C hasta 80°C a) a volumen constante, y b) a
presión constante. ¿Para cuál de los dos casos piensa que la energía requerida será
mayor? ¿Por qué?
Solución:
Se necesita mayor energía para el caso de presión constante, dado que el calor especifico a
presión constante es mayor que el calor especifico a volumen constante porque, en esta
condición se permite que el sistema se expanda y porque la energía para este trabajo de
expansión también debe suministrarse al sistema.
1-15 Un elemento resistor cilíndrico en un tablero de circuito disipa 0.8 W de potencia.
El resistor tiene 1.5 cm de largo y un diámetro de 0.4 cm. Suponiendo que el calor se va
a transferir uniformemente desde todas las superficies, determine a) la cantidad de
calor que este resistor disipa durante un periodo de 24 horas, b) el flujo de calor, y c) la
fracción de calor disipada desde las superficies inferior y superior.
Solución:
a) La cantidad de calor que el resistor disipa en un periodo de 24 horas asumiendo que
el calor se transfiere uniformemente puede expresar de la siguiente forma
𝑄 = 𝑄̇ Δ𝑡
̇
Donde 𝑄 es la razón de transferencia de calor, en este caso 0.8 𝑊 y Δ𝑡 es el tiempo,
podemos decir que
𝑄 = (0.8𝑊 )(24ℎ𝑟) = 19.2𝑊ℎ = 69.12 𝑘𝐽
Con 1 𝑊ℎ = 3600𝑊𝑠 = 3.6 𝑘𝐽

b) Para el flujo de calor podemos utilizar la siguiente ecuación dado que 𝑄̇ es uniforme
sobre el área del resistor
𝑞̇ = 𝑄̇ /𝐴
Donde A es el área del cilindro:
𝐴 = 2 ∗ 𝜋 ∗ 𝑟 ∗ ℎ + 2 ∗ 𝜋 ∗ 𝑟 2 = (2)(𝜋)(. 002𝑚)(. 015𝑚) + (2)(𝜋)(. 002)2
= 0.00021 𝑚2
Por lo tanto
.8 𝑊
𝑞̇ = = 3809.5 𝑊/𝑚2
. 00021𝑚2

c) Al suponer que la razón de transferencia de calor es uniforme, la transferencia de

calor es proporcional a la superficie, por lo que podemos decir que
. 8𝑊 . 8𝑊
𝑞̇ 𝑏𝑎𝑠𝑒 = 𝑄/̇𝐴𝑏𝑎𝑠𝑒 = 2
= = 66666.66𝑊/𝑚2
𝜋(. 002𝑚) . 000012 𝑚2
𝑞̇ 𝑡𝑜𝑡𝑎𝑙 4210.5
%𝑞̇ = = = .0631 ∗ 2 = .1263 ∗ 100 = 12.63%
𝑞̇ 𝑏𝑎𝑠𝑒 66666.66

1-17 Considere una casa con una superficie de piso de 200 𝒎𝟐 y una altura promedio
de 3 m, al nivel del mar, en donde la presión atmosférica estándar es 101.3 kPa.
Inicialmente, la casa está a una temperatura uniforme de 10°C. Ahora, se enciende el
calefactor eléctrico y funciona hasta que la temperatura del aire en la casa se eleva hasta
un valor promedio de 22°C. Determine cuánto calor es absorbido por el aire,
suponiendo que algo de éste se escapa a través de las grietas conforme el aire calentado
en la casa se expande a presión constante. También determine el costo de este calor si
el precio unitario de la electricidad en esa zona es de 0.075 dólar/kWh.
Solución:
La cantidad absorbido por el aire es simplemente el cambio de energía interna, y se puede
determinar de la siguiente manera:
Transferencia de energía al sistema = Aumento de energía del sistema
Lo que es igual a tener
𝑄 = Δ𝐻 = 𝑚𝑐𝑝 (𝑇2 − 𝑇1)
Donde 𝑚 es la masa de aire y la podemos calcular mediante la fórmula ya conocida de la
termodinámica, 𝑃𝑣 = 𝑚𝑅𝑇, donde 𝑣 es el volumen.
𝑣 = (200𝑚2 )(3𝑚) = 600𝑚3
𝑃𝑣 (101.3𝑘𝑃𝑎)(600𝑚3 )
𝑚= = = 748.3 𝐾𝑔
𝑅𝑇 (.287𝑘𝑃𝑎 ∗ 𝑚3 /𝑘𝑔 ∗ 𝐾) (10 + 273𝐾)
 𝑘𝐽
Por la literatura, sabemos que el calor especifico del aire: 𝑐𝑝 = 1007 𝑘𝑔∗°𝐶
𝑘𝐽
Teniendo todos estos datos 𝑄 = (748.3𝑘𝑔) ( 1.007 𝑘𝑔∗°𝐶 ) (22 − 10)°𝐶 = 9042.45 𝑘𝐽
Ahora para conocer el costo de este calor, sabemos que 1 𝑘𝑊ℎ = 3600 𝑘𝐽, y que el precio
unitario es de . 075 𝑑ó𝑙𝑎𝑟/𝑘𝑊ℎ, podemos decir que
𝐶𝑜𝑠𝑡𝑜 𝑑𝑒 𝑙𝑎 𝑒𝑛𝑒𝑟𝑔í𝑎 = (𝐸𝑛𝑒𝑟𝑔í𝑎 𝑢𝑠𝑎𝑑𝑎)(𝑃𝑟𝑒𝑐𝑖𝑜 𝑢𝑛𝑖𝑡𝑎𝑟𝑖𝑜)
9042.45
=( 𝑘𝑊ℎ) (. 075 𝑑ó𝑙𝑎𝑟/𝑘𝑊ℎ) = .019 𝑑ó𝑙𝑎𝑟.
3600

1-18 Se deja una plancha de 800 W sobre la tabla de planchar con su base expuesta al
aire. Cerca de 85% del calor generado en la plancha se disipa a través de la base, cuya
área superficial es de 150 𝒄𝒎𝟐 y el 15% restante a través de otras superficies.
Suponiendo que la transferencia de calor desde la superficie es uniforme, determine a)
la cantidad de calor que la plancha disipa durante un periodo de 2 horas, en kWh, b) el
flujo de calor sobre la superficie de la base de la plancha, en 𝑾/𝒎𝟐 , y c) el costo total
de la energía eléctrica consumida durante este periodo de 2 horas. Tome el costo
unitario de la electricidad como 0.07 dólar/kWh.
Solución:
a) Al suponer que la transferencia de calor es uniforme en la superficie, podemos decir
que la cantidad de calor que la plancha disipa en 2 horas está dada por:

𝑄 = 𝑄̇ Δ𝑡
Donde 𝑄̇ es la razón de transferencia de calor, en este caso 0.8 𝑊 y Δ𝑡 es el periodo
de tiempo que es este caso es de 2 horas, podemos decir que
𝑄 = (800𝑊 )(2ℎ) = 1.6𝑘𝑊ℎ
b) Para conocer el flujo de calor sobre la superficie de la base de la plancha, primero la
razón de transferencia de calor de la base, que es de un 85%
𝑄̇𝑏𝑎𝑠𝑒 = (. 85)(800𝑊 ) = 680 𝑊
𝑄̇𝑏𝑎𝑠𝑒 680𝑊
∴ 𝑞̇ = = = 45333.33 𝑊/𝑚2
𝐴𝑏𝑎𝑠𝑒 . 015𝑚2
c) El costo se puede calcular de la siguiente manera
𝐶𝑜𝑠𝑡𝑜 𝑑𝑒 𝑙𝑎 𝑒𝑛𝑒𝑟𝑔í𝑎 = (𝐸𝑛𝑒𝑟𝑔í𝑎 𝑢𝑠𝑎𝑑𝑎)(𝑃𝑟𝑒𝑐𝑖𝑜 𝑢𝑛𝑖𝑡𝑎𝑟𝑖𝑜)
𝑑ó𝑙𝑎𝑟
= (1.6 𝑘𝑊ℎ) (0.07 ) = .112 𝑑ó𝑙𝑎𝑟
𝑘𝑊ℎ
1-20 Se va a calentar una bola de aluminio de 15 cm de diámetro desde 80°C hasta una
temperatura promedio de 200°C. Tomando la densidad y el calor específico promedios
del aluminio en este rango de temperaturas como 𝝆 = 𝟐𝟕𝟎𝟎 𝒌𝒈/𝒎𝟑 y 𝒄𝒑 =
𝟎. 𝟗𝟎 𝒌𝑱/𝒌𝒈·°C, determine la cantidad de energía que necesita ser transferida a la bola.
Solución:
La cantidad de energía que necesita ser transferida a la bola no es más que un cambio en su
energía interna, por lo que podemos resolver este problema con lo siguiente:
𝐸 = Δ𝐻 = 𝑚𝑐𝑝 (𝑇2 − 𝑇1 )
𝑘𝑔 4
Donde 𝑚 = 𝜌 𝑣 = (2700 𝑚3 ) (3 𝜋(. 075𝑚)3 ) = 4.77 𝑘𝑔
Sustituyendo en la fórmula inicial
𝑘𝐽
𝐸 = (4.77 𝑘𝑔) ( .90 ) (200 − 80)°𝐶 = 515.16 𝑘𝐽
𝑘𝑔 °𝐶
515.16 kJ es la energía que necesita ser transferida a la bola para alcanzar los 200 °C.
3. Resolver los siguientes ejercicios del capítulo 19: “Propiedades
Térmicas”,
a) Problemas con el identificador: 19-11, 19-14, 19-15, 19-D1.
19-11 Calcule la densidad del hierro a 700°C, dado que su densidad a la temperatura
ambiente es 7.870 𝒈/𝒄𝒎𝟑 . Suponga que el coeficiente volumétrico de dilatación térmica,
𝜶𝒗 , es igual a 3 𝜶𝒍 .
Solución:
Sabemos que, el cambio de volumen con la temperatura puede calcularse con la siguiente
ecuación:
Δ𝑉
= 𝛼𝑣 Δ𝑇
𝑉𝑜
Donde Δ𝑉 es el cambio de volumen, y por conocimiento general sabemos que la densidad
puede expresarse de la siguiente manera:
𝑚 𝑚
𝜌= ∴ 𝑉=
𝑉 𝜌
Sustituyendo obtenemos:
𝑚𝑓 𝑚𝑜
( )
𝜌𝑓 − 𝜌𝑜
𝑚𝑜 = 𝛼𝑣 (𝑇𝑓 – 𝑇𝑜 )
𝜌0
Como la masa no cambia podemos decir que:
𝑚 𝑚
( )
𝜌𝑓 − 𝜌𝑜
𝑚 = 𝛼𝑣 (𝑇𝑓 – 𝑇𝑜 )
𝜌0
Despejando:
𝜌0 − 𝜌𝑓
(𝑚 ( 𝜌 𝜌 ))
0 𝑓
𝑚 = 𝛼𝑣 (𝑇𝑓 – 𝑇𝑜 )
𝜌0

(𝜌0 𝑚(𝜌0 −𝜌𝑓 ))

= 𝛼𝑣 (𝑇𝑓 – 𝑇𝑜 )
𝑚𝜌0 𝜌𝑓
Eliminando tenemos que:
𝜌0 𝜌𝑓 𝜌0
− = 𝛼𝑣 (𝑇𝑓 – 𝑇𝑜 ) ∴ − 1 = 𝛼𝑣 (𝑇𝑓 – 𝑇𝑜 )
𝜌𝑓 𝜌𝑓 𝜌𝑓
Lo que nos interesa conocer es la densidad final por lo que despejamos y sustituimos los
datos que se conocen:
 𝑔
𝜌0 7.870 3
𝜌𝑓 = → 𝜌𝑓 = 𝑐𝑚
3 𝛼𝑙 (𝑇𝑓 – 𝑇𝑜 ) + 1 3 𝛼𝑙 (700°𝐶 − 𝑇𝑜 ) + 1

Asumiendo que la temperatura ambiente es de 20° y que 𝛼𝑙 del hierro es de 11.8𝑥10−6 °𝐶 −1 , tenemos
que:
𝑔
7.870 𝑔
𝑐𝑚3 = 7.685
3 (11.8𝑥10−6 °𝐶 −1 )(700°𝐶 − 20°𝐶) + 1 𝑐𝑚3
19-14 ¿Hasta qué temperatura deben calentarse una barra cilíndrica de tungsteno de
15.025 mm de diámetro y una placa de acero 1025 que tiene un orificio circular de
15.000 mm de diámetro para que la barra se ajuste perfectamente en el orificio?
Suponga que la temperatura inicial es 25°C.
Solución:
Utilizaremos la ecuación de dilatación térmica:
∆l
= αl ∆T
l0
Despejamos la ecuación para dejarla en términos de la temperatura final:
∆l
l
∆T = 0
αl
∆l
l
TF = 0 + T0
αl
Con αl del acero 1025 conocida de 12x10−6 °C −1, sustituimos los datos en la ecuación:
15mm − 15.025mm
15.025mm 1.666𝑥10−3
TF = + 25°C = °𝐶 + 25°𝐶
4.5x10−6 °C −1 12𝑥10−6
TF = −344.75°C
Esto nos dice que la barra de tungsteno debe enfriarse para poder ajustarse al orificio.
(a)Calcule el flujo de calor a través de una hoja de latón de 7.5 mm (0.30 pulg) de espesor
si las temperaturas en las dos caras son 150 y 50°C (302 y 122°F); suponga un flujo de
calor en estado estacionario. (b) ¿Cuál es la pérdida de calor por hora si el área de la
hoja es 𝟎. 𝟓 𝒎𝟐 (𝟓. 𝟒 𝒑𝒊𝒆𝒔𝟐 )? (c) ¿Cuál será la pérdida de calor por hora si se emplea un
vidrio de sosa-cal en lugar de latón? (d) Calcule la pérdida de calor por hora si se utiliza
latón y se aumenta el espesor a 15 mm (0.59 pulg).
Solución:
a) Suponiendo un flujo de calor en estado estacionario podemos usar la siguiente
𝑑𝑇
ecuación: 𝑞 = −𝑘 𝑑𝑥

Donde k es el coeficiente de conductividad térmica, en este caso 𝑘 = 120 𝑊/𝑚𝐾 y

𝑊 423𝐾−323𝐾
conociendo las temperaturas, tenemos que: 𝑞 = −120 𝑚𝐾 ( 0.0075𝑚
)

𝑞 = 1,600,000 𝑊/𝑚2
b) Podemos utilizar la siguiente ecuación para solucionar el inciso
𝑑𝑇
𝑞 = −𝑘𝐴
𝑑𝑥
Conociendo los datos que se nos piden, sustituimos:
𝑊 423𝐾 − 323𝐾
𝑞 = −120 (0.5𝑚2 ) ( )
𝑚𝐾 0.0075
𝑞 = 800,000𝑊
c) Se propone:
𝑑𝑇
𝑞 = −𝑘
𝑑𝑥
Teniendo en cuenta que el vidrio de sosa-cal tiene una 𝑘 = 1.7 𝑊/𝑚𝐾, sustituimos
en la ecuación:
𝑊 423𝐾 − 323𝐾
𝑞 = −1.7 ( )
𝑚𝐾 0.0075𝑚
𝑞 = 22666.66 𝑊/𝑚2

d) Al igual que en el inciso b), utilizamos la siguiente ecuación

𝑑𝑇
𝑞 = −𝑘𝐴
𝑑𝑥
Con los datos ya conocidos, sustituimos:
𝑊 423𝐾 − 323𝐾
𝑞 = −120 (0.5𝑚2 ) ( )
𝑚𝐾 0.015𝑚
𝑞 = 400,000𝑊
19-D1. Deben instalarse unos rieles de ferrocarril fabricados con acero 1025 en una
época del año en que la temperatura media es de 4°C (40°F). Si se deja un espacio en la
unión entre los rieles de 5.4 mm (0.210 pulg), y los rieles tienen una longitud estándar
de 11.9 m (39 pies), ¿cuál es la temperatura más alta posible que se puede tolerar sin la
introducción de esfuerzos térmicos?
Solución:
Para este problema, se propone trabajar con siguiente ecuación:
∆𝑙
= 𝛼𝑙 ∆𝑇
𝑙0
La temperatura que nos interesa conocer para evitar la introducción de esfuerzos térmicos
∆𝑙
𝑙0
es la temperatura final, por lo que la despejamos de la ecuación, obteniendo: 𝑇𝐹 = + 𝑇0
𝛼𝑙

Teniendo en cuenta que la 𝛼𝑙 del acero 1025 es de 12𝑥10−6 °𝐶 −1, sustituimos:

0.0054𝑚
𝑇𝐹 = 11.9𝑚 + 4°𝐶
12𝑥10−6 °𝐶
𝑇𝐹 = 41.81°𝐶
La temperatura más alta posible que se puede tolerar es de 41.81°C.
Bibliografía
Capitulo 19. Propiedades térmicas. (s.f)
Cengel, Y. A., & Ghajar, A. J. (2011). INTRODUCCIÓN Y CONCEPTOS BÁSICOS. En
Y. A. Cengel, & A. J. Ghajar, Transferencia de calor y masa (4ta ed., págs. 2-62).
México: McGRAW-HILL/INTERAMERICANA EDITORES, S.A. DE C.V.
