UNIVERSIDAD NACIONAL

DE BARRANCA

ESCUELA PROFESIONAL DE INGENIERIA CIVIL

INSTALACIONES
SANITARIAS

SISTEMA INDIRECTO DE
ABASTECIMIENTO DE AGUA

Mag. Ing. Yanett Yolanda Landívar Escalante

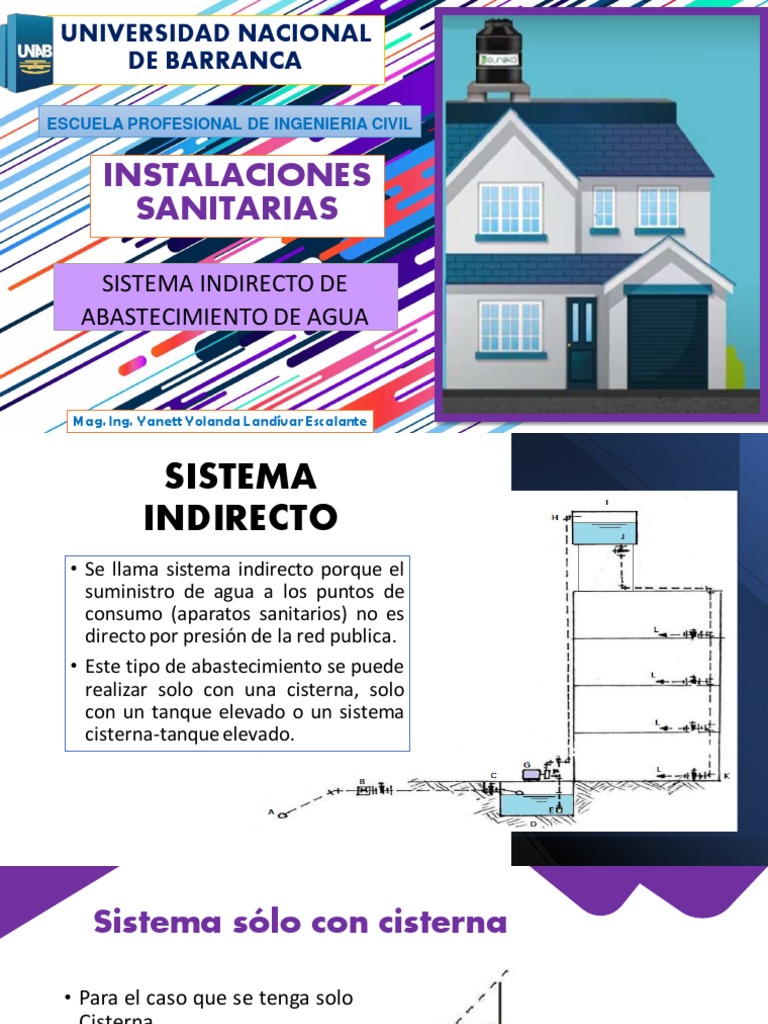

 SISTEMA
INDIRECTO
• Se llama sistema indirecto porque el
suministro de agua a los puntos de
consumo (aparatos sanitarios) no es
directo por presión de la red publica.
• Este tipo de abastecimiento se puede
realizar solo con una cisterna, solo
con un tanque elevado o un sistema
cisterna-tanque elevado.
 Sistema sólo con cisterna

• Para el caso que se tenga solo

Cisterna

V = Dotación en 1 día
 Sistema sólo con Tanque Elevado
• Para usar este sistema, se debe comprobar que la
presión de la matriz llene directamente el tanque
elevado. Generalmente sucede que durante
algunas horas del día o de la noche se cuenta con
la presión necesaria para llenar el T.E.
• La ventaja es que no requiere equipo de bombeo.
• Las desventajas es que puede quedarse
desabastecido, por lo que es sumamente
importante calcular con el 100% de la dotación.

V = Dotación en 1 día

• Además de incrementar el peso muerto sobre la

estructura del edificio.
Sistema con cisterna, equipo de bombeo y
tanque elevado
▪ Este sistema es adecuado cuando existe un
correcto diseño en cuanto a capacidades
de la cisterna y del tanque elevado.

▪ El volumen de la cisterna:
3
𝑉𝑐 = 𝑉𝑇𝐷
4
▪ El volumen del tanque elevado:
1
𝑉𝑇𝐸 = 𝑉𝑇𝐷
3
→ En ambos casos no debe ser menor a 1m3
 Sistema Mixto
• Cuando las presiones en la red pública
lo permitan, los pisos o niveles
inferiores pueden ser alimentados en
forma directa y los superiores en forma
indirecta.
• Este sistema tiene la ventaja de que se
requieren capacidades de cisterna y
tanque elevado más pequeñas que en
el método indirecto, lo mismo que
bombas de menor capacidad.
CRITERIOS PARA EL DISEÑO DE LA CISTERNA
RESIDENCIAS O EDIFICIOS DE POCA ALTURA
• Ubicación: Pueden estar ubicados en
patios interiores, jardines interiores, etc.
Se debe procurar que la cisterna esté en
un mismo plano que el tanque elevado.
• Relación entre ancho y largo: Se
recomienda que sea 1:2 ó 1:2 ½, de
ninguna manera sección cuadrada.
• La altura de succión: se recomienda que
no sea mayor de 2 ó 2.5 m.
• La cisterna debe ser de material
resistente e impermeable y dotados de
los dispositivos necesarios para su
correcta operación, mantenimiento y
𝑉𝐶 limpieza. Se recomienda que sea de
𝑄𝐿𝐿𝐶 = concreto armado.
𝑇
 TANQUE ELEVADO
Siempre debe ubicarse en la parte más alta del
edificio y debe armonizar en lo posible con todo
el conjunto arquitectónico, de preferencia debe
estar en el mismo plano vertical de la cisterna
para que sea más económico.
Tipos de Tanque Elevado.
•Prefabricados:
Pueden ser de plástico, polietileno HDPE u
otros, con capacidades que varíen de 250 lit a
5,000 litros.
•De Concreto Armado:
Deben ser de sección cuadrada y debe tener un
almacenamiento mínimo de 1 m3 y debe ser
interiormente revestida con impermeabilizante.
 CAUDAL DE BOMBEO
El cálculo del caudal de bombeo se realiza de la siguiente manera:
𝑄𝑏 : caudal de bombeo
𝑉𝑇𝐸 𝑉𝑇𝐸 : volumen del tanque elevado
𝑄𝑏 = T : tiempo de llenado del tanque elevado (máximo 2 horas)
𝑇
 EQUIPO DE BOMBEO
La potencia de la bomba se calculan teóricamente de tal manera que los
resultados obtenidos serán referenciales. Las potencias son teóricas ya que
las potencias reales son variables de acuerdo a las marcas y modelos de las
bombas.
𝑄𝑏 𝑥 𝐻𝐷𝑇 Donde:
𝑃𝐵 = 𝑃𝐵 : Potencia del equipo de bombeo en
75 𝑛 HP
𝑄𝑏 : Caudal de bombeo en l/s
𝐻𝐷𝑇 : Altura dinámica total en m
n : Eficiencia teórica
Altura dinámica total Donde:
𝑃𝑆 : presión de salida en el punto más desfavorable
𝐻𝐷𝑇 = 𝑃𝑠 + ℎ𝑒 + ℎ𝑓 + ℎ𝑠 ℎ𝑒 : altura estática
ℎ𝑓: perdida de carga
ℎ𝑠: altura de succión

ℎ𝑓 = ℎ𝑓𝑠 + ℎ𝑓𝑖

ℎ𝑓𝑠: pérdida en la tubería de succión

ℎ𝑓𝑖: pérdida en la tubería de impulsión
 DISEÑO DE LA TUBERÍA DE
IMPULSIÓN Y SUCCIÓN
Tubería de Impulsión.- es aquella que extrae el agua
de la cisterna y lo une al tanque elevado. Esta tubería debe
ser lo más corto posible para evitar pérdidas de carga.
 D2 4 QB
Como QB = VA = V  D=Ø=
4 V

El RNE nos da Ø de las tuberías de impulsión en

función al gasto a bombearse. QB (lit/s) Ø de la Tubería de
Impulsión
Hasta 0.5 ¾"
Tubería de Succión.- Se asume que el Hasta 1.0 1"
Hasta 1.60 1 ¼"
diámetro es igual al diámetro inmediatamente Hasta 3.00 1 ½"
superior al de la tubería de impulsión. Hasta 5.00 2"
Hasta 8.00 2 ½"
Hasta 15.00 3"
Hasta 25.00 4"
• Ejercicio 1: En un edificio de 6 pisos habitan 100 personas, siendo la altura
existente entre la bomba y el T.E. 30 m, la altura de succión 2.5 m. Calcular la
potencia de la bomba centrífuga,.
Datos:
• Población = 100 personas
• Dotación= 200 lit/per/día
• He = 30 m
• n = 0.60
• Hs = 2.5 m
Solución:
• 𝑉𝑇𝐷 = 100 personas x 200 lit/per/día = 20 000 lit/día = 20m3
1 1
𝑉𝑇𝐸 = 𝑉𝐶𝐷 = 20 = 6.67 𝑚3
3 3
 𝑉𝑇𝐸 6.67
𝑄𝑏 = = = 0.93 𝑙/𝑠
𝑇 2 60 (60)

Entonces el diámetro de impulsión es de 1” y succión de 1 ¼”

107 𝐿 𝑄1.85
ℎ𝑓i = = 4.25 V =1.84 m/s
5.813 𝐶 1.85 𝐷4.87
ok
107 𝐿 𝑄1.85
ℎ𝑓S = = 0.12 V =1.18 m/s
5.813 𝐶 1.85 𝐷4.87

ℎ𝑓 = ℎ𝑓i + ℎ𝑓S = 4.37

𝐻𝐷𝑇 = 𝑃𝑠 + ℎ𝑒 + ℎ𝑓 + ℎ𝑠 = 2 + 30 + 4.37+2.5 = 38.87m

𝑄𝑏 𝑥 𝐻𝐷𝑇 0.93 𝑥 38.87

𝑃𝐵 = = = 0.80 𝐻𝑃 ≈ 1 𝐻𝑃
75 𝑛 75 𝑥 0.60
Ejercicio 2 : Se tiene una edificación de un establecimiento de salud que consta de
los siguientes ambientes: 02Consultorio de Niños, 02 consultorio ginecológico, 02
consultorio de obstetricia, una sala de partos con 02 camas, un ambiente puerperio
con 04 camas, 01 ambiente de niños de 06 camas, 03 áreas de oficinas
administrativas de 12.25m2 cada una, áreas verdes de 78.50m2, 01 comedor de
48.5m2. El tiempo de llenado del Tanque elevado es de 2 horas, la altura de succión
es 2.2 m, mientras que el tanque elevado está ubicado a una altura de 7.5m.
Además, la eficiencia de la bomba es de 65%. Usando C=100. Se pide calcular:
a) Dotación total diaria
b) Volumen de la cisterna
c) Volumen del tanque elevado
d) Caudal de Bombeo y diámetro de tuberías de impulsión y succión
e) Potencia de la bomba
1. Calculo de dotación total diaria
• 02 consultorios de niños:
• 02 consultorio ginecológico:
• 02 consultorio obstetricia:
• 01 sala partos:
• 01 ambiente puerperio:
• 01 ambiente de niños:
• 03 oficinas administrativas:
• Área verde:
• 01 comedor:
• Volumen Total Diaria =VTD= 3000+7200+2802.5 = 13002.5litros
2 x 500 Litros/día = 1000
2 x 500 Litros/día = 1000
2 x 500 Litros/día = 1000
3000 Litros/día
2 camas x 600 l/dia por cama = 1200
4 camas x 600 l/dia por cama = 2400
6 camas x 600 l/dia por cama = 3600
7200 Litros/día
3x 12.25m2 x 6 Lt/díaxm2 = 220.5
78.50 m2 x 2 Lt/díaxm2 = 157
48.5 m2 x 50 Lt/m2 = 2425
2802.5 Litros/día
 Diseño de la Cisterna

3 3
𝑉𝑐 = 𝑉𝑇𝐷 VC = (13002.5) Vc = 9.75 m3 ≈ 10 m3
4 4

Diseño del Tanque Elevado

1 1
𝑉𝑇𝐸 = 𝑉𝑇𝐷 VTE = (13002.5) VTE = 4.334 m3 ≈ 5 m3
3 3

Caudal de Bombeo:
TE
QB = QB =
4334.17
T Qb=0.602 l/s
2 x 3600

→ de la tabla para QB = 0.602 l s

 Ø i = 1"
Ø S = 1 1 / 4"
Calculando Hf:

10 7 (1.1 x 0.0022 ) (0.602 )

1.85
HfS = = 0.11 m
5.813 (100 ) (1.25)
1.85 4.87
Lti = (L +10% L),
10 7 (1.25 (0.0075)) (0.602 ) Lts = (L + 25%L)
1.85
Hfi = = 1.12 m
5.813 (100 ) (1 )4.87
1.85

H DT = 2.2 + 7.5 + (1.23) = 10.93 m

𝐻𝐷𝑇 = 𝑃𝑠 + ℎ𝑒 + ℎ𝑓 + ℎ𝑠 = 2 + 7.5 + 1.23 +2.2 = 12.93 m

𝑄𝑏 𝑥 𝐻𝐷𝑇 0.602 𝑥 12.93

𝑃𝐵 = = = 0.159 𝐻𝑃 ≈ 0.5 𝐻𝑃
75 𝑛 75 𝑥 0.65
3.- Diseñar la tubería de alimentación (verificando velocidad y presiones) para suministrar agua

potable mediante un sistema indirecto a un local que cuenta con una discoteca de 180m2, un teatro

de 250 asientos y un casino de 350m2. La P.M se indica, la Ps=2.5m y el medidor 1 m de longitud

equivalente despreciable, además la cisterna debe llenarse en 4 horas.

a) Volumen de cisterna
b) Diámetro del medidor
c) Diametro de la tubería de entrada a la cisterna
Datos
PM= 17.5 m.c.a
Ps=2.5m
Ht= 1m
L = 43m
T = 4 horas
1. Calculo de dotación total diaria
Discoteca 180 m2 x 30 L = 5,400
Teatro 250 asientos x 3L = 750
Casino 350m2 x 30 L = 10,500
16,650 Litros/día

Volumen Total Diaria =VTD= 16,650 Litros

• Cálculo de la carga disponible
𝐻𝑓 = 𝑃𝑀 − 𝐻𝑡 − 𝑃𝑠

𝐻𝑓 = 17.5 − 0.9 − 2.5 = 14.1 𝑚. 𝑐. 𝑎 𝐻𝑓 = 20.05 lb/pulg2

Diseño de la Cisterna

3 3𝑥 16,650
𝑉𝑐 = 𝑉𝑇𝐷 = = 12,487.5 = 12.5 𝑚3
4 4
Gasto de entrada
𝑉𝐶 12487.5
𝑄𝐿𝐿𝐶 = = = 0.87 𝑙/𝑠
𝑇 4𝑥(3600)

Gasto = = 13.79 g.p.m

• Selección del medidor
𝑯𝑴á𝒙𝒊𝒎𝒂 𝒅𝒆𝒍 𝒎𝒆𝒅𝒊𝒅𝒐𝒓 = 𝟓𝟎% H = 0.5 (20.05) = 10.027 𝑯𝑴á𝒙𝒊𝒎𝒂 𝒅𝒆𝒍 𝒎𝒆𝒅𝒊𝒅𝒐𝒓 = 10.03 lb/pulg2

Gasto = = 13.79 g.p.m

Diámetro Presión Pérdidas

¾” 3.4 2.39 m
5/8” 9.8 6.89 m
Por lo tanto, se selecciona el
medidor de 3/4”

La nueva perdida de carga será:

𝑯𝒇 = 𝟏𝟒. 𝟏 − 𝟐. 𝟑𝟗 = 𝟏𝟏. 𝟕𝟏 𝒎. 𝒄. 𝒂
Selección de la tubería de entrada a la cisterna:

𝑄 = 0.87 𝑙/𝑠
L = 43 m
Ø = 1” (asumido)
Longitud Equivalente
01 codo de 45°x 1” 0.40
02 válvula compuerta 1” 0.40 Lt = 43 +2.2 = 45.2 m
02 codo de 90°x 1” 1.40
2.20

107 𝐿 𝑄1.85
ℎ𝑓 = ℎ𝑓 = 5.66 m 𝑉 = 1.72 m/s ok
5.813 𝐶1.85 𝐷4.87

𝒉𝒇 = 5.66 m < 11.71 m ok
