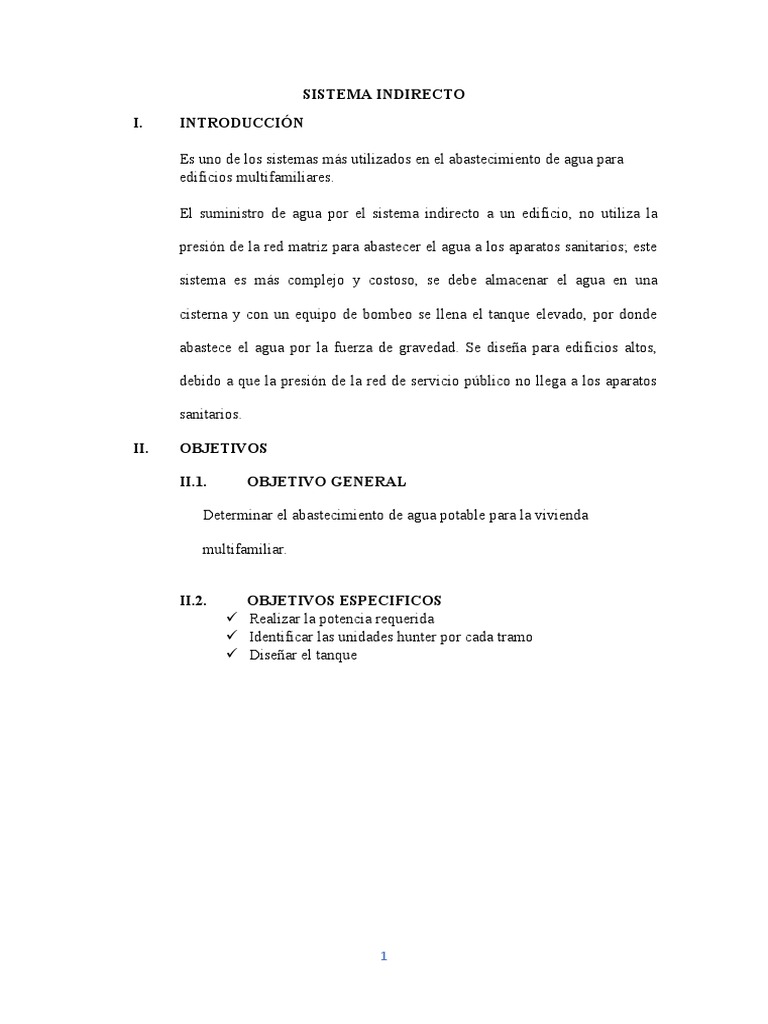

SISTEMA INDIRECTO
I. INTRODUCCIÓN
Es uno de los sistemas más utilizados en el abastecimiento de agua para
edificios multifamiliares.
El suministro de agua por el sistema indirecto a un edificio, no utiliza la
presión de la red matriz para abastecer el agua a los aparatos sanitarios; este
sistema es más complejo y costoso, se debe almacenar el agua en una
cisterna y con un equipo de bombeo se llena el tanque elevado, por donde
abastece el agua por la fuerza de gravedad. Se diseña para edificios altos,
debido a que la presión de la red de servicio público no llega a los aparatos
sanitarios.
II. OBJETIVOS
II.1. OBJETIVO GENERAL
Determinar el abastecimiento de agua potable para la vivienda
multifamiliar.
II.2. OBJETIVOS ESPECIFICOS
Realizar la potencia requerida
Identificar las unidades hunter por cada tramo
Diseñar el tanque
1
III. PARTES
El sistema tiene una red de acometida que abastece de agua a una cisterna, el
agua de la cisterna es transportada por medio de un equipo de bombeo hasta
un tanque elevado y del tanque elevado sale la red que alimenta al edificio.
III.1. SISTEMA INDIRECTO
2
III.2. SISTEMA MIXTO
El sistema mixto es un sistema directo e indirecto; con el sistema directo
se puede abastecer hasta un tercer piso y con el sistema indirecto los
demás pisos.
3
III.3. SISTEMA SOLAMENTE CON TANQUE ELEVADO
Este sistema se abastece el edificio directamente al tanque elevado, se
debe comprobar que con la presión de la matriz llegue el agua al tanque
elevado con el 100 % de la dotación.
4
IV. VENTAJAS DEL SISTEMA INDIRECTO
La principal ventaja es que el sistema permite almacenar agua en la cisterna
y en el tanque elevado, en caso que se produzca un corte de agua por parte
de la administradora del agua. que puede abastecer de agua al edificio para
un día o dos días en forma restringida.
El tanque elevado abastece por gravedad, que permite tener una presión
constante en la red, obteniendo un funcionamiento eficiente en los aparatos
sanitarios y en el sistema de agua caliente, dando confort al usuario.
V. DESVENTAJAS DEL SISTEMA INDIRECTO
La desventaja del sistema, es muy costosa en su instalación y su
mantenimiento.
También tiene el peligro que el agua pueda contaminarse en la cisterna y en
el tanque elevado, si no se tiene estos almacenamientos bien resguardados y
con un buen mantenimiento.
VI. ALMACENAMIENTO Y REGULACIÓN
4.1. LA CISTERNA
Es el depósito de agua con un volumen útil, que se calcula con las ¾
partes de la dotación de agua para el uso del edificio.
4.2. TANQUE ELEVADO
Tanque elevado, es el depósito de agua con un volumen útil, que se
calcula con un 1/3 de la dotación de agua del edificio. Se instala en la
parte alta del edificio.
El almacenamiento de agua en la cisterna y tanque elevado, regula la
dotación de agua para el consumo de un día en el edificio.
5
VII. CISTERNA
VII.1. CISTERNA PARA EDIFICIOS BAJOS
La capacidad mínima absoluta de una cisterna es de 1 m3 . Se ubica
generalmente en el subsuelo o sótano con dimensiones en la proporción
1:2 ó 1:1
La cisterna deberá ubicarse a una distancia mínima de 2 metros de los
muros medianeros y desagües. En caso de no cumplir este requisito,
deberá construirse un muro de concreto armado entre el edificio y la
cisterna a una distancia mínima de la cisterna de 0.30 m., este espacio
debe rellenarse con piedra partida de 1” hasta una profundidad de 0.50
m. por debajo del fondo de la cisterna
Para extraer el agua de la cisterna tiene un equipo bombeo y de acuerdo a
su posición, puede ser de succión negativa o de succión positiva
La distancia mínima de la entrada de agua al techo de la cisterna, es de
20 cm. y del nivel máximo del agua al techo es de 45 cm., la altura de la
salida del rebose al nivel de agua de la cisterna, es de 10 cm.
6
7
VIII. AGUA CONTRA INCENDIO
El agua contra incendio se almacena en el tanque elevado y se llena con
el primer bombeo.
El agua contra incendio, se calcula con un caudal de 3 lts/seg. para
cualquier edificio y con 8 lts/seg. para edificios industriales, con un
tiempo de incendio para 30 minutos, tiempo suficiente para que lleguen
los bomberos y puedan alimentar de agua al tanque por la siamés.
A.C.I.= 3 lts./seg x 2 mangeras x 30 minutos x 60 seg/minuto = 10,8 m3
1000 lts./m3
La tubería de alimentación a los gabinetes de cada piso es de un diámetro
de 2 ½”, pero, para el último piso se debe verificar si el diámetro permite
una presión de 10 m.c.a. en las mangueras del gabinete.
IX. CÁLCULO DE LA ACOMETIDA
La acometida, se calcula con un caudal que llene la cisterna en 4 horas y
utilizando el sistema directo
X. CÁLCULO DEL EQUIPO DE BOMBEO
X.1. TUBERÍA DE SUCCIÓN Y DE DESCARGA
1)Se fija la presión que debe ingresar el agua en el tanque
2)Calcular el volumen del tanque elevado
3)Calcular la altura dinámica H = Hs+Hd+hfs+hfd+ps
4)Calcular el caudal de bombeo (Qb) para llenar el tanque elevado
en 2 horas 5)Calcular los diámetros de succión y descarga, con el
caudal de bombeo Qb en la tabla del R.N.E.
8
6)Con los diámetros y el caudal, se calcula la pérdida de carga en las
tuberías de succión y de descarga
X.2. CÁLCULO DEL EQUIPO DE BOMBEO
La bomba o electro bomba, se calcula con la siguiente fórmula de
potencia.
HP = Potencia en caballos de fuerza
Qb = Caudal de bombeo en lts/seg.
H = Altura dinámica en m
η = Coeficiente de seguridad que va de 0,5 a 0,8
La carga dinámica H tiene los siguientes componentes:
H = Hs + Hi + hfs + hfi + Ps
Hs = Altura dinámica de la tubería de succión
Hi = Altura dinámica de la tubería de impulsión
hfs = Pérdida de carga en la tubería de succión
hfi = Pérdida de carga en la tubería de impulsión
Ps = Presión de salida del agua en el tanque elevado
9
XI. CALCULOS
SITEMA
INDIRECTO
DATOS:
Altura del primer nivel= 3.20 m
Altura del segundo nivel= 3.00 m
Tubería
PVC
Presión de la matriz = 42.00 mca
Presion de salida de agua en los aparatos sanitarios = 2.00 mca
presión de salida= 2.50 mca
Presión de carga del medidor = 1.00 mca
según la base de datos de la EPS MARAÑÓN, la
1.50 m
profundidad de la red Matriz es de=
Longitud de tubería de succión =Ls= 21.23 21.25
Altura de tubería de Descarga = Hd= 20.25 m
Altura de de tubería de succión = Hs= 2.00 m
Longitud de tubería de succión =Ls= 3.30 m
n= 0.8
CÁLCULO DE LA ACOMETIDA
CALCULAR EL VOLUMEN DE LA CISTERNA Vc, UTIIZANDO LAS
TABLAS DE DOTACIÓN DEL R.N.E
10
TENGO 1 DORMITORIO POR
DEPARTAMENTO
DORMITORIOS POR
PISO DOTACIÓN
PISO 1 - - -
PISO2 - - -
PISO3 2 500 1000
PISO4 2 500 1000
PISO 5 2 500 1000
SUMA 3000 L/d
DOTACIÓ
N= 3000 l/día
Vc = 3/4 de la dotación
Vc = 2250.00 L
Vc = 2.25 m3
2 CALCULAR EL CAUDAL (Q) QUE DEBE PASAR POR LA TUBERÍA
PARA LLENAR LA CISTERNA EN 4 HORAS
- Caudal de Acometida
El tiempo (t) de llenado de la cisterna es de = 4.00 h
Q = Vc/t
Q= 0.16 L/S
FIJAR LA PRESIÓN DE SALIDA EN LA
3 CISTERNA
- Pérdida de Carga Disponible:
11
H= 1.50 m
CALCULAR LA PERDIDA DE CARGA
4 DISPONIBLE
hfd = P.M. - H - Ps
hfd = 38.00 mca
CALCULAR LAS LONGITUDES EQUIVALENTES DE
5 LOS ACCESORIOS
_ Cálculo de las longitudes de los accesorios se le considera tubería de 1/2"
1 Codo de 45° Radio Medio = 0.3
2 Válvulas de Compuerta = 0.2
1 Válvula de Flotador = 0.5
1 Medidor = 1.0
2.00 m
TRAMO L (m) Le (m) LT (m) Q (l/s) Q (m3/h) Ø (Pulg.) S hfPRESIÓ
N (m.c.a.)
R-S 25.41 2.00 27.41 0.16 0.576 1/2 0.52 14.25 26.25
_Pérdida de Carga Disponible (hfd) debe ser menor a la Pérdida del Cálculo
con los diámetros elegidos:
38.00 > 14.25 CUMPLE
_La Presión en el punto mas desfavorable debe ser mayor a la de la Presión de
salida en los Aparatos Sanitarios:
26.25 > 2.50 CUMPLE
12
Por tanto el tanque elevado tendrá las siguientes dimensiones
estructurales:
X (m) Y (m) Z (m)
4.30 2.30 2.33
Altura de ingreso del agua al tanque elevado:
2.33 - 0.15 - 0.20
1.98 m
Volumen efectivo de agua contra incendio:
X (m) Y (m) Z (m)
4.00 2.00 1.35 = 10.80 m3
8 CÁLCULO DEL EQUIPO DE BOMBEO
13
- Caudal de Bombeo:
El tiempo (t) de llenado del tanque elevado es de = 2.00 h
Qb = Vte/t
3000
Qb=
2 h∗3600 s/h
Qb = 0.14 L/S
Con este caudal se obtiene los diametros de tubería de descarga y de
succion:
Ø de Succión: 1"
Ø de Descarga: 3/4"
- Cálculo de las pérdidas de carga por metro lineal:
Con los diámetros obtenidos se ingresa al ábaco de tubería galvanizada y
se obtiene las perdidas de carga por metro lineal:
Tubería de succión:
Qb = 0.14 L/S
Ø= 1"
m.c.a. por metro
0.0055
S= lineal
Tubería de descarga:
Qb = 0.14 L/S
Ø= 3/4"
14
se obtiene:
m.c.a. por metro
0.0320
S= lineal
En las longitudes de tubería de Succión se le adiciona 10% por accesorios:
Ls = 3.30 m
Ls real = 3.63 m
Longitud de tubería de Descarga se le adiciona 25% por sus accesorios:
Ld = 21.25 m
Ld real = 26.56 m
Pérdida de carga en la tubería de Succión:
hfs = Ls real x S
hfs = 0.02 mca
Pérdida de carga en la tubería de Descarga:
hfd = Ld real x S
hfd = 0.85 mca
- Carga estática total:
Hs + Hd + hfs + hfd +
H = Ps
H= 25.62 m.c.a.
Potencia de la Bomba en Caballos de Fuerza
-
(HP):
HP = Qb x H / 75 x ƞ
HP = 0.06
8 CÁLCULO DEL ALIMENTADOR
- Pendiente máxima hasta el punto más desfavorable a la longitud L se le
adiciona 20% por accesorios.
L = 14.07 m
15
H = 4.00 m
Smáx. = (H - Ps)/(L x 1.20)
Smáx. = 0.089 m
- En el ábaco de tubería PVC se ubica la pérdida de carga Smáx y el caudal Q
obteniendo para cada tramo, el diámetro de la tubería para cada tramo, será el
que se aproxima por debajo al Smax.
- UH por cada mini departamento
6.00
1 baño completo = UH
3.00
1 lavadero de cocina = UH
3.00
1 lavadero de ropa = UH
12.00
total= UH
- TRAMO A-C
U.H. = 72
Q = 1.38 Lts/s
Q = 4.968 m3/h
1
Ø = 1/4''
- TRAMO B-C
U.H. = 36
Q = 0.85 Lts/s
Q = 3.06 m3/h
Ø = 1/2''
16
_CALCULO DE LONGITUDES
EQUIVALENTES
TRAMO A-C= 1 Codo de 90° Radio Medio = 0.4
1 Válvulas de Compuerta = 0.1
0.50 m
TRAMO A-C= 1 Codo de 90° Radio Medio = 0.4
1 Válvulas de Compuerta = 0.1
1
TEE = 0.3
0.80 m
17
TRAMO L (m) Le (m) LT (m) Unid. Hunter Q (l/s) Q (m3/h) Smax Ø (Pulg.) Sreal hf Presión
A-C 10.51 0.50 11.01 72 1.38 4.968 0.089 m 1 1/4'' 0.08 0.88 3.12
C-B 7.17 0.80 7.97 36 0.85 3.060 0.089 m 1'' 0.07 0.56 2.56
2.56 > 2.5 ACEPTABLE
