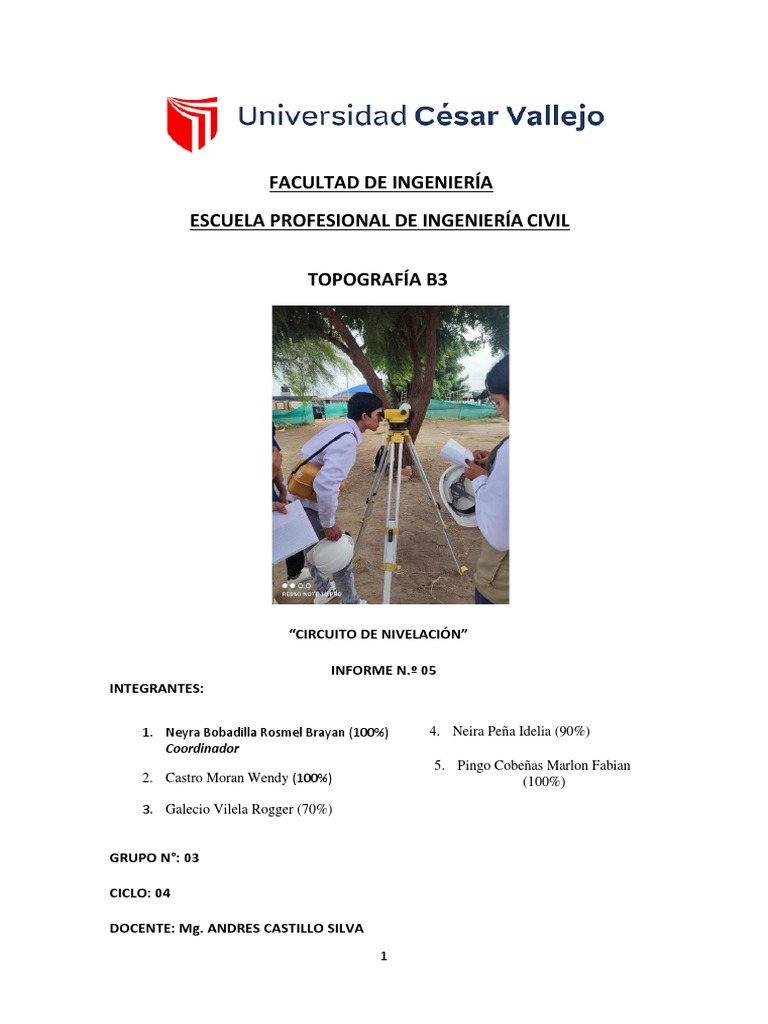

FACULTAD DE INGENIERÍA

ESCUELA PROFESIONAL DE INGENIERÍA CIVIL

TOPOGRAFÍA B3

“CIRCUITO DE NIVELACIÓN”

INFORME N.º 05
INTEGRANTES:

1. Neyra Bobadilla Rosmel Brayan (100%) 4. Neira Peña Idelia (90%)

Coordinador
5. Pingo Cobeñas Marlon Fabian
2. Castro Moran Wendy (100%) (100%)

3. Galecio Vilela Rogger (70%)

GRUPO N°: 03

CICLO: 04

DOCENTE: Mg. ANDRES CASTILLO SILVA

1
 INDICE
1 Introducción .......................................................................................................................... 3
2 Objetivos ............................................................................................................................... 3
3 Materiales ............................................................................................................................. 4
4 Marco teórico ........................................................................................................................ 4
4.1 Definición de circuito de nivelación .............................................................................. 4
4.2 Procedimiento: .............................................................................................................. 5
1.1.1 Fase de campo:...................................................................................................... 5
1.1.2 Fase de Gabinete: .................................................................................................. 6
4.3 Cotas compensadas de la nivelación:............................................................................ 7
5 Conclusiones: ........................................................................................................................ 7
6 Referencias bibliográficas: .................................................................................................... 7
7 Anexos: .................................................................................................................................. 8

2
1 Introducción
En los trabajos de topografía es muy difícil realizar una nivelación que no tenga
margen de error porque ya sea por motivos o factores distintos como instrumentales,
personales o naturales ocasionan errores accidentales en la nivelación que se está
realizando.

Pero siempre hay que cuidar que el error de cierre no sea mayor que el error máximo
ya que es muy importante para realizar la compensación. Existen algunos métodos
matemáticos para poder determinar el límite máximo de error de puede haber en una
nivelación teniendo en cuenta los distintos factores influyentes; es por tal motivo y
teniendo en cuenta este dato de error máximo se hace la compensación de la nivelación,
que no es más que arreglar las cotas intermedias para que la cota final coincida de manera
exacta con la inicial.

El presente informe describe la colaboración de un grupo de estudiantes de la

Universidad Cesar Vallejo. Esto tiene como objetivo permitir que la teoría enseñada
anteriormente se aplique en la práctica. Realizaremos una a nivelación cerrada para
luego calcular las cotas compensadas de la nivelación.

2 Objetivos

• Aprender hacer nivelaciones adecuadamente intentando tener un error mínimo.

• Aprender a procesar los datos tomados en el campo.

• Aplicar la nivelación geométrica: simple y compuesta.

• Obtener mediciones precisas de elevación entre diferentes puntos de control.

3
3 Materiales
Nivel de ingeniero y todos sus accesorios:
En un circuito de nivelación, el nivel de ingeniero no servirá
para medir y establecer elevaciones precisas entre diferentes
puntos en el terreno. Como también la mira se utiliza para
medir la diferencia de altura entre puntos y obtener lecturas
precisas de elevación. Asimismo, el trípode se utiliza para
sostener y estabilizar el nivel de ingeniero, asegurando
mediciones precisas y facilitando el proceso de nivelación.

Libreta de apuntes:
Nos ayudara para anotar las mediciones, Nº de pasos, etc.,
calculadas en el área de trabajo.

Calculadora:
La emplearemos para la realización de cálculos:

4 Marco teórico

4.1 Definición de circuito de nivelación

El término "circuito de nivelación" se refiere a una secuencia de mediciones de nivel que

se llevan a cabo en un área específica.
En la topografía, un circuito de nivelación se utiliza para determinar las diferencias de
elevación entre varios puntos en el terreno, se establece una línea de nivel de referencia
conocida o un punto de partida y se llevan a cabo mediciones de nivel desde este punto
hacia otros puntos de interés. Las mediciones se realizan utilizando instrumentos de
nivelación, como un nivel de ingeniero y una mira, para determinar la diferencia de altura
o elevación entre los puntos.

4
El circuito de nivelación puede ser cerrado o abierto. En un circuito de nivelación cerrado,
se vuelve al punto de partida inicial, asegurando que las mediciones formen un bucle
cerrado y permitiendo la verificación de errores y correcciones. En un circuito de
nivelación abierto, las mediciones se realizan en una sola dirección sin regresar al punto
de partida inicial. El objetivo principal de un circuito de nivelación es obtener datos
precisos y confiables sobre las diferencias de elevación entre los puntos medidos. Estos
datos son esenciales para el diseño y la construcción de proyectos de ingeniería, la
creación de perfiles de terreno, la generación de curvas de nivel y otros fines relacionados
con la topografía y la cartografía.

4.2 Procedimiento:
1.1.1 Fase de campo:
En una nivelación cerrada partimos de una cota conocida (BM) y termina en otro de cota
conocida, que debe coincidir con el punto de inicio.
Paso 1:
Primero la nivelación cerrada se inicia con la instalación del nivel topográfico entre el
primer punto de referencia y el primer punto de cambio pues este posee cota conocida,
que en nuestro caso corresponde a un BM marcado en la vereda.
La lectura realizada en el PR1 sobre la mira es la lectura de atrás, la cual está en dirección
opuesta a la de la nivelación, mientras que la lectura sobre la mira 2 en el PC1 este punto
fue elegido procurando que este estuviera a igual distancia del instrumento que el otro
punto para evitar los errores por una mala calibración del nivel, todos nuestros PC fueron
marcados en puntos fijos para evitar el movimiento en los objetos provisores.

5
Posteriormente se reinstala el nivel topográfico en la segunda estación desde la cual se
debe ver el PC1 y el PC2 y se realiza la medición de atrás del PC1 y la medición de
adelante del nuevo punto de cambio.

Paso 2:
Este proceso lo repetimos pasando por todos los vértices designados por el grupo hasta
llegar a un punto designado como punto auxiliar para cerrar un bucle (corresponde a
varias nivelaciones simples las cuales forman varios circuitos unidos por puntos
auxiliares) de la nivelación.

Cabe señalar que nuestro trabajo de nivelación se vio afectado por las siguientes fuentes
de error.
. Mira (Verificar la verticalidad, hundimiento, longitud, acumulación de barro)
. Errores de curvatura de la tierra.
. Burbuja de nivel no centrada.
. Asentamiento del nivel.
. Instrumento desajustado.
. Vientos fuertes.
. Notas de campo mal efectuadas, lecturas incorrectas.

1.1.2 Fase de Gabinete:

Todos nuestros datos efectuados en la libreta fueron utilizados para poder realizar nuestro
producto en gabinete poniendo en práctica las fórmulas descritas en clase, finalizando con
un resultado exitoso.

6
4.3 Cotas compensadas de la nivelación:

Punto Dist. V. Atrás Alt. Inst V. Adel Cota Dis. Acu.Compe. COTA.COMP
A 1,245 100 0 0 100
1 48,600 1,616 101,245 1,280 99,965 48,600 0,001 99,966
2 23,700 1,436 101,581 1,395 100,186 72,300 0,001 100,187
3 27,800 1,301 101,622 1,422 100,200 100,100 0,001 100,201
4 43,700 1,629 101,501 1,368 100,133 143,800 0,002 100,135
5 29,200 101,762 1,764 99,998 173,000 0,002 100,000
173.000 7,227 7.229

ec= 7,227-7.229= -0,002 Em= 0.004√0.173=0.017

ec= 99,998-99,998= -0,002

5 Conclusiones:

• Al completar un circuito de nivelación cerrada, se pudo verificar y ajustar la

precisión de los instrumentos de nivelación utilizados. Esto garantizara
mediciones más precisas y confiables de las diferencias de elevación entre los
puntos.
• Se pudo comprobar el error de cierre.
• Se pudo determinar la calidad de lo trabajado.

6 Referencias bibliográficas:

Martín, A. G., Campoy, M. R., & Vázquez, F. E. S. (1994). Topografía básica para
ingenieros (Vol. 42). EDITUM.
Arturo, R. V. M., Ernesto, V. V. W., & Javier, G. V. C. (2017). Topografía: conceptos y
aplicaciones. Ecoe Ediciones.

7
7 Anexos:
