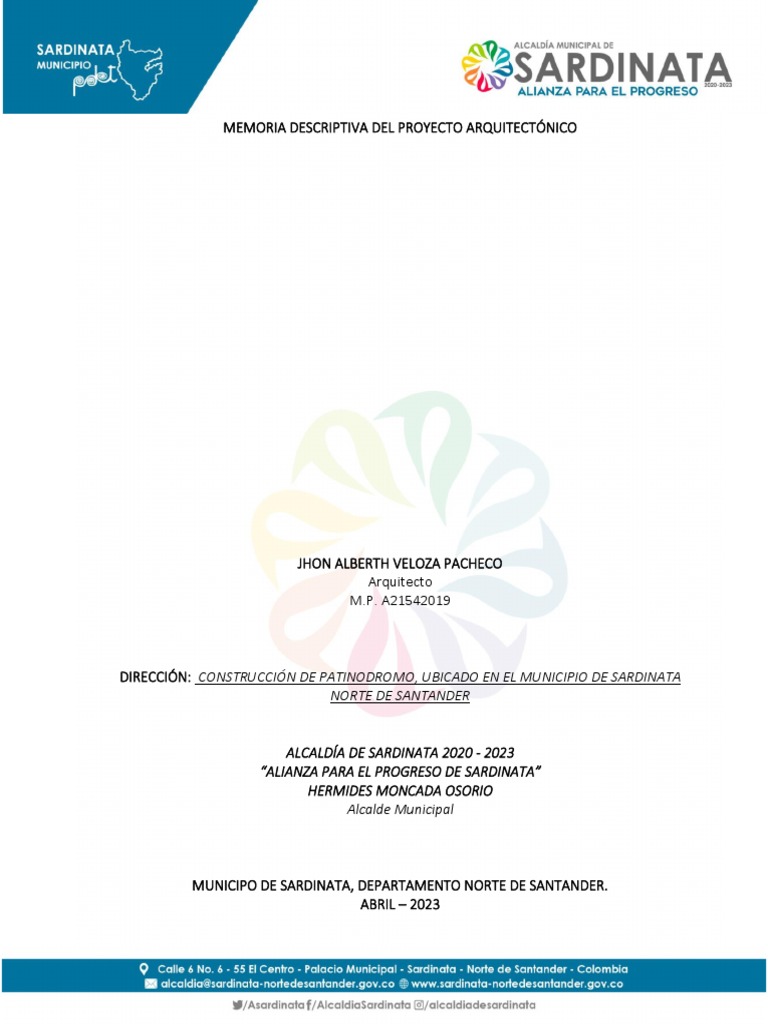

MEMORIA DESCRIPTIVA DEL PROYECTO ARQUITECTÓNICO

JHON ALBERTH VELOZA PACHECO

Arquitecto
M.P. A21542019

DIRECCIÓN: CONSTRUCCIÓN DE PATINODROMO, UBICADO EN EL MUNICIPIO DE SARDINATA

NORTE DE SANTANDER

ALCALDÍA DE SARDINATA 2020 - 2023

“ALIANZA PARA EL PROGRESO DE SARDINATA”
HERMIDES MONCADA OSORIO
Alcalde Municipal

MUNICIPO DE SARDINATA, DEPARTAMENTO NORTE DE SANTANDER.

ABRIL – 2023
 MEMORIA DESCRIPTIVA DEL PROYECTO

1. GENERALIDADES

1.1 ANTECEDENTES.

El proyecto nace de la necesidad que tiene el municipio de brindar un espacio a los diversos clubes y
grupos de práctica que se han formado en torno al patinaje, por este motivo la Alcaldía del municipio
de Sardinata desde su secretaria de planeación contribuye para lograr que la propuesta
arquitectónica y constructiva se convierta en una solución que fomente las actividades deportivas
dentro de municipio de Sardinata.

2. CARACTERÍSTICAS FÍSICAS.

2.1 UBICACIÓN DEL PROYECTO.

El proyecto se encuentra ubicado en la entrada del casco urbano del municipio de sardinata, en un
predio de propiedad del municipio que será utilizado para la construcción de infraestructura
deportiva y recreativa.

.
A continuación, en coordenadas geográficas, extraídas del levantamiento topográfico realizado para
este proyecto.
 2.2 VÍAS DE ACCESO

Se tiene como vía de acceso la que desde la entrada del municipio de Sardinata conduce al Municipio
del Zulia.

2.3 METAS DEL PROYECTO.

Las metas físicas del proyecto son las siguientes:

✓ Que cuente con un parqueadero disponible al público.

✓ Que cuente con un andén perimetral.
✓ Que cuente con un espacio de calentamiento para deportistas.
✓ Que cuente con una pista de velocidad para la práctica de patinaje, de acuerdo a las medidas
y recomendaciones inmersas en el MED.

2.4 PROYECTO

2.4.1 PLANTEAMIENTO.

El proyecto, el cual tendrá un área de intervención de 4.551 M2, que corresponde a la construcción
de un parqueadero con un área de 1,068.98 M2; la construcción de un andén perimetral en adoquín
peatonal, con un área de 543.89 M2; la construcción de una zona de calentamiento en asfalto con
recubrimiento sintético, con un área 745.20 M2 y la construcción de una pista de velocidad en asfalto
con recubrimiento sintético, con un área de 1.420.30 M2.
Cabe resaltar que los espacios proyectados destinados a la práctica del patinaje se rigen por las
normas establecidas en el Manual de Escenarios Deportivos en Colombia (MED), el cual es un
documento técnico que establece las normas y estándares para el diseño, construcción,
mantenimiento y uso de instalaciones deportivas en el país. Fue creado por el Ministerio del Deporte
de Colombia en colaboración con otras entidades y expertos en la materia.

El objetivo del manual es garantizar que las instalaciones deportivas en Colombia sean seguras,
funcionales y adecuadas para el desarrollo de actividades físicas y deportivas en todas las disciplinas
y niveles. El manual establece las características técnicas que deben cumplir las instalaciones
deportivas, tales como dimensiones, materiales, equipamiento y servicios, entre otros aspectos.

PARQUEADERO: El espacio destinado para la construcción del parqueadero, tendrá un área de

1,068.98 M2, espacio suficiente para la proyección de 40 lugares de parqueo, de los cuales tres (03)
serán destinados a PMR.

La superficie de este parqueadero será una mezcla asfáltica, la cual tendrá un espesor de 0,08m.

UBICACIÓN DEL PARQUEADERO

PLANTA PARQUEADERO

01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40
4.02 4.04 4.54 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52 2.52

PARQUEADERO
PISO EN ASFALTO E=0.07M
ANDÉN PERIMETRAL: Se propone un andén perimetral con un ancho de 2M, construido en adoquín
peatonal, confinado con viga perimetral en concreto reforzado de 0,15M x 0,35M,

El andén perimetral anteriormente descrito tendrá un área total de 543.89 M2, y se instalará sobre
una capa de arena de 3cm de espesor.

UBICACIÓN DEL ANDEN PERIMETRAL

ZONA DE CALENTAMIENTO O AUXILIAR: Esta área será destinada para calentamiento de los
deportistas, la ubicación del jurado, árbitros y cuerpo técnico.

Esta área de calentamiento tendrá un área total de 745.20 m2, será construido en asfalto de espesor
8 cm y tendrá un bombeo hacia el cárcamo que lo rodea con una pendiente del 1%.
UBICACIÓN DE LA ZONA AUXILIAR

PLANTA ZONA AUXILIAR

B'

LÍNEA DE SALIDA LÍNEA DE BARANDA DE

MARCADA CON UNA LÍNEA PISTA DE VELOCIDAD SEGURIDAD
BLANCA DE 5CM DE ANCHO. Detalle 2
2 .00

0 .20

PISTA DE 200M
COLOR AZUL
6 .00

RECUBRIMIENTO SINTÉTICO AVALADO FEDEPATIN

RADIO DE CURVA 13M
8 .00
0 .50

5 7 .84
0 .50

CINTAS AUTOADHESIVAS
Detalle 1

ZON AUXILIAR O
ZONA DE CALENTAMIENTO
A R13
DE .42
A'
2 4 .84

4 2 .16

.42
R13
PISO EN CARPETA ASFÁLTICA + ACABADO EN
RECUBRIMIENTO SINTÉTICO AVALADO FEDEPATIN

CANTAMIENTO PERALTE MÁXIMO DE 0,975M

Detalle 4
0 .50

0 .50

5 7 .84
8 .00
6 .00

0 .20
2 .00

LÍNEA DE LLEGADA :
COSTA AZUL CÁRCAMO 100M; 300M; 500M
B

ANCHO DE 0,5M Detalle 3 MARCADA CON UNA LÍNEA

BLANCA DE 5CM DE ANCHO.
PISTA: La pista de patinaje consiste en dos rectas paralelas entre sí de 57,84M de longitud y 6M de
ancho en todo su recorrido más 0,5M para un total de 6,50M, los 50CM conformarán la zona de no
patinaje, libres de cualquier obstáculo. Las rectas estarán unidas en sus extremos por dos curvas
semicirculares simétricas que tienen un mismo radio de 13,42M medidos desde un eje conformado
por uno de los extremos de las rectas y el centro que existe entre ellas hasta el borde interno de la
pista, conformando un óvalo de 42,16M en la longitud de la curva. Hacia el interior de la pista se
podrá disponer de una placa en la cual se desarrollen actividades como patinaje artístico, hockey
sobre patines.

El espacio de la zona de patinaje se compone de los siguientes elementos:

PERALTE DE LA PISTA: La altura máxima del peralte tiene una altura de 0,945M y se ubica en
la lateral saliente de la curva o en el punto central respectivamente.

DEMARCACIÓN: Las líneas serán de color blanco con un ancho de 0,05M. Dentro de la
demarcación se tienen las siguientes líneas:

LÍNEA DE SALIDA: Debe ser marcada con una línea blanca de 0,05M de ancho y no
debe estar en una curva.

LÍNEA DE DISTANCIA: A 100, 300 y 500M desde la línea de salida, medidos en el sentido
contrario a las manecillas del reloj (Sentido de la competencia).

LÍNEA DE LLEGADA: Debe estar a 8M antes del comienzo de la curva y deben ser
marcadas con una línea blanca de 0,05M de ancho.

LÍNEAS DE ÁREAS NO PATINAJE: En la parte interior de la pista, se presenta una zona de no

patinaje de 0,05M, la cual se deberá prever además de los 6M. Los 0,05M de la zona de no
patinaje serán demarcados con bandas reductoras autoadhesivas no resbaladizas, espaciadas
cada 0,10M transversalmente en curvas y 0,30M en rectas, teniendo un mínimo de 0,02M de
ancho y 4MM de altura.

CÁRCAMO PERIMETRAL: Se construirá en la parte interna de la pista después de los 6,50

metros. Será utilizado para recoger las aguas lluvia. Fundido in situ en concreto, este tendrá
una tapa en la parte superior con perforaciones no mayores a los 2CM.

ÁREA DE SEGURIDAD: La pista estará cerrada por una baranda con pasamanos a lo largo del
borde exterior, la protección será de 1,20M de altura. Tendrá una puerta de acceso con una
anchura de 1,20M, la cual abrirá en sentido antihorario.
UBICACIÓN DE LA PISTA

CARCAMO – ZONA DE NO PATINAJE O COSTA AZUL

DETALLE 1: CINTAS AUTOAHDESIVAS - CURVA

 3. PERMISOS Y LICENCIAS.

El proyecto “Mejoramiento de la casa de mercado campesino para impulsar la productividad y el

comercio agropecuario del casco urbano del municipio de Sardinata, Norte de Santander”, por
tratarse de una obra propiedad del municipio no requiere tramitar permisos o licencia de
construcción, tal y como se establece en el estatuto tributario en su artículo 166:

ARTÍCULO 166. EXCLUSIÓN. Quedan excluidas del Impuesto de Delineación Urbana las obras de
construcción, ampliación, modificación y adecuación de los edificios de propiedad del municipio y de
las empresas industriales y comerciales y las sociedades de economía mixta del orden municipal.

Igualmente, las obras que se realicen para reconstruir inmuebles afectados por actos terroristas o
catástrofes naturales.

Igualmente quedan excluidas del Impuesto de delineación urbana las licencias urbanísticas que
soliciten las entidades del nivel central o descentralizado de la rama ejecutiva del orden nacional,
departamental, municipal, salvo las empresas industriales y comerciales del estado, y las sociedades
de economía mixta.

Así mismo se señala de conformidad a las normas vigentes que dichas entidades, no están obligadas
a obtener licencia de intervención y ocupación del espacio público cuando en cumplimiento de sus
funciones ejecuten obras o actuaciones expresamente contempladas en los Planes de Desarrollo
Nacional, Departamental o Municipal, en el Esquema de Ordenamiento Territorial o en los
instrumentos que lo desarrollen y complementen. Así mismo serán excluidas del Impuesto las obras
para la provisión de servicios públicos domiciliarios y de telecomunicaciones que deban adelantarse
como consecuencia de averías, accidentes o emergencias cuando la demora en la reparación pudiera
ocasionar daños en bienes o personas.
