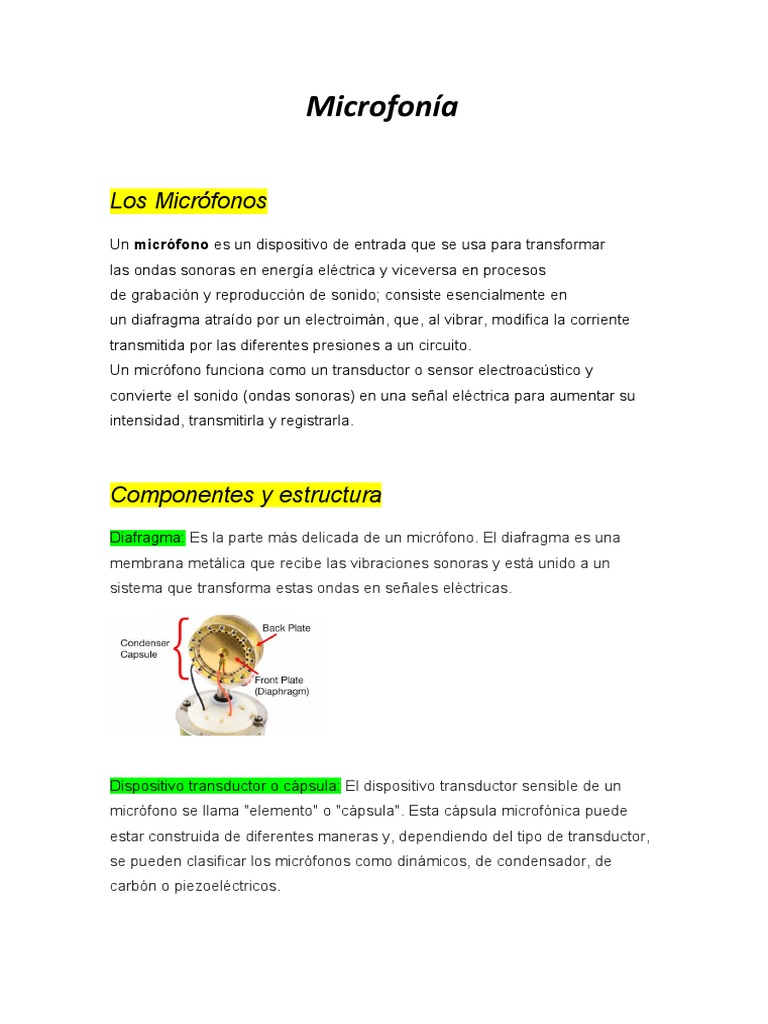

Microfonía

Los Micrófonos
Un micrófono es un dispositivo de entrada que se usa para transformar
las ondas sonoras en energía eléctrica y viceversa en procesos
de grabación y reproducción de sonido; consiste esencialmente en
un diafragma atraído por un electroimán, que, al vibrar, modifica la corriente
transmitida por las diferentes presiones a un circuito.
Un micrófono funciona como un transductor o sensor electroacústico y
convierte el sonido (ondas sonoras) en una señal eléctrica para aumentar su
intensidad, transmitirla y registrarla.

Componentes y estructura
Diafragma: Es la parte más delicada de un micrófono. El diafragma es una
membrana metálica que recibe las vibraciones sonoras y está unido a un
sistema que transforma estas ondas en señales eléctricas.

Dispositivo transductor o cápsula: El dispositivo transductor sensible de un

micrófono se llama "elemento" o "cápsula". Esta cápsula microfónica puede
estar construida de diferentes maneras y, dependiendo del tipo de transductor,
se pueden clasificar los micrófonos como dinámicos, de condensador, de
carbón o piezoeléctricos.
Rejilla: Protege el diafragma. Evita tanto los golpes de sonido (las “p” y las “b”)
así como los daños físicos que sufra por alguna caída.

Carcasa: Es el recipiente donde se colocan los componentes del micrófono. En

los de mano, que son los más comunes, esta carcasa es de metales poco
pesados, ligeros de portar, pero resistentes a la hora de proteger el dispositivo
transductor.

Componentes de un micrófono dinámico.

Dentro del transductor o cápsula

Tipos de micrófono
Micrófono de condensador: En este tipo de micrófonos el diafragma actúa
como una placa que "condensa" las vibraciones de las ondas sonoras, que
producen cambios debido a la variación de la distancia que hay entre el
diafragma y la placa. Hay dos tipos, dependiendo del método de extracción de
la señal de audio desde el transductor: micrófonos de polarización de CC, y
micrófonos de condensador de frecuencia de radio (RF) o de alta frecuencia
(HF).

En un micrófono de polarización de CC, las placas son sesgadas con una

carga fija (Q). La tensión que existe entre las placas del condensador cambia
con las vibraciones en el aire

En la mayoría de los casos, la electrónica del propio micrófono contribuye a la

ganancia de tensión, de forma que el diferencial de tensión es bastante
significativo, hasta de varios voltios para niveles de sonido altos. Como se trata
de un circuito de muy alta impedancia, la ganancia de corriente solo es la
necesaria para modificar la tensión constante de referencia.

Requieren una fuente de alimentación, bien a través de las entradas de

micrófono en el equipo como alimentación auxiliar o de una pequeña batería.
Esta corriente es necesaria para el establecimiento de la tensión de placa del
condensador de potencia, y también es necesaria para alimentar la electrónica
de micrófono. Los micrófonos de condensador también están disponibles con
dos diafragmas que pueden ser conectados eléctricamente para proporcionar
una gama de patrones polares.

Micrófono dinámico: Los micrófonos dinámicos (también conocidos como

micrófonos magneto-dinámicos) trabajan a través de la inducción
electromagnética (la bobina o coil está sujeta al diafragma, y estos vibran en
conjunto, y como hay un imán en medio de la bobina, se producen señales
eléctricas con la variación del campo magnético) . Son robustos, relativamente
baratos y resistentes a la humedad. Esto, junto con su potencial de alta
ganancia antes de la retroalimentación, los hace ideales para su uso en el
escenario.

Los micrófonos de bobina móvil utilizan el mismo principio dinámico que es

utilizado en un altavoz, pero invertido. Una pequeña bobina de inducción móvil,
situada en el campo magnético de un imán permanente, está unida a la
membrana. Cuando el sonido entra a través de la rejilla del micrófono, la onda
de sonido mueve el diafragma, desplazando la bobina que se mueve en el
campo magnético, que a su vez produce una variación de corriente en la
bobina a través de la inducción electromagnética.

Por otra parte, existen varios diseños que se dirigen más específicamente a
partes aisladas del espectro de audio. El AKG D112, por ejemplo, está
diseñado para responder a los sonidos graves en lugar de los agudos. En la
ingeniería de audio, se utilizan a menudo varios tipos de micrófonos al mismo
tiempo para obtener el mejor resultado.

Micrófono de cinta: Los micrófonos de cinta utilizan una cinta delgada de metal

(por lo general corrugada), suspendida en un campo magnético. La cinta está
conectada eléctricamente a la salida del micrófono, y su vibración dentro del
campo magnético genera la señal eléctrica. Los micrófonos de cinta son
similares a los micrófonos de bobina (ambos producen sonido por medio de la
inducción magnética). Detectan el sonido en un patrón bidireccional (también
llamado en forma de ocho, como en el diagrama de abajo) porque la cinta está
abierta en ambos lados, y porque tiene poca masa, por lo que responde a la
velocidad del aire en lugar de a la presión del sonido.

Micrófono de carbono: Un micrófono de carbono, también conocido como

micrófono de botón, utiliza una cápsula o botón que contiene gránulos de
carbón prensado entre dos placas de metal como los micrófonos de Berliner y
Edison. Aplicando un voltaje a través de las placas de metal, provoca que una
pequeña corriente eléctrica fluya hacia el carbono. Una de las placas, el
diafragma, vibra en sintonía con las ondas de sonido incidente, aplicando una
presión variable a los gránulos de carbón. El cambio de presión deforma los
gránulos, causando que el área de contacto entre cada par de gránulos
adyacentes cambie, y esto provoca que la resistencia eléctrica de la masa de
gránulos cambie. Los cambios en la resistencia producen un cambio
correspondiente en el flujo de corriente a través del micrófono, produciendo la
señal eléctrica.
Diseño y direccionalidad de una cápsula
Los elementos internos de un micrófono son la principal fuente de diferencias
en la direccionalidad. Un micrófono de presión usa un diafragma entre un
volumen interno fijo de aire y el ambiente, y responde uniformemente a la
presión desde todas las direcciones, por lo que se dice que es omnidireccional.
Un micrófono de gradiente de presión utiliza un diafragma que está al menos
parcialmente abierto en ambos lados. La diferencia de presión entre los dos
lados produce sus características direccionales. Otros elementos, como la
forma externa del micrófono y los dispositivos externos, como los tubos de
interferencia, también pueden alterar la respuesta direccional de un micrófono.

Patrón polar de un micrófono

La direccionalidad de un micrófono o patrón polar indica de qué manera es

sensible a los sonidos que llegan en diferentes ángulos alrededor de su eje
central. Los patrones polares ilustrados anteriormente representan el lugar
geométrico de los puntos que producen la misma salida de nivel de señal en el
micrófono si un determinado nivel de presión sonora (SPL) se genera a partir
de ese punto.
Aplicaciones de diseños específicos
Un micrófono de solapa está diseñado para operar con manos libres. Estos
pequeños micrófonos se usan fijados a la ropa de las personas.

Un micrófono inalámbrico transmite el audio como una señal de radio u óptica,

en vez de a través de un cable. Por lo general, envía su señal usando un
pequeño transmisor de radio FM a un receptor cercano conectado al sistema
de sonido, pero también puede usar ondas infrarrojas si el transmisor y el
receptor están a la vista el uno del otro.

Un micrófono de cerámica recoge las vibraciones directamente de una

superficie sólida u objeto, a diferencia de las vibraciones de sonido que se
transmiten por el aire. Un uso para estos dispositivos es detectar sonidos de un
nivel muy bajo, como los de objetos pequeños o el de los insectos. El micrófono
comúnmente consiste en un transductor magnético (bobina móvil), placa de
contacto y pin de contacto.

Un micrófono estéreo integra dos micrófonos en una unidad para producir una
señal estereofónica. Se usan a menudo para aplicaciones
de radiodifusión o grabación de campo, donde sería poco práctico configurar
dos micrófonos de condensador separados en una configuración X-Y clásica
(véase práctica microfónica) para grabación estereofónica. Algunos de estos
micrófonos tienen un ángulo de cobertura ajustable entre los dos canales.

Un micrófono cancelador de ruido es un diseño altamente direccional, ideado

para entornos ruidosos. Muchos micrófonos con cancelación de ruido combinan
las señales recibidas de dos diafragmas que están en polaridad eléctrica
opuesta o se procesan electrónicamente. En los diseños de doble diafragma, el
diafragma principal se monta más cerca de la fuente deseada y el segundo se
ubica más lejos de la fuente para que pueda recoger los sonidos ambientales
que se restarán de la señal del diafragma principal.
Conectores
Los conectores más comunes utilizados por los micrófonos son:

 XLR-3 macho, en micrófonos profesionales.

 ¼ pulgada (a veces referido como 6.35 mm), un conector de audio

analógico usado en los micrófonos para música más económicos.

 3.5 mm (a veces referido como 1/8 mini pulgadas), estéreo (y

también viene en variedades conocidas como mono) mini enchufe de
teléfono en cámaras digitales, grabadoras y micrófonos de
ordenador.

 Universal Serial Bus, que permite la conexión directa a los

ordenadores. La electrónica en estos micrófonos alimentados a
través de la conexión USB realiza preamplificación y conversión
Analógico/Digital antes de que los datos de audio se transfieran a
través de la conexión USB.

Impedancia
Los micrófonos tienen una característica eléctrica llamada impedancia, medida
en ohmios (Ω), que depende de su diseño. En micrófonos pasivos, este valor
describe la resistencia eléctrica de la bobina del imán (o mecanismo similar).
En los micrófonos activos, este valor describe la resistencia de salida de los
circuitos del amplificador. Por lo general, se establece la "impedancia
nominal".43 La baja impedancia se considera en 600 Ω. La impedancia media
se considera entre 600 Ω y 10 kΩ. La alta impedancia es superior a 10 kΩ.
Debido a su amplificador electrónico incorporado, los micrófonos de
condensador típicamente tienen una impedancia de salida entre 50 y 200 Ω.
