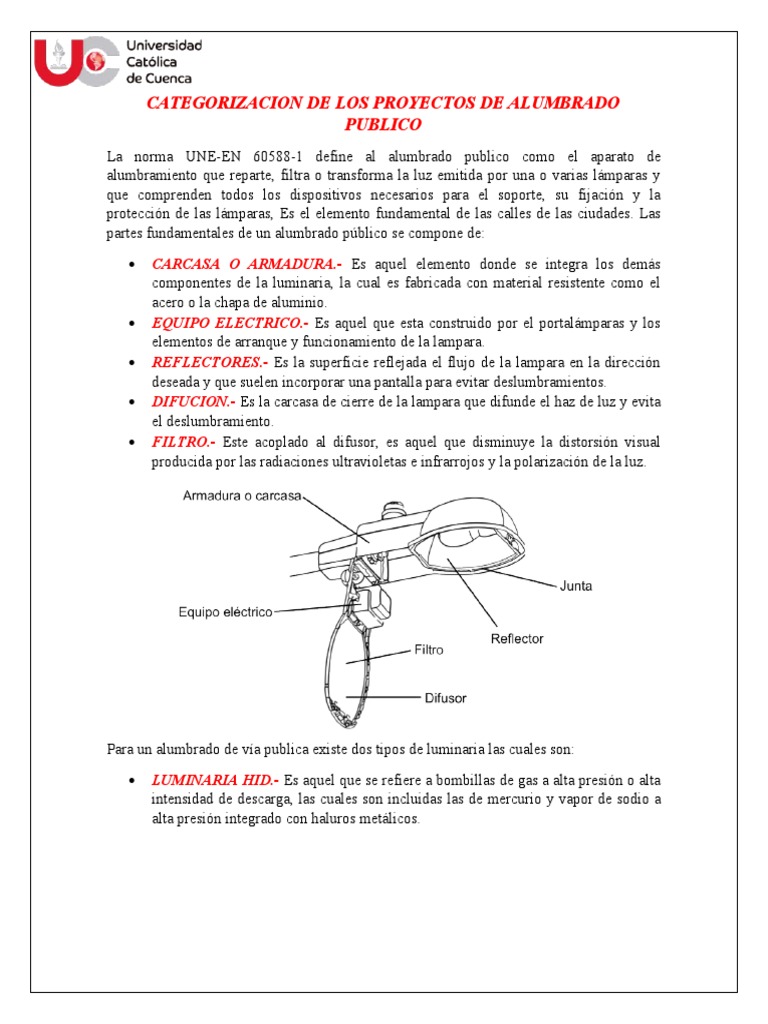

CATEGORIZACION DE LOS PROYECTOS DE ALUMBRADO
PUBLICO
La norma UNE-EN 60588-1 define al alumbrado publico como el aparato de
alumbramiento que reparte, filtra o transforma la luz emitida por una o varias lámparas y
que comprenden todos los dispositivos necesarios para el soporte, su fijación y la
protección de las lámparas, Es el elemento fundamental de las calles de las ciudades. Las
partes fundamentales de un alumbrado público se compone de:
CARCASA O ARMADURA.- Es aquel elemento donde se integra los demás
componentes de la luminaria, la cual es fabricada con material resistente como el
acero o la chapa de aluminio.
EQUIPO ELECTRICO.- Es aquel que esta construido por el portalámparas y los
elementos de arranque y funcionamiento de la lampara.
REFLECTORES.- Es la superficie reflejada el flujo de la lampara en la dirección
deseada y que suelen incorporar una pantalla para evitar deslumbramientos.
DIFUCION.- Es la carcasa de cierre de la lampara que difunde el haz de luz y evita
el deslumbramiento.
FILTRO.- Este acoplado al difusor, es aquel que disminuye la distorsión visual
producida por las radiaciones ultravioletas e infrarrojos y la polarización de la luz.
Para un alumbrado de vía publica existe dos tipos de luminaria las cuales son:
LUMINARIA HID.- Es aquel que se refiere a bombillas de gas a alta presión o alta
intensidad de descarga, las cuales son incluidas las de mercurio y vapor de sodio a
alta presión integrado con haluros metálicos.
LUMINARIA LED.- Es aquella basada en las mas resientes tecnologías LED
(DIODO EMISOR DE LUZ) con mejores resultados en eficiencia lumínica y ahorro
energético que los emisores de luz convencionales.
Además de las luminarias para el alumbrado público, existe también multitud de
elementos, formas y tecnologías a tener en cuenta a la hora de la instalación de alumbrado
público:
BALASTO.- Es el elemento estabilizador que contrarresta la tendencia al
crecimiento de la intensidad consumida por una lampara.
CONDENSADOR.- Es necesario para corregir el najo factor de los circuitos
formados por las lámparas y el balasto.
ARRANCADOR.- Se le conoce con el nombre de cebador y sirve para generar
impulsos de tensión necesarios para el encendido del alumbrado.
SOPORTE.- Desde brazos hasta basculas, columnas, etc. Sirven para mantener la
luminaria en la posición deseada. Lo mas importante del soporte son sus
dimensiones, su altura y su saliente.
CLASIFICACION PARA LA LUMINARIAS DE ALUMBRADO
PUBLICO
Hoy en día existes diferentes formas de clasificación de luminarias en función de la
distribución de flujo luminoso, la mayoría han sido definidas por CIE (COMICION
INTERNACIONAL DE ILUMINACION) o IES (SOCIEDAD DE INGENIERIA DE
ILUMINACION). La clasificación mas actualizada es el sistema BUG ( BLACKLIGHT –
UPLIGHT - GLARE), este sistema fue desarrollado por la sociedad de ingeniería de
iluminación IES junto con la asociación internacional de cielo oscuro IDA, para comparar y
evaluar luminarias de exteriores de forma más rápida, sencilla y más completo ante los
sistemas antiguos.
La clasificación realizada por la CIE en 1965 aún se emplea por su sencillez, las luminarias
se clasifican en:
CUT-OFF.- Prácticamente suprimen las radiaciones luminosas en ángulos
superiores a 75 °, son las más utilizadas en alumbrado viario.
SEMI CUT-OFF.- Suprime la radiación luminosa en ángulos superiores a 85 ° .
CUT-OFF.- Cualquiera cuyos valores de intensidad sean mayores que los de las
anteriores en ángulos de 80 °
En función del Angulo a partir del cual la emisión luminosa es residual. El valor indicado
en la siguiente tabla corresponde al valor de intensidad limite por cada 1000 lm emitido por
las fuentes:
DISPERSION Y ALCANCE DE LA LUMINARIA
Existe 2 parámetros principales para la clasificación de la luminaria, según su alcance y
dispersión:
ALCANCE.- Esta definido por el Angulo gamma máximo en que la luminaria es
capaz de iluminar la calcada en dirección a la longitud, esta dirección es el valor
medio de los 2 ángulos correspondientes al 90% de intensidad máxima que
corresponde al plano donde la luminaria presenta el máximo de intensidad luminosa
DISPERSION.- Es la dirección determinada por un Angulo a la que es capaz de
iluminar la luminaria en dirección transversal a la calzada, gráficamente se obtiene a
partir del diagrama isocandela como la recta tangente a la curva del 90% del Imax
proyectada sobre la calzada, que es paralela al eje de esta y se encuentra mas alejada
a la luminaria:
ALCANCE VS DISTRIBUCION VERTICAL
Entre las dos clasificaciones existe grandes diferencias claras las cuales CIE propone
obtener el valor medio de los dos ángulos que proporciona el 90% del máximo proyectado
sobre el suelo, en cambio IES localiza el máximo valor del 100% y utiliza este valor del
Angulo para la clasificación:
El sistema original el cual incluía cut off – semi cut off y non cut off, había sido diseñado
para el sistema de alumbrado público, la creciente demanda de control de deslumbramiento
e intrusión de la luz extendió estos términos a todo tipo de iluminación exterior, este
sistema de clasificación BUG ofrece la evaluación mas completa para la luz total emitida
por las luminarias hasta la fecha.
CLASIFICACION LCS Y CODIGO BUG
LCS es el sistema de clasificación de luminaria que proporciona información del porcentaje
de flujo emitido en diferentes áreas, son 3 áreas el hemisferio superior (U), la mitad del
hemisferio inferior (desde C0 a C180) que incluye a C90 (F) y la mitad del hemisferio
inferior (desde C180 a C0) que incluye a C270 (B). Cada una de estas zonas se subdividen
a su vez en otras zonas, las cuales se denominan como se nuestra en la imagen:
BACKLIGHT
Es la dirección opuesta al área a iluminar, es la luz dirigida hacia el báculo de la luminaria.
La clasificación B tiene en cuenta la calidad de luz en las zonas BL, BM, BH y BVH que
significan:
BVH: Blacklight Very High (80 °−90° )
BH: Blacklight High (60 °−80 ° )
BM: Blacklight Mid (30 °−60 ° )
BL: Blacklight Low (0 °−30 ° )
UPLIGHT
Se trata de la luz hacia el hemisferio superior, luz dirigida a direcciones por encima del
plano horizontal de la luminaria. La clasificación U tiene en cuenta la cantidad de luz en la
zona UL y UH que significa:
UH: Uplight High (100 °−180 ° )
UL: Upligh Low (90 °−100 ° )
GLARE
Se trata de la cantidad de luz emitida por la luminaria en ángulos que provocan
deslumbramientos. La clasificación G tiene en cuenta la cantidad de luz en la zona FH, FM,
FL Y FVH que significa:
FVH: Forward light Very High (80 °−90° )
FH: Forward light High (60 °−80 ° )
FM: Forward light Mid (30 °−60 ° )
FL: Forward light Low (0 °−30 ° )
Para los efectos del presente reglamento, en la siguiente tabla se categorizará el alumbrado
público acorde con los tipos de vías o áreas de espacios públicos como ciclovías, parques,
plazas, plazoletas, puentes, túneles, puentes peatonales, etc.
P: es la cantidad de luminarias
L: es la longitud de excavación ductora, red subterránea de alumbrado publico
