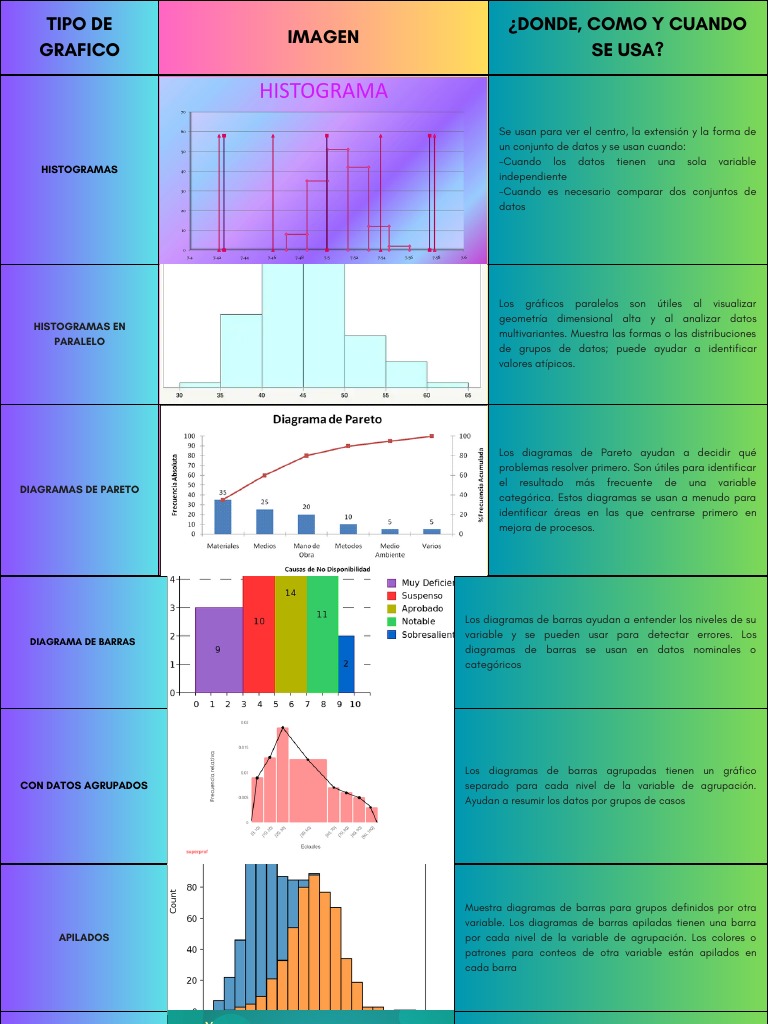

TIPO DE ¿DONDE, COMO Y CUANDO

IMAGEN
GRAFICO SE USA?

Se usan para ver el centro, la extensión y la forma de

un conjunto de datos y se usan cuando:
-Cuando los datos tienen una sola variable
HISTOGRAMAS
independiente
-Cuando es necesario comparar dos conjuntos de
datos

Los gráficos paralelos son útiles al visualizar

geometría dimensional alta y al analizar datos
HISTOGRAMAS EN
multivariantes. Muestra las formas o las distribuciones
PARALELO
de grupos de datos; puede ayudar a identificar
valores atípicos.

Los diagramas de Pareto ayudan a decidir qué

problemas resolver primero. Son útiles para identificar
el resultado más frecuente de una variable
DIAGRAMAS DE PARETO
categórica. Estos diagramas se usan a menudo para
identificar áreas en las que centrarse primero en
mejora de procesos.
 Los diagramas de barras ayudan a entender los niveles de su
variable y se pueden usar para detectar errores. Los
DIAGRAMA DE BARRAS
diagramas de barras se usan en datos nominales o
categóricos

Los diagramas de barras agrupadas tienen un gráfico

CON DATOS AGRUPADOS separado para cada nivel de la variable de agrupación.
Ayudan a resumir los datos por grupos de casos

Muestra diagramas de barras para grupos definidos por otra

variable. Los diagramas de barras apiladas tienen una barra
APILADOS por cada nivel de la variable de agrupación. Los colores o
patrones para conteos de otra variable están apilados en
cada barra

Muestra conteos de frecuencia ordenados para una variable.

Se usa en lugar del diagrama de Pareto, en especial si hay
EMPAQUETADAS
muchas categorías. Útil para resaltar el "puñado
esencial".
 Muestra la posible relación entre variables. Un tipo especial de
gráfico de barras apilado que se colorea, ordena y dimensiona
DIAGRAMAS DE ARBOL según distintas variables. Un diagrama en árbol muestra la
estructura jerárquica de los datos utilizando rectángulos de
colores y tamaños diferentes.

Se usan para localizar errores de datos y explorar una variable. Los

diagramas de caja muestran la distribución de datos para una
variable continua. Los diagramas de caja ayudan a ver el centro y la
DIAGRAMAS DE CAJA
extensión de los datos. También se pueden utilizar como
herramienta visual para comprobar normalidad o identificar puntos
que podrían ser valores atípicos.

Muestra diagramas de caja para grupos definidos por otra variable.

COLOCADOS EN PARALELO Se usan para localizar errores de datos y explorar dos o más
variables

se utiliza para mostrar datos. El 'tallo' a la izquierda muestra el

DIAGRAMAS DE TALLOS Y primer dígito o dígitos. La 'hoja' a la derecha muestra el último
HOJAS dígitoy se pueden usar como herramienta de referencia, como un
programa de transporte público
 Se usa para evaluar las similitudes entre la distribución de una variable numérica y
una distribución normal, o entre las distribuciones de dos variables numéricas. Un
GRAFICO DE CUANTILES
gráfico Cuantil permite observar cuan cerca está la distribución de un conjunto
NORMALES
de datos a alguna distribución ideal ó comparar la distribución de dos conjuntos
de datos.

El eje X debe contener valores ordenados por tiempo. Los gráficos lineales,
también llamados diagramas de líneas o gráficos de ejecución, son útiles
GRAFICO DE LINEAS
para localizar valores atípicos. Se usa con mayor frecuencia para mostrar
tendencias y relaciones.

Muestra varios diagramas de barras para grupos definidos por otra variable.
Se usan para entender los cambios a lo largo del tiempo para múltiples
CON CATEGORIAS variables y para hallar valores atípicos. muestran tendencias o cambios a lo
largo del tiempo mostrando una serie de puntos de datos conectados por
líneas rectas

Los gráficos de dispersión se utilizan para mostrar relaciones. Para la

correlación, los gráficos de dispersión ayudan a mostrar la fuerza de la
GRAFICOS DE DISPERSION
relación lineal entre dos variables. Para la regresión, los gráficos de
dispersión suelen incorporar una línea de ajuste
 Los gráficos circulares ayudan a entender las relaciones de la parte
con el todo. Los gráficos circulares se suelen usar en otras
GRAFICOS CIRCULARES situaciones, incluso cuando los diagramas de barras o los gráficos
lineales pueden ser mejor opción. Los gráficos circulares se usan en
datos nominales o categóricos.

Los mapas de calor se usan para ayudar a identificar patrones y

cambios
Los mapas de calor resultan útiles para grandes conjuntos de
datos. Un mapa de calor con un eje temporal se puede utilizar
MAPAS DE COLOR
para visualizar patrones y cambios en el tiempo. Los rectángulos
del mapa de calor se pueden etiquetar con valores de la
variable de color, lo cual solo es útil en casos en los que haya
muy pocas categorías en el eje y.

En estos se pueden agregar gráficos adicionales: histogramas

para cada variable a fin de identificar valores atípicos, elipses
MATRIS DE GRAFICOS DE DISPERSION de densidad para cada gráfico de dispersión a fin de identificar
valores atípicos multidimensionales, mapas de calor de
correlaciones para aclarar posibles relaciones
